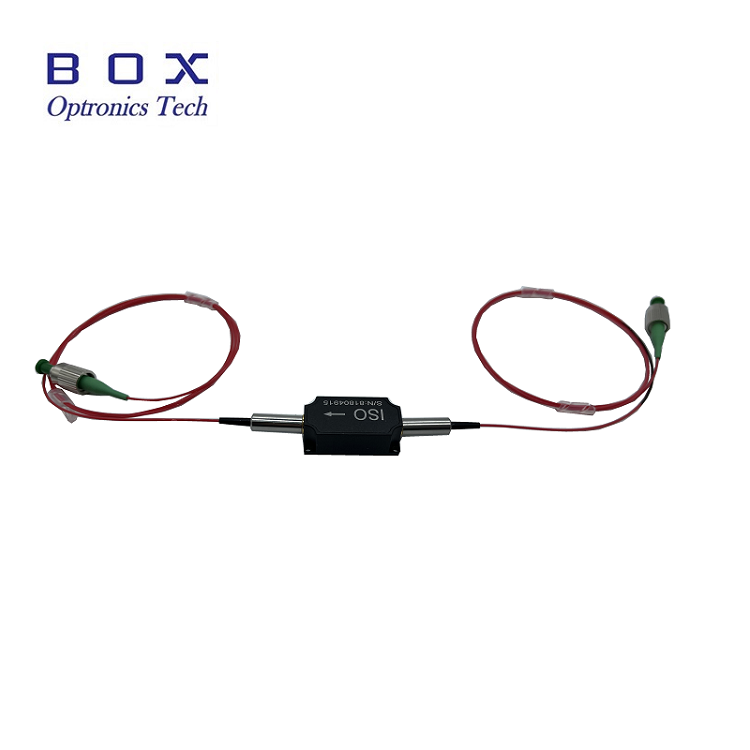

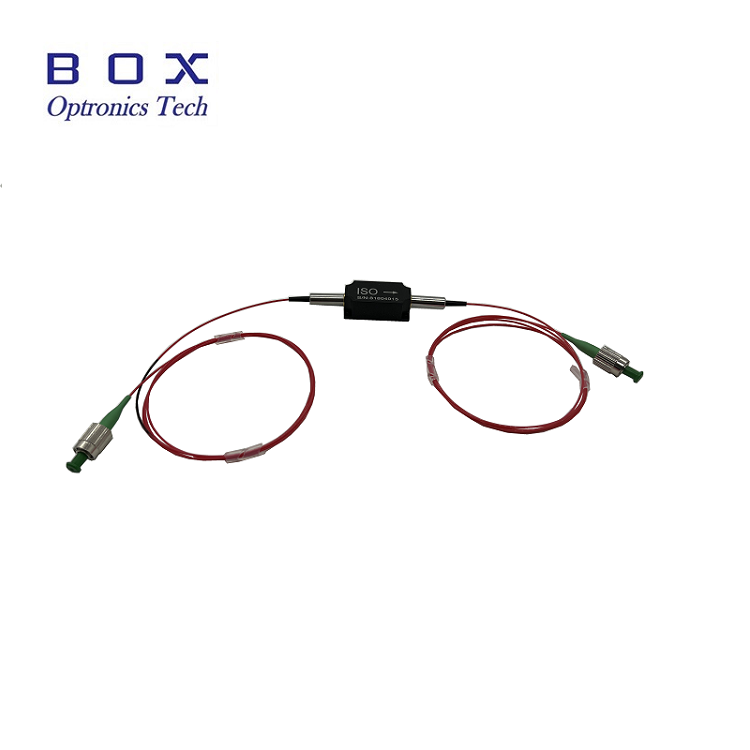

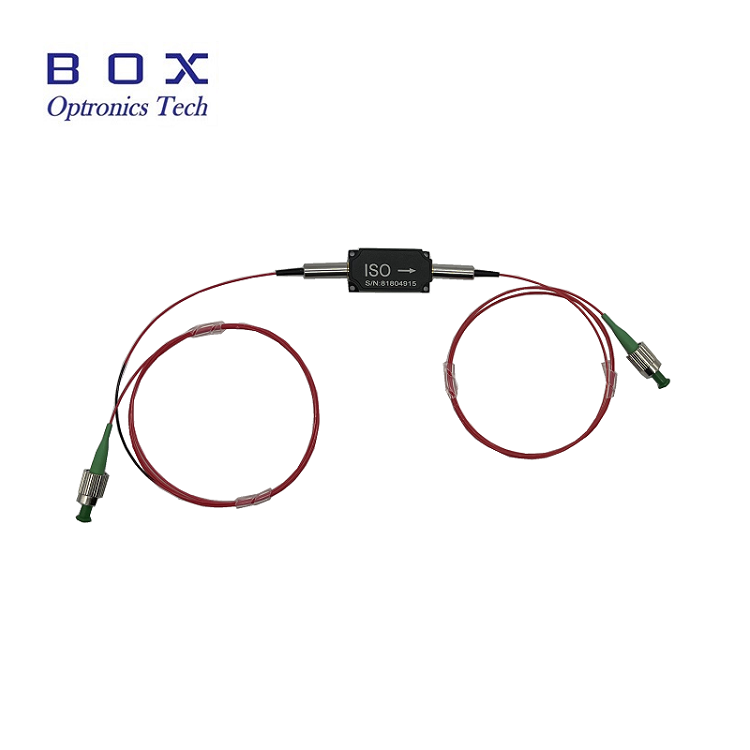

1064nm-ko potentzia handiko isolatzaile optikoa

Produktuaren ikuspegi orokorra-1064nm potentzia handiko isolatzaile optikoa

Box Optronics-ek 1064 nm-ko Potentzia Handiko Isolatzaile Optikoa hornitzen du, errendimendu handiko osagai optiko pasiboa, laser-iturriak, hazi-laserak eta anplifikadore optikoak islatutako eta atzera barreiatuta dagoen argiak eragindako feedback optiko kaltegarrietatik babesteko diseinatua. Faraday-ren errotazio-efektuan oinarrituta, isolatzaile honek argi-transmisio ez elkarrekikoa ahalbidetzen du, argia aurrerako noranzkoan galera txikiarekin pasatzen utziz, alderantzizko norabideko argia isolamendu handiarekin blokeatzen duen bitartean.

Txertatze-galera tipikoa, isolamendu handia eta itzaltze-erlazio handia ditu, 1064 nm-ko isolatzaile hau potentzia handiko zuntz laser eta anplifikadore sistemetarako optimizatuta dago. Batez besteko potentzia 10W-ra arte eta gailurra 10kW-ra arteko potentzia onartzen du ns pultsu funtzionamendurako, eta aplikazio industrial eta zientifiko zorrotzetarako egokia da.

Funtsezko Ezaugarriak-1064nm Potentzia handiko Isolatzaile Optikoa

• Isolamendu handia: 30 dB-ko isolamendu gailurra tipikoa, 25 dB gutxienez

• Txertatze-galera txikia

• Errentagarritasun-galera handia

• Polarizazioaren menpeko galera txikia (PDL)

• Potentzia handiko manipulazioa: 10 W-ko batez besteko potentzia gehienez

• Pakete-diseinu trinkoa eta sendoa: 58×28×26 mm

• PM (Polarization Maintaining) eta PM ez diren bertsioetan eskuragarri

• Uhin-luzera-aukera anitz: 980 nm, 1030 nm, 1064 nm

Aplikazio tipikoak-1064nm potentzia handiko isolatzaile optikoa

• Zuntz laser sistemak eta MOPA zuntz laserrak

• Zuntz anplifikadoreak

• Proba eta neurketa-tresna optikoak

• Zuntz optikoko sentsore sistemak

• Hazien laser babesa anplifikadore-kateetan

• Potentzia handiko zuntz laser sistemak

• Ikerkuntza eta garapen laborategiak

• Laser prozesatzeko sistema industrialak

Zehaztapen teknikoak-1064nm potentzia handiko isolatzaile optikoa

Zehaztapen optikoak (T=25°C)

Zehaztapen mekanikoak eta ingurumenekoak

Produktuaren xehetasunak-1064nm potentzia handiko isolatzaile optikoa

Zer da isolatzaile optiko bat?

Isolatzaile optiko bat, Faraday isolatzaile gisa ere ezaguna, bi atakako gailu optiko pasiboa da, nabidean lehentasunezko transmisioa ahalbidetzen duena, alderantzizko norabidean isolamendu handia eskaintzen duena. Laser eta zuntz optikoko sistemetan ezinbesteko osagaia da laser iturriak eta anplifikadore optikoak islatutako eta atzera barreiatuta dagoen argiak eragindako feedback optikotik babesteko.

Isolatzaile optikoek Faraday efektuan oinarritzen dira, eremu magnetiko baten mendean zehar igarotzen den argiaren polarizazioa biratzen duen material magnetooptiko bat erabiltzen duena. Polarizatzaileekin konbinatuta, polarizazio-biraketa honek aurrerako transmisio optikoa eta alderantzizko hedapena duen argiaren isolamendu handia ahalbidetzen du.

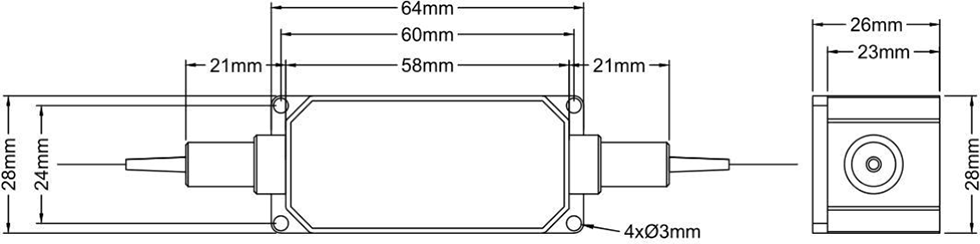

Paketearen neurriak

1064nm-ko potentzia handiko isolatzaile optikoa karkasa trinko eta sendo batean paketatuta dago dimentsio hauekin (unitatea: mm):

• Paketearen tamaina: 58 × 28 × 26 mm (L×W×H)

• 2 atakako konfigurazioa zuntzezko pigtailekin

• 4 muntatzeko zulo (Ø3 mm) instalazio segururako

• Fidagarritasun handiko eta egonkortasun termikorako diseinatua

Zergatik aukeratu Box Optronics?

• Kalitate-kontrol zorrotza % 100eko probarekin bidali aurretik

• Prezio lehiakorrak bidalketa-gaitasun egonkorrarekin

• Uhin-luzera, potentzia, zuntza eta konektoreak pertsonalizatzeko aukera malguak

• Lagin-probak ebaluatzeko erabilgarri

• Bidalketa globala DHL, UPS eta FedEx express bidalketarekin

• Biak PM eta ez PM bertsioak daude eskuragarri

• Potentzia balorazio-aukera anitz: 500 mW-tik 10W-ra

• Uhin-luzera zabaleko estaldura: 980 nm, 1030 nm, 1064 nm

• Epe luzerako hornidura fidagarria ekoizpen-kopuruetarako

Eskaeraren informazioa-1064nm Potentzia handiko isolatzaile optikoa

Ereduzko Nomenklatura

HPMIS - XXXX - X - X - X - X - X - XX

Adibidea: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm Potentzia handiko PM isolatzailea, ardatz motela funtzionatzen duena, ardatz azkarra blokeatuta, PM Panda zuntza, 900μm hodi soltea, 1m zuntz luzera, 58x28x26mm paketea, 10W manipulazio potentzia

Adibidea: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm Potentzia handiko isolatzailea (PM ez dena), Hi1060 zuntza, 900μm tutu soltea, 1m zuntz luzera, 58x28x26mm paketea, 5W manipulazio potentzia

Pertsonalizazio aukera eskuragarriak

• Erdiko uhin-luzera: 980 nm, 1030 nm, 1064 nm, beste uhin-luzera batzuk eskatuz gero eskuragarri

• Potentzia balorazioa: 500 mW, 1W, 2W, 5W, 10W, potentzia handiagoa eskuragarri diseinu pertsonalizatuetarako

• Polarizazio mota: PM (polarizazioa mantentzea) edo ez PM (modu bakarre estandarra)

• PM ardatzaren konfigurazioa: ardatz motela funtzionatzen du, bi ardatzek funtzionatzen dute

• Zuntz mota: PM Panda zuntza, Hi1060, beste zuntz berezi batzuk

• Zuntzaren luzera: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (neurrizko luzera eskuragarri)

• Pigtail mota: 250 μm-ko zuntz hutsa, 900 μm-ko hodi soltea, 3,0 mm-ko hodi soltea

• Paketearen tamaina: 58x28x26 mm estandarra edo paketeen neurri pertsonalizatuak

• Aplikazio zorrotzetarako isolamendu handiko bertsioak eskuragarri daude

Baldintza pertsonalizatuetarako, jarri harremanetan gure salmenta-taldearekin zure zehaztapenekin.

Fitxa teknikoa eta proba-txostena-1064nm potentzia handiko isolatzaile optikoa

Unitate bakoitza neurtutako errendimendu-parametroak dokumentatzen dituen proba-txosten integral batekin bidaltzen da. Datu-fitxa PDF fitxategiak zehaztapen zehatzak ditu.

• Proba-txosten bana sartzen da unitate bakoitzarekin

Fitxa teknikoa

Aurrekontu eta Ordainketa Baldintzak

Aipatu baldintzak

• EXW

• DAP

• FOB

• Beste baldintzak: jar zaitez gurekin harremanetan eztabaidatzeko.

Ordainketa baldintzak

• PayPal: laginak eta eskaera txikiak egiteko ordainketa azkarra eta segurua

• T/T (Banku-Transferentzia): ekoizpen-eskaera arruntetarako ordainketa-metodo estandarra

• Alibaba Trade Assurance: lineako transakzioetarako eskaera babestu segurua eroslearen bermearekin

• Kreditu-txartela: PayPal  eta Alibaba eskuragarri daude

• Ordainketa-baldintza malguak: negoziagarriak

Lead Time

• Ekoizpen estandarra: ~10-15 lanegun

• Konfigurazio pertsonalizatuak: 15-20 lanegun

• Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko

• Nazioarteko bidalketa: ~3-5 lanegun (DHL/UPS/FedEx express)

• Zerbitzu bizkortua: eskaera eginda eskuragarri

Eragiketa-oharrak eta manipulazioa-1064nm-ko potentzia handiko isolatzaile optikoa

ESD babesa

Isolatzaile optikoak gailu pasiboak diren arren, manipulazio egokia behar da errendimendua eta fidagarritasuna mantentzeko.

• Lan ezazu hautsik gabeko gainazal garbi batean

• Ez ukitu zuntzaren amaierako aurpegiak zuzenean

• Utzi hauts-kapak konektoreetan erabiltzen ez dituzunean

• Erabili ESD babes egokia manipulatzean eta instalatzean

• Kontu handiz maneiatu zuntz-buztanak ez kaltetzeko

Zuntzaren manipulazioa

• Saihestu zuntza gehiegi okertu

• Ez tiratu edo bihurritu zuntzezko txerri-buztanak

• Garbitu zuntz-konektoreak konektatu aurretik, garbiketa-tresna egokiak erabiliz

• Erabili beti hauts-kapak konektorea erabiltzen ez duzunean

• Ikusi zuntz amaierako aurpegia kalterik ez dagoen erabili aurretik

• Ez gainditu trakzio-karga maximoa (5N)

Potentzia maneiatzeko gogoetak

• Ziurtatu sarrerako potentzia ez dela gehienezko nominala gainditzen

• Erabili potentzia-kontrol egokia gainkarga saihesteko

• Eman beroa behar bezala xahutzea potentzia-maila handietan

• Mendu bero-husketa batean potentzia handiko funtzionamendu jarraitua izateko

Instalazioa eta Muntaketa

• Muntatu isolatzailea modu seguruan muntatzeko 4 zuloak erabiliz

• Ziurtatu lerrokadura egokia galera gehigarriak gutxitzeko

• Utzi nahikoa leku zuntz okertzeko erradiorako

• Fidagarritasuna lortzeko zehaztutako tenperatura-tartean funtzionatu

• Saihestu esfortzu mekanikoa zuntzezko pigtailetan

• Ziurtatu portuaren orientazio egokia seinalearen norabide egokia izateko

• Egiaztatu aurrera/atzera norabidea instalatu aurretik

Kalitatearen Bermea

Box Optronics-ek kalitate handiko osagai optikoak errendimendu fidagarriak eskaintzeko konpromisoa hartu du. Gure potentzia handiko isolatzaile optiko guztiek proba zorrotzak eta kalitate-kontrola egiten dituzte bidali aurretik.

Bermea

• 12 hilabeteko berme mugatua, bidalketa-datatik aurrera

• Bermeak materialen eta eskulanen akatsak estaltzen ditu

• Doako konponketa edo ordezkapena doako unitate akastunak bermepean

• Bermeak ez ditu estaltzen erabilera okerra, manipulazio txarra edo baimenik gabeko aldaketen ondoriozko kalteak
