Fabry Perot FP Laser Iturburu Modulua

Aurkibidea

1. Fabry Perot FP Laser Source Moduluaren aurkezpena

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa eta proba fitxa

9. Aurrekontua eta ordainketa baldintzak

10. Epea

11. Funtzionamendu-oharrak eta mantentze-lanak

12. Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena-Fabry Perot FP Laser Source Module

Fabry Perot FP Laser Source Module erdieroaleen laser txip bat, profesionalki diseinatutako disko zirkuitu bat eta TEC kontrola hartzen ditu laserren funtzionamendu segurua, irteera potentzia egonkorra eta espektroa bermatzeko. 532nm, 785nm eta 1064nm aukerakoak dira. Irteerako potentzia 50 mW-tik gorakoa da. PC ostalariaren komandoak eta softwarea funtzionatzeko eta integratzeko eskaintzen dira. Ponpa laser iturri gisa egokia analisi biomediko eta espektraletarako.

Produktuaren zehaztapenak-Fabry Perot FP Laser Source Module

Produktuaren Ezaugarriak-Fabry Perot FP Laser Source Module

● 50mW-ko irteera potentzia handia;

● Potentzia eta espektro egonkorra;

● 70x90x18mm Modulu trinkoaren paketea.

Produktuen aplikazioak-Fabry Perot FP Laser Source Module

● Biomedikuntza;

● Analisi espektrala;

● Zuntz optikoko sentsorea.

Produktuaren xehetasunak-Fabry Perot FP Laser Source Module

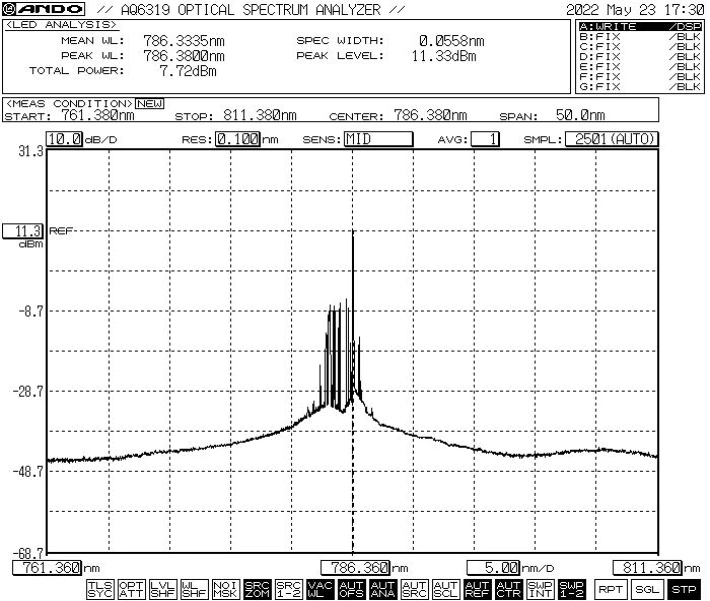

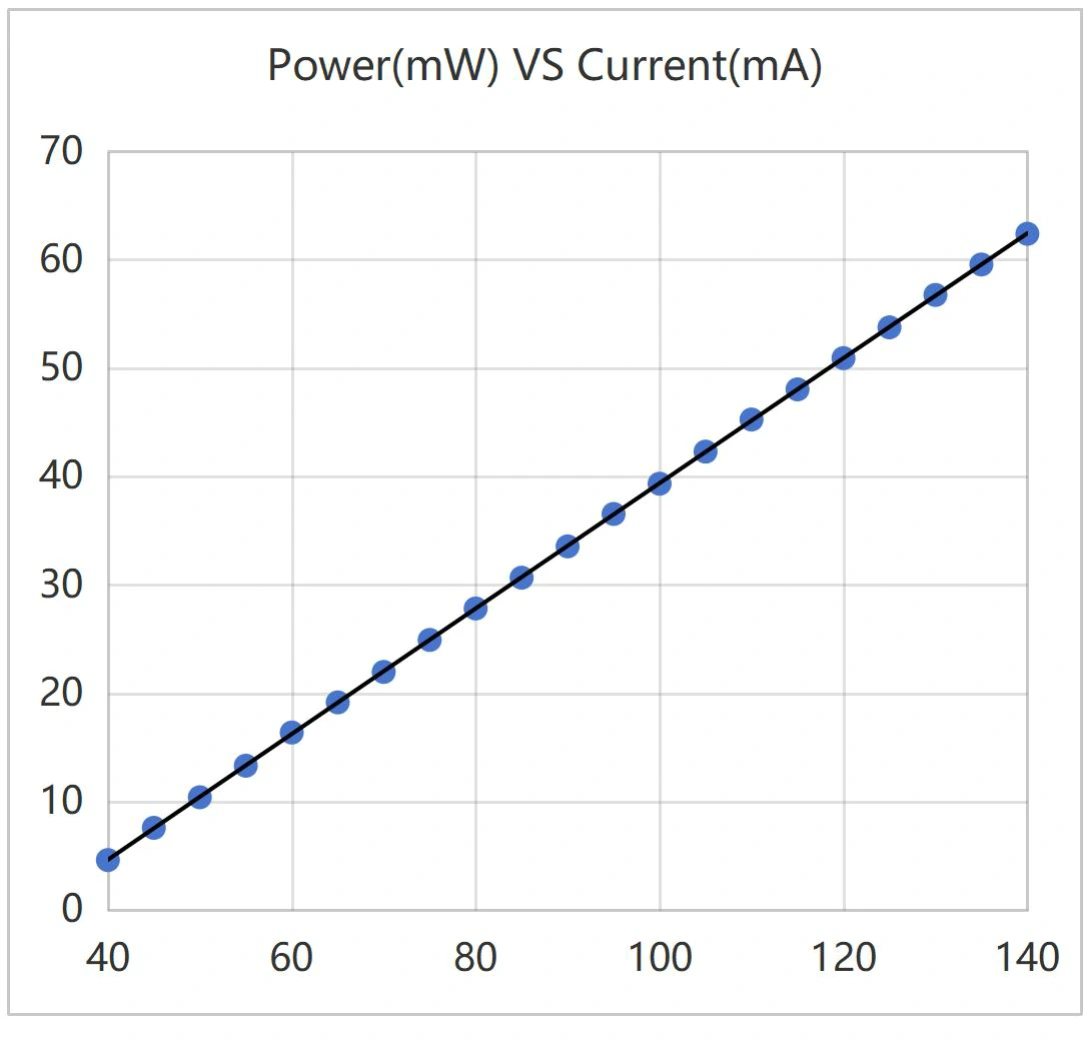

● Kurba tipikoa: 785nm 50mW FP laser iturria

Eragiketa Urratsak-Fabry Perot FP Laser Source Module

1. urratsa. Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden.

2. urratsa. Elikatze-hornidura: DC kommutazio-iturri batera edo haien elikadura-eskakizunak betetzen dituen elikadura-iturri arautu batera konektatuta. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikatze-egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornitzen da.)

3. urratsa. Irteerako zuntza konektatzea: ireki hauts-kapa zuntz-konektorean edo brida, egiaztatu zuntzaren muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu beharreko gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4. Konektatu ordenagailu ostalarira: erabili USB-RS485 DB9 datu-kablea Fabry Perot FP Laser Source Module eta ordenagailua konektatzeko; ordenagailuak lehenik eta behin serie ataka kontrolatzaile dedikatu bat instalatu behar du USB-RS485 serie ataka datu-kablea identifikatzeko, bestela ordenagailu ostalariaren softwarea eta argi-iturburuko modulua ezin dira behar bezala konektatu eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

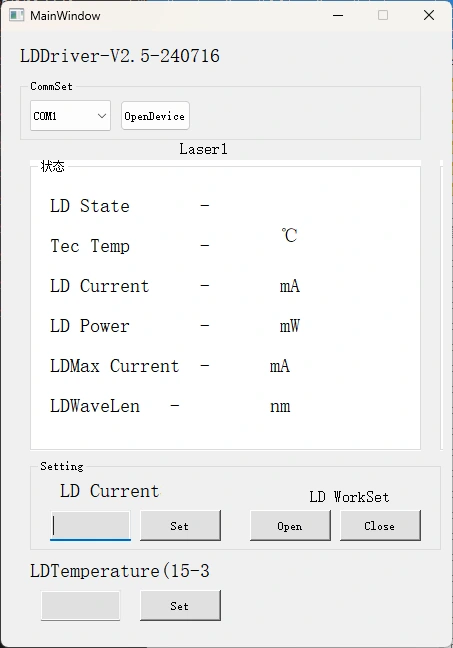

5. urratsa. Kontrol-softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du Fabry Perot FP Laser Source Moduluaren LD korrontea kontrolatzeko. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik irekiko botoian. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)

6. urratsa. Erabili ondoren, egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.

Eskaerak informazioa-Fabry Perot FP Laser Source Module

adibidez: BFL-F1064-50SM-FA-M

(Eskaeraren informazioa: Fabry Perot FP Laser Source Module, 1064nm, 50mW irteerako potentzia, SM zuntzarekin, FC/APC konektorearekin, modulu paketea).

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Testsheet-Fabry Perot FP Laser Source Module

Fitxa teknikoa

Proba fitxa

Aurrekontu eta ordainketa baldintzak-Fabry Perot FP Laser Source Module

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek EXW erabiltzea iradokitzen dizu. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Konturik ez baduzu, mesedez, aldez aurretik ordaindu produktuen bidalketa kostua.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Lead time-Fabry Perot FP Laser Source Module

Ekoizpena: 10-15 lanegun. (Badiren batzuk stockean, azkarrago bidaliko dira.)

Nazioarteko logistika: 3-5 lanegun.

Eragiketa-oharrak eta mantentze-lanak-Fabry Perot FP Laser Source Module

● Ez da gomendagarria zuntz optikoko konektoreak maiz sartzea edo kentzea, hautsaren kutsadura saihesteko —horrek sartze-galera areagotzea ekar dezake— edo zuntz konektoreen muturreko aurpegiak erretzea saihesteko.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu zuntz-muturreko detektagailu batekin konektatu aurretik. Konektatu/deskonektatu beti zuntzak energiarik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreak hautsezko tapoiekin estali behar dira.

● Irteerako zuntza beste zuntz batera konektatu behar bada, fusio-juntagailu bat erabiltzea gomendatzen da.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; gorde leku lehor batean.

Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua-Fabry Perot FP Laser Source Module

● Berme Epea:

Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du berme-epearen barruan kasu hauetan:

(1) Faktore naturalek (adibidez, tximistak, hautsa) edo ingurumen-eraginek eragindako kalteak.

(2) Erabiltzaileak funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimendurik gabe desmuntatzea, aldatzea edo konpontzea.

(5) Etxeko berme-etiketak aldatuta edo osatu gabeak.

(6) Garraioan zehar kalteak edo galerak.
