Produktuaren Aurkezpena

Hau 520nm FP Butterfly Laser Diodo bat da 14 pin tximeleta paketea. Fabry-Perot Laser Diodo bat da. Gehienez 30 mW-ko potentzia dauka irteerako potentzia, eta TEC eta termistorea integratuak. Zuntz mota SM-460HP edo izan daiteke PM-S460-HP zuntza. Tresna optikoetarako egokia. Pinek eskatzen badute soldadura, soldadura-tenperaturak ez du 260 °C baino handiagoa izan behar, eta soldadura-denbora ezin da 10 segundo baino gehiago izan.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● SM-460HP edo PM-S460-HP zuntza;

● Irteera potentzia piztu 30mW-ra;

● 14 pin BTF paketea TEC eta Monitor PDrekin;

● Argi berdea ikusgai dagoen zuntzekin akoplatutako laser diodoa.

Produktuen Aplikazioak

● Tresna optikoak;

● Zuntz optikoaren transmisioa sistema;

● Laser adierazlea.

Produktuaren xehetasunak

● Espektro tipikoa: PIV

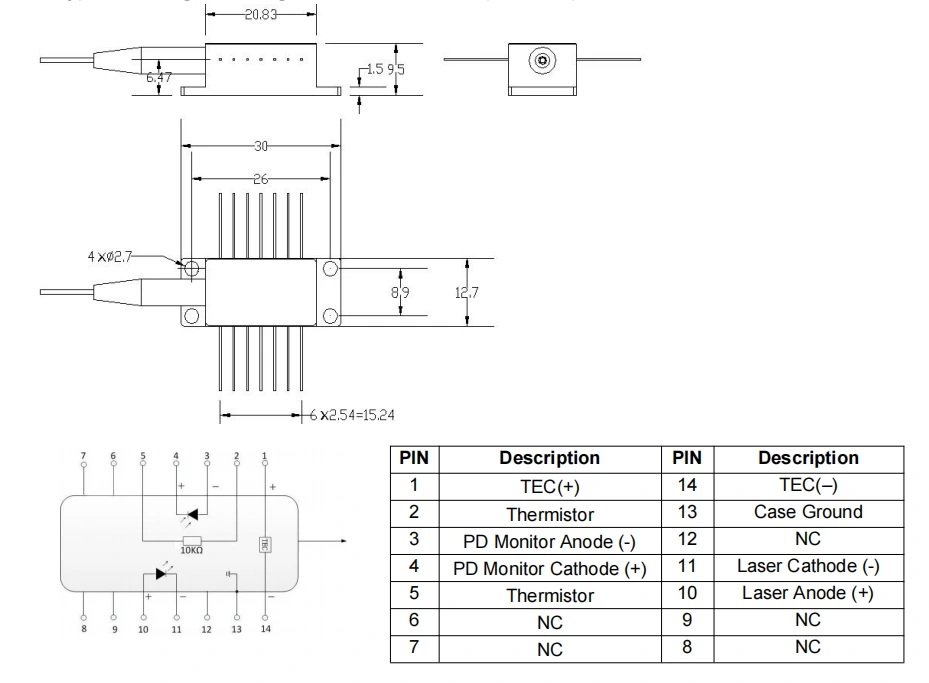

● Paketeen marrazkia eta PIN-OUT Definizioa (Unitatea: mm) -520nm FP Butterfly Laser Diodoa

● Enbalatzeko adibidea

* Gailu autonomoa; ez dago sartutako kontrolatzailerik (modulu paketea kontrolatzaile batekin zirkuitua aukerakoa da).

Agindua informazioa

adibidez: BFLD-F520-30SM-FA

(Eskaeraren informazioa: 520nm FP Butterfly Laser Diode, 14 pin tximeleta paketea, 30mW irteerako potentzia, 460HP SM zuntzarekin, FC/APC konektorearekin)

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.

● Pizteko prozesuan, inoiz ez aplikatu korronte handirik zuzenean, esaterako honek txipa kaltetzeko arriskua du. Horren ordez, piztu gailua uneko mailan txiparen ataritik hurbil, eta gero pixkanaka handitu korrontea txikitan gehitzen da nahi den mailara iritsi arte.

● Osagai guztiak piztu aurretik, aktibatu hozkailua, eta ondoren, pizteko urrats inkrementalekin jarraitu txipa gehiegi berotzea saihesteko eta gainkarga.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.

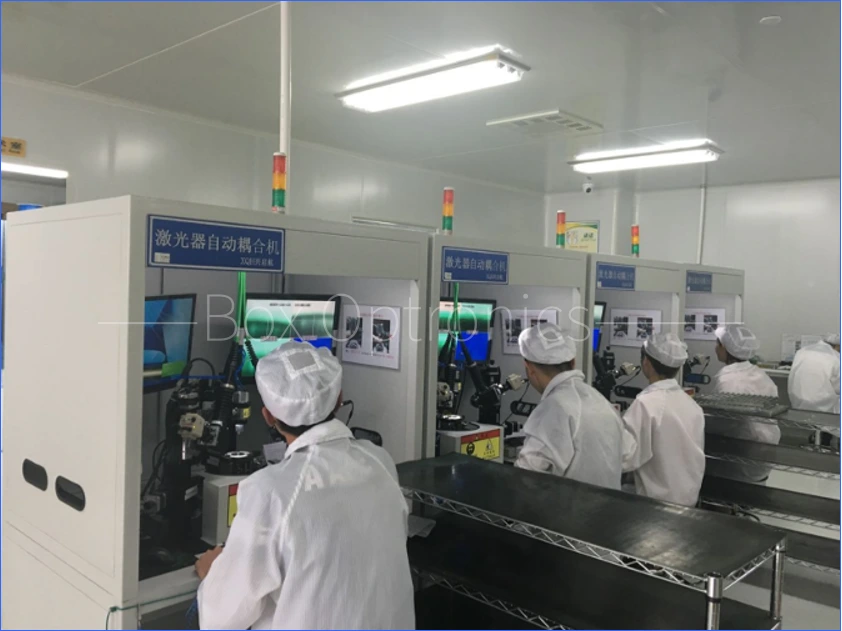

Benetako ekoizpena lerroa
