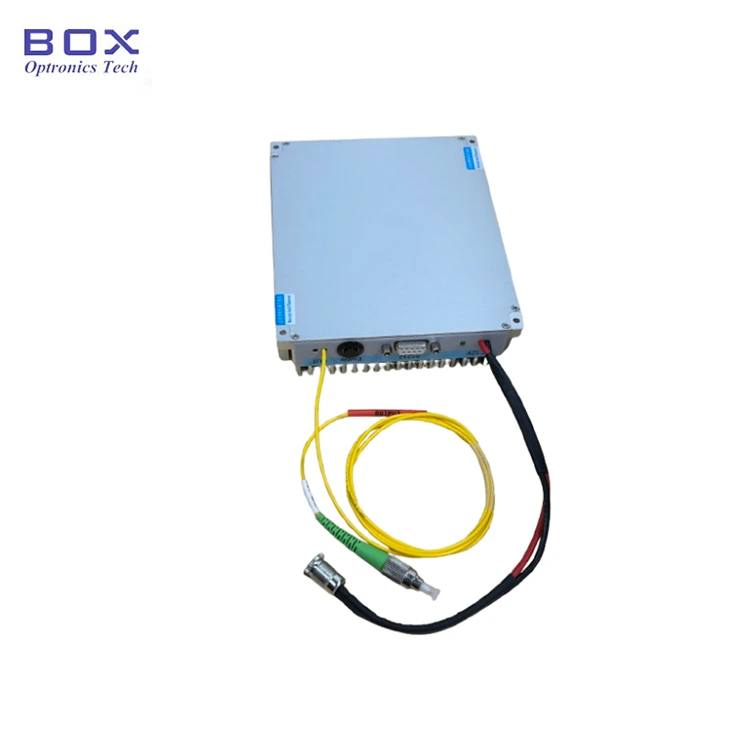

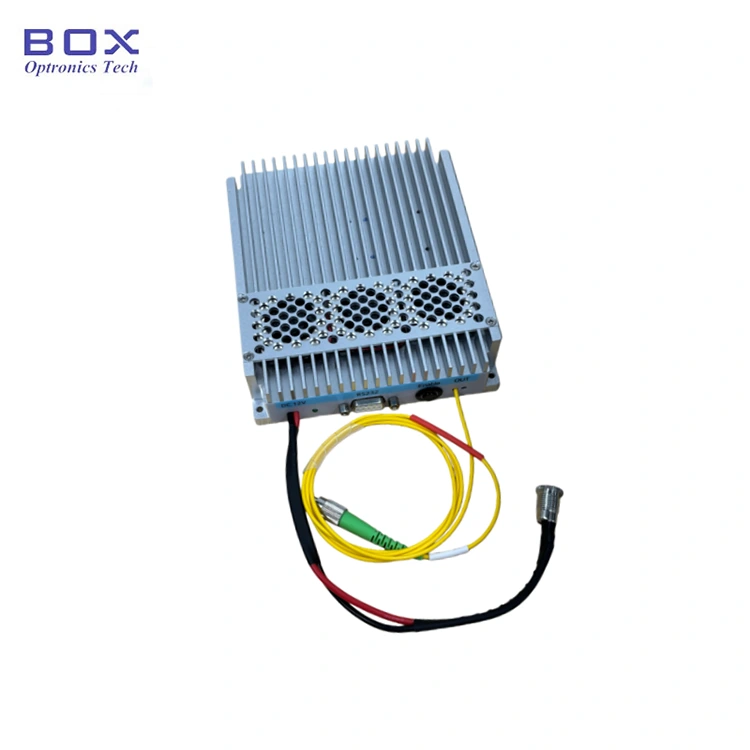

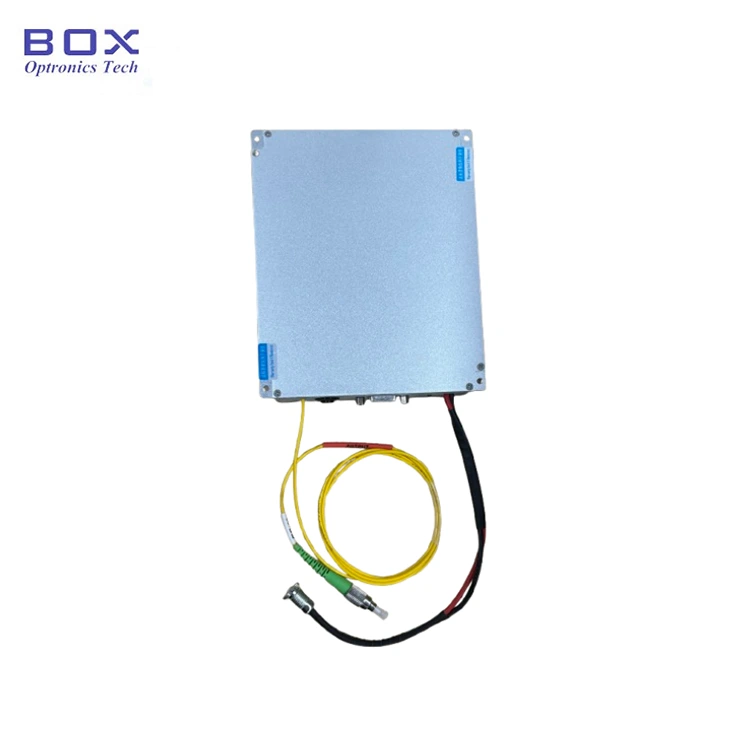

1.-ren aurkezpena 1064nm 20kHz lerro-zabalera ultraestuaren zuntz laserra
2. Teknikoa Zehaztapenak
3. Produktuen Ezaugarriak
4. Aplikazio tipikoak
5. Produktuaren xehetasunak
6. Eragiketa seguruaren gida
7. Eskaeraren informazioa
8. Fitxa teknikoa eta proba fitxa
9. Aurrekontu baldintzak eta ordainketa
10. Epea
11. Eragiketa-oharrak eta Mantentzea
12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua
Hau 1064nm 20kHz-eko lerro-zabalera ultra-estuko zuntza da DFB zuntz optikoko laser barrunbearen egitura erabiltzen duen laserra, a irteten duena luzetarako modu bakarreko lerro zabaleko uhin jarraituko laserra 1064 nm-n uhin-luzera-banda. Irteerako potentzia 50/100/200/500/1000mW aukerakoa da. It RS232 komunikazioarekin bankuko konfigurazio modularrak onartzen ditu interfazea eta monitorizazio softwarea sistema integratzeko. LiDAR-erako egokia, hidroakustika eta zuntz optikoko sentsazioa banatua.
|
Parametroa |
Unitatea |
Tipikoa |
Oharra |
|
|
Uhin-luzera eragilea |
nm |
1064±0,1 |
|
|
|
Tenperatura motela doitzea sorta |
nm |
±0,1 |
|
|
|
Irteerako potentzia |
mW |
50/100/200/500/1000 |
|
|
|
Lerro-zabalera espektrala @ 3dB |
kHz |
<20 |
20 dB lerro zabalera / 20 |
|
|
Alboko modua ezabatzea Ratioa |
dB |
≥60 |
|
|
|
Uhin-luzera ezegonkortasuna |
MHz |
≤±25 |
|
|
|
Lan egiteko modua |
— |
CW |
Etengabeko argia |
|
|
Potentzia ezegonkortasuna (Epe laburrean 15 minutu) |
dB |
≤ ±0,02 |
Baliokidetasuna ≤ ±% 0,5 |
|
|
Potentzia ezegonkortasuna (Epe luzerako 8 ordu) |
dB |
≤ ±0,05 |
Baliokidetasuna ≤ ±% 1,2 |
|
|
Zuntz mota |
— |
Kaixo1060 |
Ausazko polarizazioa |
|
|
— |
PM980（PER>23dB） |
Polarizazio lineala |
||
|
Pigtail konektore mota |
— |
FC/APC |
Pertsonalizagarria |
|
|
Dimentsioa |
50/100/200mW |
mm |
255 (W) × 285 (L) × 115 (H) |
B1: Bankua |
|
500/1000mW |
255 (W) × 322 (L) × 115 (H) |
B2: Bankua |
||
|
50/100/200mW |
125 (W) × 150 (L) × 31,5 (H) |
M31: Modulua |
||
|
500/1000mW |
139(W)×235(L)×70(H) |
M70: Modulua |
||
|
Elikatze-hornidura |
V |
100~240V AC, <30W |
Bankua |
|
|
DC 12V, 24W |
Modulua |
|||
|
Komunikazio Interfazea |
— |
DB9 Emakumezkoa (RS232) |
|
|
|
Funtzionamendu-tenperatura |
℃ |
-5~+35 |
|
|
|
Biltegiratze-tenperatura |
℃ |
-40 ~ +85 |
|
|
● Espektralak lerro zabalera ≤20KHz;
● Zuntz osoa DFB erresonantzia-barrunbea;
● Uhin-luzera egonkorra modua salto egin gabe.
● LiDAR;
● Akustikoa sentsoreak, hidrofonoak;
● Zuntz Banatutako sentsazio optikoa.

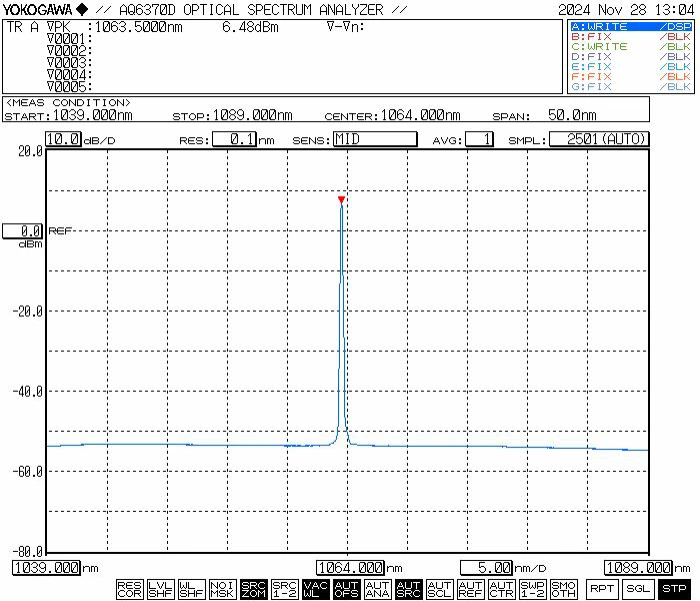

● Espektro tipikoa: 1064nm

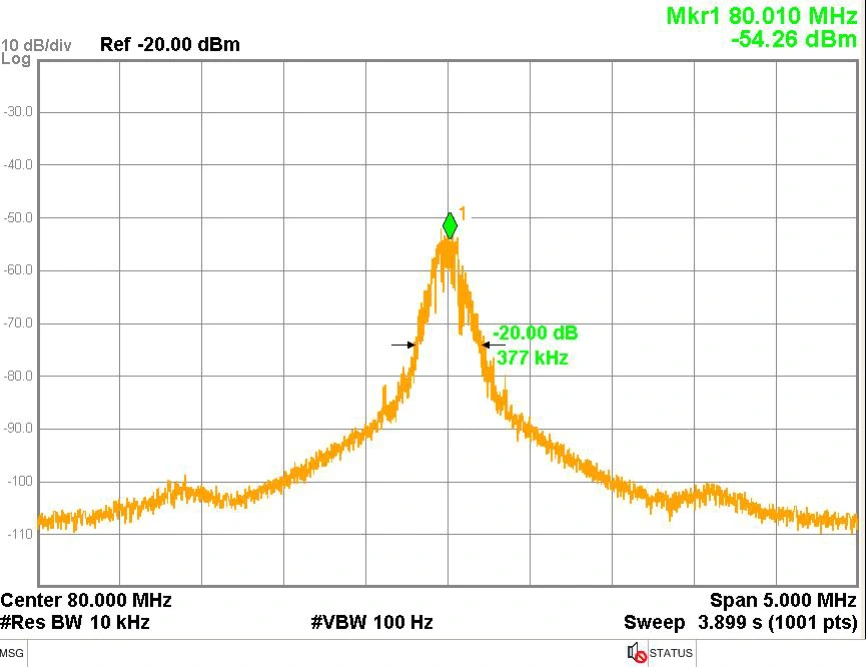

● Lerro-zabalera tipikoa: 3dB lerro-zabalera espektrala ≤20 KHz (20 dB lerro-zabalera berdina / 20)
● Ontzien adibidea

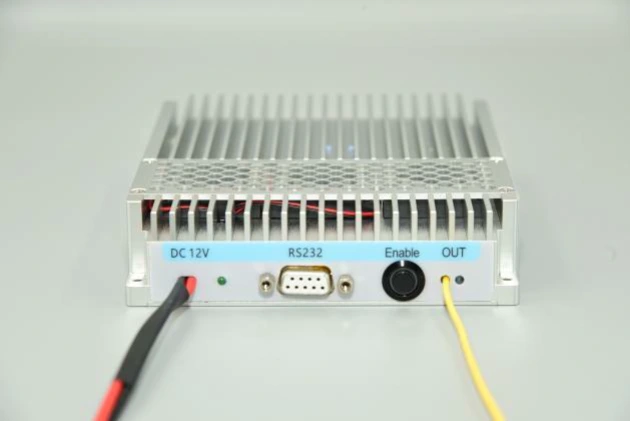

1. urratsa.Itxura: moduluak a barne hartzen du potentzia-konektorea, potentzia-adierazlea, RS232 komunikazio-interfazea, irteera aktibatzeko etengailua eta laser irteerako zuntz-ataka.
Step2.Power Supply: Power portua erabiltzen du DC5.5×2.1mm estandarra interfazea. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikadura egokitzaile desegokiek argi-iturria kaltetu dezakete. U formako konektorearen potentzia Etengailuko elikadura-iturri batera konektatzeko kablea eskuragarri dago eskaeran erosteko ordua.
3. urratsa. Zuntz optikoa konektatzea Jumper: kendu hauts-kapa zuntz-konektoretik, ikuskatu muturreko aurpegia kutsadura edo kalteak, eta garbitasuna bermatu beste batera konektatu aurretik zuntz-gailuak edo proba-ekipoak. Potentzia handiko modeloetarako, fusio-juntura da gomendagarria.
Setp4.Modulua ostalari bati konektatzea Ordenagailua: Erabili sartutako USB-RS232 serieko datu-kablea modulua konektatzeko ordenagailua. Instalatu serieko kontrolatzaile dedikatua (hornitua fabrikatzailea) komunikazioa ahalbidetzeko. Gidaririk gabe, ostalariaren softwarea ezin da modulura konektatu.
Step5.Software: The ostalari softwareak irteera potentzia doitzeko eta laser irteera kontrolatzeko aukera ematen du "SoftActive" botoia (ikus beheko interfazearen diagrama). Softwarea ponparen korrontea, irteerako potentzia eta tenperatura kontrolatzeko egoera bistaratzen ditu.
Step6.Software eragiketa espezifikoak: Diagraman agertzen den bezala, ostalariaren abiarazi ondoren ordenagailuko softwarea, lehenik eta behin hautatu serieko ataka zenbaki zuzena "PortList" serieko ataken zerrenda, eta egin klik "OpenPort" aukeran botoia serie ataka irekitzeko. "Potentzia" eta "LDTemp" windows-ek moduluaren uneko irteera-potentzia eta ponparen tenperatura bistaratuko ditu. Sartu ponparen unitatearen korrontearen balioa "Unekoa" eremuan eta egin klik "SET" botoia. Ezarpenek eragina dute eta argi iturria Botoi fisikoak argia pizten duenean bakarrik ateratzen du potentzia optikoa iturburu-modulua eta softwareko "SoftActive" botoia aktibatuta daude on. Ostalariaren softwarearen bertsio-zenbakiak softwarearekin bat etorri behar du produktuaren probaren txostenean zehaztutako bertsioa; softwarearen bertsioa aurki daiteke produktu bakoitzaren proba-txostenean.
Step7.Parameter Memory: Softwarearen bidez konfiguratutako ezarpenak eta egoerak dira moduluetan automatikoki gordetzen da barne memoria. Ez da ordenagailu ostalariaren konexiorik behar parametroek ez badute aldaketa behar.
|
Izena |
Uhin-luzera |
Irteerako potentzia |
Potentzia erregulagarria (aukerakoa) |
Zuntz mota |
Dimentsioa |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Lerro zabalera estua zuntz laserra |
1064: 1064 nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: boterea erregulagarria |
SM: Kaixo1060 PM: PM980 |
B1/B2: Mahaia M31/M70 : Modulua |
adibidez: NLFL-1064-50-T-SM-M
(Eskaeraren informazioa: 1064nm 20kHz lerro zabalera ultra-estu zuntz laserra, 50 mW irteerako potentzia, potentzia erregulagarria, SM zuntza, modulu paketea).
Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.
(3) Bestelakoak
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Produkziorako 10-15 lanegun behar dira. (Batzuk badaude stocka, azkarrago bidaliko da.)
Nazioarteko logistika 3-5 lanegun behar izan ditzake.
● Ez da gomendagarria irteera maiz sartzea eta deskonektatzea zuntz-konektoreak hautsaren kutsadura saihesteko, eta horrek areagotzea ekar dezake zuntz-konektorearen amaierako aurpegia txertatzeko galera edo erretzea.
● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreek izan behar dute hauts-txapelez estalita.
● Irteerako zuntza beste zuntz batera konektatu behar bada, hala da fusio-juntagailu bat erabiltzea gomendatzen da.
● Abian jartzean, lehenik eta behin, berretsi pizteko etengailua eta tekla etengailua direla itzalita daude, eta, ondoren, konektatu elikadura iturria. Itzaterakoan, lehenik itzali giltza-etengailua eta, ondoren, deskonektatu elikadura-hornidura irteeraren ondoren argi adierazlea itzaltzen da. Ez moztu zuzenean elikadura iturria argi iturria lanean ari da.
● Mesedez, arreta jarri hezetasunari, hautsari eta korrosioaren aurkakoa, eta gorde leku lehor batean.
● Berme Epea:
Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:
(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
