1310nm DFB 100KHz BTF lerro-zabalera estua laserra

Aurkibidea

1. 1310nm-en sarrera DFB 100KHz BTF lerro-zabalera estua laserra

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

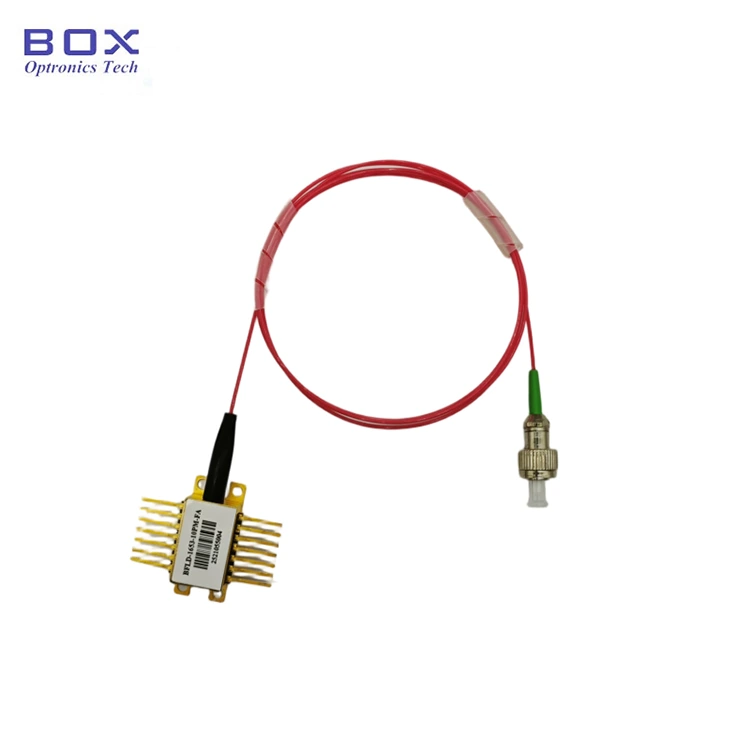

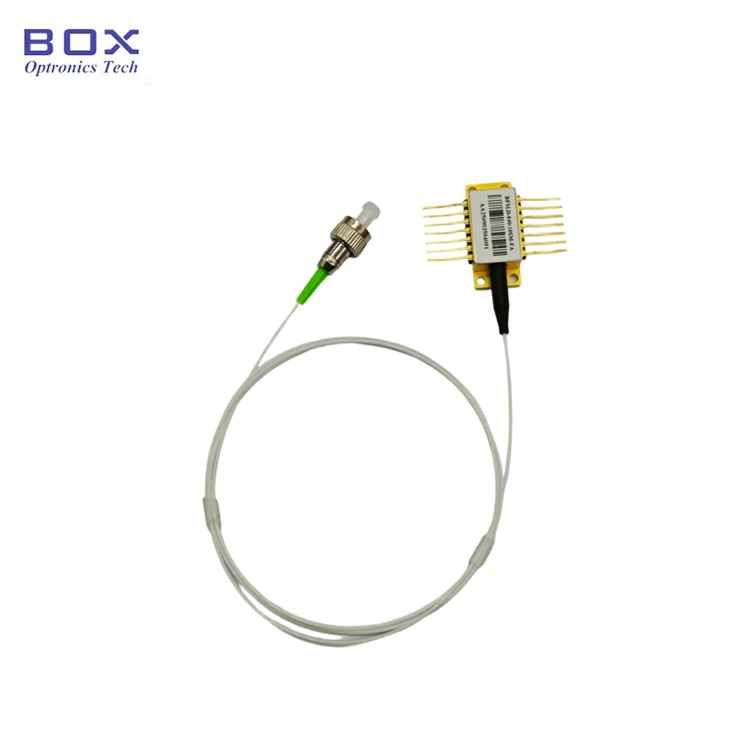

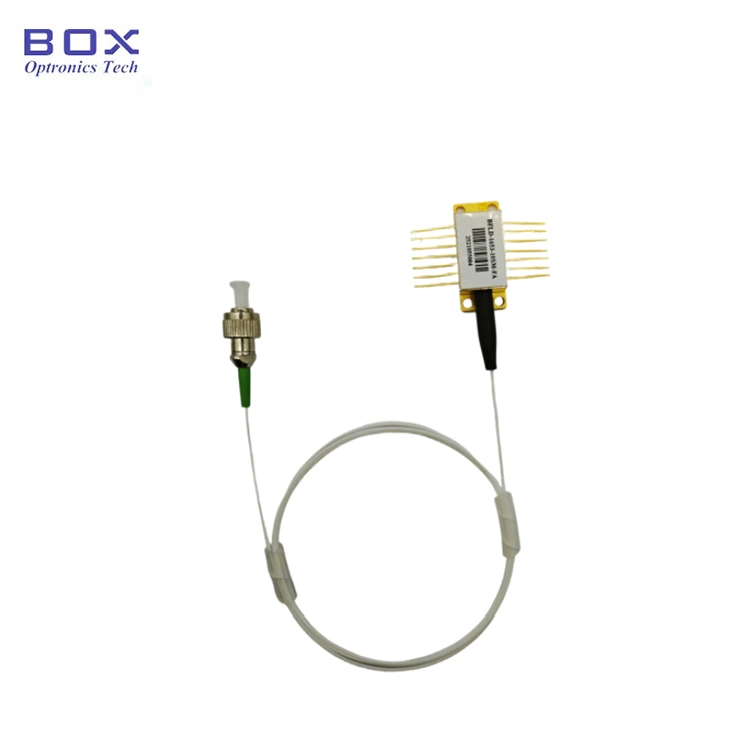

Produktuaren Aurkezpena

1310nm DFB 100KHz BTF Narrow Linewidth Laser a errendimendu handiko laserra Lidar, haize radar, optikoa aplikazioetarako diseinatua zuntz sentsazioa, eta komunikazio koherentea. Irteera arteko potentzia dauka 100 mW, 100 kHz baino gutxiagoko 3 dB banda-zabalera eta atalase baxuko korronte. Aukerakoa SM/PM zuntzarekin, funtzionamendu-tenperatura zabalarekin eta fidagarritasun handikoarekin. Mesedez, erabili ESD babespean eta kontrolatu unitatearen korrontea eta tenperatura zorrozki, eta gehiegizko korronte kalteak saihestu.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● SMF-28e edo PM1310 pigtaila;

● Irteera potentzia > 100 mW

● Estua lerro-zabalera <100KHz;

● 14 pin BTF paketea TEC, isolatzaile optikoarekin, eta Monitore PD.

Produktuen Aplikazioak

● Lidar;

● Haize-radarra;

● Zuntz optikoko sentsazioa;

● Komunikazio koherentea.

Produktua Xehetasunak

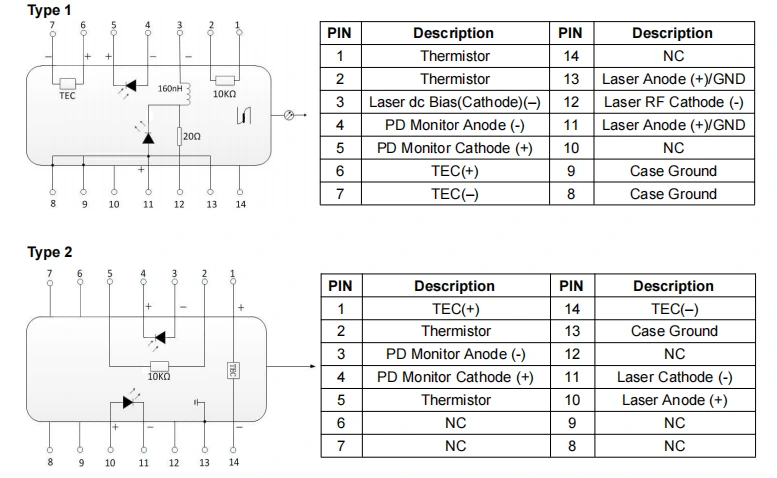

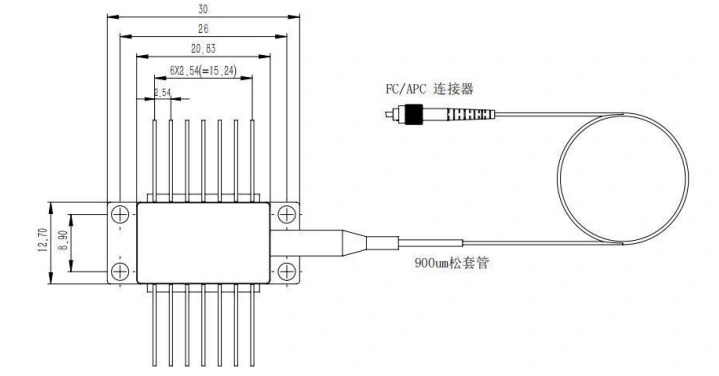

● Paketeen marrazkia eta PIN-OUT Definizioa (Unitatea: mm) -1310nm DFB 100KHz BTF lerro-zabalera estua laserra

● Ohiko galderak

(1) Posible al da uhin-luzera aldatzea korrontea egokituz? Zein da barrutia?

--Bai. Egungo uhin-luzera koefizientea 0,01 nm/mA da, eta tenperatura uhin-luzera koefizientea 0,1 nm/℃ da. WL erregulagarriaren barrutia ~erdiko WL+/- 1 nm ingurukoa da

(2) Zein da lerroaren zabalera? Lerro-zabalera normala ematen al duzu LD?

--3dB lerroaren zabalera 100 kHz baino txikiagoa da. MHz-mailako LD eskuragarri dago.

(3) Zein da potentzia erregulatzeko tartea?

--10~100%

(4) Babes-zuntz-hodi eta zuntz-konektorerik eskaintzen al dituzu?

--Bai. 900um hodi solteak eta FC/APC, SC/APC edo beste konektore batzuk dira aukerakoa.

Agindua informazioa

adibidez: BNLD-1310-11HPM-FA

(Eskaera informazioa: 1310nm DFB 100KHz BTF Lerro estuaren zabalera laserra, 100mW irteerako potentzia, PM zuntzarekin, FC/APC konektorearekin, 1 motako pin-out).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa

Fitxa teknikoa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.

● Pizteko prozesuan, inoiz ez aplikatu korronte handirik zuzenean, esaterako honek txipa kaltetzeko arriskua du. Horren ordez, piztu gailua uneko mailan txiparen ataritik hurbil, eta gero pixkanaka handitu korrontea txikitan gehitzen da nahi den mailara iritsi arte.

● Osagai guztiak piztu aurretik, aktibatu hozkailua, eta ondoren, pizteko urrats inkrementalekin jarraitu txipa gehiegi berotzea saihesteko eta gainkarga.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
