1550nm 3kHz lerro-zabalera ultraestuko zuntz laserra

Aurkibidea

1.-ren aurkezpena 1550nm 3kHz lerro-zabalera ultraestuko zuntz laserra

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

Hau 1550nm 3kHz-ko lerro-zabalera ultraestuko zuntza da Erbioz dopatutako zuntz DFB laser barrunbearen egitura hartzen duen laserra, CW irteerarekin potentzia 50/100/200/500/1000mW aukerakoa, 3dB banda-zabalera 3kHz baino txikiagoa, uhin-luzera egonkorra modua salto egin gabe. Benchtop eta konfigurazio modularrak onartzen ditu RS232 komunikazio interfazearekin eta sistemarako monitorizazio softwarearekin integrazioa. Banatutako sentsazioa eta abar egiteko egokia.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Espektralak lerro-zabalera ≤3 KHz;

● Zuntz osoa DFB erresonantzia-barrunbea;

● Uhin-luzera egonkorra modua salto egin gabe;

● DB9 Emakumezkoen (RS232) komunikazioak erraz integratzeko.

Produktuen Aplikazioak

● LiDAR;

● Akustikoa sentsoreak, hidrofonoak;

● Zuntz Banatutako sentsazio optikoa.

Produktuaren xehetasunak

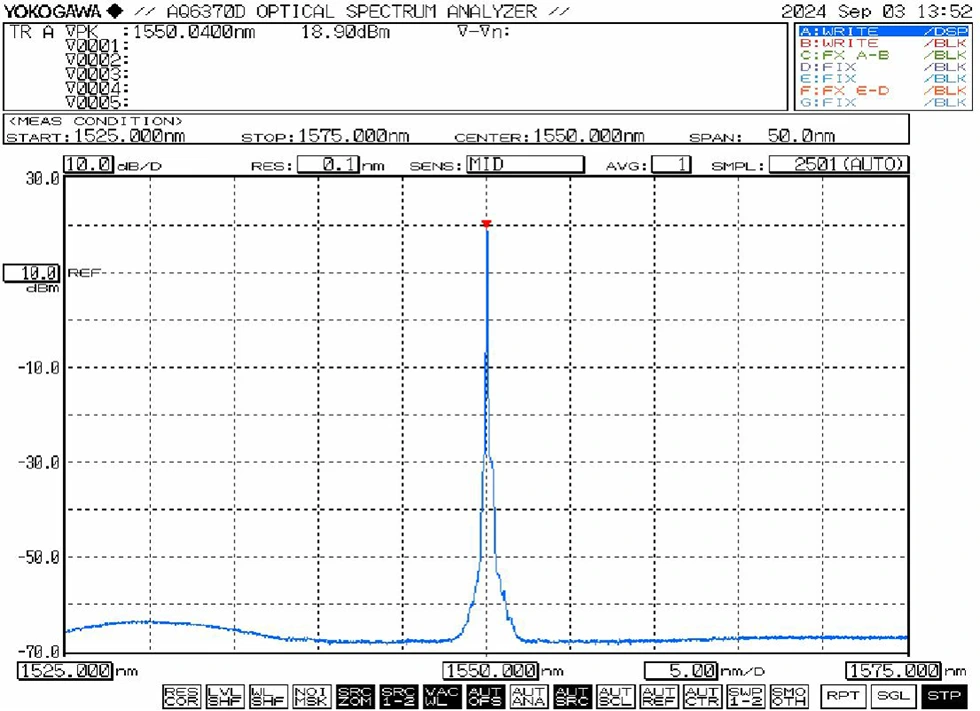

● Espektro tipikoa: 1550nm

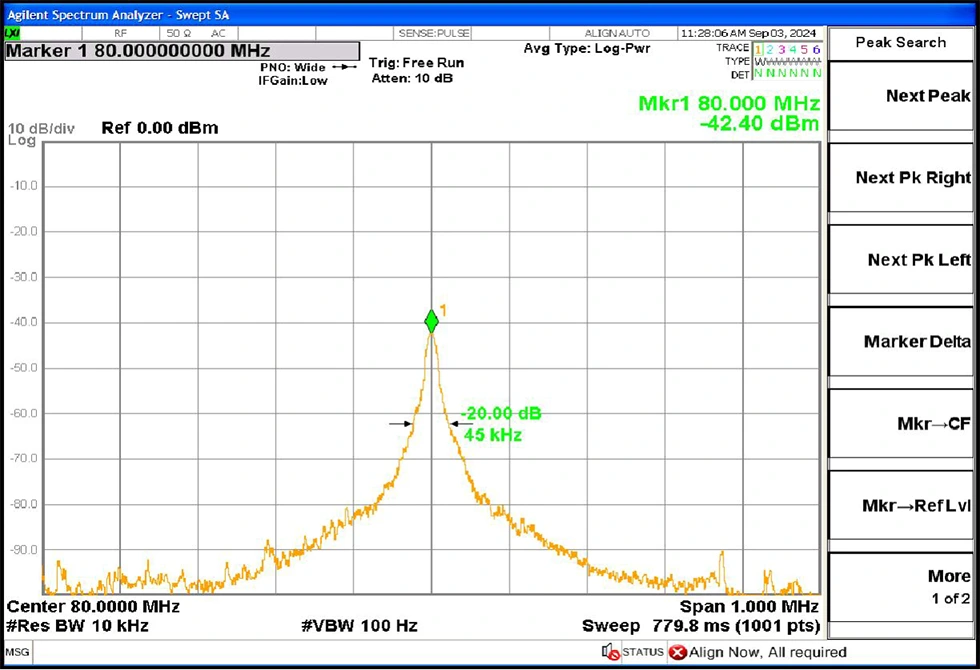

● Lerro-zabalera tipikoa: 3dB espektro-zabalera ≤3 KHz (20dB lerro-zabalera berdina / 20)

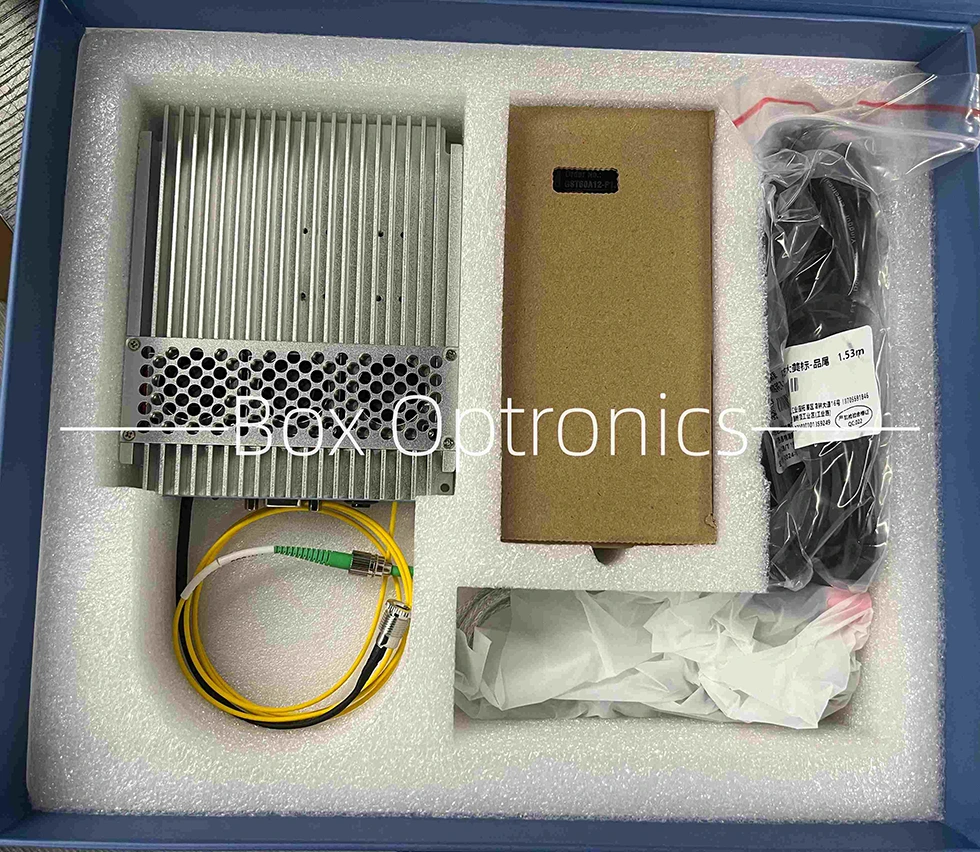

● Ontzien adibidea

Funtzionamendua Urratsak

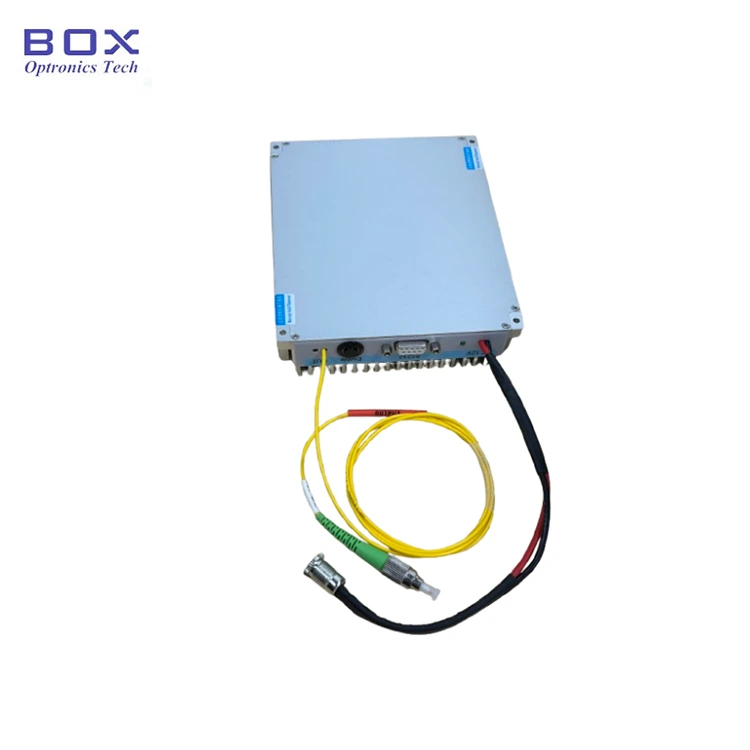

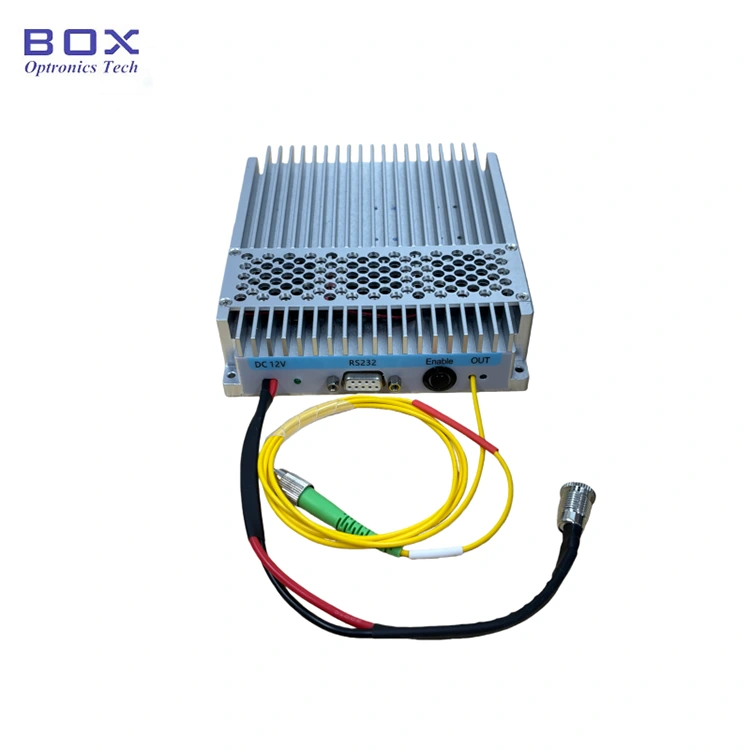

1.Itxura: moduluak potentzia-konektorea, potentzia-adierazlea, RS232 ditu komunikazio interfazea, irteera aktibatzeko etengailua eta laser irteerako zuntz portua.

2.Boterea Hornidura: Power atakak DC5.5 × 2.1mm interfaze estandarra erabiltzen du. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikadura egokitzaile desegokiek argi-iturria kaltetu dezakete. U formakoa konektorearen elikadura-kablea etengailu batera konektatzeko eskuragarri dago eskaera erosteko unean.

3.Konektatzen Zuntz optikoko jumpera: kendu hauts-kapatik zuntz-konektorea, ikuskatu muturreko aurpegia kutsadurarik edo kalterik dagoen eta ziurtatu garbitasuna beste zuntz-gailu edo proba-ekipo batera konektatu aurretik. Izan ere potentzia handiko modeloak, fusio-juntura gomendatzen da.

4.Konektatzen Modulua ordenagailu ostalari bati: erabili barnean dagoena USB-RS232 serieko datu kablea modulua ordenagailura konektatzeko. Instalatu serieko kontrolatzaile dedikatua (fabrikatzaileak emandakoa) komunikazioa gaitzeko. Gidaririk gabe, ostalariaren softwarea ezin da modulura konektatu.

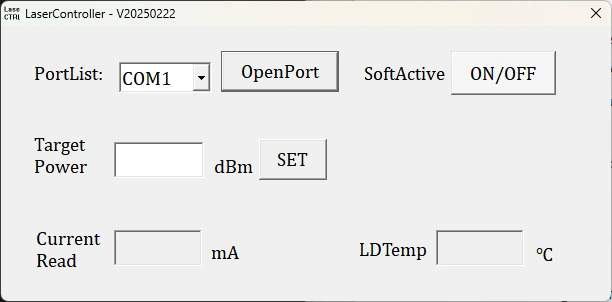

5.Softwarea: ostalariaren softwareak aukera ematen du irteera potentzia doitzea eta laser irteera kontrolatzea bidez "SoftActive" botoia. Softwareak ponparen korrontea eta irteera ezartzen ditu potentzia eta tenperatura kontrolatzeko egoera.

6.Parameter Memory:Ezarpenak eta softwarearen bidez konfiguratutako egoera automatikoki gordetzen da moduluan barne memoria. Ez da ordenagailu ostalariaren konexiorik behar parametroek ez badute aldaketa behar.

Agindua informazioa

adibidez: NLFL-1550-50-T-SM-M

(Eskaeraren informazioa: 1550nm 3kHz lerro-zabalera ultraestuko zuntz laserra, 50mW irteera potentzia, potentzia erregulagarria, SM zuntza, modulu paketea).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 15 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

1. Eragiketa-oharrak eta mantentze-lanak-1550nm 3kHz lerro zabalera estua Zuntz Laser

● Saihestu zuntz-konektoreak maiz konektatzea/desentxufatzea ekiditeko hauts metaketa eta muturreko kalteak.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Erabiltzen ez diren konektoreak hautsezko tapoiekin tapa.

● Gorde ekipamendua hezetasunik gabeko ingurune lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
