1550nm DFB 100KHz BTF lerro-zabalera estua laserra

Aurkibidea

1. 1550nm-en sarrera DFB 100KHz BTF lerro-zabalera estua laserra

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba fitxa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

1550nm DFB 100KHz BTF Narrow Linewidth Laser da banda estua eta ultraegonkorra eskatzen duten doitasun handiko aplikazioetarako diseinatua argi iturriak. 1550 nm-ko uhin-luzeran funtzionatzen du, laser honek <100KHz-a du lerro zabalera, > 50 mW irteera potentzia. WDMrako (Wavelength Division) aproposa da Multiplexazioa) sistemak, zuntz optikoko sentsoreak eta proba-ekipoak baxua eskatzen dutenak lerro-zabalera eta garbitasun espektral handia. Funtzionatzean, gailu honek a igortzen du intentsitate handiko laser izpiak. Ez begiratu zuzenean zuntz amaierako aurpegira; egiten beraz, begietako lesioak eragin ditzake.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Multi-Quantum Beno (MQW);

● Alta irteera potentzia> 50mW;

● 14 pin BTF paketea TEC, termistorea eta isolatzaile optikoa.

Produktuen Aplikazioak

● Lidar;

● Laborategia estua lerro zabalerako argi iturriak eta proba optikoa;

● Zuntz optikoa komunikazioak;

● Zuntz optikoko sentsorea.

Produktua Xehetasunak

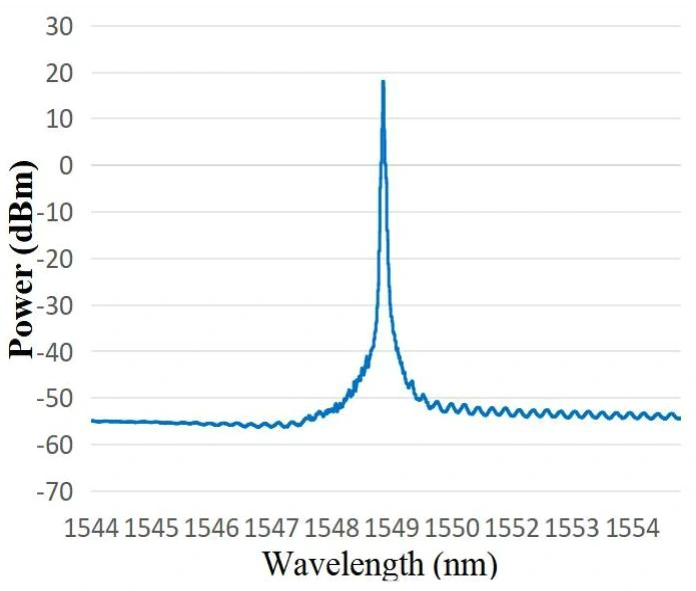

● Espektro tipikoa: 1549.38nm, WL tolerantzia 1550+/-2nm izan daiteke.

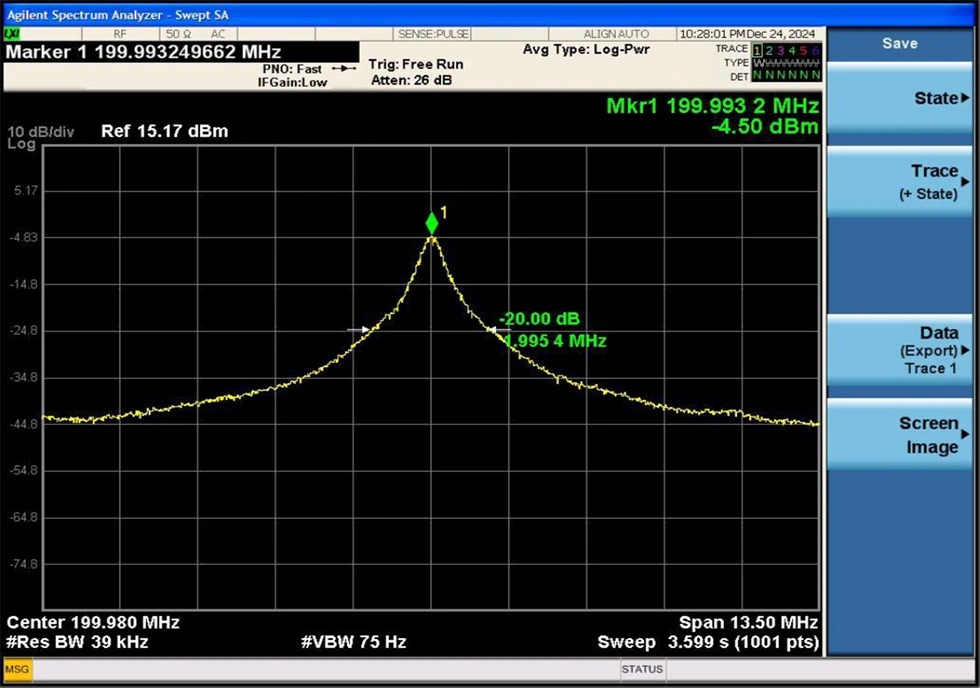

● Lerro-zabalera tipikoa: 3 dB espektro-zabalera <100 KHz (20 dB berdin lerro zabalera / 20)

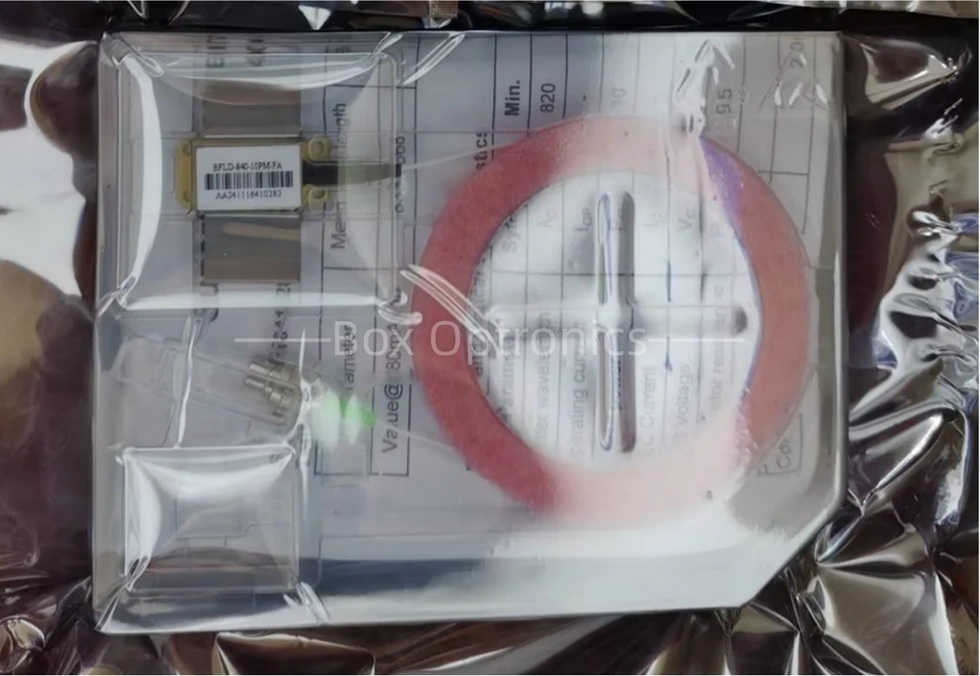

● Enbalatzeko adibidea

* Gailu autonomoa; ez dago integratutako kontrolatzailerik (kanpoko kontrolatzailea aukerakoa).

Eskaeraren informazioa

adibidez: BNLD-1550-11HSM-FA2

(Eskaeraren informazioa: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW irteerako potentzia, SM zuntzarekin, FC/APC konektorearekin, 2 motako pin-out).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badira batzuk stock daude, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Egiaztatu produktuaren funtzionamendu-zirkuituaren egonkortasuna saihesteko pultsu-korronteek eragindako kalteak.

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.

● Gailua erabiltzean, errespetatu zorrotz funtzionamendu-tentsioa eta fitxan zehaztutako egungo barrutiak. Funtsezko parametroak —Ith barne (Atalase-korrontea), Iop max (funtzionamendu-korronte maximoa), Vop max (gehienezkoa Eragiketa-tentsioa) eta λc (Erdiko uhin-luzera) erreferentzia egin behar da zehazki, bidaltzeko unean emandako proba-txostenean.Oharra:Funtzionamendua puntuazio maximo absolutuetatik haratago gailuari kalte iraunkorrak eragin diezazkioke.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
