1550nm-ko lerro zabalera estua Pigtailed DFB laser koaxiala

Produktuaren ikuspegi orokorra - 1550 nm lerro zabalera estua Pigtailed DFB laser koaxiala

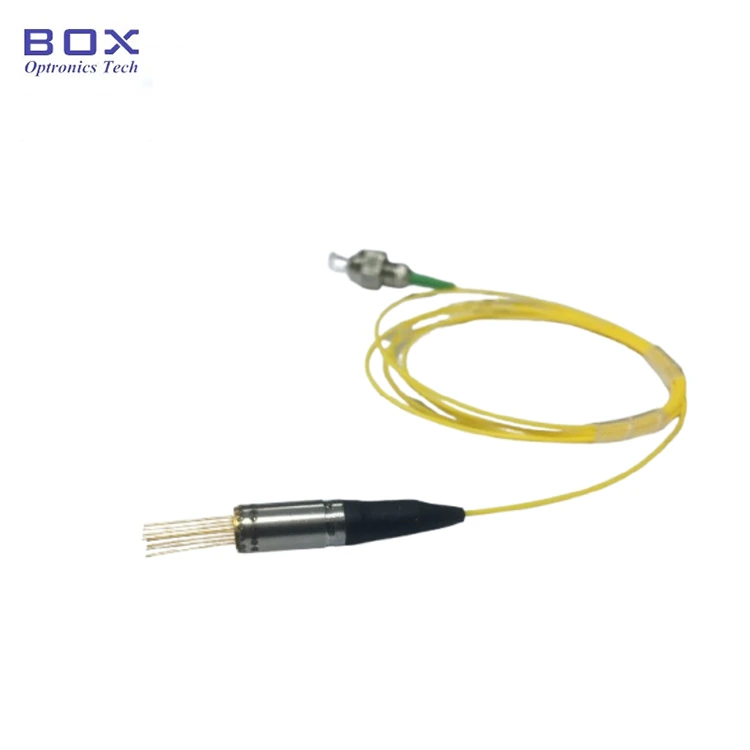

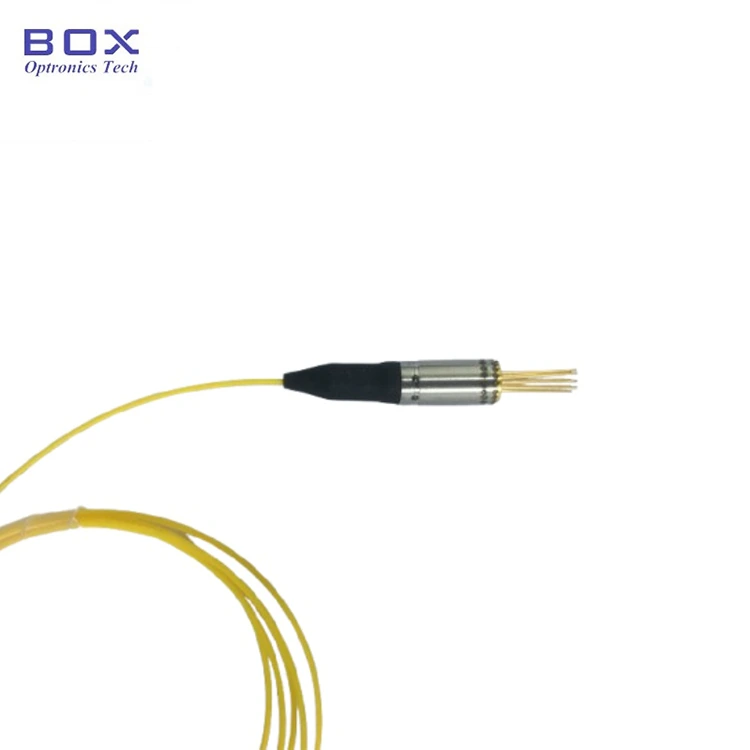

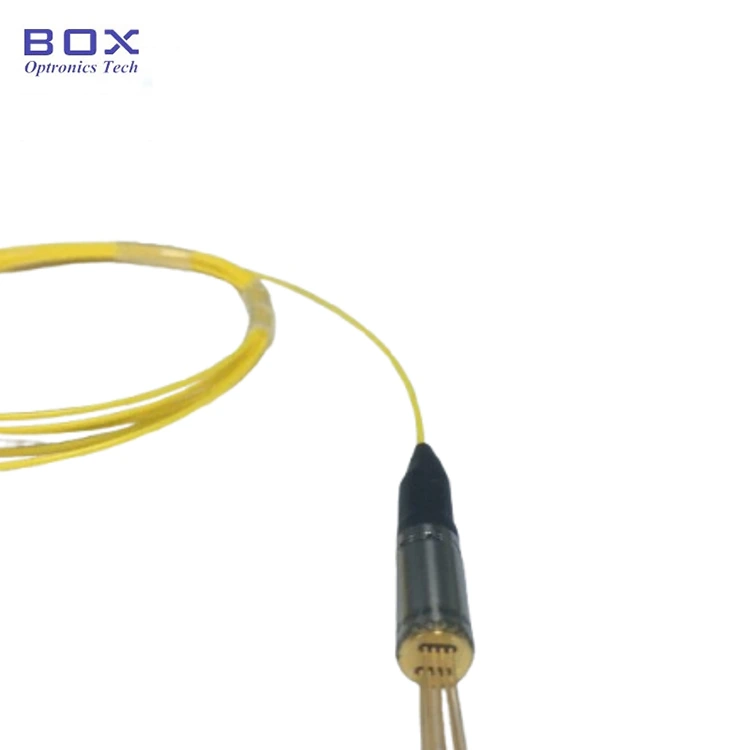

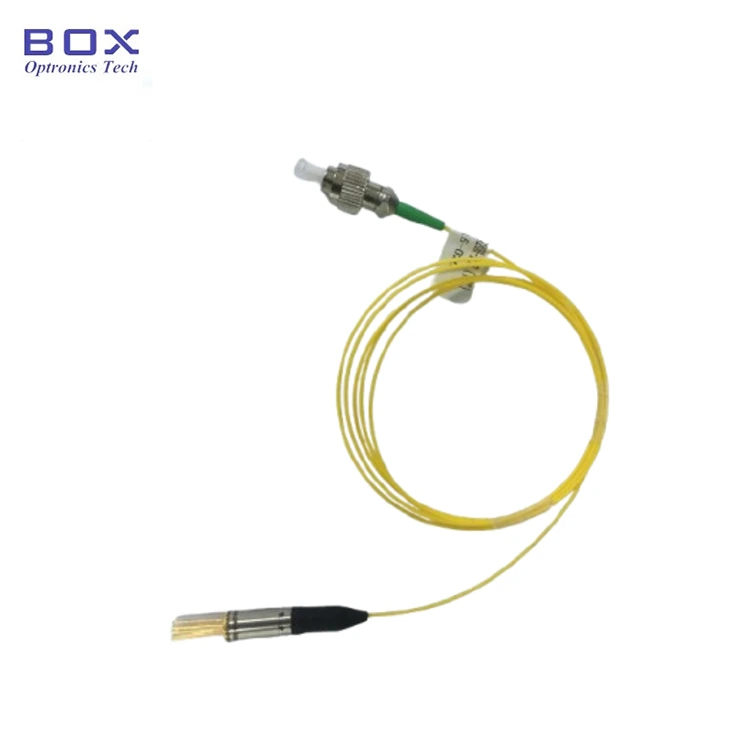

Box Optronics-en 1550 nm-ko lerro zabalera estuko koaxial pigtailed laser TEC bidez hoztutako feedback-laser banatua da, LiDAR bitarteko sistemetarako eta gidatzeko aplikazio autonomoetarako diseinatua. 1550 nm-ko erdiko uhin-luzeran funtzionatzen du, modu bakarreko zuntzaren bidez ≥2mW-ko irteera optikoa eta ≤500kHz-ko lerro-zabalera espektrala ematen du, autoheterodino metodoa erabiliz neurtuta. Laserrak hozgailu termoelektrikoa (TEC), termistorea, InGaAs PIN monitorearen fotodiodoa eta isolatzaile optikoa integratzen ditu pakete ardazkide trinko batean, FC/APC edo SC/APCfiber pigtail batekin.

Ezaugarri nagusiak -1550nm lerro-zabalera estua Pigtailed DFB laser koaxiala

· Erdiko uhin-luzera: 1550 nm, +/-3 nm WL tolerantzia

· Lerro-zabalera espektral estua: ≤500kHz (autoheterodina neurtzeko metodoa)

· Irteerako potentzia optikoa: 2 mW gutxienez (SM zuntz irteera)

· Isolatzaile optiko integratua: ≥30dB isolamendua

· Hozgailu termoelektriko integratua (TEC) eta termistorea

· InGaAs PIN monitorearen fotodiodoa

· Zarata txikia, distortsio gutxiko funtzionamendua

· Fidagarritasun handia eta funtzionamendu-bizitza luzea

Aplikazio tipikoak -1550nm-lerro zabalera estua Pigtailed DFB laser koaxiala

· FMCW LiDAR sistemak gidatzeko autonomorako eta ADAS

· LiDAR koherentea distantzia eta abiadura aldi berean neurtzeko

· LiDAR sistemak 3D irudietarako eta nabigazio autonomorako

· Robotikarako, AGV nabigaziorako eta automatizaziorako LiDAR sistema industrialak

· Komunikazio optikoko proba-sistema koherenteak eta neurketa optikoko ekipoak

· Zuntz optikoko sentsore sistema banatuak

· Maiztasun optikoko domeinuko reflectometria (OFDR)

· Fonikaren ikerketa eta laborategiko detekzio koherentearen esperimentuak

· OEM integrazioa LiDAR moduluetan, automobilgintzako sentsoreetan eta sentsore industrialeko ekipoetan

Produktuaren zehaztapenak -1550nm lerro zabalera estua Pigtailed DFB laser koaxiala

Gehienezko balorazio absolutuak (Tc = 25 °C)

Ezaugarri optiko-elektrikoak (Tc = 25°C)

TEC eta termistorearen ezaugarriak

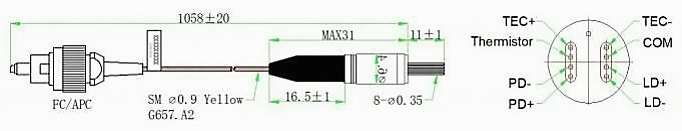

Pakete eta pin definizioa

Pakete-mota: Pakete Hermetiko Coaxial TECrekin

Eraikitako osagaiak: isolatzaile optikoa, hozgailu termoelektrikoa (TEC), termistorea, InGaAs PIN monitorearen fotodiodoa

Eskaerari buruzko informazioa -1550nm lerro zabalera estua Pigtailed DFB laser koaxiala

Ereduzko Nomenklatura

BLD - X XX XX X - X XX (XX)

Adibidea: BLD-ND5502H-IFA(TEC)

Fitxa teknikoa -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Fitxa teknikoa

Maiz egiten diren galderak (FAQ)

G: Zer esan nahi du "lerro-zabalera estuak" eta zergatik da garrantzitsua LiDARrentzat?

A: Lerro-zabalera espektralak laserren maiztasun optikoaren espektroaren zabalera adierazten du. Laser honek < 500 kHz-ko linea-zabalera ematen du, auto-heterodina metodoaren bidez neurtuta. Lerro-zabalera estuago batek, oro har, koherentzia luzera handiagoa izaten du, eta hori garrantzitsua da FMCW LiDAR bezalako detekzio-teknika koherenteetarako.

FMCW LiDAR sistemetan, transmititutako eta islatutako seinale optikoek oztopatzen dute irismena eta abiadura neurtzeko erabiltzen den taupada-seinalea sortzeko. Lerro zabaleko laser batek koherentzia mantentzen, fase-zarata murrizten eta neurketaren sentikortasuna hobetzen laguntzen du distantzia luzeko eta bereizmen handiko aplikazioetan.

G: Zein da lerro zabalera estuko laser koaxial honen eta tximeleta-paketatutako DFB laser baten artean?

A: Desberdintasun nagusia paketearen forma faktorea da. Produktu honek pakete koaxial trinko bat erabiltzen du TEC, termistorea, monitorearen fotodiodoa eta isolatzaile optikoa dituena, espazioan mugatutako LiDAR moduluetarako eta zuntzarekin akoplatutako OEM integraziorako egokia da.

Tximeleta-paketatutako DFB laserek normalean interfaze elektriko gehiago eta malgutasun handiagoa eskaintzen dituzte laborategiko sistemetarako, telekomunikazioetarako ekipamenduetarako eta diseinu termiko edo elektriko pertsonalizatuak behar dituzten aplikazioetarako.

Pakete egokia sistemaren eskakizunen araberakoa da, tamaina, kudeaketa termikoa, interfaze elektrikoa eta integrazio metodoa barne.

G: 1550nm-ko uhin-luzera begietarako segurua al da automozioko LiDARrako?

E: 1550 nm-ko uhin-luzera eskualdea, oro har, begi-seguruagoa da LiDAR aplikazioetarako, 905 nm bezalako uhin-luzera laburrarekin alderatuta. 1550 nm inguruan, begiaren aurreko egituren xurgapenak erretinaren esposizioa nabarmen murrizten du, eta LiDAR sistemak ahalbidetzen du ahalbidetutako potentzia optiko-maila handiagoak lor ditzakete laser-segurtasun estandarren arabera.

Begien segurtasunaren azken sailkapena sistema osoaren diseinuaren araberakoa da, irteerako potentzia, izpien dibergentzia, modulazio formatua, esposizioaren iraupena eta IEC 60825 bezalako estandarrak betetzea barne.

G: Zein da gutxieneko eskaera-kopurua (MOQ)?

A: MOQ 2 pieza da.
