785nm FP Butterfly Laser Diodoa

Aurkibidea

1. 785nm-en sarrera FP Butterfly Laser Diodoa

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba fitxa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

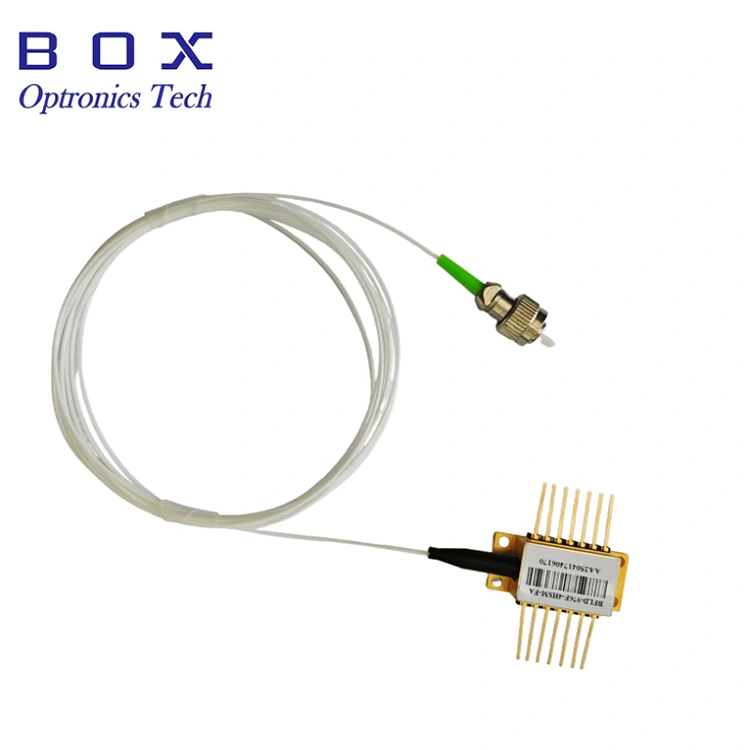

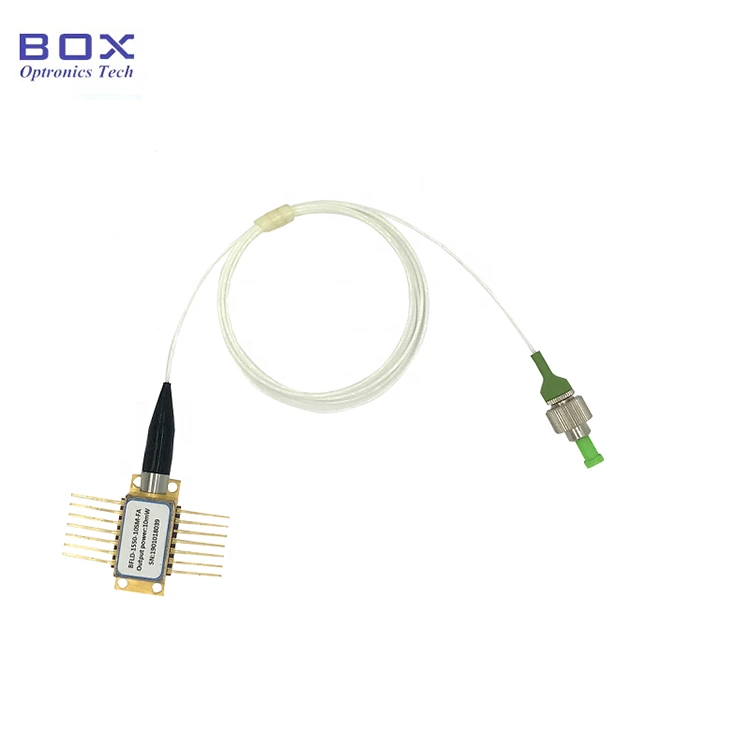

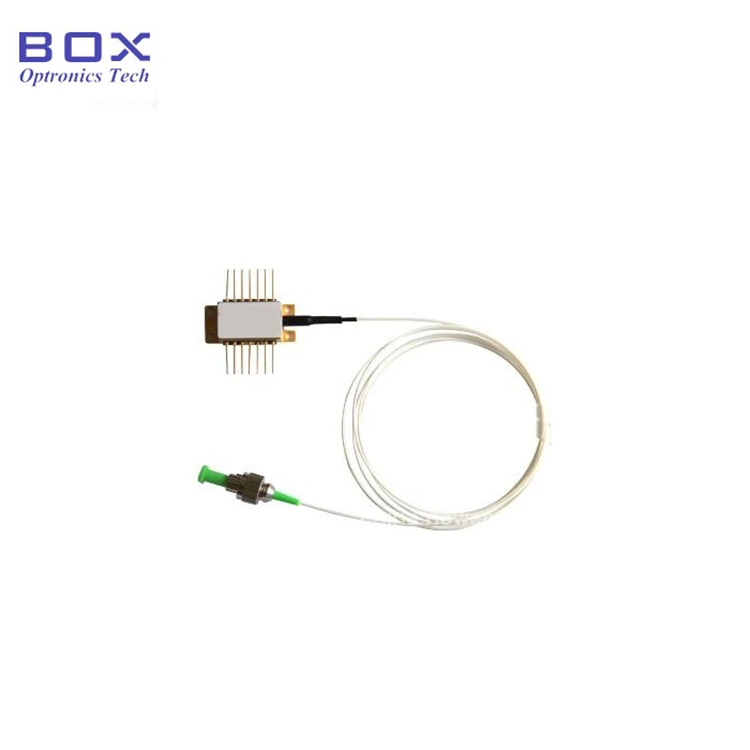

Hau 785nm FP Butterfly Laser Diodo bat da, gora agertzen dena 30 mW irteerako potentziara. Zuntz mota izan daiteke SM785-HP edo PM780-HP, eta TEC, monitorearen fotodiodoa eta termistorea integratzen ditu. The 900um babes-hodia eta FC/APC konektorea aukerakoak dira. Pinek eskatzen badute soldadura, soldadura-tenperaturak ez du 260 °C baino handiagoa izan behar, eta soldadura-denbora ezin da 10 segundo baino gehiago izan. Modulu/Benchtop pakete bat kontrolatzaile-zirkuitu batekin, 50mW irteerako potentzia eskuragarri dago.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● SM785-HP edo PM780-HP zuntza;

● Irteera potentzia piztu 30mW-ra;

● 14 pin BTF paketea TEC, termistorea eta Monitorea PD.

Produktuen Aplikazioak

● Argi iturria;

● Zuntz optikoko sentsazioa sistema;

● Materialen tratamendua.

Produktuaren xehetasunak

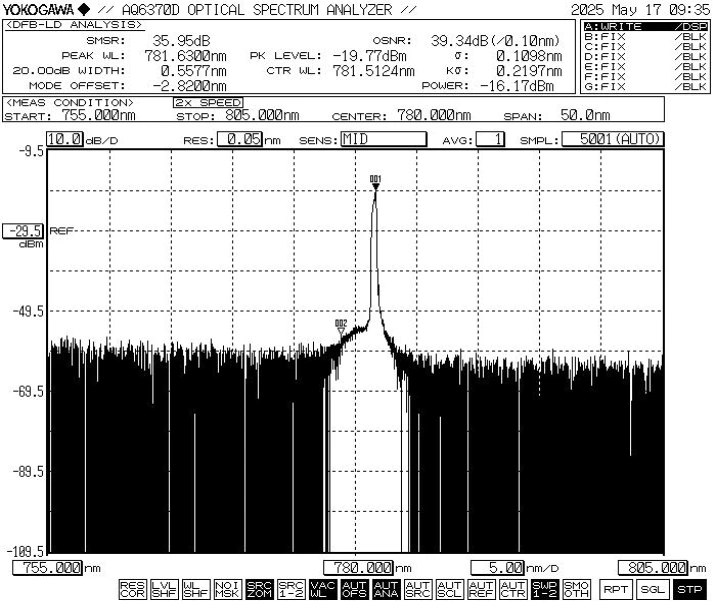

● Espektro tipikoa: 785nm, WL tolerantzia +/-10nm.

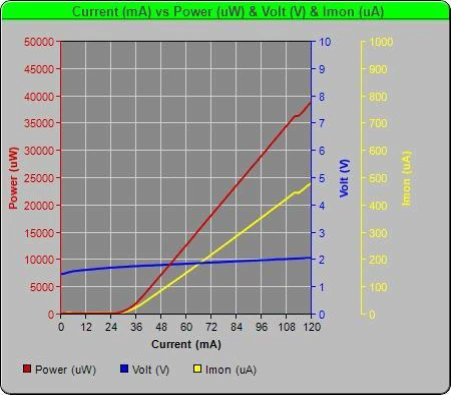

● PIV-785nm 30mW FP Butterfly Laser Diodoa

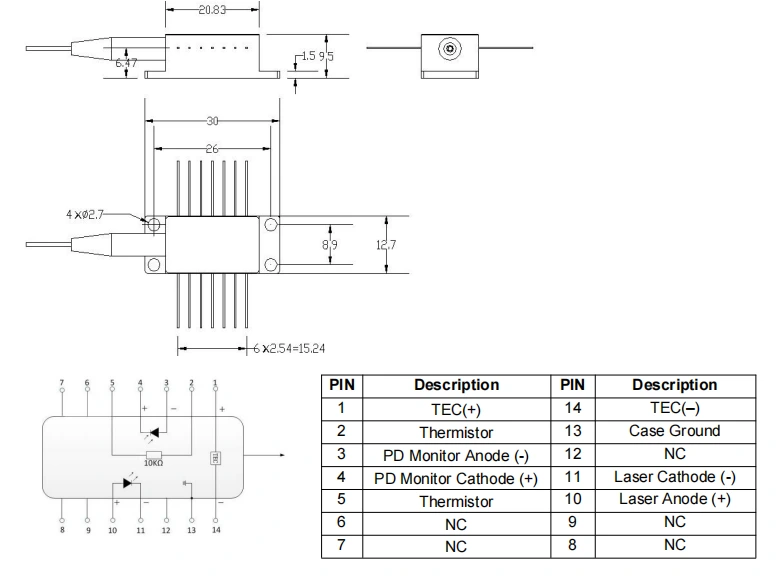

● Paketeen marrazkia eta PIN-OUT Definizioa (Unitatea: mm) -785nm FP Butterfly Laser Diodoa

● Osagarri estandarrak

* Gailu autonomoa; ez dago sartutako kontrolatzailerik (modulu paketea kontrolatzaile batekin zirkuitua aukerakoa da).

Agindua informazioa

adibidez: BFLD-F785-30SM-FA

(Eskaera informazioa: 785nm FP Butterfly Laser Diodo, 30mW irteera potentzia, SM Hi780 zuntza, FC/APC konektorea, ponpa-pin).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu eta ordainketa baldintzak

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak

● Laser Erradiazio Arriskua: Gailua denean martxan dagoen, intentsitate handiko laser izpi bat igortzen du. Ez begiratu zuzenean zuntz amaierako aurpegia, horrek begietako lesioak eragin ditzake eta.

● ESD babesa: Gailu hau da elektrostatiko-sentikorra. Hori dela eta, estatikoen aurkako babes neurri zorrotzak behar dira ontziratzean, garraiatzen eta erabiltzean. Gainera, neurriak hartu behar dira elikatze-horniduraren igoerak saihesteko, hori ez egiteagatik gailuari kalte iraunkorrak eragin diezazkioke (adibidez, ekipo egokia ziurtatu lurrera eta eskumuturreko uhal antiestatiko bat eraman).

● Zuntz eta Gailuen maneiua:Optikoa zuntzak hauskorrak dira. Ez tira gailua zuntza erabiliz. Sartzean edo gailua entxufetik kenduz gero, ez egin presiorik ez tiratu mahuka gailuaren karkasaren atzeko aldean. Konektoreak dituzten gailuetarako, ziurtatu gailua eta zuntz-konektorea aldi berean altxatzen direla instalazioan edo kentzean.

● Pin soldadura baldintzak: Pinak bada soldatu behar da, soldadura-tenperaturak ez du 260 °C-tik gorakoa izan behar, eta soldatzeko denborak ez du 10 segundotik gorakoa izan behar. Arreta berezia jarri honakoa: soldadura prozesuan zehar, gailuak elikadurarik gabe egon behar du egoera, eta soldadura behar bezala lurreratu behar da.

● Pizteko eragiketa: Pizteko garaian prozesua, inoiz ez aplikatu korronte handirik zuzenean, horrek txipa kaltetu dezakeelako. Horren ordez, piztu gailua txiparen ataritik gertu dagoen uneko maila batean, eta gero, pixkanaka handitu korrontea pixkanaka-pixkanaka nahi den mailara arte iristen da.

● Hozteko eta pizteko sekuentzia: Aurretik osagai guztiak piztuz, lehenik hozkailua aktibatu eta gero jarraitu potentzia inkrementala - urratsak igo txipak gainberotzea eta gainkarga saihesteko.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
