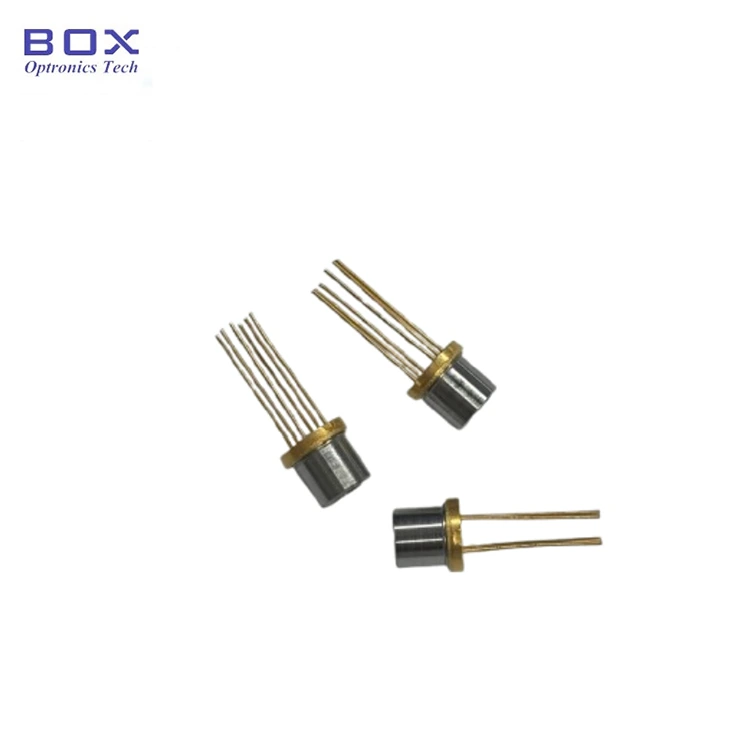

1392nm DFB Laser Diodo TO-CAN

Produktuaren ikuspegi orokorra -1392nm DFB Laser Diodo TO-CAN

Box Optronics-eko 1392nm DFB Laser Diodo TO-CAN (eredua: BLD-D1392.5TO60-AL) 1392.5nm erdiko uhin-luzera (1391.5-1393.5nm) eta 5mW-ko irteera optikoa 7 fokuko lente asferiko baten bidez ditu. Espazio libreko akoplamendu optikorako diseinatua, 1392nm-ko DFB laser diodo hau egokia da gas-zelulen akoplamendurako, gas-analisirako eta sentsazio optikoko sistema integratzeko.

TEC eta termistore integratuak tenperatura kontrola onartzen du uhin-luzera egonkortzeko. 6 pin konfiguraziodun TO60 metal pakete hermetiko batek forma-faktorea trinkoa eta sendoa eskaintzen du gas analizatzaileentzat eta sentsazio optikoko tresn industrialentzat.

Ezaugarri nagusiak -1392nm DFB Laser Diodo TO-CAN

· Erdiko uhin-luzera: 1392,5 nm (barrutia 1391,5-1393,5 nm), +/-1 nm uhin-luzeraren zehaztasun handia

· Irteera optikoko potentzia handia: 5 mW gutxienez

· Atalase baxuko korronte

· Hozgailu termoelektriko integratua (TEC), termistorea

· TO60 pakete hermetiko trinkoa lente asferikoen irteerarekin

Aplikazio tipikoak-1392nm DFB Laser Diodo TO-CAN

· Ur-lurruna (H₂O) detekzioa TDLAS erabiliz

· Espazio libreko gas-zelulen espektroskopia

· 1392 nm-ko DFB laser-iturri gas-analizatzaileetarako

· Prozesu industrialaren hezetasuna kontrolatzea

· Gasak hautemateko eta espektroskopia optikorako tresnak

· Fonikaren ikerketa eta OEM gasak aztertzeko sistemak

Produktuaren zehaztapenak -1392nm DFB Laser Diodo TO-CAN

Gehienezko Balorazio Absolutuak

Ezaugarri Elektrooptikoak (T = 25 °C)

TEC Ezaugarriak

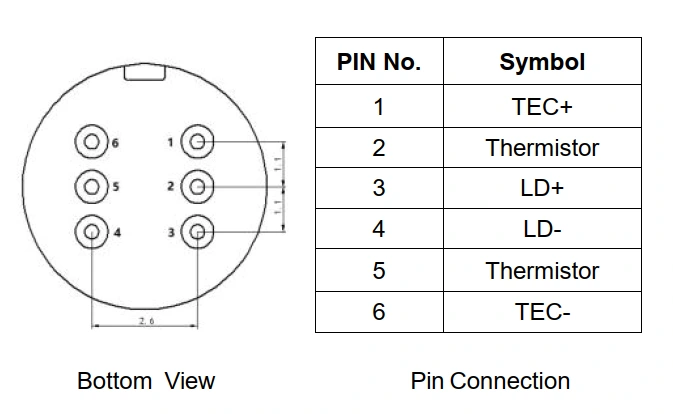

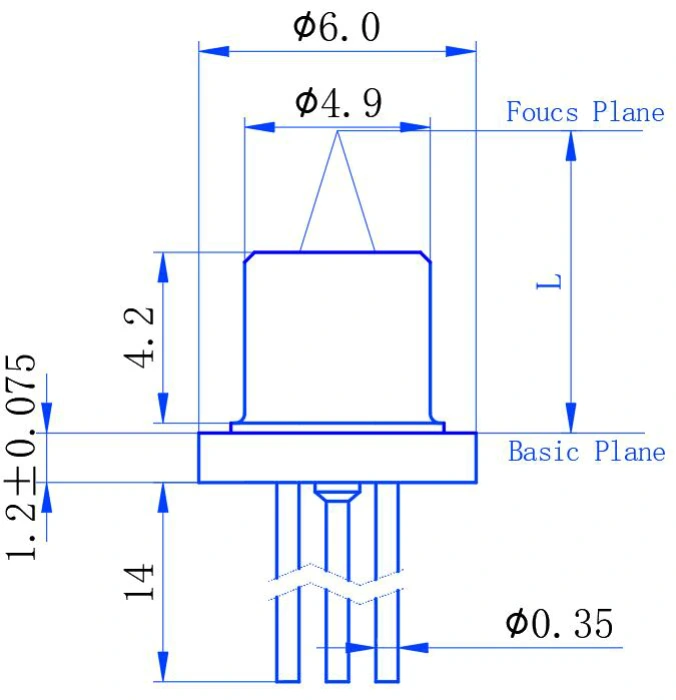

Pakete eta pin definizioa

Eskaeraren informazioa -1392nm DFB Laser Diodo TO-CAN

Ereduzko Nomenklatura

BLD - D XXXX TO XX - X

Adibidea: BLD-D1392.5TO60-AL

Fitxa teknikoa -1392nm DFB Laser Diodo TO-CAN

Fitxa teknikoa

Maiz egiten diren galderak (FAQ)

G: Zer gas detekta daiteke 1392nm DFB laserarekin?

A: 1392nm-ko uhin-luzera ur-lurruna (H₂O) xurgapen-espektroskopiarako erabiltzen da eta TDLAS-en oinarritutako hezetasuna eta ur-lurruna detektatzeko aplika daiteke. Xurgapen-lerro espezifikoak eta funtzionamendu-baldintzak gas-kontzentrazioa, bide optikoaren luzera eta sistemaren diseinuaren arabera ebaluatu behar dira. Box Optronics-ek DFB laser diodoak ere eskaintzen ditu beste uhin-luzera batzuetan gas sentsazio-baldintza desberdinetarako.

G: Zein da TO60 DFB laser honen eta tximeleta-paketatutako DFB laser baten artean?

A: Desberdintasun nagusiak pakete formatua, interfaze optikoa eta kostua dira.

TO60 bertsioak TEC, termistore eta lente asferiko integratuta dituen metalezko lata hermetiko trinko bat dauka, espazio libreko akoplamendu optikorako.

Butterfly DFB laserrak normalean zuntz-pigtailed irteerarekin eskuragarri daude eta funtzio osagarriak integra ditzakete, hala nola isolatzaile optikoa eta monitorearen fotodiodoa, konfigurazioaren arabera.

Bere pakete sinpleagoarekin eta espazio libreko irteera optikoarekin, TO60 bertsioak aukera errentagarriagoa eskaintzen du gasa hautemateko eta beste aplikazio batzuetarako, non zuntz akoplamendua eta funtzio integratu osagarriak behar ez diren. Aukeraketa behar den akoplamendu optikoaren metodoaren, paketearen tamainaren eta sistemaren arkitekturaren araberakoa da.

G: Nola hobetzen du TEC integratuak gasak detektatzeko errendimendua?

A: TEC integratuak eta 10kΩ termistoreak DFB laserrentzako tenperatura kontrolatzen du, funtzionamendu-baldintza egonkorrak mantentzen eta tenperatura-aldaketek eragindako uhin-luzeraren noraeza murrizten laguntzen dute. Tenperaturaren kontrola garrantzitsua da TDLAS sistemetan, laser uhin-luzerak xede-absortzio-eginbidearekin lerrokatuta egon behar duelako. TEC zehaztapenak laser funtzionamendu-tenperatura-tartearekin eta gas-sentsore sistema osoaren eskakizunekin batera kontuan hartu behar dira.

Lotutako produktuak

· 1392nm 10mW DFB Butterfly Laser Diodoa

· 760nm 10mW DFB Butterfly Laser Diodoa

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB laser diodoa CO2 detektatzeko

· 1 mm-ko Eremu Aktiboa InGaAs PIN fotodiodoa

Eragiketa-oharrak eta manipulazioa

· Laser diodoak deskarga elektrostatikoen (ESD) sentikorrak diren gailuak dira. Manipulatzean ESD babesteko prozedura egokiak jarraitu behar dira beti.

· Moduluak gailu erdieroale arrunten moduan maneiatu behar dira, kalte elektrostatikoak saihesteko. Seguru gordetzeko eta garraiatzeko, moduluak ESD-aren aurkako materialarekin ontziratu behar dira.

· Moduluak PCB batean muntatzeko, lan-mahaia, soldadura eta giza gorputza lurreratu behar dira.

· Gordetu erabili gabeko gailuak biltegiratze-tenperaturan (-40°C eta +85°C) gomendatutako biltegiratze-tenperaturan (-40°C eta +85°C) ESD-ren aurkako ontzietan.

· Ez gainditu datu-orrian zehaztutako gehienezko puntuazio absolutuak, 100 mA-ko gehienezko aurrerako korronte eta 2 V-ko gehienezko aurrerako tentsioa barne.

· Erabili beti korrontea mugatzeko eta gain-tentsioaren babesa duen laser-diodoaren kontrolatzailea.

· Gaitu TEC tenperatura egonkortzea laser diskoaren korrontea aplikatu aurretik, errendimendu eta uhin-luzeraren egonkortasun ezin hobea lortzeko.

· Ez ukitu lente asferikoen azalera hatz hutsekin kutsadura saihesteko. Garbiketa behar izanez gero, erabili alkohol isopropilikoa (IPA) eta litxarrik gabeko zapi bat.

· Soldatzearen biribiltze tenperatura: gehienez 260 °C 10 segundoz. Saihestu gehiegizko soldadura denbora edo tenperatura.
