C-band Tunable Laser Modulua

Produktuaren ikuspegi orokorra-C-band Tunable Laser Module

Box Optronics-eko C-band Tunable Laser Module (ATLS4 / HTLS4 Series) laser modulu trinko eta integratua C-bandaren uhin-luzera eta zuntz-akoplatutako irteera osoa estaltzen dituena da.

ATLS4 eredua uhin-luzera zehaztasunez sintonizatzeko optimizatuta dago, 10 pm-ko uhin-luzera-tamaina tipikoa, ≤100 µs-ko uhin-luzera aldatzeko denbora eta lerro-zabalera estua 5 MHz-tik beherako errendimendua eskaintzen duena. Zehaztasun espektral handia eskatzen duten aplikazioetarako aproposa da, besteak beste, FBG galdeketa, banda estuko iragazki optikoen karakterizazioa, DWDM osagaien probak eta neurketa fotonikoak doitzeko.

HTLS4 eredua uhin-luzera azkar eskaneatzeko aplikazioetarako diseinatuta dago, uhin-luzera doitzeko erantzun azkarra 1 µs-ra arte, 1000 nm/s-tik gorako abiadura handiko eskaneatzeko gaitasuna eta gutxi gorabehera 1 MHz-eko lerro-zabalera ditu. FBG sentsazio dinamikorako, errendimendu handiko osagai optikoen probak egiteko eta eskuratze espektral azkarreko aplikazioetarako optimizatuta dago.

Bi modeloek pakete mekaniko, interfaze elektriko eta zuntz irteerako konfigurazio bera partekatzen dute, sistema-diseinatzaileei errendimendu-maila egokia hauta dezaten aplikazioaren eskakizunetan oinarrituta, integrazio mekaniko edo elektrikoaren diseinua aldatu gabe.

Funtsezko Ezaugarriak-C-Band Tunable Laser Modulua

• C bandako uhin-luzera sintonizatzeko tarte zabala: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Uhin-luzeraren zehaztasun handia: ±22:00 absolutua, ±14:00 egonkortasuna, <15:00 errepikakortasuna

• Sintonizazio-abiadura azkarra: ≤100µs (ATLS4) / ≤1µs (HTLS4) urrats bakoitzeko

• Eskaneatzeko abiadura handia: >40 nm/s 22:00etan (ATLS4) / >1000 nm/s 20:00etan (HTLS4)

• Uhin-luzera finaren urratsa: 22:00etan ohikoa (ATLS4) / 20:00etan ohikoa (HTLS4)

• Irteera-potentzia handia: >10dBm (10mW) sintonizazio eremu osoan

• Potentzia-egonkortasun bikaina: ±0,05 dBm

• Potentzia lautasun ona: ≤±0,3dB

• Albo-moduaren kentze-erlazio handia: >35 dB (ATLS4) / >40 dB (HTLS4)

• Intentsitate erlatibo baxuko zarata: <-135 dB/Hz

• Lerro zabalera estua: <5MHz (ATLS4) / ~1MHz ohikoa (HTLS4), estatikoa

• FC/APC zuntz konektorearen irteera estandarra

• Modulu trinkoaren forma-faktorea: 134x104x21 mm

• 5V DC hornidura, <5W ohiko energia-kontsumoa

• Funzionamendu-tenperatura-tarte zabala: -20 °C eta +65 °C artean

Aplikazio tipikoak-C-band Tunable Laser Modulua

• Fiber Bragg grating (FBG) demodulazio eta galdeketa sistemak

• Gailu optiko pasiboen proba eta karakterizazioa (txertatze-galera, itzulera-galera, iragazkien erantzuna)

• DWDM osagaien eta uhin-luzera zatitzeko multiplexagailuaren proba

• Tenperatura, tentsioa eta bibrazioak neurtzeko zuntz optikoko sentsore sistemak

• Zubi, tunel, kanalizazio eta aerosorgailuen palen egitura-osasuna kontrolatzea

• Laser iturri sintonizagarriak espektro optikoa neurtzeko eta aztertzeko

• Ikerketa eta garapena fotonika eta komunikazio optikoko laborategietan

• OEM integrazioa proba eta neurketa optikoko ekipoetan

Produktuaren zehaztapenak-C-band Tunable Laser Module

Optikoen eta uhin-luzeraren zehaztapenak

Zehaztapen mekanikoak eta elektrikoak

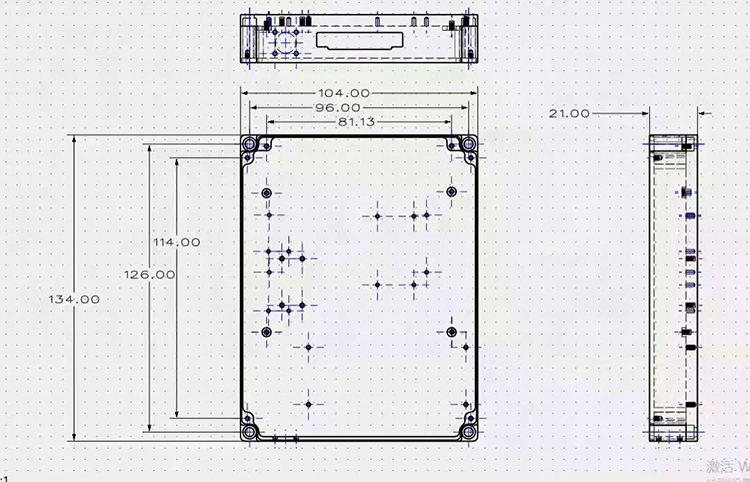

Paketearen neurriak-C-banda sintonizagarria den laser modulua

Moduluaren neurriak: 134 mm (L) × 104 mm (W) × 21 mm (H)

Informazioa eskatzeko C-Band Tunable Laser Modulua

Ereduzko Nomenklatura

XTLS4-C-banda

Adibideak: ATLS4-C-Band, HTLS4-C-Band

Maiz egiten diren galderak (FAQ)-C-band Tunable Laser Module

G: Zein da ATLS4 eta HTLS4 ereduen arteko aldea?

E: ATLS4 eta HTLS4-ek pakete mekaniko, interfaze elektriko eta zuntz-irteera bera partekatzen dute, baina sintonizazio-abiaduran, urratsen tamainan eta lerro-zabaleraren errendimenduan desberdinak dira.

ATLS4 bertsio estandarrak 10 pm-ko uhin-luzera-tamaina, ≤100 µs-ko uhin-luzera aldatzeko denbora, >40 nm/s eskaneatzeko abiadura (10 pm-ko urratsa) eta <5 MHz-ko lerro-zabalera estua eskaintzen du, bereizmen handiko neurketa espektraletarako eta zehaztasun optikoko karakterizaziorako aproposa da.

HTLS4 abiadura handiko bertsioak ≤1 µs-ko uhin-luzera aldatzeko denbora eta >1000 nm/s eskaneatzeko abiadura eskaintzen du 20 pm-ko uhin-luzera-urratsaren bereizmenarekin, FBG azkar galdetzeko, zuntz dinamikoaren sentsaziorako eta errendimendu handiko osagai optikoen probak egiteko aproposa da.

Hautatu eredua eskaneatzeko abiaduraren, uhin-luzeraren bereizmenaren eta seinalearen eta zarataren erlazioaren aplikazioaren eskakizunen arabera.

G: Laser iturri sintonizagarri hau FBG galdeketa sistemetarako erabil al daiteke?

A: Bai. ATLS4 eta HTLS4 sintonizatzeko laser moduluak oso egokiak dira FBG galdeketa sistemetarako. Haien uhin-luzera doitzeko gaitasun zehatzak, uhin-luzera-bereizmen handikoak eta irteera optiko egonkorrak tenperatura, tentsioa eta bibrazio-aldaketek eragindako FBG uhin-luzera aldaketen jarraipen zehatza ahalbidetzen dute. ATLS4 bereizmen handiko analisi espektraletarako optimizatuta dago, eta HTLS4ak, berriz, abiadura handiko eskaneatzeko gaitasuna eskaintzen du FBG sentsazio dinamikorako eta errendimendu handiko neurketetarako.

G: Zein da irteera potentzia eta potentzia lautasuna?

A: Bi modeloek > 10 dBm irteerako potentzia ematen dute sintonizazio-tarte osoan, ± 0,05 dBm potentzia egonkortasunarekin eta ≤± 0,3 dB potentzia lautasunarekin. Potentzia kontrolatzeko begizta integratuak irteerako potentzia koherentea mantentzen du uhin-luzera sintonizatu ahala, potentzia aldakuntzak eragindako neurketa-erroreak murrizten.

G: Zein da gutxieneko eskaera-kopurua (MOQ)?

A: MOQ unitate 1 da. Eskaera-kopuru malguak onartzen ditugu, I+Grako eta prototipoak egiteko unitate bakarretik OEM integraziorako bolumen-ekoizpena arte. Jarri harremanetan gure salmenta-taldearekin eskatutako kantitatean prezio zehatzak lortzeko.

Fitxa teknikoa-C-Band Tunable Laser Modulua

ATLS4-C-Band Tunable Laser Modulua

HTLS4-C-Band Tunable Laser Modulua

Lead Time-C-Band Tunable Laser Modulua

• Ekoizpen estandarra: 1 ~ 2 aste

• Bolumeneko eskaerak: jar zaitez gurekin harremanetan produkzio-egutegia lortzeko

• Eskaera pertsonalizatuak: 3 ~ 4 aste

• Nazioarteko bidalketa: ~5 lanegun (DHL/UPS/FedEx Express)

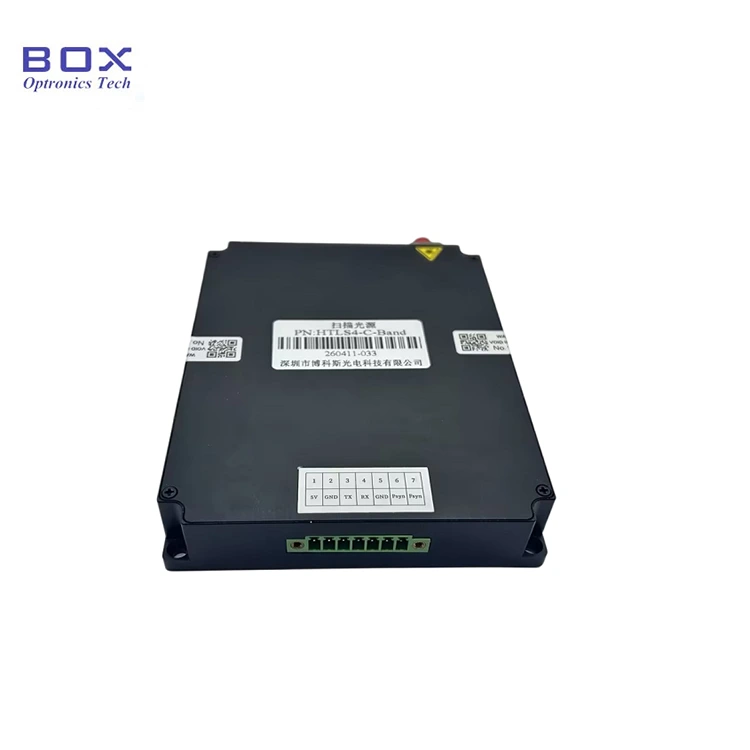

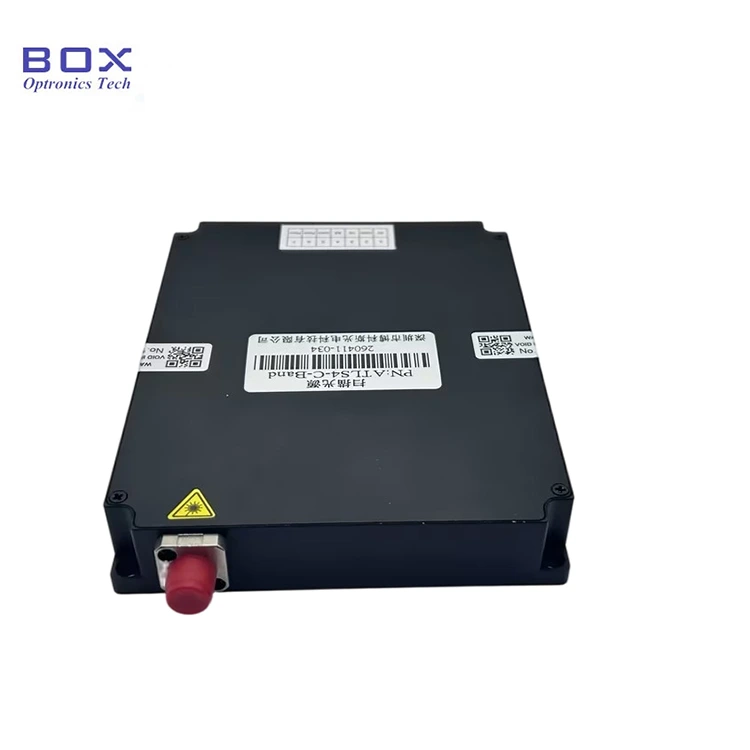

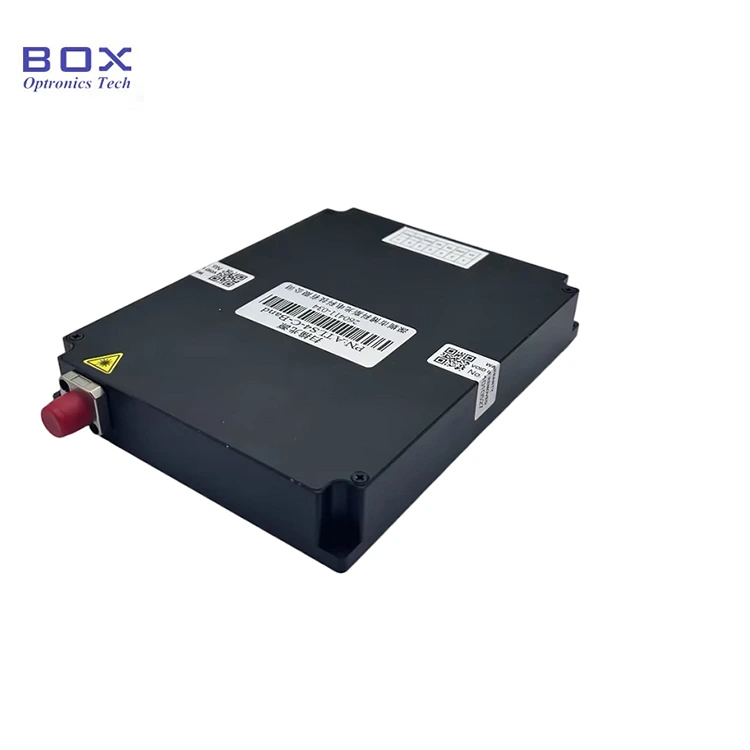

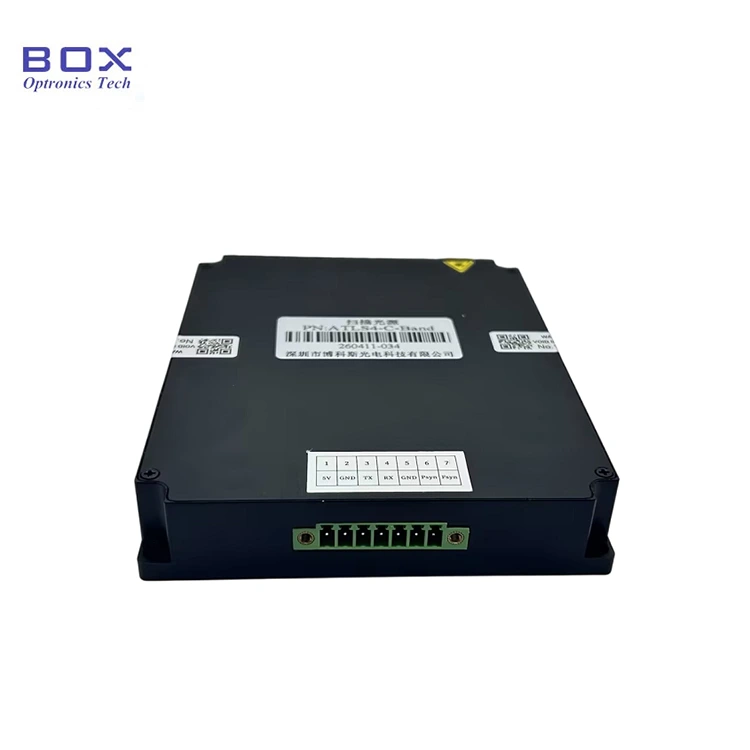

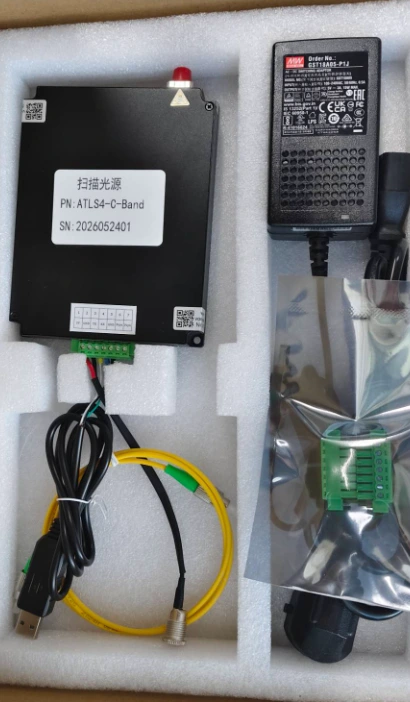

Benetako produktuaren argazkia: C-Band Tunable Laser Module
