Produktuaren aurkezpena-Kanal anitzeko DFB Laser Source

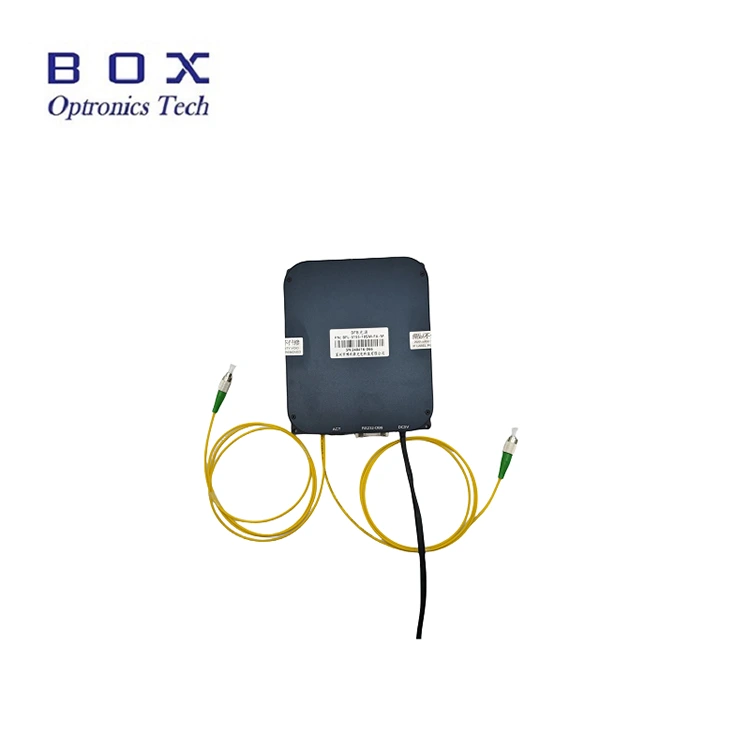

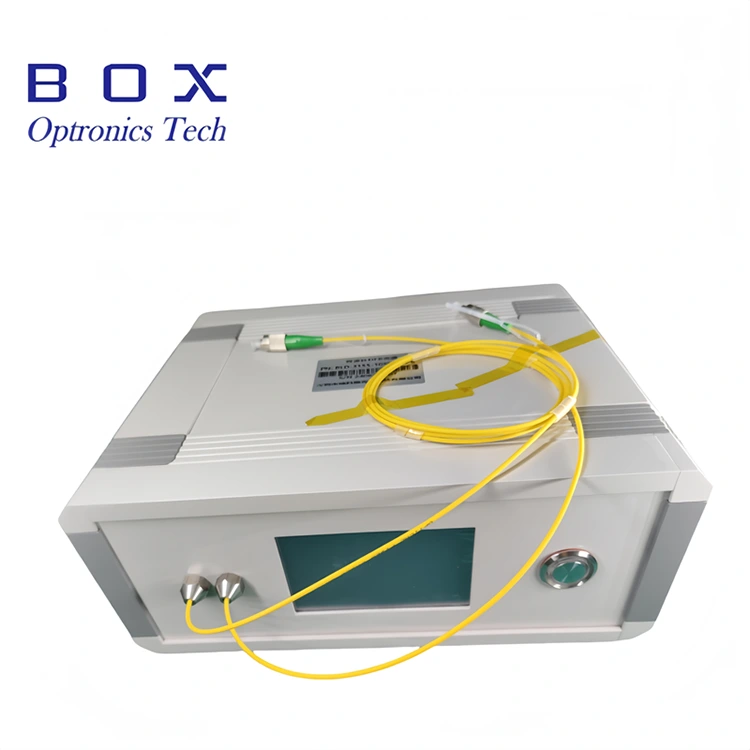

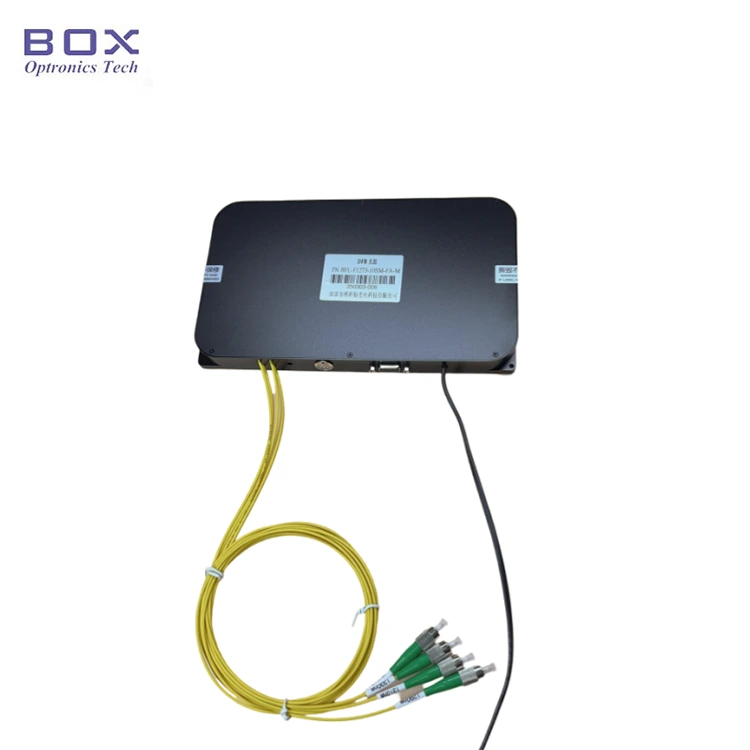

Hau kanal anitzeko DFB Laser Iturria da, libreki konfigura daitezkeen uhin-luzerak eta uhin jarraitua (CW) funtzionamendua dituena. Eskuragarri dauden uhin-aukerak CWDM (1270 ~ 1650 nm), DWDM ITU kanalak 18 ~ 64, LAN-WDM uhin-luzerak, baita 1030 nm eta 1064 nm bezalako uhin-luzera zehatzak ere. Produktua bi konfiguraziotan dago eskuragarri: mahaigaineko unitate autonomoa edo aukera modular integragarria; komunikazio-interfazeez eta monitorizazio-softwarez hornitua. Erabiltzaileek irteera potentzia finko bat edo potentzia erregulagarria den konfigurazio bat aukeratu dezakete. Kanal anitzeko DFB Laser Iturri honek kanal bakarreko argi-iturri gisa edo aldibereko irteera gisa onartzen du hainbat kanaletan.

Produktuaren zehaztapenak-Kanal anitzeko DFB Laser Source

Produktuen Ezaugarriak-Kanal anitzeko DFB Laser Source

● Uhin-luzera eta irteera-potentzia pertsonalizagarriak;

● 2 ~ 16 kanal eskuragarri;

● Irteerako potentzia finkoa edo erregulagarria;

● Irteera-egonkortasun handia, tamaina txikia eta abiarazte azkarra.

Produktuen aplikazioak-Kanal anitzeko DFB Laser Source

● WDM,AWG,PLC gailuen galera diferentziala,itzulera galeraren detekzioa;

● OCT oftalmikoa;

● Zuntz gailuak kalibratzeko eta osagai pasiboen probarako sistemak.

Produktuaren xehetasunak-Kanal anitzeko DFB Laser Source

● Eskuragarri dauden uhin-luzerak (nm):

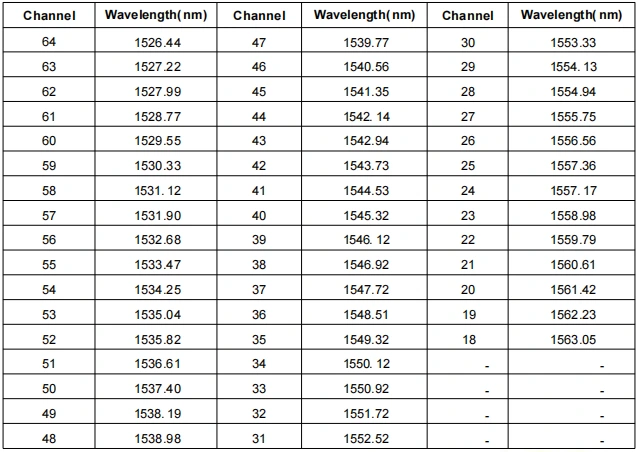

● ITU kanala 18~64 uhin-luzera (mm):

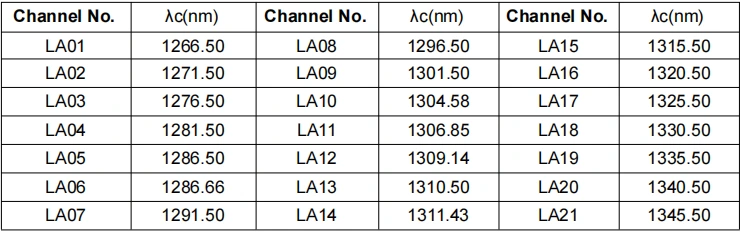

● LAN-WDM uhin-luzerak (mm):

Eragiketa Urratsak-Kanal Anitzeko DFB Laser Iturria

1. urratsa. Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden.

2. urratsa. Elikatze-hornidura: DC kommutazio-iturri batera edo haien elikadura-eskakizunak betetzen dituen elikadura-iturri arautu batera konektatuta. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikatze-egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornitzen da.)

3. urratsa. Irteerako zuntza konektatzea: ireki hauts-kapa zuntz-konektorean edo brida, egiaztatu zuntzaren muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu beharreko gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4. Konektatu ordenagailu ostalarira: erabili USB-RS485 DB9 datu-kablea kanal anitzeko DFB Laser Source eta ordenagailua konektatzeko; ordenagailuak serieko atakako kontrolatzaile dedikatu bat instalatu behar du lehenik serie atakako datu-kablea identifikatzeko, bestela ostalari-ordenagailuaren softwarea eta argi-iturburuko modulua ezin dira behar bezala konektatu eta komunikatuta. Mesedez, galdetu Box Optronics gidaria.

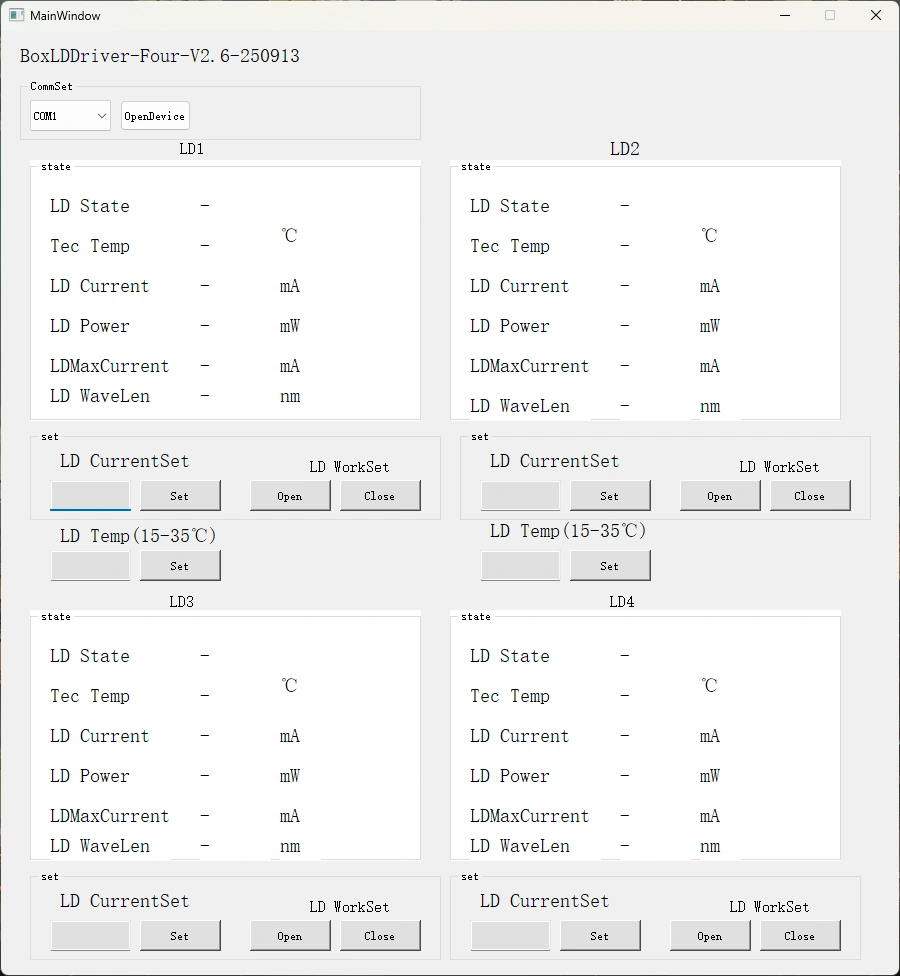

5. urratsa. Kontrol-softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du kanal anitzeko DFB Laser Iturriaren LD korrontea eta LD tenperatura kontrolatzeko. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik irekiko botoian. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)

Fitxa eta Proba fitxa

Fitxa teknikoa

Proba fitxa
