Produktuaren ikuspegi orokorra - Potentzia-neurgailu optikoa

Box Optronics' Optical Power Meter errendimendu handiko neurketa-tresna optoelektroniko bat da, potentzia optiko zehatza hautemateko eta aztertzeko diseinatua. Kalitate handiko silizio (Si) eta indio galio arseniuroa (InGaAs) fotodiodo detektagailuen inguruan eraikita, gure potentzia-neurgailuak neurketa zehatzak eta fidagarriak eskaintzen ditu ultramore, ikusgai, infragorri hurbil eta infragorri erdiko espektro-eremuetan.

Serieak kanal anitzeko bankuko modeloak (PM-MC-4-B5) laborategiko eta ekoizpeneko probak egiteko, eta eskuko kanal bakarreko modelo trinkoak (PM-SC-1-HD) eremuko probak eta tokiko kalibratzeko. Unitate guztiek ukipen-pantailako interfaze intuitiboak dituzte, denbora errealeko analisi estatistikoa (unekoa, min., gehienezkoa, batez bestekoa, gailurrerako, desbideratze estandarra) eta USB konexioa ordenagailuan oinarritutako datuak eskuratzeko eta aztertzeko. Uhin-luzera-banda eta potentzia-tarte desberdinak onartzen dituzten detektagailu-buru trukagarriekin, esfera-diseinu integratzaileen aukeran habe-bilketa uniformerako eta zuntz akoplamendurako osagarri malguekin (zuntz biluziaren egokitzailea eta FC zuntz egokitzailea), gure potentzia-neurgailu optikoak baldintza zehatzak betetzeko konfigura daitezke.

Ezaugarri nagusiak-Potentzia-neurgailu optikoa

● Neurketa-bereizmen handia: 0,001dB potentzia irakurketa zehatzetarako

● Potentzia sorta zabala: 1nW~10mW edo 10uW~10W

● Uhin-luzera zabaleko estaldura: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Forma-faktore anitz: mahai gaineko (4 kanal) eta eskuko (kanal bakarra) konfigurazioak eskuragarri

● Potentziaren analisi estatistiko integratua: egungo balioa, minimoa, maximoa, batez bestekoa, gailurtik gailurra, desbideratze estandarra.

● Datuen laginketa-tartea konfiguragarria: 0,1s 1s

● Ukipen-pantaila intuitiboa den erabiltzailearen interfazea denbora errealeko pantailarekin

● USB konektibitatea ostalari softwarearekin datuak erregistratzeko eta analisi grafikorako

● Tentsio irteera analogikoa (0~2,5V) BNC/SMA bidez

● Bare zuntz egokigailuarekin (BFA) eta FC zuntz egokitzailearekin (FCA) osagarriekin bateragarria

● Diseinu trinko eta malkartsua laborategiko zein industria-inguruneetarako egokia

● Neurketaren ziurgabetasuna: ±%5

Aplikazio tipikoak-potentzia-neurgailu optikoa

● Osagai optikoen probak eta karakterizazioa (laser diodoak, zuntzak, anplifikadoreak, isolatzaileak)

● Laser potentziaren irteera egiaztatzea eta egonkortasunaren jarraipena

● Zuntz optikoko sistemaren lerrokatzea eta galerak neurtzea

● Fotonika eta optoelektronikako ikerketa eta garapen laborategiak

● Laser produkzio-lerro industrialaren kalitate-kontrola eta probak

● Sentsore optikoen kalibrazioa eta balioztatzea

● Telekomunikazioen osagaien probak (CWDM, DWDM, transceptores)

● Hezkuntzako eta unibertsitateko laborategi optikoak

● Landa-zerbitzua eta in situ ekipoen kalibrazioa

Fitxa teknikoak-Potentzia-neurgailu optikoa

Detektagailuaren zehaztapenak (T=25°C)

Ostalari-unitateen zehaztapenak

Osagarrien zehaztapenak

Produktuaren xehetasunak-potentzia-neurgailu optikoa

Zer da potentzia-neurgailu optikoa?

Potentzia-neurgailu optikoa seinale optotikoen potentzia neurtzeko diseinatutako doitasun-tresna da, normalean laser, argi-igorle-diodo (LED) edo zuntz optikoko transmisio-sistemetatik.

Bi osagai nagusi ditu: kalibratutako fotodiodoen sentsore-buru bat, sarrerako potentzia optikoa korronte elektriko bihurtzen duena, eta neurtutako potentzia-balioa anplifikatu, digitalizatu eta bistaratzen dituena, esate baterako, watt (W), miliwatt (mW) edo dezibelioen 1 mW-ko (dBm) unitateetan.

Potentzia-neurgailu optikoak oinarrizko tresnak dira fotonikaren ikerketan, zuntz optikoko komunikazioetan, laser fabrikazioan eta kalitate-kontrolean. Laser irteera karakterizatzeko, zuntz txertatzeko galerak neurtzeko, anplifikadore optikoko irteerako potentzia eta irabazia neurtzeko eta sistema-mailako potentzia-aurrekontua egiaztatzeko erabiltzen dira.

Detektagailuaren materialaren aukerak (silizioa ikusgai/NIR, InGaAs NIR/SWIR) uhin-luzera eta tresnaren sentikortasuna zehazten ditu.

Produktuen serieen ikuspegi orokorra

Box Optronics-ek potentzia-neurgailu optikoko plataforma modular bat eskaintzen du detektagailu-buru trukagarriekin eta bi ostalari-unitate aukerarekin, bezeroei beren neurketa-baldintza zehatzetarako optimizatutako sistema bat konfiguratzeko aukera emanez:

Detektagailu buruak

• PMS-4011-2040:Siliziozko fotodiodo detektagailua esfera integratzailea duena, 400~1100nm-ko potentziarekin -20~+40dBm (10μW~10W) tartearekin. Laser potentzia ikusgarri eta infragorri hurbilen neurtzeko aproposa.

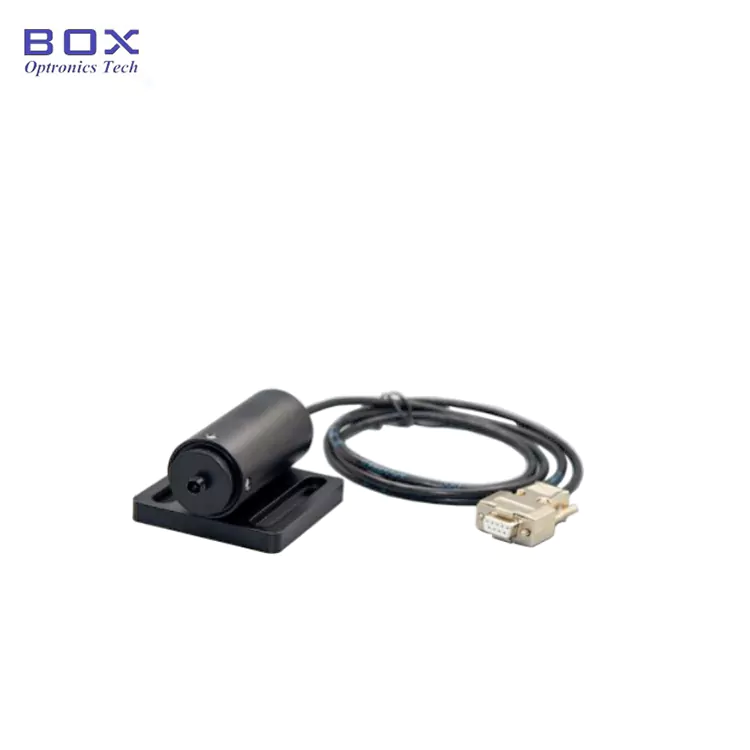

• PMS-9016-6010: InGaAs fotodiodo detektagailua (esfera integratzailerik gabea), 900 ~ 1650 nm estaltzen duena -60 ~ + 10 dBm (1nW ~ 10 mW) potentzia baxuko tarte zabal batekin. Sentsibilitate handiko telekomunikazio-banda neurtzeko optimizatua.

• PMS-9016-2043:InGaAs fotodiodo-detektagailua esfera integratzailea duena, 900~1650nm-ko potentzia-esparru zabalarekin -20~+43dBm (10μW~20W). Helburu orokorreko telekomunikazio eta datu komunikazioen probak egiteko egokia.

• PMS-1122-2040: InGaAs fotodiodo detektagailu luzea duen esfera integratzailea duena, 1100~2200nm-koa -20~+40dBm (10μW~10W) potentzia tartearekin. Uhin laburreko infragorrien (SWIR) aplikazioetarako diseinatua.

Ostalari Unitateak

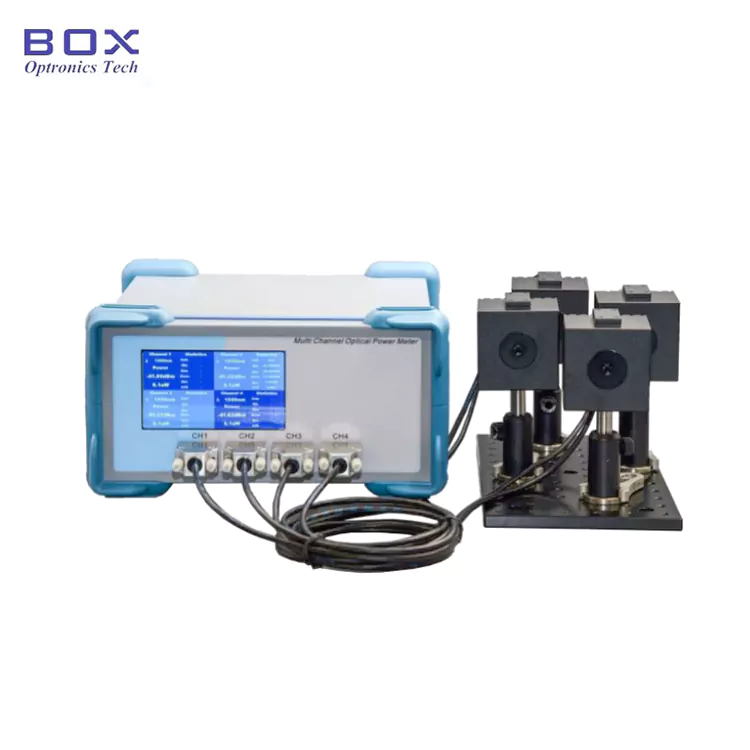

• PM-MC-4-B5 (Benchtop Multi-Channel): Lau kanaleko mahai gaineko unitatea, ukipen-pantaila handiko pantaila duena, lau detektagailu-kanal aldi berean neurtzea onartzen duena. Ideala laborategiko konfigurazioetarako, produkzio probak egiteko estazioetarako eta puntu anitzeko monitorizazioa behar duten aplikazioetarako.

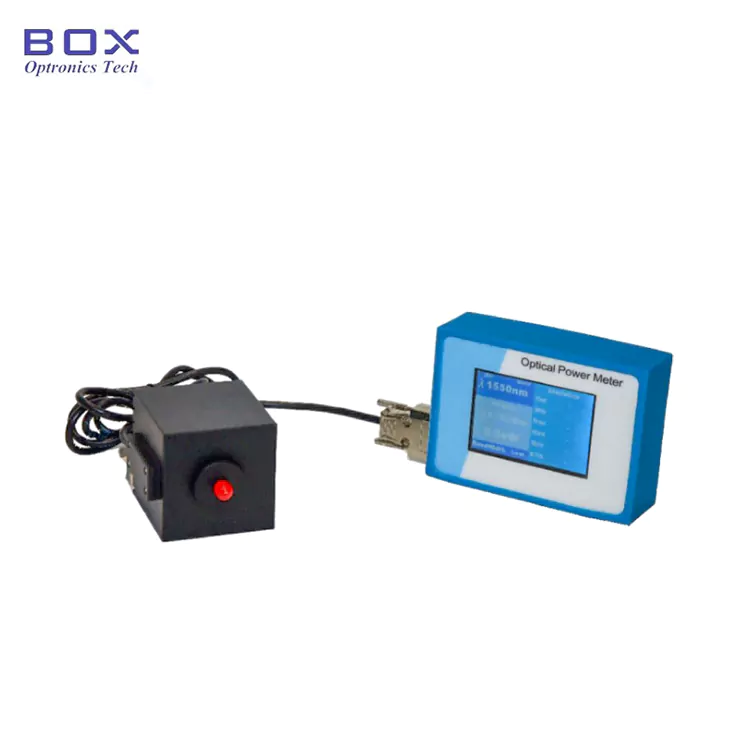

• PM-SC-1-HD (Handheld Single-Channel): Ukipen-pantailako interfazea duen kanal bakarreko eskuko unitate trinkoa, eramangarritasunerako eta eremuan erabiltzeko diseinatua. Ezin hobea tokiko kalibraziorako, landa-zerbitzurako eta proba mugikorretarako aplikazioetarako.

Eskaeraren informazioa-Potentzia-neurgailu optikoa

Ereduzko Nomenklatura

Ostalari-unitateak izendatzeko konbentzioa

PM - XX - X - XX

Adibidea: PM-MC-4-B5

Detektagailuak izendatzeko hitzarmena

PMS - XXXX - XXXX - XX

Adibidea: PMS-9016-2040-FC

Fitxa teknikoa eta software-potentzia-neurgailu optikoa

Fitxa teknikoa

· Urrutiko kontrola USB interfazearen bidez. Erosketarekin batera ordenagailuko softwarea deskargatzeko esteka sartzen da.

Aurrekontu eta Ordainketa Baldintzak

Aipatu baldintzak

· EXW

· DAP

· FOB

· Beste baldintzak: jar zaitez gurekin harremanetan eztabaidatzeko.

Ordainketa baldintzak

· PayPal: laginak eta eskaera txikiak egiteko ordainketa azkar eta segurua

· T/T (Banku-Transferentzia): ekoizpen-eskaera arruntetarako ordainketa-metodo estandarra

· Alibaba Trade Assurance: lineako transakzioetarako eskaera babestu segurua eroslearen bermearekin

· Kreditu txartela: PayPal eta Alibaba plataformen bidez eskuragarri

· Ordainketa-baldintza malguak: negoziagarriak

Lead Time

· Unitate estandarrak (stockeko modeloak): 3 ~ 5 lanegun

· Ekoizpen estandarra: 10 ~ 15 lanegun

· Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko

· Nazioarteko bidalketa: ~5 lanegun (DHL/UPS/FedEx express)

· Zerbitzu bizkortua: eskaera eginda eskuragarri

Eragiketa-oharrak eta manipulazio-potentzia-neurgailu optikoa

Segurtasun-neurriak

· Inoiz ez begiratu zuzenean laser izpi aktibo edo irteera optikoko ataka batera

· Beti jarraitu laser bidezko segurtasun-protokolo egokiak eta eraman laser bidezko segurtasun-betaurreko egokiak

· Ez gainditu erabiltzen ari den detektagailu modeloaren gehienezko potentzia nominala

· Deskonektatu energia unitatea garbitu edo zaindu aurretik

· Erabili zehaztutako elikadura-iturria soilik tresnarik ez kaltetzeko

Detektagailuen zaintza eta mantentze-lanak

· Mantendu detektagailuaren irekidura garbi eta hauts, olio eta hondakinik gabe

· Erabili lipurrik gabeko zapi garbiak eta garbiketa optikoko soluzio egokia detektagailuaren gainazala garbitzerakoan

· Detektagailuaren babes-kapak jarri beti erabiltzen ez duzunean

· Ez ukitu hatzekin edo tresnekin detektagailu aktiboaren gainazala

· Garbitu zuntz-konektoreak sartu aurretik, garbiketa-tresna egokiak erabiliz

· Saihestu detektagailua erortzea edo kolpe mekanikoak jasaten

· Gorde ingurune garbi eta lehor batean erabiltzen ez duzunean

· Aldizkako birkalibrazioa gomendatzen da urtero

Kalitatearen Bermea

Box Optronics-ek kalitate handiko proba eta neurketa-tresn optikoak eskaintzeko konpromisoa hartu du errendimendu fidagarri eta koherentearekin. Gure potentzia-neurgailu optiko guztiek proba, kalibrazio eta kalitate-kontroleko prozedura zorrotzak egiten dituzte bidali aurretik.

Bermea

· 12 hilabeteko berme mugatua, entrega-egunetik aurrera

· Bermeak materialen eta eskulanen akatsak estaltzen ditu

· Doako konponketa edo ordezko unitate akastunak bermepean

· Bermeak ez du estaltzen erabilera okerra, manipulazio okerra, baimenik gabeko aldaketak edo pieza kontsumigarrien higadura normalak eragindako kalteak.
