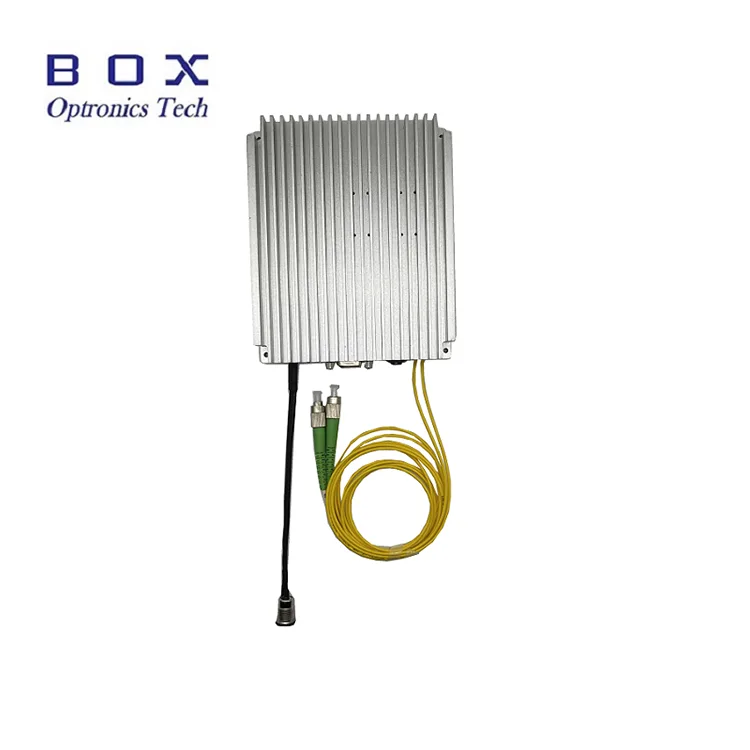

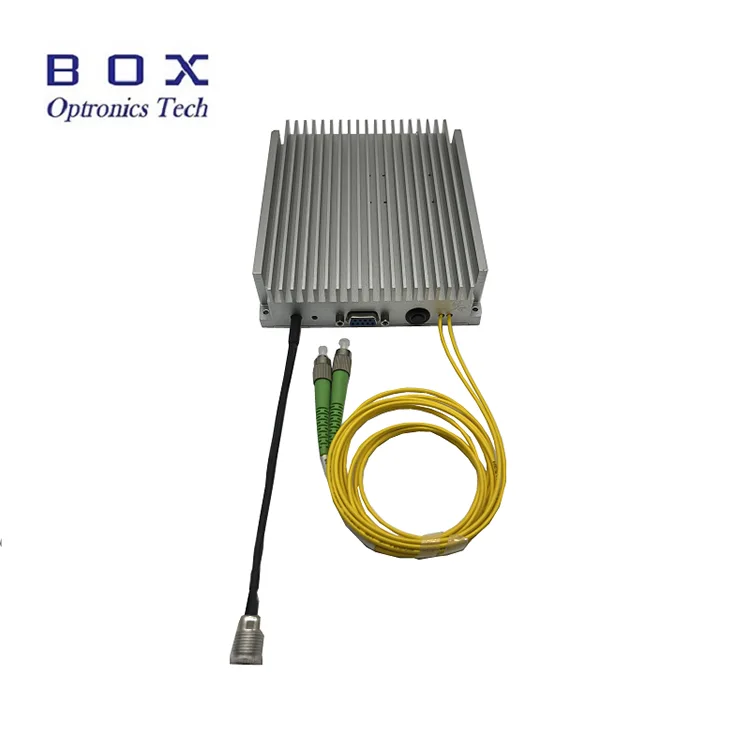

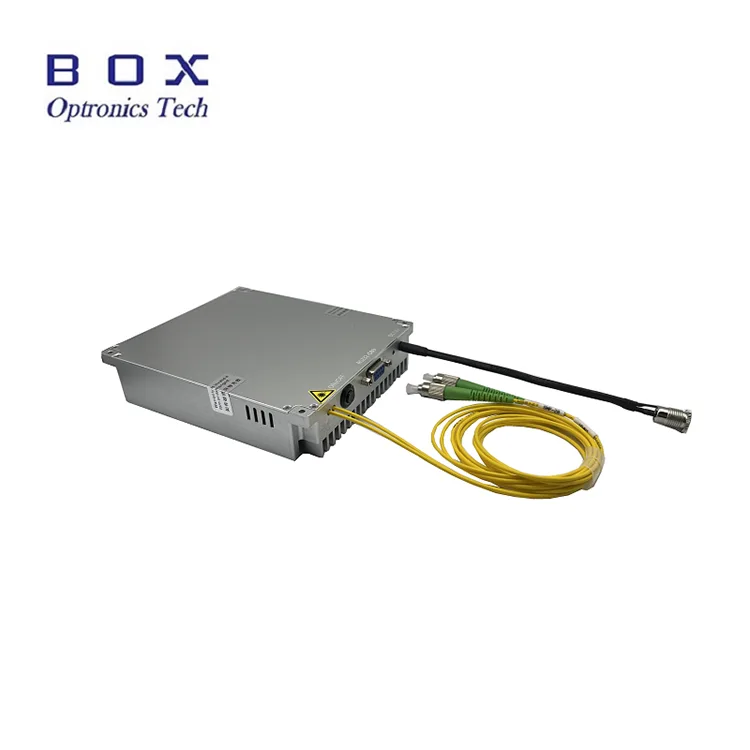

Ytterbioz Doped Fiber Amplifier (YDFA) iterbioz dopatutako irabazi-zuntza kitzikatzeko ponpa erdieroaleen laser bat erabiltzen du, anplifikazio optiko eraginkorra eskainiz 1030-1080nm uhin-luzera tartean. Anplifikadoreak aukerako eta etengabe erregulagarria den irteerako potentzia saturatua eskaintzen du 17/20/23/25/26/27/30/33/37/40dBm-n, irabazi handia, zarata txikia eta irteera errendimendu egonkorra dituena.
Benchtop eta modulu trinkoen konfigurazioetan eskuragarri, YDFAk aurreko paneleko kontrola, serieko komunikazioa eta ordenagailuko softwarearen funtzionamendua onartzen du, ikerketa zientifikoko 1064nm laser anplifikazioa bezalako aplikazioetarako egokia da, industria laser sistemak, zuntz laser aplikazioak eta doitasun optikoko neurketa sistemetarako.
|
Parametroak |
Unitatea |
Balioak |
Oharrak |
|
Uhin-luzera eragilea |
nm |
1030~1070, 1040~1080 |
|
|
Sarrerako potentzia |
dBm |
0~10 |
Pertsonalizagarria |
|
Irteerako potentzia asea |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Sarrera |
|
Zarata figura |
dB |
≤5,0 |
|
|
Polarizazioaren menpeko irabazia |
dB |
<0,3 |
SM zuntza |
|
Polarizazioa iraungitze-erlazioa |
dB |
>20 |
PM zuntza |
|
Sarrera/Irteera isolamendua |
dB |
>35 |
|
|
Zuntz mota |
- |
Hi1060 edo PM980 |
|
|
Konektorea |
- |
FC/APC |
|
|
Funtzionamendu modua |
- |
ACC/APC(1) |
|
|
Neurriak |
mm |
260 (W) × 280 (L) × 120 (H) |
Bankua (17-26 dBm) |
|
260 (W) × 320 (L) × 120 (H) |
Bankua (27-33 dBm) |
||
|
376 (W) × 340 (L) × 112 (H) |
Bankua (37-40dBm) |
||
|
125 (W) × 150 (L) × 20 (H) |
Modulua (17~20dBm) |
||
|
139 (W) × 206 (L) × 27 (H) |
Modulua (23~26dBm) |
||
|
139 (W) × 235 (L) × 70 (H) |
Modulua (27~40dBm) |
||
|
Elikatze-hornidura |
V |
AC 110~240V, <30W |
Bankua |
|
Elikatze-hornidura |
V |
5V DC, <15W |
Modulua |
|
Kontrol modua |
- |
RS232 serieko komunikazioa |
Modulua |
|
Komunikazio Interfazea |
- |
DB9 Emakumezkoa |
Modulua |
|
Funtzionamendu-tenperatura |
℃ |
-5~+35 |
|
|
Funtzionamenduaren hezetasun tartea |
% |
0~70 |
|
● Uhin-luzera zabala;
● Irteera potentzia handia 40 dBm arte;
● Zarata gutxiko figura;
● Hi1060 edo PM980 aukerakoa.
● Optika ez-lineala; l
● Mikrouhinen fotonika;
● LiDAR sistema koherenteak.

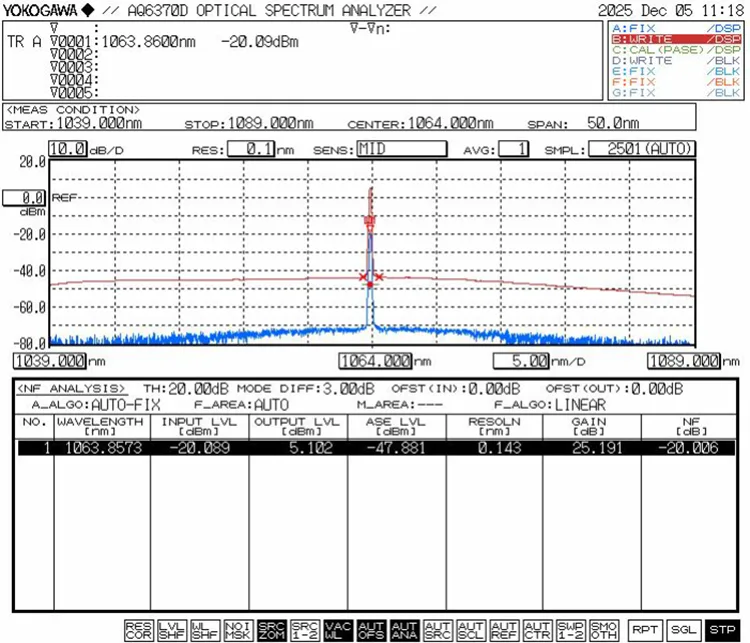

● Anplifikatutako 1064 nm-ko seinalearen espektro optikoa 0dBm sarrerako potentzia, 3A
● Potentzia ezegonkortasuna @ irteerako potentzia 27dBm, 0dBm sarrera 1064nm, APC modua

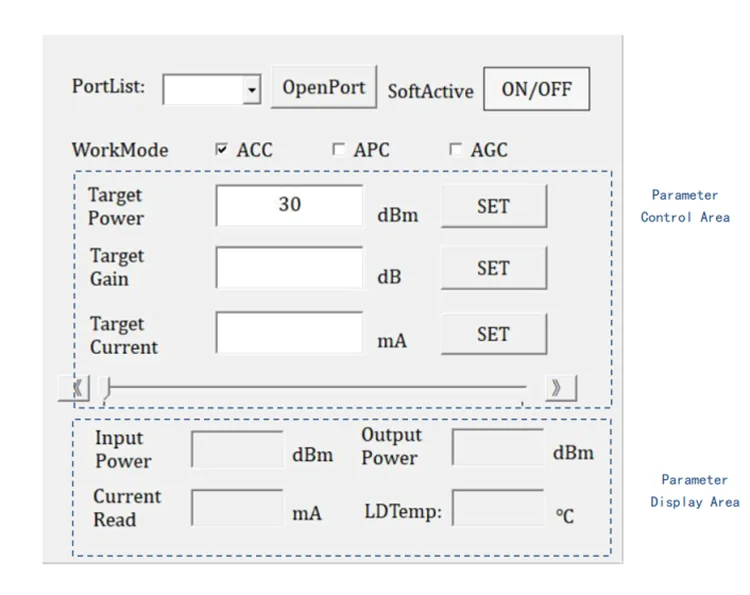

● PC kontrolatzeko softwarearen interfazea

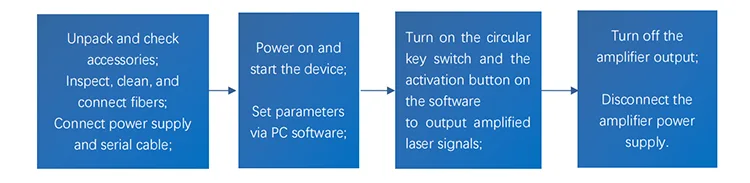

1. urratsa. Despaketatzea eta muntatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden, korronte kablea edo korronte egokitzailea, zuntz-jauziak, funtzionamendu eskuliburua, proba-txostena, etab.
Konektatu elikadura hornidura: Benchtop anplifikadoreak zuzenean konektatu daitezke AC korrontearekin; anplifikadore modularrak beren elikatze-eskakizunak betetzen dituen DC kommutazio-hornidura edo elikadura-iturri erregulatu batera konektatu behar dira.
Erabili ekipamendu eta tresna bereziak (zuntz-muturreko ikuskatzailea, zuntz-konektorea garbitzeko kit) zuntz-konektorearen amaierako aurpegia ikuskatzeko eta garbitzeko. Erabat garbi dagoenean soilik, erabili zuntz-jauziak seinalearen argi iturria anplifikadorearen sarrerako atakara konektatzeko.
2. urratsa. Piztu anplifikadorearen elikadura, hautatu lan-modua ordenagailuko softwarean eta ezarri parametroak, hala nola irteerako potentzia edo ponparen korrontea.
Oharra: anplifikadore-modulua pizten den bakoitzean, lan-modua (APC/ACC) eta lan-korrontea edo anplifikadorearen irteera-potentzia dira azken erabilerako parametro-ezarpenak. Egokitzapena behar izanez gero, ordenagailuko softwarearen bidez alda daiteke. Anplifikadorea lan-korronte minimoan eta irteerako potentzia minimoan ezarri ohi da fabrikan.
3. urratsa. Sakatu moduluko aktibazio-teklen etengailua (ACT) eta egin klik ordenagailuko softwareko aktibazio bigunen etengailuan (SOFTACTIVE). Une honetan, laser seinalea anplifikatu eta ateratzen hasten da. Esperimentuan zehar, lan-modua eta irteera-potentzia behar den moduan egokitu daitezke.
Oharra: anplifikadorea argi-igorpen-egoeran dagoenean (aktibatzeko etengailua piztuta dago), erabat debekatuta dago zuntz-jauzi-konektoreak konektatzea, deskonektatzea edo konektatzea; bestela, litekeena da zuntz-jauziaren konektorearen amaierako aurpegia eta anplifikadorea bera hondatzea eta, ondorioz, matxurak eragingo ditu.
Setp4. Erabili ondoren, itzali aktibazio-teklen etengailua (ACT) anplifikadorearen irteera mozteko, itzali elikadura iturria eta zuntz konexioa deskonektatzeko.
|
YDFA |
Irteerako potentzia |
Zuntz mota |
Dimentsioa |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbioz dopatutako zuntz anplifikadorea |
17: 17 dBm 20: 20 dBm 23: 23 dBm ... 40: 40 dBm |
SM: Hi1060 PM: PM980 |
M: Modulua B: Bankua |
adibidez: YDFA-27-PM-M
(Eskaeraren informazioa: Ytterbioz dopatutako zuntz-anplifikadorea, 27dBm-ko irteerako potentzia, PM980 zuntzarekin, modulu paketea).
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronicsek EXW erabiltzea gomendatzen du. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Konturik ez baduzu, mesedez ordaindu produktuen bidalketa kostua.
(3) Beste batzuk
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Ekoizpena: 10-15 lanegun. (Badiren batzuk stockean, azkarrago bidaliko dira.)
Nazioarteko logistika: 3-5 lanegun.
● Anplifikadoreak seinale optikoko uhin-luzera eta potentzia-tartearen barruan funtzionatu behar du. Ez sartu seinale optikorik zehaztutako tartetik kanpo. Ikusi produktuaren probaren txostena parametro zehatzetarako.
● Hasi baino lehen, ziurtatu pizteko etengailua eta giltza etengailua itzalita daudela, eta konektatu elikadura iturria. Itzaterakoan, lehenik, itzali giltza-etengailua eta deskonektatu elikadura-iturri irteerako adierazlea itzali ondoren. Ez moztu zuzenean elikadura hornidura anplifikadorea lanean ari denean.
● Ez da gomendatzen sarrerako eta irteerako zuntz-konektoreak maiz konektatzea/deskonektatzea, hautsa kutsatzea, sartze-galera areagotzea edo zuntz-konektorearen amaierako aurpegia erretzea eragin dezakeelako.
● Irteerako ataka nagusiko FC/APC konektorea potentzia probatzeko soilik da; erabat debekatuta dago beste zuntz-konektore batzuetara konektatzea. Irteerako zuntza beste zuntz batzuetara konektatu behar bada, zuntz-fusio-juntagailu batekin fusioa egitea gomendatzen da.
● Mantendu gailua hezetasunetik, hautsetik eta korrosioetatik urrun; gorde leku lehor batean.
● Berme Epea:
Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea gordetzen du berme-epearen barruan kasu hauetan:
(1) Faktore naturalek (adibidez, tximistak, hautsa) edo ingurumen-eraginek eragindako kalteak.
(2) Erabiltzaileak funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimendurik gabe desmuntatzea, aldatzea edo konpontzea.
(5) Etxeko berme-etiketak aldatuta edo osatu gabeak.
(6) Garraioan zehar kalteak edo galerak.
