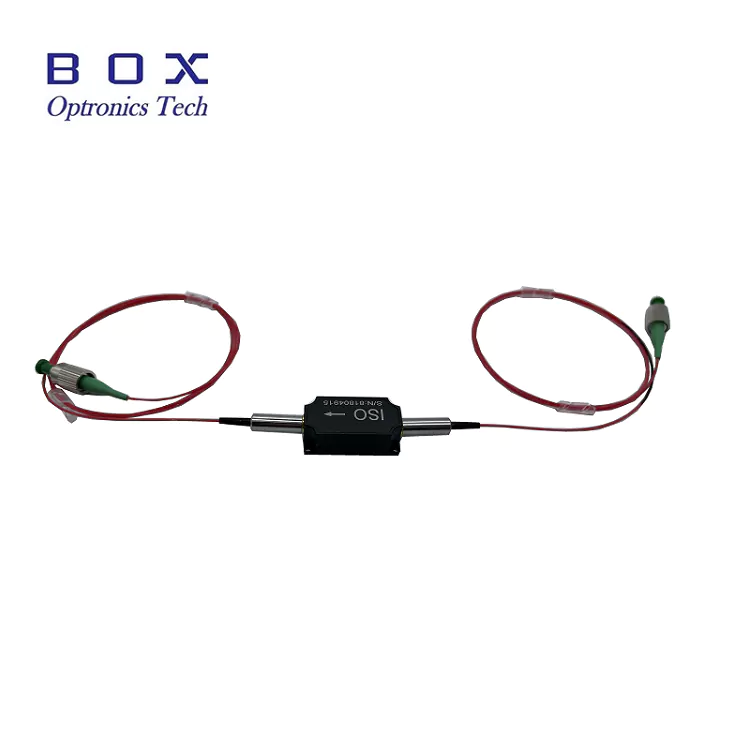

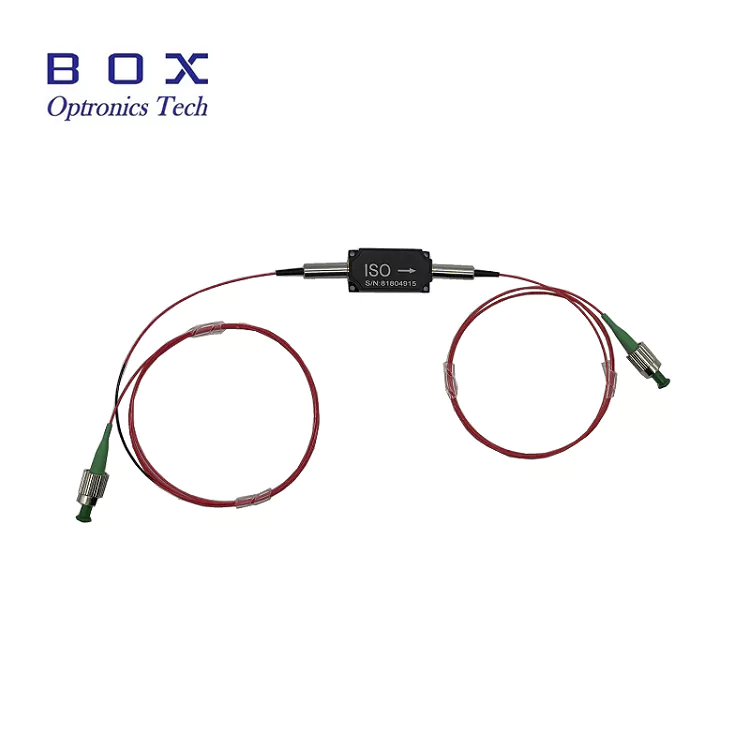

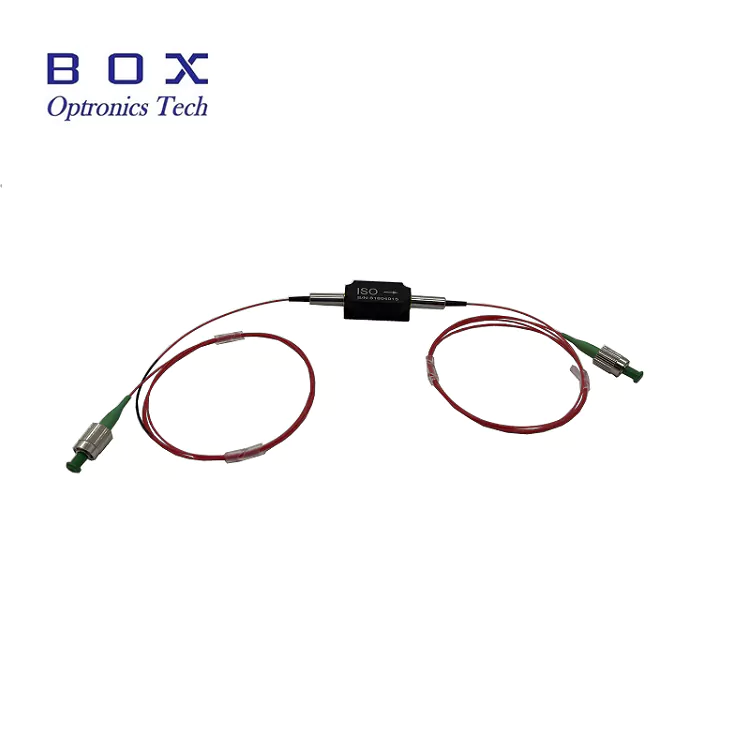

850nm-ko potentzia handiko zirkulatzailea

Box Optronics-ek 850nm-ko potentzia handiko zirkulatzailea hornitzen du, zuntz optikoko sistemetan argiaren norabide zehatza kontrolatzeko diseinatutako errendimendu handiko osagai optiko pasiboa. 3 atakako zirkulagailu honek elkarrekiko transmisioa ahalbidetzen du, seinale optikoak ataka batetik bestera modu sekuentzialean bideratuz, errendimendu optiko bikaina mantenduz.

Sartze-galera tipikoa 1.0dB bezain baxua, 25dB-ko isolamendu handia eta 45dB-ko gutxieneko itzulera-galera handia ditu, zirkulagailu hau potentzia handiko 850nm-ko aplikazioetarako aproposa da. Batez besteko potentzia osoa 500mW/1W/5W/10W-ra arte onartzen du portuetan, eta zuntz laser eta anplifikadore sistema zorrotzetarako egokia da.

58 × 28 × 26 mm-ko pakete trinko batean kokatuta, 780-HP zuntzezko pigtailekin, 850nm-ko potentzia handiko zirkulatzaileak egonkortasuna eta epe luzerako errendimendu fidagarria eskaintzen du.

Ezaugarri nagusiak

• Isolamendu handia: 25dB-ko isolamendu gailurra tipikoa, 22dB gutxienez

• Txertatze-galera txikia: 1,0 dB tipikoa, 1,5 dB gehienez

• Itzuli-galera handia: 45 dB minimo (sarrera/irteera)

• Polarizazioaren menpeko galera baxua (PDL): ≤0,15dB

• Potentzia handiko manipulazioa: 500mW, 1W, 5W, 10W arte

• Piko potentzia-gaitasun handia: <10kW ns pultsu funtzionamendurako

• Crosstalk kentzea: 45dB gutxienez

• Pakete-diseinu trinkoa eta sendoa: 58×28×26mm

• 780-HP zuntzezko pigtailak potentzia handiko aplikazioetarako

• Fidagarritasun bikaina eta epe luzerako egonkortasuna

• 3 portuko argi-transmisio ez elkarrekikoa

• Funtzionamendu-tenperatura-tarte zabala: +10°C eta +50°C artean

Aplikazio tipikoak

• Zuntz optikoko sentsore sistemak

• Zuntz optikoko tresneria eta saiakuntza-ekipoak

• 850nm-ko zuntz laser sistemak

• Irudi biomedikoak eta OCT sistemak

• Ikerketa eta garapen laborategiak

• Banatutako feedback (DFB) laser babesa

Zehaztapen Teknikoak

Zehaztapen optikoak (T=25°C)

Zehaztapen mekanikoak eta ingurumenekoak

*Oharra: goiko zehaztapenak konektorerik gabeko gailuetarako dira. Konektoreak dituzten gailuetan, maneiatzeko potentzia 1W-ra mugatzen da, txertatze-galera 0,3 dB handiagoa da, itzulera-galera 5 dB txikiagoa eta itzaltze ratioa 2 dB txikiagoa.

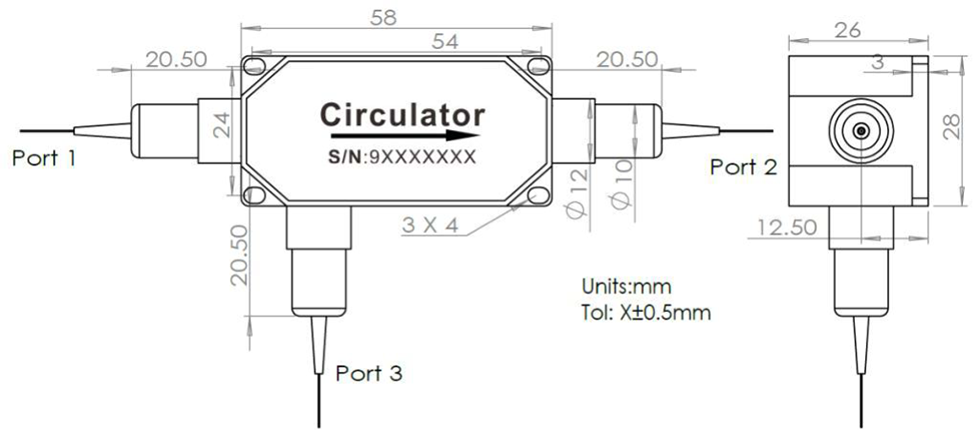

Paketearen neurriak

850 nm-ko potentzia handiko zirkulatzailea karkasa trinko eta sendo batean paketatuta dago dimentsio hauekin (unitatea: mm):

• Paketearen tamaina: 58 × 28 × 26 mm

• 3 ataka konfigurazioa zuntz pigtailekin

• 4 muntatzeko zulo instalazio segururako

• Tolerantzia: ±0,5mm

Portuaren konfigurazioa

3 atakako zirkulatzaile optiko honek norabide bakarreko seinale optikoen bideratzea ahalbidetzen du 1 → 2 → 3 → 1 sekuentzian:

• 1. portua → 2. portua: txertatze-galera baxua aurreratzeko transmisioa

• 2. portua → 3. portua: atzera barreiatuta/islataturiko seinaleen bideratzea

• 3. Portua → 1. Portua: Aurrerako transmisioa zirkulazio-begizta osatuz, alderantzizko bideetan isolamendu handia mantenduz.

Diseinu optikoa elkarrekikoa ez den diseinua erabiltzen du gailuak aldameneko ez diren portuen arteko seinalearen hedapena eta isolamendu eraginkorra bermatzeko, zuntz sentsaziorako, laser babeserako eta neurketa optikorako sistemak egiteko aproposa da.

Lan-printzipioa

850 nm-ko potentzia handiko zirkulatzaile optiko bat portu anitzeko gailu pasibo bat da, seinale optikoak 1 → 2 → 3 → 1 norabide sekuentzialean bideratzen dituena, zuntz optikoko sistemetan seinaleen norabidea kudeatzea ahalbidetzen duena.

Gailua Faraday biraketa efektuan oinarritzen da polarizazioaren menpeko bideratze optikoko osagaiekin konbinatuta.

Lan-printzipioa:

•Faraday Rotator: elkarrekiko ez den polarizazio biraketa finko bat sartzen du (normalean 45°), hedapen-norabidetik independentea.

•Polarization routing optika: polarizazio egoeran oinarritutako seinale optiko zuzenak

•Elkarrekikoa ez den transmisioa: norabideko seinaleen bideratzea bermatzen du alderantzizko hedapen bideen arteko isolamendu handiarekin

Funtzio nagusiak:

• Aurrera eta atzera hedatzen diren seinale optikoak bereizten ditu

•Laser iturriak atzera-islapenetatik babesten ditu

•Zuntz optikoko sentsore eta laser sistemetan bi norabideko funtzionamendua ahalbidetzen du

•Seinaleen bideratzea onartzen du neurketa- eta sentsazio-arkitekturetan

Zergatik aukeratu Box Optronics?

•Kalitate kontrol zorrotza %100eko probak bidali aurretik

•Prezio lehiakorrak ontziratu gabe bidaltzeko gaitasun egonkorrarekin

•Uhin-luzera, potentzia, zuntza eta konektoreak pertsonalizatzeko aukera malguak

•7 × 24 orduko laguntza teknikoa eta erantzun azkarra

•Lagin-probak ebaluatzeko eskuragarri

• Bidalketa globala DHL, UPS eta FedEx express bidalketarekin

Eskaeraren informazioa

Ereduzko Nomenklatura

HPCIR - XXX - X - X - X - X - XX - XX

Adibidea: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm-ko potentzia handiko zirkulatzailea, 780-HP zuntza, 900μm-ko hodi soltea, 1m-ko zuntz luzera, 58x28x26mm-ko paketea, 10W-ko potentzia manipulatzeko, FC/APC konektorea

Pertsonalizazio aukera eskuragarriak

•Erdiko uhin-luzera: 830nm, 850nm, beste uhin-luzera batzuk eskatuta eskuragarri

•Potentzia balorazioa: 500mW, 1W, 5W, 10W, potentzia handiagoa eskuragarri diseinu pertsonalizatuetarako

•Zuntz mota: 780-HP, beste zuntz berezi batzuk

• Zuntzaren luzera: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (neurrizko luzera eskuragarri)

•Pigtail mota: 250μm-ko zuntz hutsa, 900μm-ko hodi soltea, 3.0mm-ko hodi soltea

•Konektore mota: FC/UPC, FC/APC, SC/APC, LC/APC edo konektore pertsonalizatuak

•Paketearen tamaina: 58x28x26mm estandarra edo paketeen neurri pertsonalizatuak

•Lau atakako zirkulagailuen konfigurazioak eskatuz gero

Eskakizun pertsonalizatuetarako, jarri harremanetan gure salmenta-taldearekin.

Fitxa teknikoa eta proba-txostena

850nm-ko potentzia handiko zirkulagailu bakoitza neurtutako errendimendu-parametroak dokumentatzen dituen proba-txosten integral batekin bidaltzen da. Fitxategiko PDF fitxategiak zehaztapen zehatzak eta errendimendu-kurbak ditu.

•Unitate bakoitzarekin banakako proba-txostena barne

Fitxa teknikoa

Aurrekontu eta Ordainketa Baldintzak

Aipatu baldintzak

•EXW (Ex Works): DHL/UPS/FedEx kontua baduzu gomendatzen da. Zure kontua erabiliz bidaltzen dugu; ez dugu bidalketa kosturik kobratzen.

•DAP (Lekuan entregatua): mezularitza-konturik ez baduzu, bidalketa aldez aurretik ordaindutako salgaiarekin antolatu dezakegu.

•Beste baldintzak: jar zaitez gurekin harremanetan eztabaidatzeko.

Ordainketa baldintzak

•PayPal: Ordainketa azkarra eta segurua laginak eta eskaera txikiak egiteko

•T/T (Banku Transferentzia): Produkzio-eskaera arruntetarako ordainketa-metodo estandarra

•Alibaba Trade Assurance: lineako transakzioetarako eskaera babestu segurua eroslearen bermearekin

•Ordainketa-baldintza malguak: epe luzerako edo estrategiko bazkideentzat negoziagarriak

Lead Time

•Ekoizpen estandarra: ~10-15 lanegun

•Konfigurazio pertsonalizatuak: 15-20 lanegun

•Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko

•Nazioarteko bidalketa: ~ 3-5 lanegun (DHL/UPS/FedEx express)

•Zerbitzu bizkortua: eskaera eginda

Eragiketa-oharrak eta manipulazioa

ESD babesa

Zirkulagailu optikoak gailu pasiboak diren arren, errendimendua eta fidagarritasuna mantentzeko manipulazio egokia behar da.

•Landu hautsik gabeko gainazal garbi batean

• Saihestu zuntz-muturreko aurpegiak zuzenean ukitzea

•Utzi hauts-kapak konektoreetan erabiltzen ez duzunean

•Erabili ESD babes egokia manipulatzean eta instalatzean

Zuntzaren manipulazioa

•Saihestu zuntzaren gehiegizko makurdura

•Ez tiratu edo bihurritu zuntzezko pigtailak

• Garbitu zuntz-konektoreak konektatu aurretik

•Erabili beti hauts-kapak konektorea erabiltzen ez duzunean

• Erabili aurretik, ikuskatu zuntz amaierako aurpegia kalterik ez dagoen

Potentzia maneiatzeko gogoetak

•Ziurtatu sarrerako potentzia totalak ez duela gehienezko nominala gainditzen

•Erabili potentzia-kontrol egokia gainkarga saihesteko

•Potentzia maila altuetan beroa behar bezala xahutzea ahalbidetu

•Hondagailu batean muntatu potentzia handiko etengabeko funtzionamendurako

•Oharra: konektorez hornitutako gailuek potentzia gutxitu egiten dute (1W gehienez)

• Saihestu potentzia gailurra gaindi ditzaketen bat-bateko potentzia-puntak

Instalazioa eta Muntaketa

•Zirkulagailua ondo muntatu muntatzeko 4 zuloen bidez

•Lerrokadura egokia ziurtatu galera gehigarriak gutxitzeko

•Utzi nahikoa leku zuntz okertzeko erradiorako

•Fidagarritasuna lortzeko zehaztutako tenperatura tartean funtzionatu (+10°C eta +50°C)

•Saihestu zuntzezko pigtailetan tentsio mekanikoa

•Ziurtatu portuaren orientazio egokia seinaleak bideratzeko
