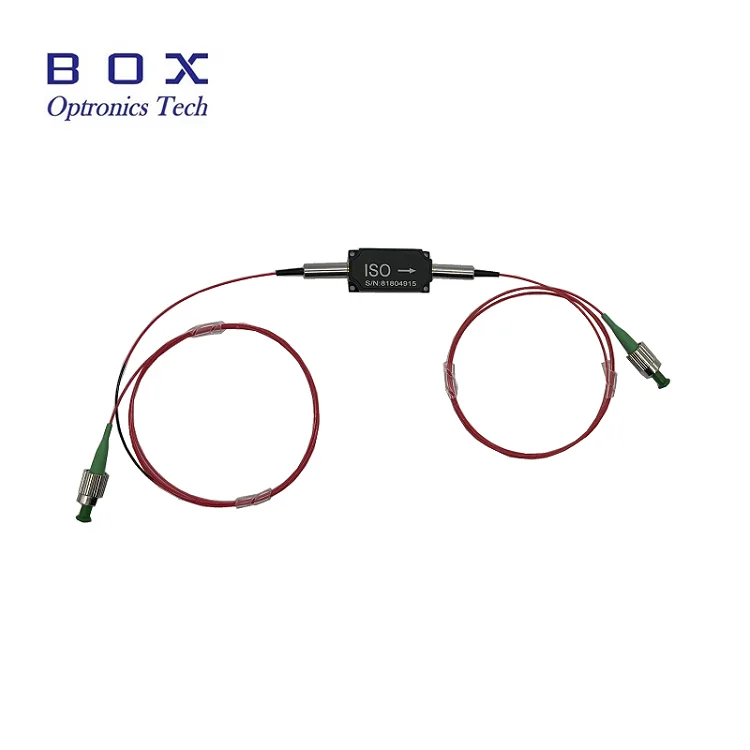

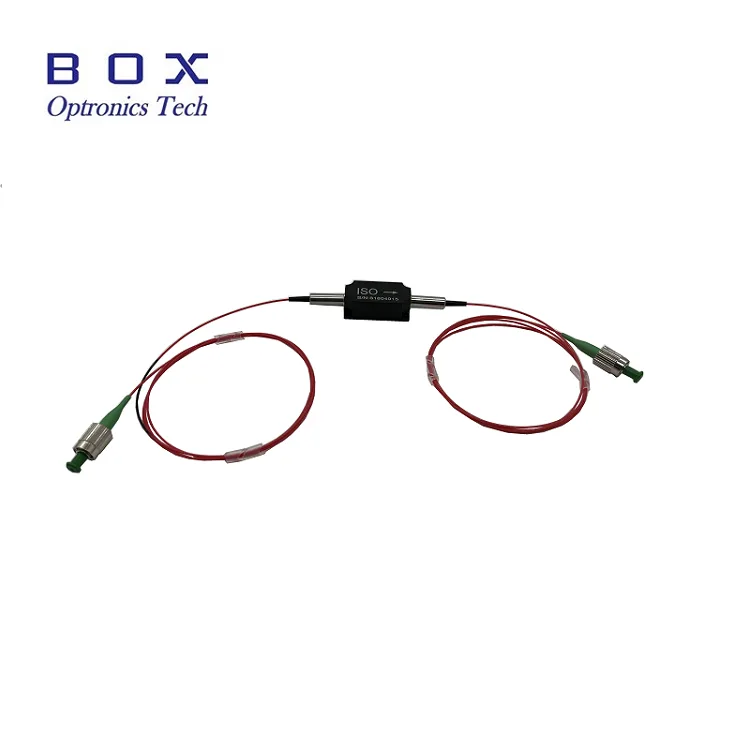

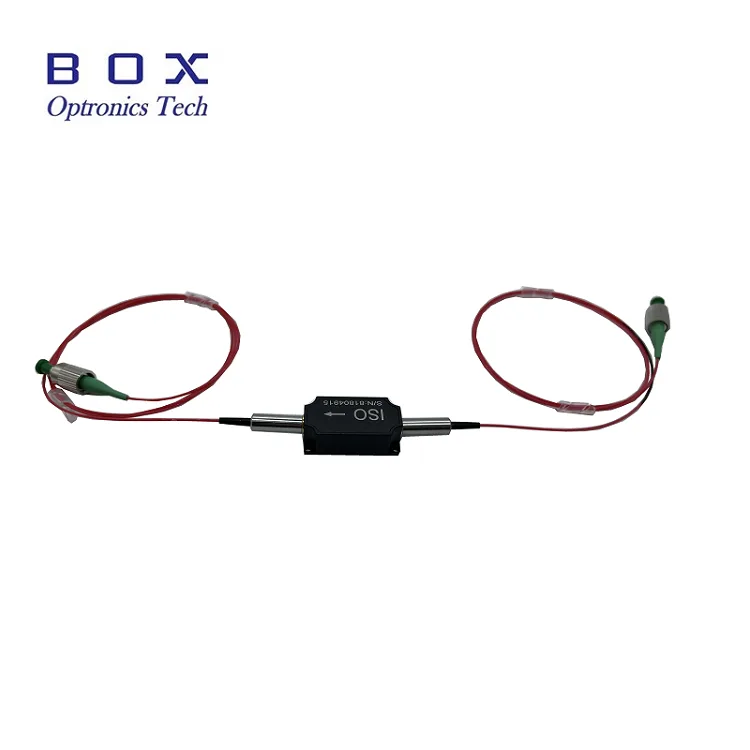

850nm-ko potentzia handiko isolatzaile optikoa

Box Optronics-ek 850 nm-ko potentzia handiko isolatzaile optiko bat eskaintzen du, sistema optikoak atzeko isla kaltegarrietatik babesteko diseinatutako osagai optiko pasiboa. Errendimendu handiko isolatzaile honek 35 dB arteko isolamendu paregabea du, 0,8 dB-ko txertatze-galera oso baxua tipikoa, eta potentzia handiko 500 mW/1W/5W/10W arteko batez besteko potentzia onartzen du.

58 × 28 × 26 mm-ko pakete trinko batean kokatuta, 780HP zuntzdun buztanekin, isolatzaile honek fidagarritasun eta egonkortasun bikainak eskaintzen ditu aplikazio zorrotzetarako. Bai zuntz laserretarako, OCT sistemetarako, anplifikatzaile optikoetarako edo probarako tresneriarako, Box Optronics-ek kalitate handiko isolatzaileak eskaintzen ditu kalitate kontrol zorrotzarekin eta laguntza tekniko globalarekin babestuta.

Ezaugarri nagusiak

● Isolamendu handia: 35 dB-ko gailur isolamendu tipikoa

● Txertatze-galera txikia: 0,8 dB tipikoa, 1,2 dB gehienez

● Itzuli-galera handia: 45 dB

● Desagertze-ratio altua polarizazioa mantentzen duten bertsioetarako

● Potentzia handiko manipulazioa: 500mW/1W/5W/10W batez besteko potentzia

● Polarizazioaren menpeko galera txikia (PDL): <0,15 dB

● Paketeen diseinu trinkoa eta sendoa

● SM zuntz/PM zuntz/edo beste zuntz buztanak

● Fidagarritasun handia eta epe luzerako egonkortasuna

● Operazio-tenperatura-tarte zabala: -40°C eta +85°C

Aplikazio tipikoak

● Saiakuntza eta neurketa-tresneria optikoa

● 840nm/850nm Koherentzia Optikoko Tomografia (OCT) sistemak

● 850 nm-ko zuntz laser sistemak eta hazi-iturriak

● Zuntz optikoko sentsore sistemak (sentsore interferometrikoa)

● Ikerkuntza eta garapen laborategiak

● Irudi eta diagnostiko biomedikoak

Zehaztapen Teknikoak

Zehaztapen optikoak (T=25°C)

Zehaztapen mekanikoak eta ingurumenekoak

Produktuaren xehetasunak

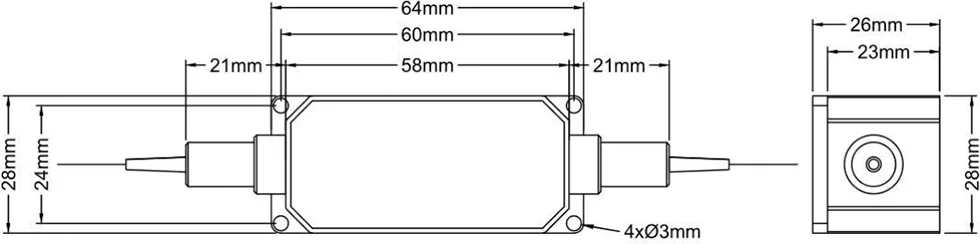

Paketearen neurriak

Isolatzailea plastikozko karkasa trinko eta sendo batean bilduta dago dimentsio hauekin (unitatea: mm):

Lan-printzipioa

850 nm-ko potentzia handiko zuntzarekin akoplatutako isolatzaile optiko bat osagai optiko pasiboa da, argi-transmisio ez elkarrekikoa eskaintzen duena, aurrerako seinale optikoak pasatzen uzten dituena zuntz bidezko sistemetan atzerako islak blokeatzen dituen bitartean.

Gailua polarizazio optikarekin konbinatutako Faraday biraketa efektuan oinarritzen da, eta modu bakarreko zuntz (SMF) eta polarizazioa mantentzeko zuntz (PMF) bertsioetan eskuragarri dago, sistema optiko ezberdinetan integrazio malgua ahalbidetuz.

● Aurrerako norabidea: argia txertatzeko galera minimoarekin igarotzen da

● Alderantzizko norabidea: atzera islatutako argia isolamendu handiarekin blokeatzen da

● Laser diodoak eta anplifikatzaileak babesten ditu atzera islatzeak eragindako kalteetatik eta zaratatik

● Sistemaren egonkortasuna hobetzen du eta intentsitate zarata (RIN) murrizten du.

Zergatik aukeratu Box Optronics?

● ✓ Kalitate-kontrol zorrotza % 100eko probarekin bidali aurretik

● ✓ Prezio lehiakorrak ontziratu gabe bidaltzeko gaitasun egonkorrarekin

● ✓ Uhin-luzera, potentzia eta zuntzaren pertsonalizazio aukera malguak

● ✓ 7×24 orduko laguntza teknikoa eta erantzun azkarra

● ✓ Ebaluaziorako eskuragarri dauden probak

● ✓ Bidalketa globala DHL, UPS, FedEx express bidalketarekin

Eskaeraren informazioa

Ereduzko Nomenklatura

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Adibidea: HPIS -850 -0 -1 -1 -0 -00- FA

850nm-ko potentzia handiko isolatzaile optikoa, SM zuntza, 900um hodi soltea, 1 m-ko zuntz luzera, dimentsioa: 58x28x26mm, 500mW-ko potentzia manipulatzeko, FC/APC konektorea

Pertsonalizazio aukera eskuragarriak

● Erdiko uhin-luzera: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm

● Potentzia-balorazioa: 0,5 W, 1 W, 2 W, 5 W, 10 W, potentzia handiagoa eskuragarri

● Zuntz mota: 780HP, SMF-28, PM1550, beste zuntz berezi batzuk

● Zuntzaren luzera: 0,5 m, 1 m, 1,5 m, 2 m (luzera pertsonalizatuak)

● Pigtail mota: 900um-ko hodi soltea, 3,0 mm-ko hodi soltea, zuntz hutsa

● Paketearen tamaina: paketeen neurri estandarrak edo pertsonalizatuak

Eskakizun pertsonalizatuetarako, jarri harremanetan gure salmenta-taldearekin:

Posta elektronikoa: sales06@boxoptronics.com

Tel.: +86-13322933691

Webgunea: www.boxphotonics.com

Fitxa teknikoa eta proba-txostena

Unitate bakoitza neurtutako errendimendu-parametroak dokumentatzen dituen proba-txosten integral batekin bidaltzen da. Datu-fitxa PDF fitxategiak zehaztapen zehatzak ditu.

● Proba-txosten bana sartzen da unitate bakoitzarekin

Fitxa teknikoa

Aurrekontu eta Ordainketa Baldintzak

Aipatu baldintzak

● EXW (Ex Works): DHL/UPS/FedEx kontua baduzu gomendatzen da. Zure kontua erabiliz bidaltzen dugu; ez dugu bidalketa kosturik kobratzen.

● DAP (Lekuan entregatua): mezularitza-konturik ez baduzu, bidalketa aldez aurretik ordainduta antolatu dezakegu.

● Beste baldintzak: jarri gurekin harremanetan eztabaidatzeko.

Ordainketa baldintzak

● PayPal: laginak eta eskaera txikiak egiteko ordainketa azkarra eta segurua

● T/T (Banku-Transferentzia): ekoizpen-eskaera arruntetarako ordainketa-metodo estandarra

● Alibaba Trade Assurance: lineako transakzioetarako eskaera babestu segurua eroslearen bermearekin

● Ordainketa-baldintza malguak: epe luzerako edo bazkide estrategikoentzat negozia daitezke

Lead Time

● Ekoizpen estandarra: ~10 lanegun

● Konfigurazio pertsonalizatuak: 15-20 lanegun

● Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko

● Nazioarteko bidalketa: ~3-5 lanegun (DHL/UPS/FedEx express)

● Zerbitzu bizkortua: eskaera eginda eskuragarri (kuota gehigarria aplika daiteke)

Eragiketa-oharrak eta manipulazioa

ESD babesa

Isolatzaile optikoak gailu pasiboak diren arren, errendimendua eta fidagarritasuna mantentzeko manipulazio egokia behar da.

● Maneatu eskularru garbi eta lipurrik gabekoekin kutsadura saihesteko

● Lan ezazu hautsik gabeko gainazal garbi batean

● Ez ukitu zuntz-muturreko aurpegiak zuzenean

● Utzi hauts-kapak konektoreetan erabiltzen ez dituzunean

Zuntzaren manipulazioa

● Saihestu zuntza gehiegi okertu (bihurtze-erradio minimoa: 30 mm)

● Ez tira edo bihurritu zuntzezko txerri-buztanak

● Garbitu zuntz-konektoreak alkohol isopropiluz konektatu aurretik

● Erabili beti hauts-kapak konektorea erabiltzen ez duzunean

● Ikusi zuntz amaierako aurpegia kalterik ez dagoen erabili aurretik

● Ez gainditu trakzio karga maximoa

Potentzia maneiatzeko gogoetak

● Ziurtatu sarrerako potentzia ez dela gehienezko nominala gainditzen

● Erabili potentzia-kontrol egokia gainkarga saihesteko

● Eman beroa behar bezala xahutzea potentzia-maila handietan

● Mendu bero-husketa batean potentzia handiko funtzionamendu jarraitua izateko

Instalazioa eta Muntaketa

● Muntatu isolatzailea modu seguruan muntatzeko 4 zuloak erabiliz

● Ziurtatu lerrokadura egokia galera gehigarriak gutxitzeko

● Utzi leku nahikoa zuntz okertzeko erradiorako

● Fidagarritasuna lortzeko zehaztutako tenperatura-tartean funtzionatu

● Saihestu esfortzu mekanikoa zuntzezko txerriaren gainean

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Berme Epea

Box Optronics-ek produktu hau materialetan eta eskulanetan akatsik ez duela bermatzen du 12 hilabeteko epean erosketa-datatik aurrera. Berme-aldian, produktu akastunak konpondu edo ordezkatuko ditugu gure erabakian, doan.

Berme-bazterketak

Baldintza hauek ez daude doako bermearen barruan:

● Faktore naturalek (tximistak, uholdeek, etab.) edo ingurumen-eraginek eragindako kalteak

● Matxurak funtzionamendu desegokiagatik edo erabiltzaileak gaizki erabiltzeagatik

● Giza akatsak eragindako kalte fisiko nabariak

● Baimendurik gabeko desmuntatzeko, aldatzeko edo konpontzeko saiakerak

● Aldatutako edo osatu gabe dauden berme-etiketak karkasetan

● Kalteak edo galerak garraiatzean bidalketa egin ondoren

● Potentzia-maila maximoa edo funtzionamendu-baldintzak gainditzeak eragindako kalteak

Salmenta osteko laguntza

● Erantzun denbora azkarra: lanegunetan 24 orduko epean

● Urrutiko arazoak konpontzeko eta aplikazioen laguntza

● Ordainpeko mantentze-zerbitzua berme-epearen ondoren eskuragarri dago

● Aholkularitza tekniko pertsonalizatuko zerbitzuak
