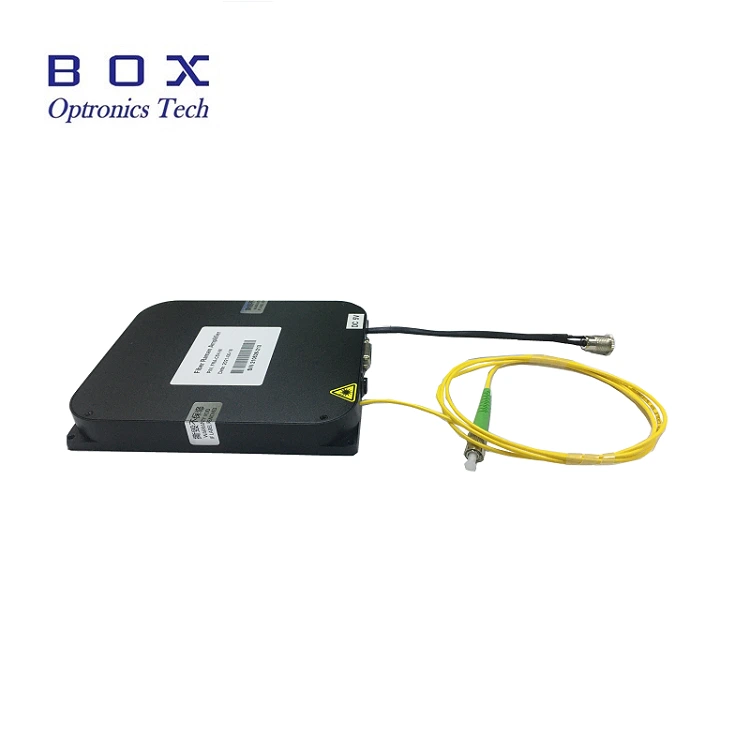

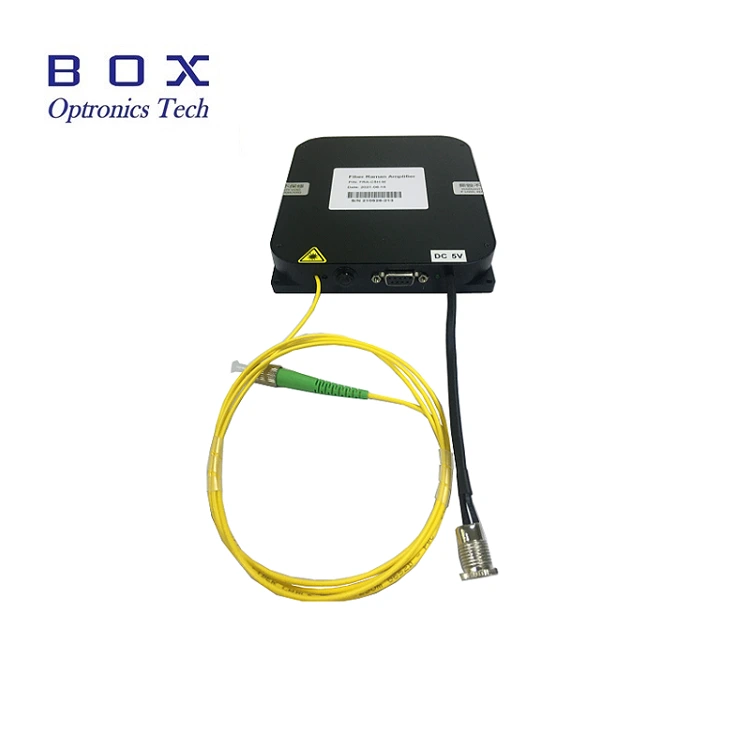

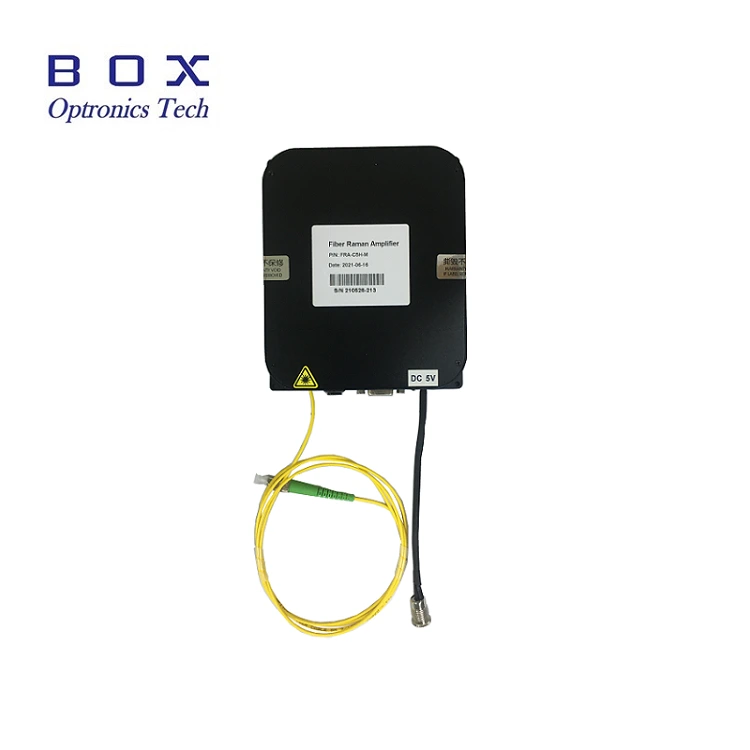

1457nm Raman Pump Laser Iturria

Aurkibidea

1.-ren aurkezpena 1457nm Raman Pump Laser Iturria

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Osagarri estandarrak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

Hau 1457nm Raman Pump Laser Iturria da zuntz batekin Raman zuntz anplifikagailurako eta Er dopatutako zuntz anplifikagailurako diseinatutako Bragg sareta, profesionalki diseinatutako gidatzeko zirkuitua eta TEC kontrola segurua bermatzeko laserren funtzionamendua, irteera-potentzia egonkorra eta espektroa. Eman daiteke mahaigaineko edo pakete modular batean RS-485 komunikazio interfazearekin eta sistema integratzeko monitorizazio softwarea. 400 mW irteerako potentzia handia. Mesedez, erabili tentsio nominalarekin, tenperatura eta hezetasun kontrolarekin, bero ona bermatu xahutzea, irteerako gainkarga saihestea eta kutsadura.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● 400 mW Irteera potentzia handia;

● Boterea eta egonkortasun espektrala;

● DB9 Emakumezkoen (RS485) komunikazioak erraz integratzeko.

 Produktuen Aplikazioak

● Raman zuntz anplifikadorea;

● EDFA Er eroritako zuntz anplifikadorea.

Produktua Xehetasunak

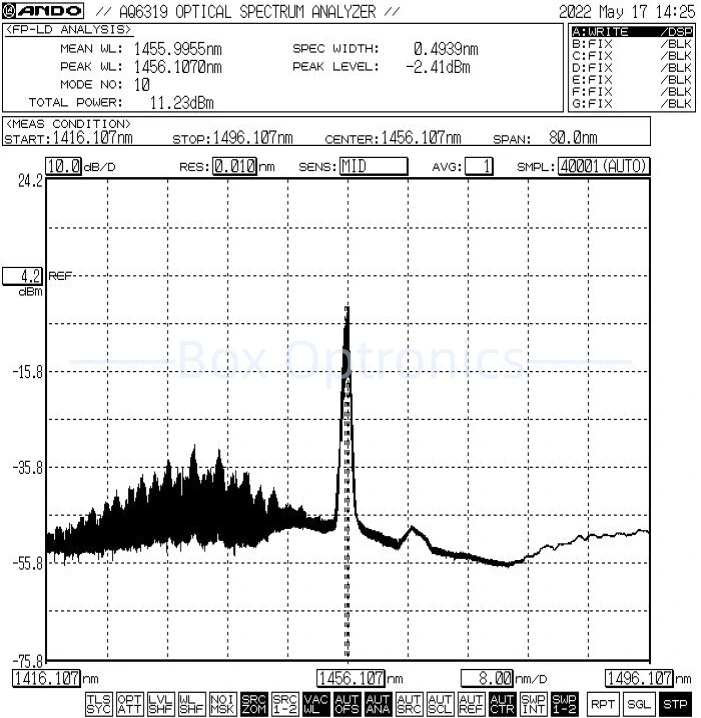

● Espektro tipikoa: 1457nm, +/-1 tolerantzia.

● Osagarri estandarrak

Funtzionamendua Urratsak

Step1.Despacking: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden ala ez, Pump Laser iturburu-modulua, USB barne datu-kablea, korronte-moldagailua, proba-txostena, etab.

2. urratsa.Elikatze iturria: DC batera konektatuta elektrizitate-iturri kommutatua edo haien potentzia betetzen duen elikadura-iturri erregulatua hornidura-eskakizunak. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikadura egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornituta.)

Step3.Connecting irteera zuntza: Ireki hauts-kapa zuntz-konektorean edo bridan, egiaztatu zuntz-muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4.Konektatu ostalari ordenagailura: Erabili USB-RS485 DB9 datu-kablea 1457nm Raman Pump Laser Iturria konektatzeko eta ordenagailua; ordenagailuak lehenik eta behin serieko ataka kontrolatzaile dedikatu bat instalatu behar du identifikatu USB-RS485 serie ataka datu-kablea, bestela ostalariaren ordenagailua softwarea eta argi iturriaren modulua ezin dira behar bezala konektatu eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

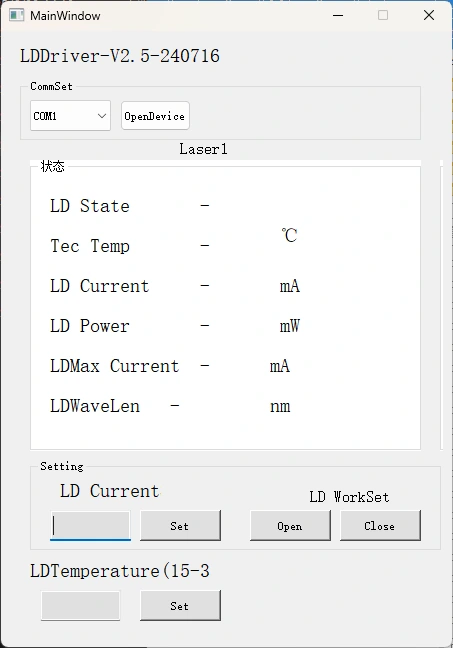

Step5.Control softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du kontrolatu 1457nm Raman Pump Laserraren LD korrontea eta LD tenperatura Iturria. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik irekitzeko botoia. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki at hasierako funtzionamendua. Ez aplikatu korronte osoa berehala.)

Step6.Erabili ondoren, egin klik itxi botoian, itzali elikadura hornidura eta deskonektatu zuntz konexioa.

Agindua informazioa

adibidez: BSLD-1457-4HSM-FA-M

(Eskaeraren informazioa: 1457nm Raman Pump Laser Source, 400mW irteera potentzia, SMF-28e zuntzarekin, FC/APC konektorearekin, modulu paketea).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badira batzuk stock daude, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

● Ez da gomendagarria zuntz optikoa maiz sartzea edo kentzea sarrerako zein irteerako muturretan konektoreak, hautsa saihesteko kutsadura —txertatze-galera areagotzea ekar dezake— edo erretzea zuntz-konektorearen muturreko aurpegiak.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreek izan behar dute hauts-txapelez estalita.

● Irteerako zuntza beste zuntz batera konektatu behar bada, hala da fusio-juntagailu bat erabiltzea gomendatzen da.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; denda leku lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
