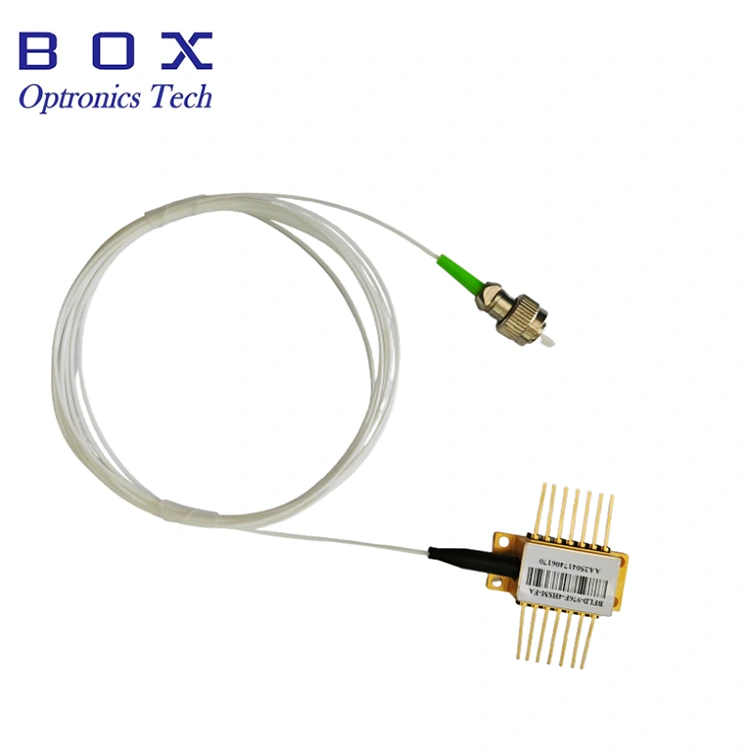

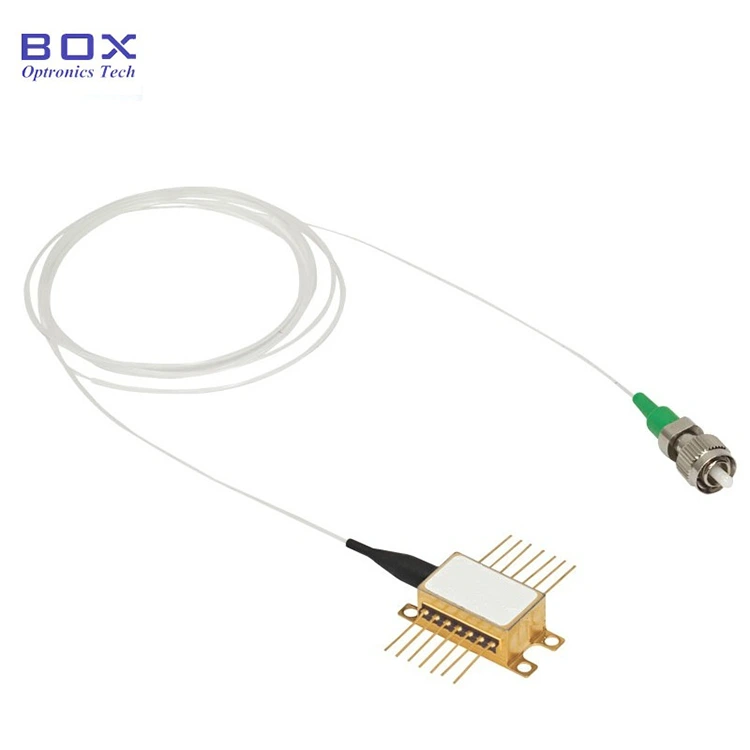

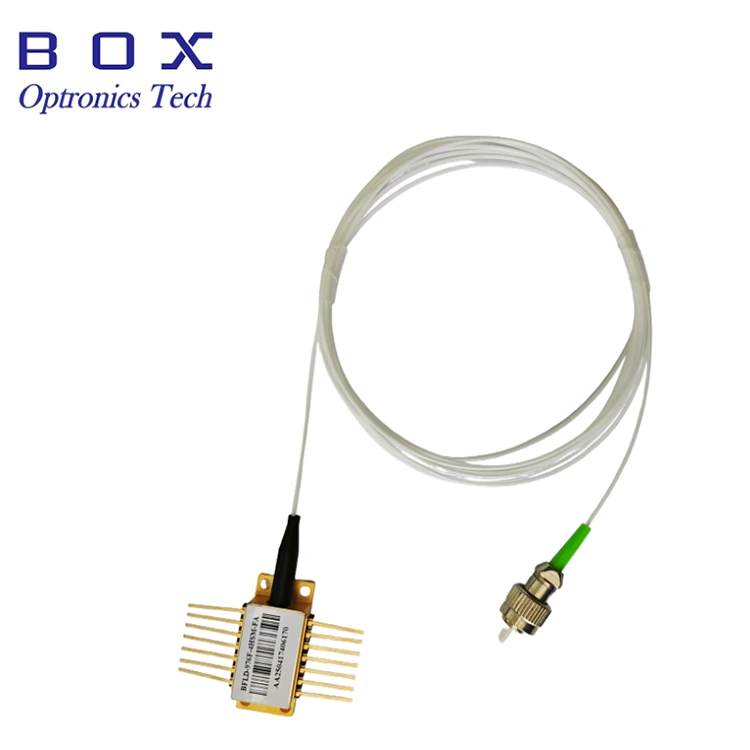

980nm TEC-Hoztutako Pump Laser Diodoa

Box Optronics Txinan 980nm-ko TEC-Cooled Pump Laser Diodoan zentratzen den fabrikatzaile eta hornitzaile profesionala da. Laser optoelektronikoaren industrian urteetako laborantza sakonarekin eta espezializazio aberatsarekin, errendimendu handiko 980nm-ko TEC-Cooled Pump Laser Diodoen diseinu, garapen eta ekoizpen masiboan aritu gara. Gure produktuak errendimendu egonkorragatik, kalitate kontrol zorrotzagatik eta prezio lehiakorrengatik nabarmentzen dira, eta aitorpen zabala lortu dute Europako, Amerikako eta mundu mailako aplikazio optoelektronikoen merkatu handietan. Zinez espero dugu zurekin epe luzerako, irabazi-irabazi-kooperatiba lankidetza ezartzea.

Bidali kontsulta

Produktuaren Deskribapena

Aurkibidea

1. 980nm TEC-Cooled Pump Laser Diodoaren sarrera

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Enbalatzeko adibidea

6. Eskaeraren informazioa

7. Fitxa eta proba fitxa

8. Aurrekontua eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

980nm TEC-Cooled Pump Laser Diodo errendimendu handiko osagai optoelektroniko bat da komunikazio optikoetarako, zuntz anplifikadoreetarako eta laser ponpaketarako. TEC hozte integratuak irteera egonkorra bermatzen du. Erdiko uhin-luzerak 974 nm edo 976 nm dira, aukeran. 14 pin tximeleta paketea. 200mW/ 400mW/ 600mW irteerako potentzia. Pigtailed SM zuntz edo PM zuntz batekin. 12 hilabeteko bermea. Gailu hau elektrizitate estatikoarekiko sentikorra da. Gailuaren aurkako babes-neurriak zorrotz bete behar dira.

Produktuaren zehaztapenak

Parametroa	Ikurra	Min.	Tip.	Max.	Unitatea	Oharrak
LD Atalasearen korrontea	ITH		45	80	mA	CW
Irteerako potentzia	PF			600	mW	Bada (BOL) <900mA
LD Aurrerako korrontea	IF			1200	mA	PF=Potentzia nominala
Kink doako boterea	PKINK	450			mW	>=1,2*Potentzia nominala
Korronte askea kink	IKINK	>=1,2*If(BOL)			mA	[1]
LD Aurrerako tentsioa	VF			2.5	V	PF=Potentzia nominala
Erdiko uhin-luzera	λC	973	974	975	nm	Peak, PF=potentzia nominala
Erdiko uhin-luzera	λC	975	976	977	nm	Gailurra
Uhin-luzera gailurraren biraketa	△λp/△Tamb			0.02	nm/℃	T: FBG Tenperatura.
Espektroaren zabalera	△λ			2	nm	RMS@-13dB
Espektroaren egonkortasuna		-0,5		0.5	nm	PF=potentzia nominala, t=60s
Erantzunkortasuna kontrolatu	IM/PF		1	20	uA/mW	VPD=5V, PF=potentzia nominala
Erantzunkortasunaren egonkortasuna kontrolatu				%20		@All Eragiketa-tenperatura.
Kontrolatu korronte iluna	ID			50	nA	VPD=5V
TEC Korrontea	ITEC			2	A	TCASE=75℃
TEC Tentsioa	VTEC			3.5	V	TCASE=75℃
TEC Moduluaren energia-kontsumoa	P			5	W	TCASE=75℃
Potentzia-egonkortasuna > 20 mW 10-20 mW 3,5-10 mW				0.2 0.5 1	dBm	Pikotik gailurrera, t=60s, DCtik 50kHz arteko laginketa, TC=25℃
Jarraipen-errorea	TE	-0,5		0.5	dB	TC=-5~75℃, [2] erreferentzia
Termistoreen erresistentzia	RTH	9.5	10	10.5	Kohm	TSTG = 25 ℃
B termistorea konstantea	BTH		3900		k	TSTG = 25 ℃

Produktuaren Ezaugarriak

Kink-free funtzionamendu-potentzia 600 mW-ra arte.

SM zuntza eta PM zuntza aukerakoak dira.

Zuntz Bragg sareta egonkortzea.

TEC hozkailua, termistorea eta monitore-diodo integratua.

Produktuen Aplikazioak

Zuntz anplifikadorearen ponpaketa.

Sentsazioa eta neurketa.

CATV transmisioa.

DWDM sistemak.

Femtosegundoko sistemak.

Produktuaren xehetasunak

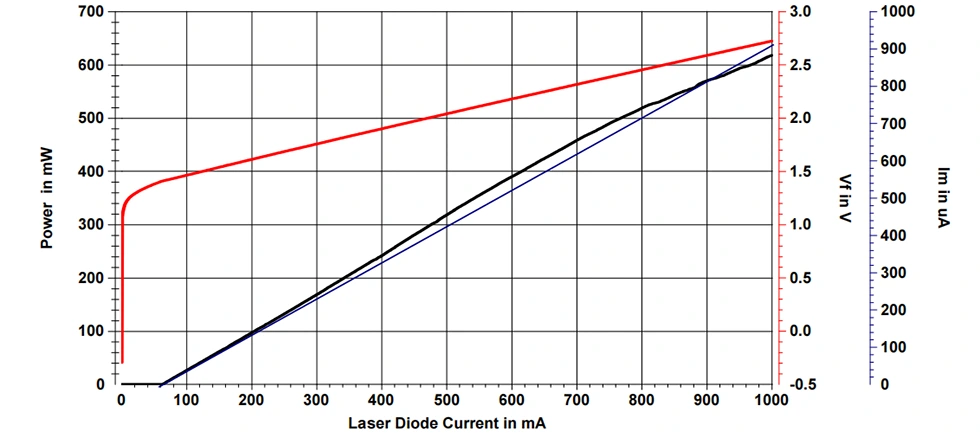

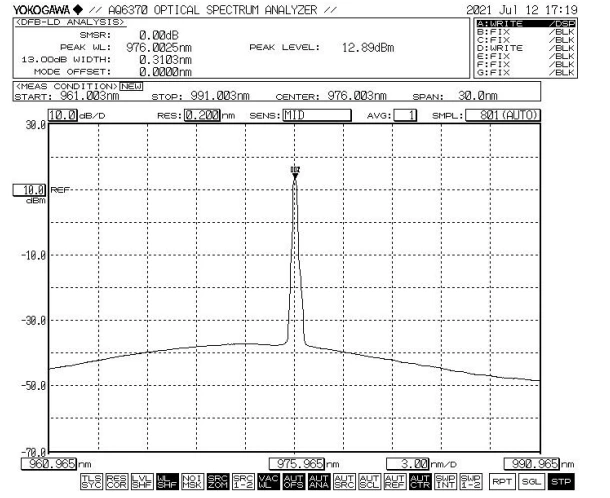

Espektro eta PIV tipikoa: 976 nm, WL tolerantzia +/-1 nm, 600 mW

1060nm 5mW SLED Laser Diode

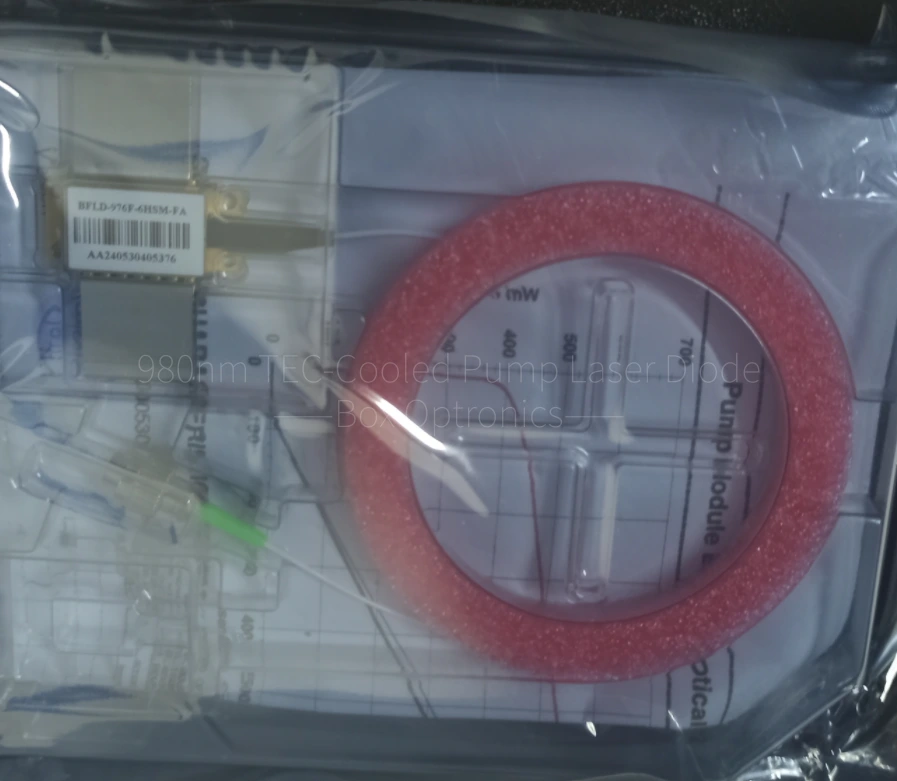

Enbalatzeko adibidea

	Osagarriak	Kantitatea
1	980nm TEC-Hoztutako Pump Laser Diodoa	1
2	Produktuen probaren txostena	1

* Gailu autonomoa; ez dago integratutako kontrolatzailerik (kanpoko kontrolatzailea aukerakoa).

1060nm 5mW SLED Laser Diode

Eskaeraren informazioa

Izena

Uhin-luzera

FBG

Irteerako potentzia

Zuntz mota

Konektorea

Hodi babeslea

BFLD

-XXX

-XX

980nm Pump Laser

974:974 nm

976: 976 nm

F:-rekin

2H:200mW

4H: 400mW

6H:600mW

...

Bestela

SM: Modu bakarra

PM: Polarizazioa mantentzea

N: Nulua

FA: FC/APC

SA: SC/APC

Bestela

0: Zuntz biluzik

1:900um Hodi soltea

adibidez: BFLD-976F-6HSM-N0

(Eskaeraren informazioa: 980nm TEC-Cooled Pump Laser Diodo, tximeleta paketea, 976nm, FBGrekin, 600mW irteerako potentziarekin, SM zuntza, konektorerik gabe, zuntz biluziarekin).

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu eta ordainketa baldintzak

Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronicsek EXW erabiltzea gomendatzen du. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Konturik ez baduzu, mesedez ordaindu produktuen bidalketa kostua.

Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badiren batzuk stockean, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak

Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

Gailu hau elektrostatikoarekiko sentikorra da; horregatik, estatikoen aurkako babes neurriak zorrotz bete behar dira ontziratzean, garraioan eta erabileran. Horrez gain, neurriak hartu behar dira elikatze-horniduraren igoerak saihesteko, hori egin ezean gailuari kalte iraunkorrak eragin baititzake (adibidez, ekipoa lurreratzea egokia bermatzea eta eskumuturreko uhal antiestatiko bat janztea).

Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo ez tira gailuaren karkasaren atzeko aldean dagoen mahukatik. Konektoreak dituzten gailuetan, ziurtatu gailua eta zuntz-konektorea aldi berean altxatzen direla instalatzen edo kentzean.

Pinek soldadura behar badute, soldadura-tenperaturak ez du 260 °C-tik gorakoa izan behar eta soldadura-denborak ez du 10 segundotik gorakoa izan behar. Arreta berezia jarri behar zaio honako hauei: soldadura-prozesuan zehar, gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala lurreratu behar da.

Osagai guztiak piztu aurretik, lehenik eta behin aktibatu hozkailua, eta gero pizteko urrats inkrementalekin jarraitu txipak gainberotzea eta gainkarga saihesteko.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Berme Epea:

Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du berme-epearen barruan kasu hauetan:

(1) Faktore naturalek (adibidez, tximistak, hautsak) edo ingurumen-eraginek eragindako kalteak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.

1060nm 5mW SLED Laser Diode

Ukipen-pantaila duen mahai gaineko pakete batean eskuragarri; argia igortzen du berehala piztean.
