980nm-ko ponpa-diodo-laser-modulua, unitate-zirkuitu integratuekin

Aurkibidea

1.-ren aurkezpena 980nm-ko ponpa-diodo-laser-modulua, unitate-zirkuitu integratuekin

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Osagarri estandarrak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

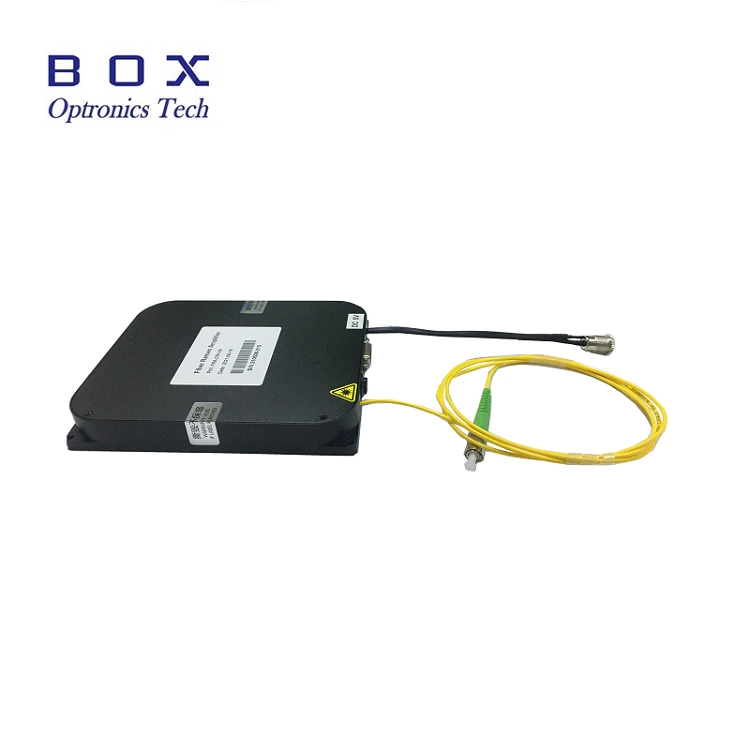

980nm-ko Pump Diodo Laser Modulua, unitate integratua duena Zirkuituak komunikazio optikorako, zuntz anplifikaziorako bereziki diseinatuta daude. eta Optika Ez-lineala ikerketa. Laser txip bat, disko zirkuitu bat integratzen du, tenperatura kontrolatzeko babes-unitatea eta zuntz irteera-egitura batean, zk kanpoko diskoa behar da, plug-and-play. 200mW/ 400mW/ 600mW eskuragarri daude. SM zuntza eta PM zuntza aukerakoak dira. 1 urteko bermea. Laser iturria erabiltzean modulua denbora luzez, ziurtatu beroa xahutzea kontuan hartzen duzula. Jarri modulua bero-husketa batean.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Eraikitako unitate-zirkuitu integratuak, kanpokoak ez gidariaren taula behar da.

● Tamaina trinkoa eta txikia, integratzeko egokia eta instalazio erraza.

● Potentzia eta egonkortasun espektrala.

● Komunikazio interfazea bateragarria da.

Produktuen Aplikazioak

● Zuntz anplifikadoreetarako ponpa-iturria (EDFA).

● Laser detektatzeko ekipoak.

● Zuntz optikoko komunikazioen transmisioa sistemak.

● Detekzio biologikoa.

Produktuaren xehetasunak

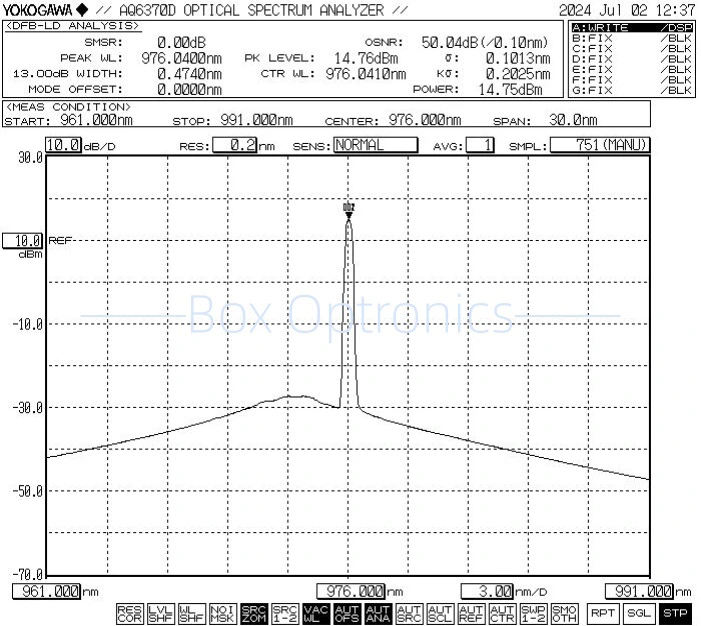

● Espektro tipikoa: 976nm

● Osagarri estandarrak

Eragiketa Urratsak

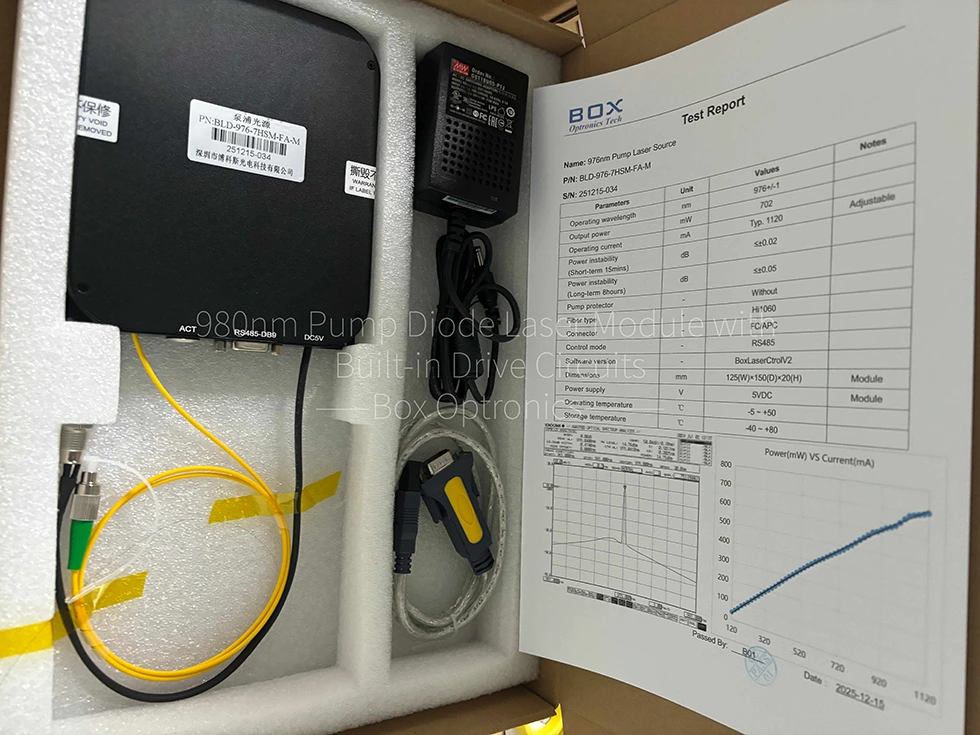

Step1.Despacking: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden ala ez, Pump laser iturri modulua, USB barne datu-kablea, korronte-moldagailua, proba-txostena, etab.

2. urratsa.Elikatze iturria: DC batera konektatuta elektrizitate-iturri kommutatua edo haien potentzia betetzen duen elikadura-iturri erregulatua hornidura-eskakizunak. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikadura egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornituta.)

Step3.Connecting irteera zuntza: Ireki hauts-kapa zuntz-konektorean edo bridan, egiaztatu zuntz-muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4.Konektatu ostalari ordenagailura: Erabili USB-RS485 DB9 datu-kablea 980nm Pump Diodo Laser Modulua konektatzeko Eraikitako Drive zirkuituak eta ordenagailua; ordenagailuak lehenik a instalatu behar du USB-RS485 serie atakako datu kablea identifikatzeko serie ataka kontrolatzaile dedikatua, bestela, ostalari-ordenagailuaren softwarea eta argi-iturriaren modulua ezin dira izan behar bezala konektatuta eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

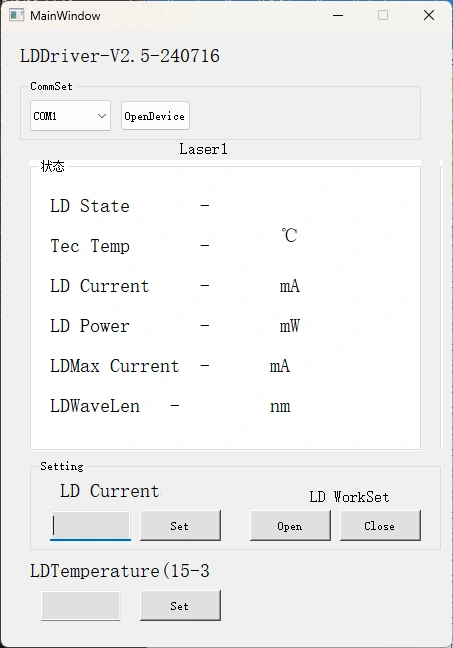

Step5.Control softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du kontrolatu 980nm Pump Diodo Laser Moduluaren LD korrontea eta LD tenperatura Eraikitako Drive Zirkuituekin. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik ireki botoian. (Kalteak saihesteko, igo diskoa korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)

Step6.Erabili ondoren, egin klik itxi botoian, itzali elikadura hornidura eta deskonektatu zuntz konexioa.

Eskaeraren informazioa

adibidez: BLD-976-6HSM-FA-MP1

(Eskaeraren informazioa: 980nm Pump Diodo Laser Modulua integratuta duena Gidatzeko zirkuituak, 976 nm, 600 mW irteerako potentzia, SM Hi1060 zuntzarekin, FC/APC konektorea, 1064 nm islatutako argiaren aurkako babesa, modulu paketea).

*Ponpa babesle batekin hornituta, irteera potentziaren murrizketa % 10-15 da.

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

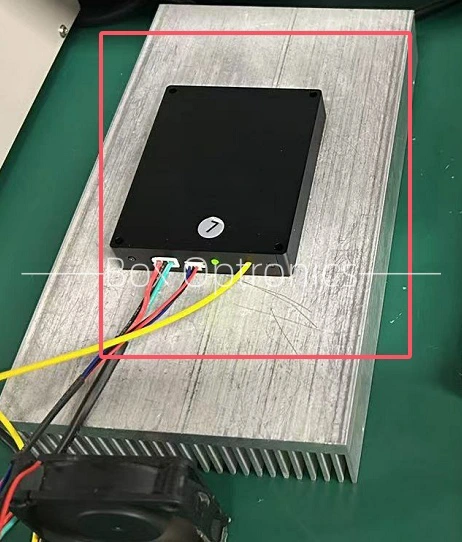

● Argi iturriaren modulua denbora luzez erabiltzen duzunean, ziurtatu kontuan hartu beroa xahutzea eta aireztatzea modulua bero batean muntatuz konketa.

● Abian jartzean, lehenik eta behin, ziurtatu pizteko etengailua eta etengailua giltza-etengailua "off" posizioan dago, eta gero konektatu elikadura-iturria. Itzaterakoan, itzali lehenik giltza-etengailua; itxaron adierazlea arte argia itzali egin da elikadura iturria deskonektatu aurretik. Inoiz ez zuzenean moztu korrontea ekipoa martxan dagoen bitartean.

● Saihestu zuntz-konektoreak maiz konektatzea/deskonektatzea ekiditeko hauts metaketa eta muturreko kalteak.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Erabiltzen ez diren konektoreak hautsezko tapoiekin tapa.

● Gorde ekipamendua hezetasunik gabeko ingurune lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.

*beroa xahutzea epe luzerako erabiltzeko
