C-banda Erbioz dopatutako zuntz indartzailea

Aurkibidea

1.-ren aurkezpena C-banda Erbioz dopatutako zuntz indartzailea

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa eta proba fitxa

8. Aurrekontu baldintzak eta ordainketa

9. Epea

10. Eragiketa-urratsak

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

C-banda Erbioz dopatutako zuntz booster anplifikadoreak dira Komunikazio optikoan, zuntz optikoko sentsazioan, CATVn, aplikazioetarako diseinatua. eta laborategiko ikerketa. Uhin-luzera zabala, potentzia handia eta zarata txikia, ACC eta APC funtzionamendu moduekin. Komunikazio serieko ataka eta elikatze-kablea plug-and-play funtzionatzeko eskaintzen dira. Aginduak dira eskuragarri dago bezeroen sistemetan erraz integratzeko. Irteera anitzeko potentzia 15 eta 26 dBm arteko ezarpenak eskuragarri daude, modu bakarrean eta polarizazioa mantentzen duten zuntz aukerak. Urtebeteko bermea sartzen da. Noiz modulu hauek erabiliz, ziurtatu zuntz amaierako aurpegia garbi dagoela, kontutan izan laserarekin sarrera-mugak, eta hartu beharrezko laser segurtasun neurriak.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Uhin-luzera zabala;

● Alta irteerako potentzia;

● Zarata txikia;

● DB9 Emakumezkoen (RS232) komunikazioak erraz integratzeko.

1. Produktuen Aplikazioak-C-banda Erbioz dopaturiko zuntz indargarriaren anplifikadorea

● Optikoa zuntz komunikazioa;

● Optikoa zuntz sentsorea;

● Zuntz laserra.

Produktua Xehetasunak

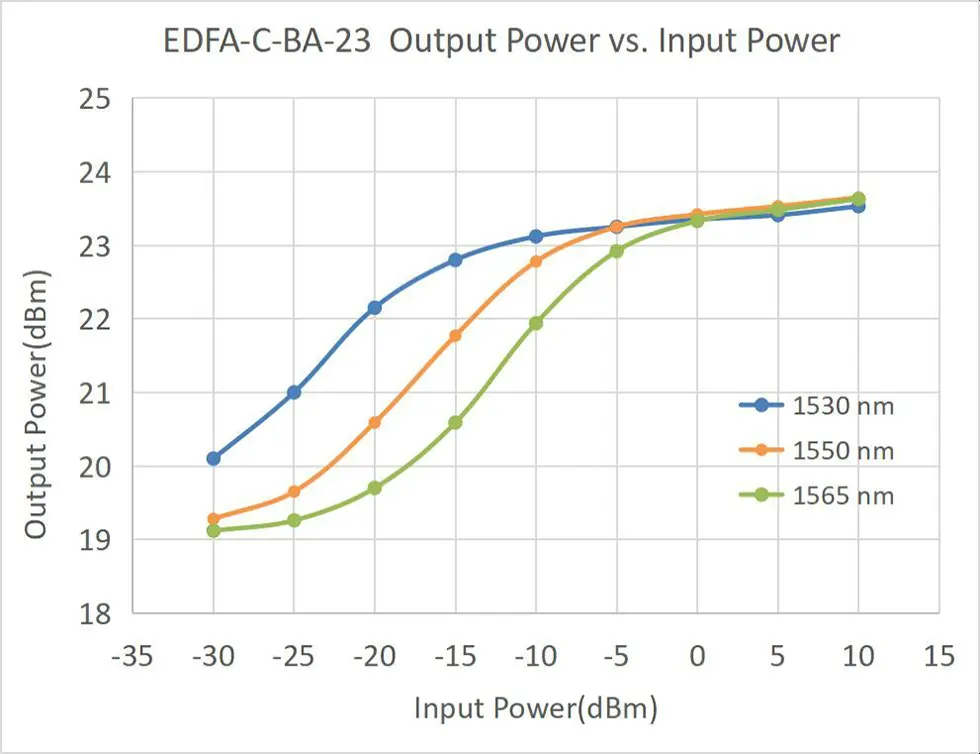

● Kurba Ezaugarri Tipikoa

● Osagarri estandarrak

Agindua informazioa

adibidez: EDFA-C-BA-23-SM-M

(Eskaera informazioa: C-banda Erbioz dopatutako Fiber Booster Amplifier, 23dBmoutput potentzia, SMF-28efiber, modulu paketea).

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badiren batzuk stockean, azkarragoa izango da bidali.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Urratsak

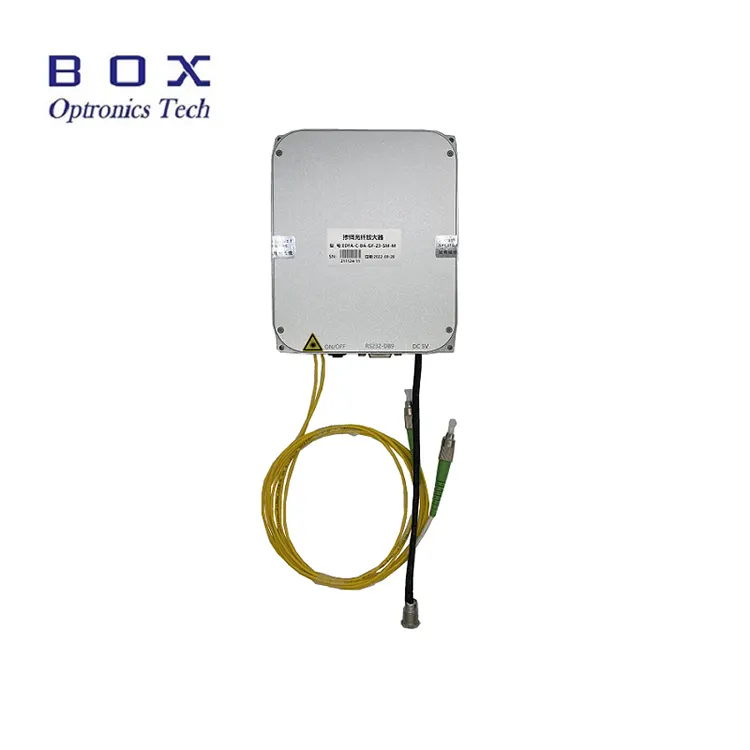

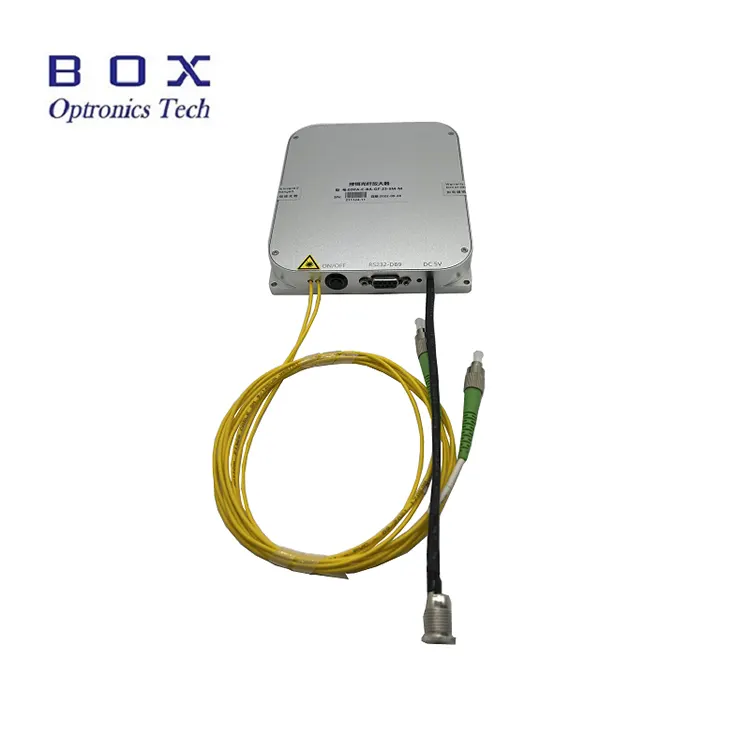

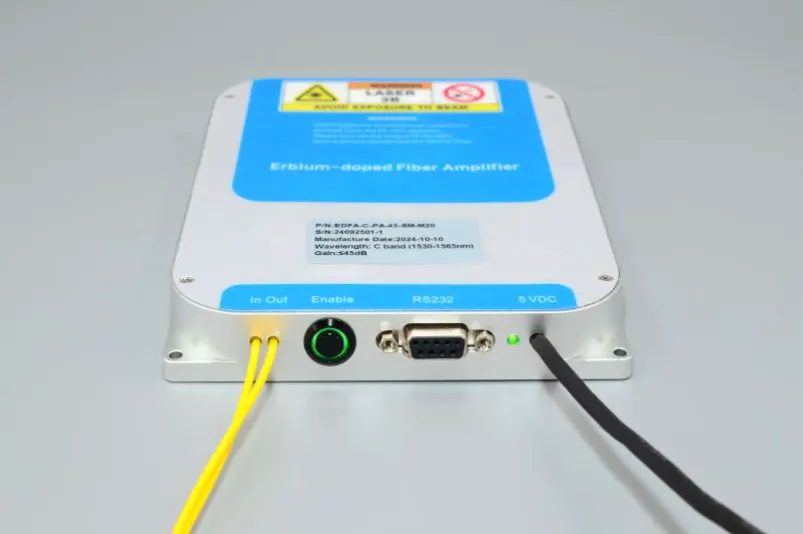

Urratsera 1.Itxura: aurreko aldea EDFAren sekuentzialki sarrerako eta irteerako zuntz optikoz hornituta dago, an anplifikazio optikoko irteera aktibatzeko etengailua, ostalari ordenagailuaren komunikazioa interfazea (RS232 DB9 lehenetsia), potentzia adierazlearen argia eta elikatze-kablea (lehenetsia DC 5V).

Step2.Power Supply: Potentzia ataka DC5.5 × 2.1 mm-ko potentzia lehenetsia da interfazea, eta bat datorren DC5V DC korronte egokitzaile bat emango da produktua fabrikatik ateratzen da. Elikatze-moldagailuaren eta konexio-metodoa EDFA modulua beheko irudian ageri da. Mesedez, ziurtatu erabiltzen duzula jatorrizko korronte egokitzailea. Elektrizitate-egokigailu desegokia erabiltzeak egingo du EDFA behar bezala ez funtzionatzea edo EDFA kaltetzea eragin. U formakoa konektorea elikadura-lerroa ere eman daiteke erabiltzaileek a konektatzeko elektrizitate-hornidura aldatzea, baina kontratazioan aldez aurretik proposatu behar da.

3. urratsa. Zuntz-jauziak konektatzea: ireki zuntz optikoko konektorearen hauts-kapa, egiaztatu zuntzaren amaierako aurpegia eta berretsi ez dagoela kutsadurarik eta kalterik beste optikoa konektatu aurretik zuntz-gailuak edo proba-ekipoak. Potentzia handiko EDFAren irteera-zuntzetarako eredua, konexiorako fusio-splicing metodoa erabiltzea gomendatzen da.

Setp4.Beroaren xahupena: hau Erbioz dopatutako zuntz anplifikadorearen moduluak bero kopuru bat sortzen du. The anplifikadorearen beheko gainazala (testurik gabeko aldea) hurbil egon behar du kontaktua bero-hustugailuarekin, beroa xahutzeko hegatarekin edo metalezko gainazalarekin erabiltzailearen txasisaren behealdea. Aire hozte egokia lortzeko gomendatzen da beroa xahutzeko efektu ona. Gomendatutako lan-ingurune optimoa tenperatura -5 ~ +35 ℃ da. Noiz giro-tenperaturak 50 ℃ gainditzen ditu Erreserba egoeran dagoen anplifikadorea ez da martxan jarriko. Giro-tenperatura denean 55 ℃ gainditzen du Lan-egoeran dagoen anplifikadoreak laser irteera automatikoki geldituko du eta sartuko da auto-babeserako egonean egoera. Giro-tenperatura 50 ℃-ra jaisten denean, anplifikadorea automatikoki berrekingo du irteera.

5. urratsa. Sarrerako potentzia optikoa: Erbioz dopatutako zuntz anplifikadore honek ez du atalaserik Sarrerako seinale optikoaren potentziaren eskakizuna. Batez besteko potentzia denean sarrerako seinale optikoa ia zero potentziara murrizten da, anplifikadorea oraindik egongo da lan-egoera mantendu, eta irteerako atakak berezko emisioa izango du irteera. Hala ere, anplifikazio efektu eta seinale-zarata idealagoa lortzeko ratioa, sarrerako potentzia optikoa potentziaren barruan kontrolatzea gomendatzen da proba-orrian edo produktuaren zehaztapenean deskribatutako gama.

Step6.Host Computer Control: anplifikadore hau produktu modularra da eta behar du egokitu eta kontrolatzeko software ostalari dedikatuarekin konbinatu EDFAren lan-egoera eta funtzionamendu-parametroak. Erabiltzailearen ordenagailuaren beharrak USB-232 serie ataka kontrolatzaile programa eta EDFA ostalari ordenagailua instalatzeko gure enpresak eskaintzen duen kontrol-softwarea. USB-232 serie ataka kontrolatzailea programa instalatu behar da, bestela ordenagailu ostalariaren softwarea ezin da konektatu eta EDFA moduluarekin normaltasunez komunikatu. Kontuan izan behar da USB-232 serieko ataka kontrolatzaile-programak benetako USB-232-rekin koherentea izan behar du serie ataka kablea erabili. EDFA ostalari-ordenagailuaren software bertsioaren zenbakia softwareak koherentea izan behar du softwarearen bertsio-zenbakiarekin produktuaren proba-orria.

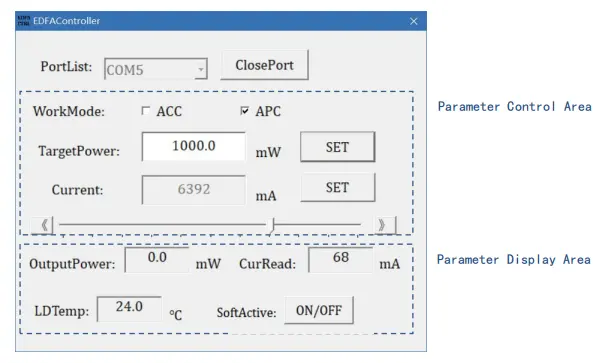

7. urratsa. Ostalari-ordenagailuaren software-interfazea: ostalari-ordenagailuaren softwareak bistaratu dezakeen informazioa barne hartzen du anplifikadorea lan egiteko modua, irteerako potentzia optikoaren xede-balioa, ponpa laserra uneko xede-balioa eta tenperatura kontrolatzeko egoera.

8. urratsa. Eragiketa espezifikoa: ondoren ordenagailu ostalariaren softwarea abiaraziz, lehenik eta behin hautatu serieko ataka zuzena PortList serieko ataka sekuentziako zenbakia, egin klik OpenPort botoian irekitzeko serieko ataka. Une honetan, Uneko Irakurketa eta LDTemp leihoak bistaratuko dira moduluaren lan-korrontea eta ponparen tenperatura. Sartu helburua Potentzia optikoaren balioa TargetPower leihoan eta egin klik EZAR botoian. Noiz EDFA moduluaren botoiaren etengailua eta SoftActive botoia etengailuan softwarea biak aktibatuta daude, ezarpenak eragina izango du eta EDFA optikoa du potentzia irteera.

9. urratsa. Kontrol modua: eredu estandarra zuntz anplifikadore honen bi lan-modu onartzen ditu, korronte-kontrol automatikoa modua (ACC modua) eta potentzia kontrolatzeko modu automatikoa (APC modua). Alda dezakezu bi lan-modu horien artean WorkMode aukeraren bidez. Aldatzean, Mesedez, kontuan izan botoi aktiboaren etengailua desaktibatzea lehenik. (* Anplifikadore batzuk modeloek ACC modua soilik onartzen dute, adibidez EDFA-C-PA). ACC moduan, sartu ponpa uneko balioa Uneko leihoan eta egin klik EZAR botoian edo arrastatu zuzenean ezkerreko eta eskuineko graduatzaileak ponparen korrontearen balioa ezartzeko. APC moduan, sartu helburuko potentzia optikoaren balioa TargetPower leihoan eta sakatu EZAR botoia.

10. urratsa. Irteera aktibazioa: noiz Gaitu botoiaren etengailua moduluaren aurrealdean eta SoftActive botoia Piztu softwarea biak aktibatuta daude, ezarpenak eragina izango du eta anplifikadoreak laser irteera du, eta LASER adierazle argia piztuta dago. ON/OFF botoia gorriz bistaratuko da. OutputPower parametroen monitorizazioan areak uneko benetako irteerako potentzia optikoa erakusten du, CurRead-ek korrontea erakusten du ponparen korrontea eta LDTemp-ek barne-tenperatura erakusten du.

11. urratsa. Itzali: lehenik eta behin itzali ON/OFF botoia etengailua anplifikadorearen alboan eta SoftActive botoia aktibatu softwarea, sakatu ClosePort serieko ataka ixteko, eta gero itxi softwarea.

12. urratsa. Parametroen memoria: modua eta kontrol softwareak ezarritako parametroak automatikoki gordeko dira barruan EDFA modulua eta itzaltzeko memoria funtzioa dute. Beharrik ez badago aldatu EDFA parametroak, ez da beharrezkoa ostalari ordenagailura konektatzea berriro erabiltzean.

Eragiketa oharrak eta Mantentzea

● Abian jartzean, lehenik eta behin, berretsi pizteko etengailua eta tekla etengailua direla itzalita daude, eta, ondoren, konektatu elikadura iturria. Itzaterakoan, lehenik itzali giltza-etengailua eta, ondoren, deskonektatu elikadura-hornidura irteeraren ondoren argi adierazlea itzaltzen da. Ez moztu zuzenean elikadura iturria EDFA lanean ari da.

● Ez da gomendagarria irteera maiz sartzea eta deskonektatzea zuntz-konektoreak hautsaren kutsadura saihesteko, eta horrek areagotzea ekar dezake zuntz-konektorearen amaierako aurpegia txertatzeko galera edo erretzea.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreek izan behar dute hauts-txapelez estalita.

● Irteerako zuntza beste zuntz batera konektatu behar bada, hala da fusio-juntagailu bat erabiltzea gomendatzen da.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; denda leku lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
