1.-ren aurkezpena Mikro-modulua C-banda Erbioz dopatutako zuntz-anplifikadorea
2. Teknikoa Zehaztapenak
3. Produktuen Ezaugarriak
4. Aplikazio tipikoak
5. Produktuaren xehetasunak
6. Eskaeraren informazioa
7. Fitxa teknikoa
8. Aurrekontu baldintzak eta ordainketa
9. Epea
10. Eragiketa-urratsak
11. Eragiketa-oharrak eta Mantentzea
12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

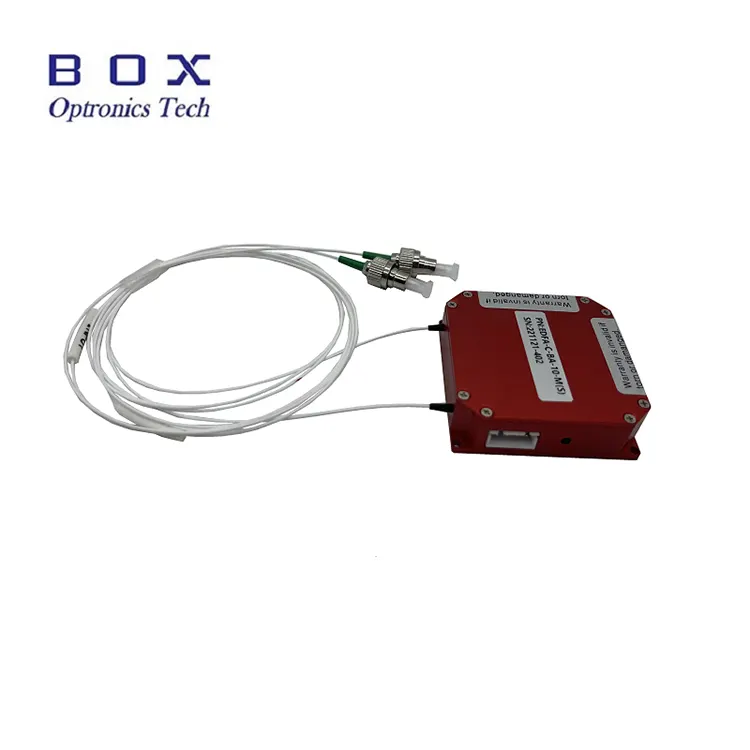

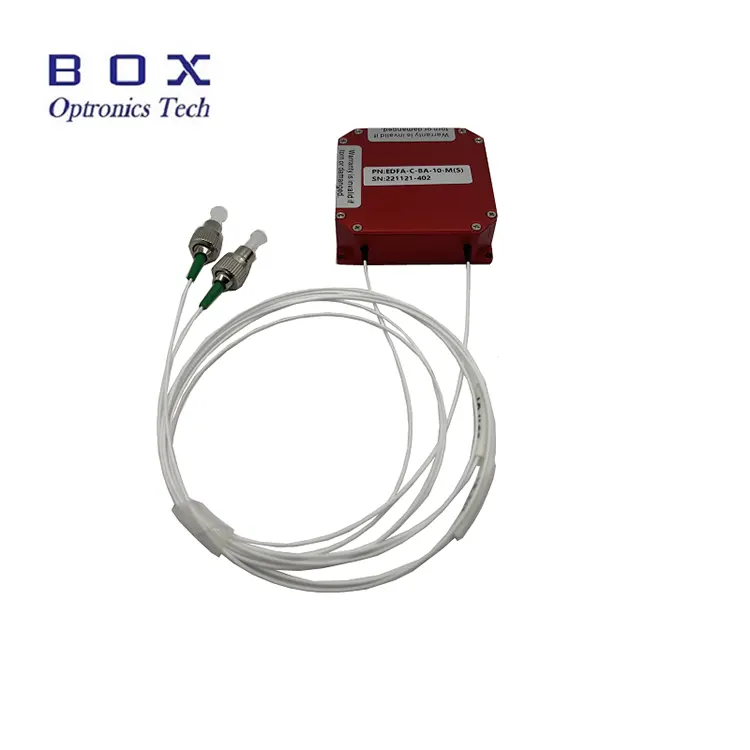

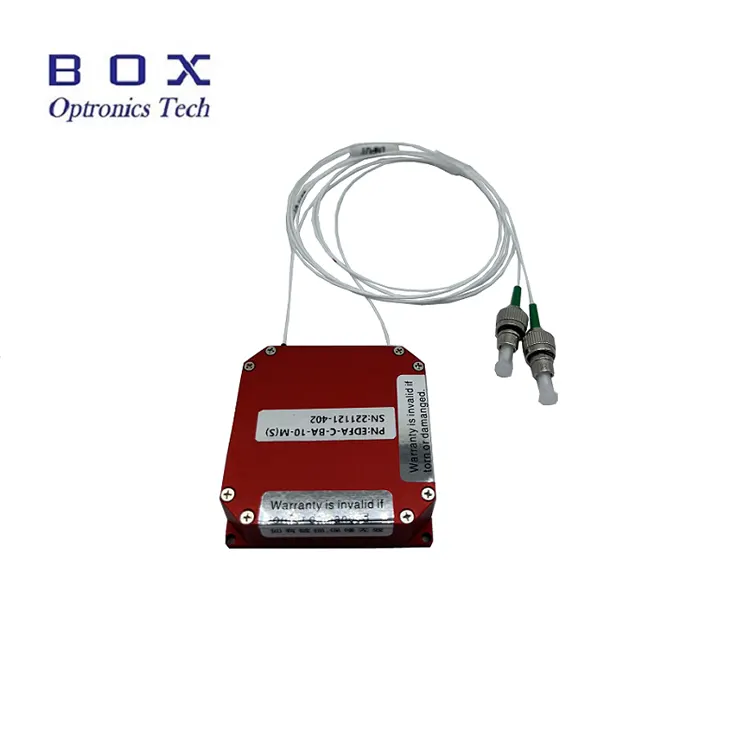

Mikromodulua C-banda Erbioz dopatutako zuntz bultzatzailea Anplifikadoreak espazio mugatuetan aplikazioetarako diseinatuta daude. Neurriak 50 (W) × 50 (D) × 15 (H) mm edo 45 (W) × 65 (D) × 10 (H) mm dira aukeran. Izan daitezke C-bandan 1530~1565nm-ko laser seinaleen potentzia anplifikatzeko erabiltzen da uhin-luzera tartea. 10/13/17/20/23dBm-ko potentzia handia eta zarata txikia dituzte. A komunikazio serieko ataka eta elikatze kablea ordenagailuaren funtzionamendurako eskaintzen dira. Noiz modulu hauek erabiliz, ziurtatu zuntz amaierako aurpegia garbi dagoela, kontutan izan laserarekin sarrera-mugak, eta hartu beharrezko laser segurtasun neurriak.
|
Parametroak |
Unitatea |
Balioak |
Oharrak |
||||
|
Uhin-luzera tartea |
nm |
1530~1565 |
C-banda |
||||
|
Sarrerako potentzia |
dBm |
-6~+3 |
|
||||
|
Irteerako potentzia |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm sarrera |
|
Zarata figura |
dB |
≤5,0 |
-3dBm sarrera |
||||
|
PDG |
dB |
≤0,3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Sarrera/Irteera isolamendua |
dB |
≥35 |
|
||||
|
Potentzia monitorea |
dB |
|
Sarrera/Irteera |
||||
|
Funtzionamendu modua |
- |
|
ACC/APC |
||||
|
Pigtail zuntza |
- |
SMF-28 |
FC/APC |
||||
|
Kontrol modua |
- |
DB9 Emakumezkoa (RS232)/TTL |
|
||||
|
Komunikazio interfazea
|
- |
ZH2.54-4PIN |
M15 modulua |
||||
|
- |
ZH1.5-6PIN |
M10 modulua |
|||||
|
Neurriak |
mm |
50(W)×50(L)×15(H) |
Modulua |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
Modulua |
||||||
|
Elikatze-hornidura |
- |
DC 5V, <10W |
Modulua |
||||
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
||||
|
Funtzionamenduaren hezetasuna |
℃ |
% 0 ~ 70 |
|
||||
● Uhin-luzera zabala-1530 ~ 1565nm;
● Subminiatura diseinua;
● Zarata txikia <5dB;
● RS232/TTL kontrol modua.
● Optikoa zuntz komunikazioa;
● Optikoa zuntz sentsorea;
● Zuntz laserra.

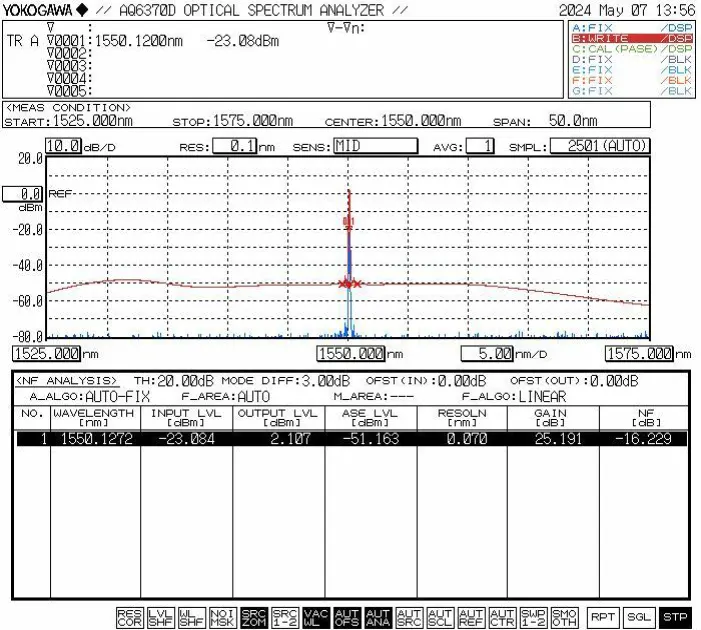

● Kurba Ezaugarri Tipikoa
● Komunikazio pinaren definizioa (ezkerretik eskuinera: 1etik 4ra):
Komunikazio-mailak TTL estandarrak betetzen ditu. TTL-RS232 bat maila bihurtzea beharrezkoa da ordenagailu batera konektatzeko.
|
Pin |
Definizioa |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
Izena |
EDFA mota |
Uhin-luzera |
Irteerako potentzia |
Zuntz mota |
Dimentsioa |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbioz dopatua Zuntz-anplifikadorea |
BA: Booster-Amp |
C:C banda |
10:10dBm 13:13dBm 17:17dBm 20:20 dBm 23:23 dBm |
SM:SMF-28e |
Mikrofonoa: Modulua |
adibidez: EDFA-BA-C-23-SM-MIC
(Eskaera informazioa: Mikro-Modulua C-banda Erbioz dopatua Fiber Booster Amplifier, 23 dB irteera potentzia, SMF-28efiber, modulu paketea).
Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Produkziorako 10-15 lanegun inguru behar dira. (Badiren batzuk stockean, azkarragoa izango da bidali.)
Nazioarteko logistika 3-5 lanegun behar izan ditzake.
Urratsera 1.Paketatzea eta muntatzea
Egiaztatu osagarri guztiak osatuta daudela muntatu aurretik.
Step2.Connecting Power Supply eta Fiber Adabaki kableak
Konektatu elikadura iturria; konektatu seinale-argia sarrerara
3. urratsa.Anplifikadorea piztea

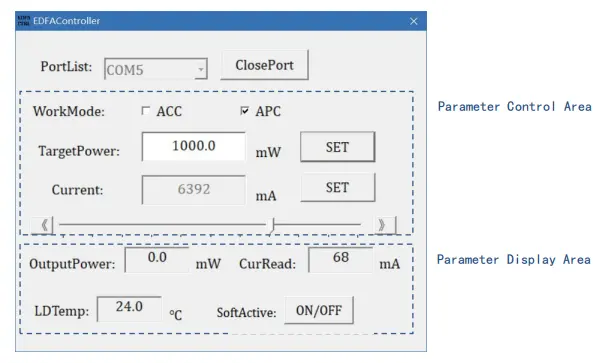

Piztu anplifikadorea. Oharra: funtzionamendu-korrontea eta irabazia balioak ordenagailu ostalariak azken itzaltzean ezarritako parametroak dira, eta behar izanez gero software bidez alda daiteke.Erabat debekatuta dago konektatzea edo deskonektatu zuntz-konektoreak laserra martxan dagoen bitartean.
Setp4.Shutdown
Deskonektatu korronte-kablea erabili ondoren.
● Ez moztu elikadura zuzenean anplifikadorea dagoen bitartean funtzionatzen.
● Mantendu zuntz-konektoreak hautsik gabe zuntza erre ez dadin konektorearen amaierako aurpegia. Garbitu aurretik zuntz-konektorea hautsik gabeko lente-paperarekin konexioa, ikuskatu zuntz-muturreko aurpegiko ikuskatzaile batekin eta konektatu brida bidez garbitasuna baieztatu ondoren bakarrik. Bestela, zuntz-konektorearen amaierako aurpegia baliteke laserra pizten denean erreko da. Ziurtatu laserrik gabeko funtzionamendua noiz konektatzeko bridak, eta jarri zuntz hautsezko tapoiak erabiltzen ez direnean.
● Mantendu ekipoa lehorra eta gorde leku lehor batean.
● Berme Epea:
Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:
(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
