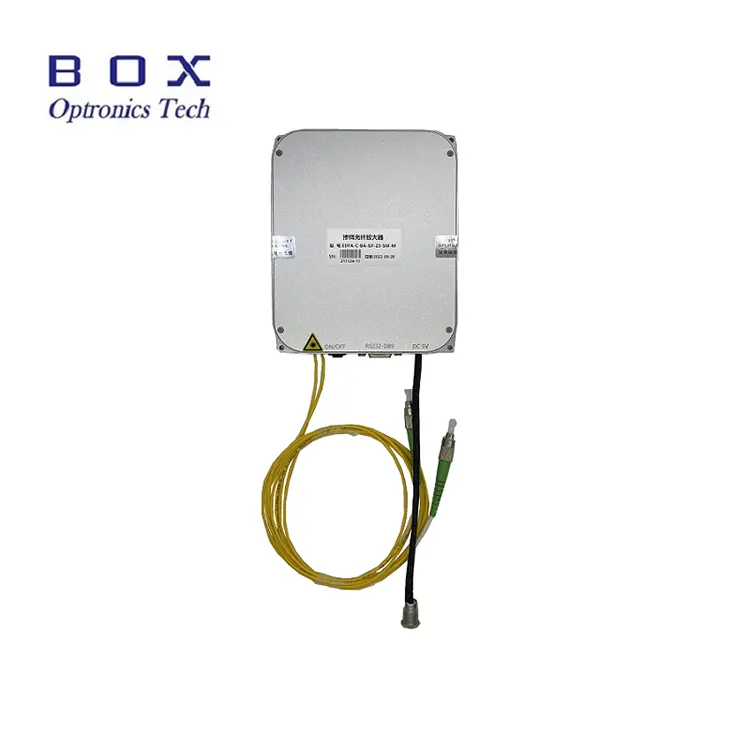

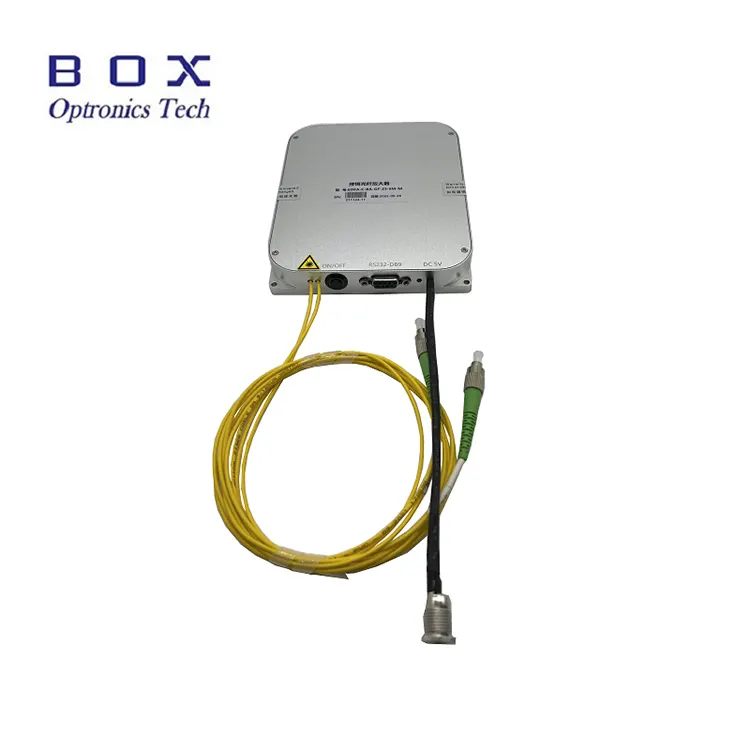

1.-ren aurkezpena C-banda Erbioz dopatutako zuntz-linean anplifikadorea
2. Teknikoa Zehaztapenak
3. Produktuen Ezaugarriak
4. Aplikazio tipikoak
5. Produktuaren xehetasunak
6. Eskaeraren informazioa
7. Fitxa eta Proba fitxa
8. Aurrekontu baldintzak eta ordainketa
9. Epea
10. Eragiketa-oharrak eta Mantentzea
11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua
C-banda Erbioz dopatutako zuntz lerroko anplifikadoreak dira zuntz laser bidezko edo zuntz bidezko komunikazio-sistemetako linea-erreleetarako diseinatua. Ahal dute C-bandan 1530 ~ 1565nm-ko laser seinaleen potentzia anplifikatzeko erabili uhin-luzera tartea. 15/17/20/23/25/26dBm-ko potentzia handia eta baxua dute. zarata. Gomendioak eta softwarea ordenagailuaren funtzionamendurako eskaintzen dira. Hauek erabiltzean moduluak, ziurtatu zuntz amaierako aurpegia garbi dagoela, kontuan izan laser sarrerarekin mugak, eta hartu beharrezko laser segurtasun neurriak.
|
Parametroak |
Unitatea |
Balioak |
Oharrak |
|||||
|
Uhin-luzera tartea |
nm |
1530~1565 |
C-banda |
|||||
|
Sarrerako potentzia |
dBm |
-25~+3 |
|
|||||
|
Irteerako potentzia |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm sarrera |
|
Irabazien koefiziente txikia |
dB |
35 |
@-25dBm sarrera |
|||||
|
Zarata figura |
dB |
≤5,5 |
@-10dBm sarrera |
|||||
|
PDG |
dB |
≤0,3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Sarrera/Irteera isolamendua |
dB |
≥35 |
|
|||||
|
Potentzia monitorea |
dB |
Irteerako potentzia |
|
|||||
|
Funtzionamendu modua |
- |
ACC/APC |
|
|||||
|
Pigtail zuntza |
- |
SMF-28 |
FC/APC |
|||||
|
Komunikazio interfazea
|
- |
Ukipen-pantaila / DB9 Emakumezkoa (RS232) |
Bankua |
|||||
|
- |
DB9 Emakumezkoa (RS232) |
Modulua |
||||||
|
Elikatze-hornidura
|
- |
AC 110~240V, <30W |
Bankua |
|||||
|
- |
DC 5V, <15W |
Modulua |
||||||
|
Neurriak
|
mm
|
260 (W) × 280 (L) × 120 (H) |
Bankua |
|||||
|
150 (W) × 125 (L) × 20 (H) |
Modulua |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
Modulua |
||||||
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
|||||
|
Funtzionamenduaren hezetasuna |
℃ |
% 0 ~ 70 |
|
|||||
● Uhin-luzera zabala-1530 ~ 1565nm;
● Irabazi handia faktorea;
● Zarata txikia <5,5 dB;
● Irteera potentzia handia 15/17/20/23/25/26dBm aukerakoa.
● Optikoa zuntz komunikazioa;
● Optikoa zuntz sentsorea;
● Zuntz laserra.

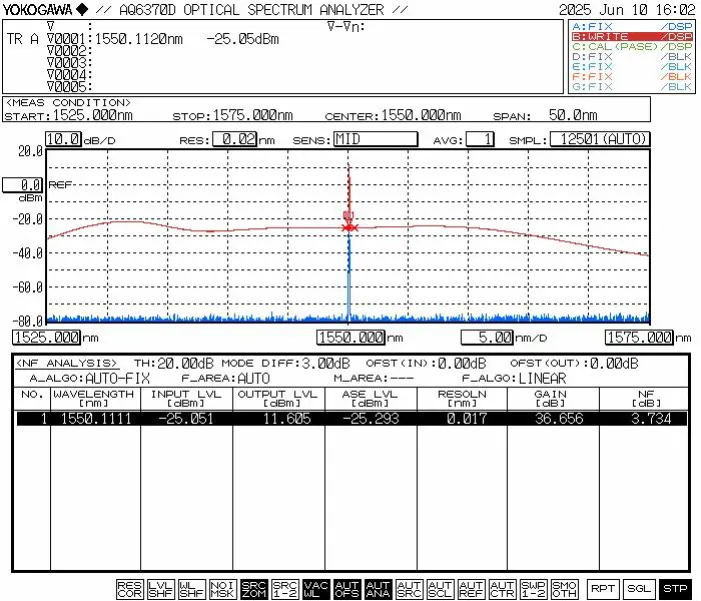

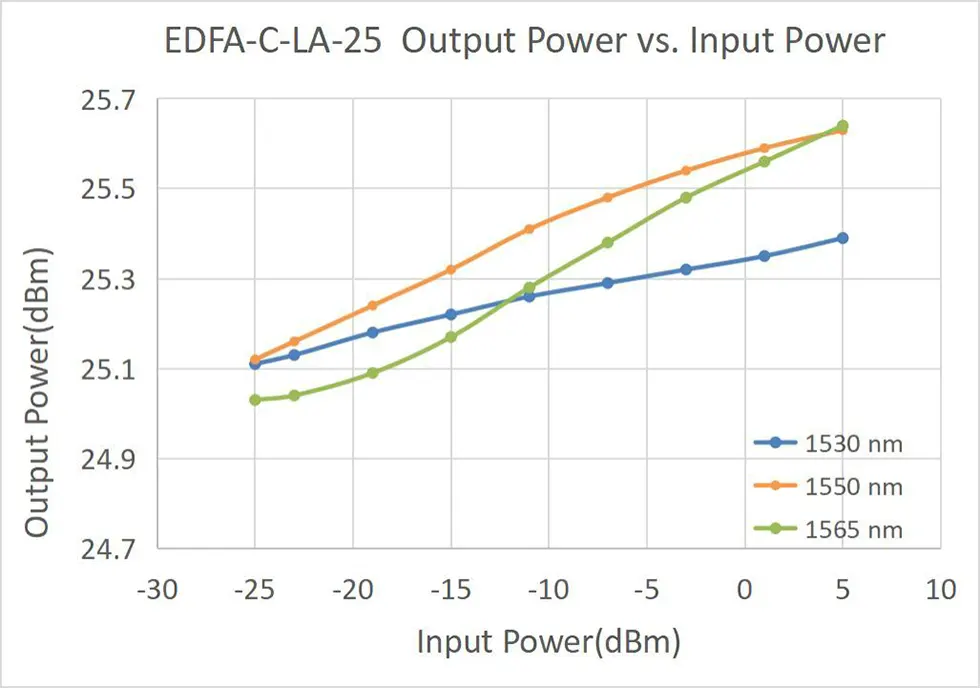

● Kurba Ezaugarri Tipikoa
|
Izena |
EDFA mota |
Uhin-luzera |
Irteerako potentzia |
Zuntz mota |
Dimentsioa |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbioz dopatua Zuntz-anplifikadorea |
LA: In-Line-Amp |
C:C banda |
15:15 dBm 17:17dBm 20:20 dBm 23:23 dBm 25:25 dBm 26:26 dBm |
SM:SMF-28e |
M15 : Modulua M20 : Modulua B: Bankua |
adibidez: EDFA-LA-C-15-SM-M
(Eskaera informazioa: C-banda Erbioz dopatutako zuntza In-Line Anplifikadorea, 15 dB irteera potentzia, SMF-28ezuntzarekin, modulu paketea).
Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Produkziorako 10-15 lanegun inguru behar dira. (Badiren batzuk stockean, azkarragoa izango da bidali.)
Nazioarteko logistika 3-5 lanegun behar izan ditzake.
● Modu bakarreko zuntzetarako (Hi-1060, PM980, G652D, PM1550, etab.), argi jarraiturako potentzia tolerantzia teorikoa 200mW gutxi gorabehera denean amaierako aurpegia garbi dago. Hori dela eta, irteera-potentzia <200mW-ko EDFA modeloek egin dezakete konektatu haien irteerako zuntz-konektoreak modu bakarreko beste zuntz gailu batzuetara egokigailu mugikorrak (zuntz-bridak).
● Ez moztu elikadura zuzenean anplifikadorea dagoen bitartean funtzionatzen.
● Mantendu zuntz-konektoreak hautsik gabe zuntza erre ez dadin konektorearen amaierako aurpegia. Garbitu aurretik zuntz-konektorea hautsik gabeko lente-paperarekin konexioa, ikuskatu zuntz-muturreko aurpegiko ikuskatzaile batekin eta konektatu brida bidez garbitasuna baieztatu ondoren bakarrik. Bestela, zuntz-konektorearen amaierako aurpegia baliteke laserra pizten denean erreko da. Ziurtatu laserrik gabeko funtzionamendua noiz konektatzeko bridak, eta jarri zuntz hautsezko tapoiak erabiltzen ez direnean.
● Irteerako zuntz-konektoreak maiz konektatzea/deskonektatzea ez da gomendagarria, hautsaren kutsadura, sartze-galera areagotzea edo zuntz-konektorearen amaierako aurpegia erretzea.
● Mantendu ekipoa lehorra eta gorde leku lehor batean.
● Berme Epea:
Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:
(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
