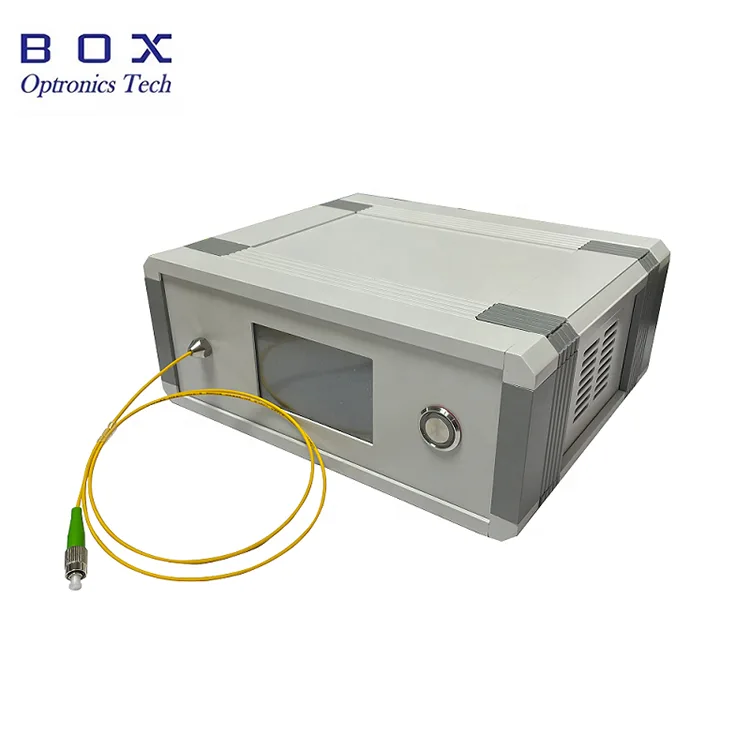

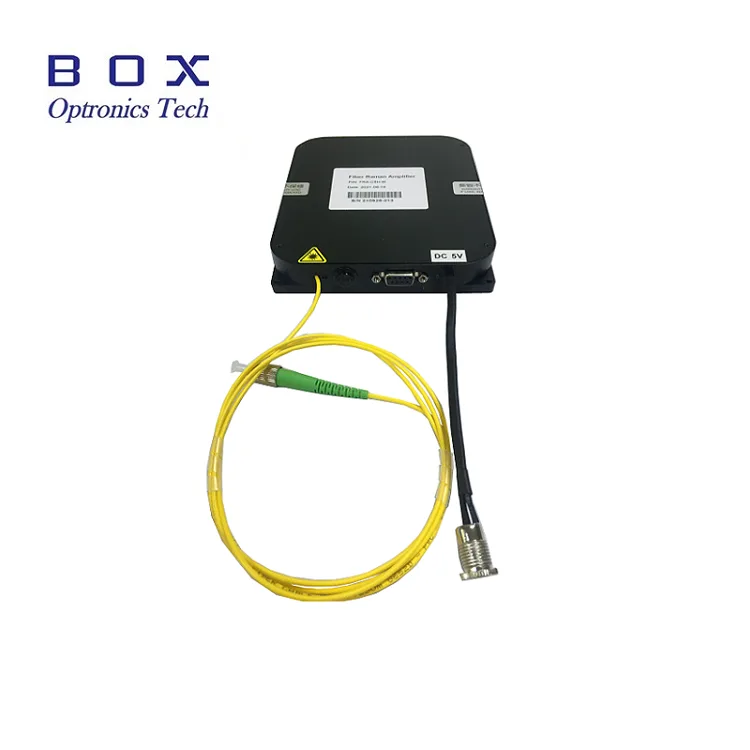

1310nm SLD Banda Zabaleko Argi Iturburuak koherentzia baxuko banda zabaleko igorpen egonkorra eskaintzen du normalean > 30 nm-ko zabalera espektralarekin eta irteerako potentzia 1/3/10/15mW-n eskuragarri. Bere SMF-28e edo PM Fiber akoplamendua, uhin espektral baxua eta pakete trinkoa aproposa da zuntz optikoa detektatzeko, OCT irudiak eta doitasun optikoko neurketak egiteko. SLD banda zabaleko argi iturri hau komunikazio optikorako, irudi biomedikoetarako eta zuntz optikoko gailuen proba aplikazioetarako optimizatuta dago.
|
Parametroak |
Unitatea |
Balioa |
Oharra |
|
Uhin-luzera eragilea |
nm |
1310 |
±20 |
|
Irteerako potentzia |
mW |
1/3/10/15 |
Pertsonalizagarria |
|
Banda zabalera |
nm |
>30 |
|
|
Isolatzaile optikoa |
dB |
Horrekin |
|
|
Epe laburreko egonkortasuna |
dB |
≤±0,02/15 min |
|
|
Epe luzerako egonkortasuna |
dB |
≤±0,05/8 ordu |
|
|
Zuntz-konektorea |
- |
FC/APC |
|
|
Zuntz mota |
- |
SMF-28e/PM Fibra |
|
|
Demensioa
|
mm |
195 (W) × 220 (L) × 120 (H) |
Bankua |
|
70(W)×90(L)×18(H) |
Modulua |
||
|
125 (W) × 150 (L) × 20 (H) |
Modulua |
||
|
Potentzia sarrera
|
V |
AC 110~240V |
Bankua |
|
DC 5V/4A |
Modulua |
||
|
Komunikazio interfazea |
- |
DB9 Emakumezkoa (RS232) |
|
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
|
Biltegiratze-tenperatura |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Potentzia-maila anitz eskuragarri behar ezberdinetara egokitzeko;l
● Espektro zabala;
● Uhin espektral baxua;
● Pakete eta tamaina pertsonalizatuak.
● Zuntz optikoaren sentsazioa;
● Irudi medikoak;
● Zehaztasun neurketa;
● Zuntz optikoko gailuaren proba.

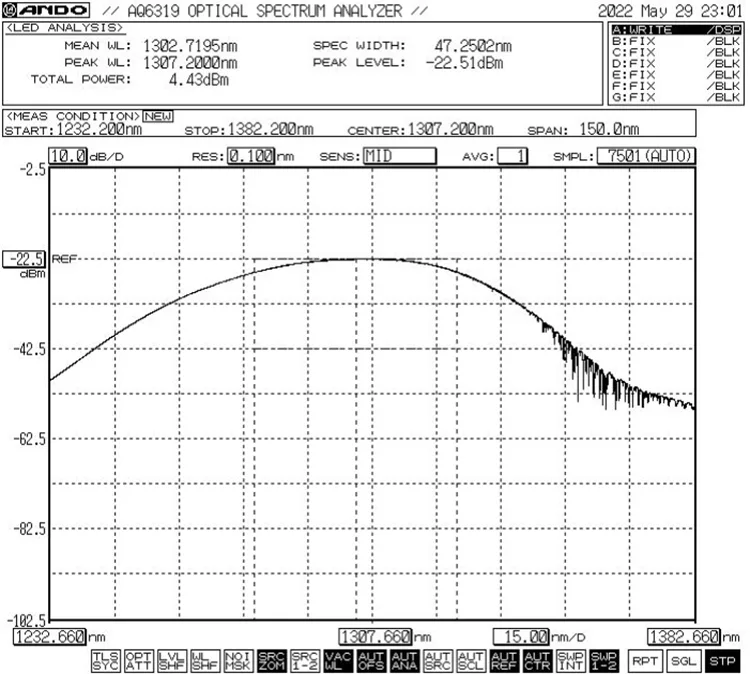

● Erreferentzia espektrala: -3dB Band-zabalera Gutxienez 30nm

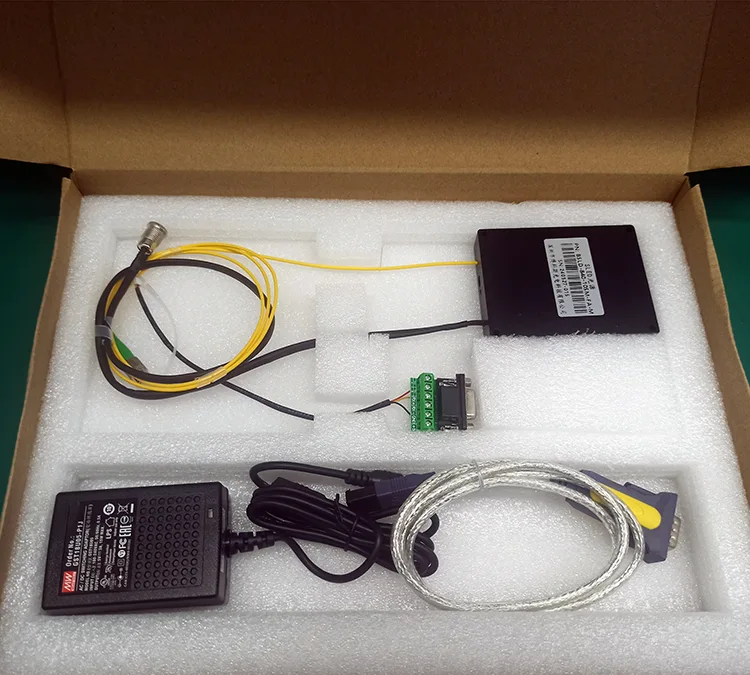

● Osagarri estandarrak
|
|
Osagarriak |
Kantitatea |
|
1 |
Argi-iturria (Module Host) |
1 |
|
2 |
USB-RS485 DB9 datu-kablea |
1 |
|
3 |
Portu Berdea Kablea |
1 |
|
4 |
Korronte egokitzailea (aukerakoa) |
1 |
|
5 |
Produktuen probaren txostena |
1 |
|
Parametroak |
Unitatea |
Balioa |
Oharra |
|
Uhin-luzera eragilea |
nm |
1310 |
±20 |
|
Irteerako potentzia |
mW |
1/3/10/15 |
Pertsonalizagarria |
|
Banda zabalera |
nm |
>30 |
|
|
Isolatzaile optikoa |
dB |
Horrekin |
|
|
Epe laburreko egonkortasuna |
dB |
≤±0,02/15 min |
|
|
Epe luzerako egonkortasuna |
dB |
≤±0,05/8 ordu |
|
|
Zuntz-konektorea |
- |
FC/APC |
|
|
Zuntz mota |
- |
SMF-28e/PM zuntza |
|
|
Demensioa
|
mm |
195 (W) × 220 (L) × 120 (H) |
Bankua |
|
70(W)×90(L)×18(H) |
Modulua |
||
|
125 (W) × 150 (L) × 20 (H) |
Modulua |
||
|
Potentzia sarrera
|
V |
AC 110~240V |
Bankua |
|
DC 5V/4A |
Modulua |
||
|
Komunikazio interfazea |
- |
DB9 Emakumezkoa (RS232) |
|
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
|
Biltegiratze-tenperatura |
℃ |
-40 ~ +85 |
|
adibidez: BSLD-1310-10SM-FA-M
(Eskaeraren informazioa: SLD Banda Zabaleko Argi-iturria 1310nm, 10mW irteerako potentzia, SM zuntza, FC/APC konektorearekin, modulu paketea).
● Aurrekontu baldintzak
(1) EXW
(2) DAP
(3) Bestelakoak
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
1. urratsa. Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden.
2. urratsa. Elikatze-hornidura: DC kommutazio-iturri batera edo haien elikadura-eskakizunak betetzen dituen elikadura-iturri arautu batera konektatuta. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikatze-egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornitzen da.)
3. urratsa. Irteerako zuntza konektatzea: ireki hauts-kapa zuntz-konektorean edo brida, egiaztatu zuntzaren muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu beharreko gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.
Setp4. Konektatu ordenagailu ostalarrera: Erabili Portu Berdea eta USB-RS485 DB9 Datu-Kablea SLD Banda Zabaleko Argi-iturria 1310nm eta ordenagailua konektatzeko; ordenagailuak lehenik eta behin serie ataka kontrolatzaile dedikatu bat instalatu behar du USB-RS485 serie ataka datu-kablea identifikatzeko, bestela ordenagailu ostalariaren softwarea eta argi-iturburuko modulua ezin dira behar bezala konektatu eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

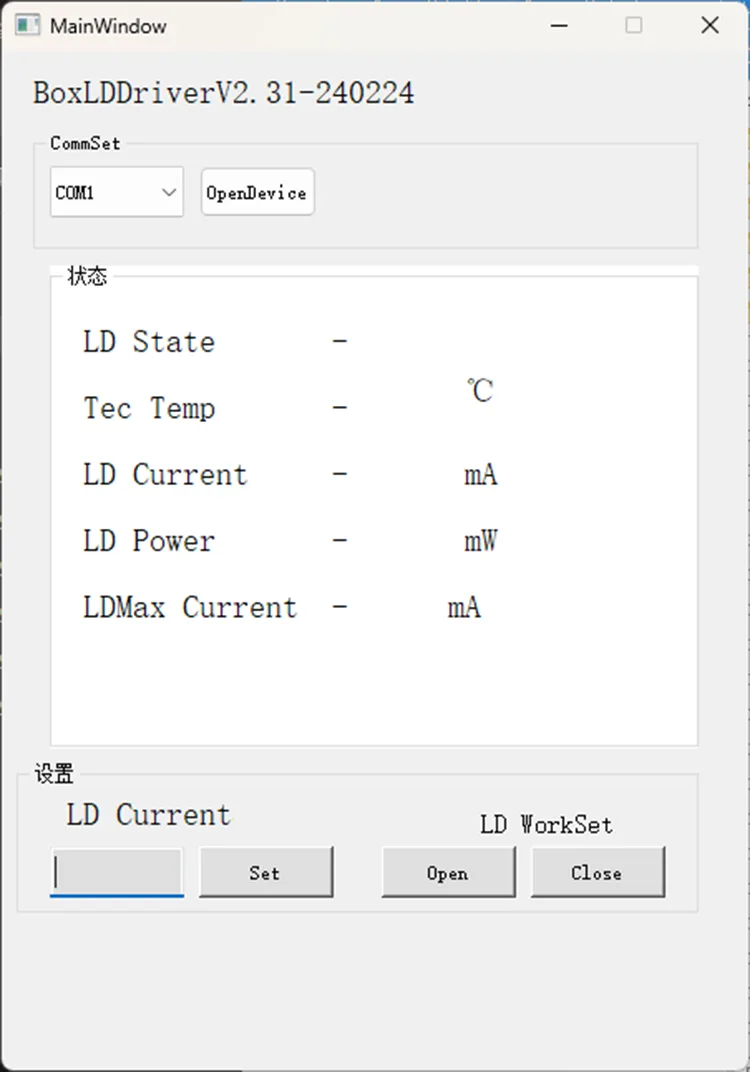

5. urratsa. Kontrol-softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du SLD Broadband Light Source 1310nm-ren LD korrontea kontrolatzeko. Aukeratu ataka zuzena, ezarri korrontea eta egin klik ireki botoian. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)
6. urratsa. Erabili ondoren, egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.
● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu zuntz-muturreko detektagailu batekin konektatu aurretik. Konektatu/deskonektatu beti zuntzak energiarik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreak hautsezko tapoiekin estali behar dira.
● Saihestu zuntz-konektoreak maiz konektatzea/deskonektatzea, hautsa metatzea eta muturreko aurpegiak kalteak saihesteko.
● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; gorde leku lehor batean.

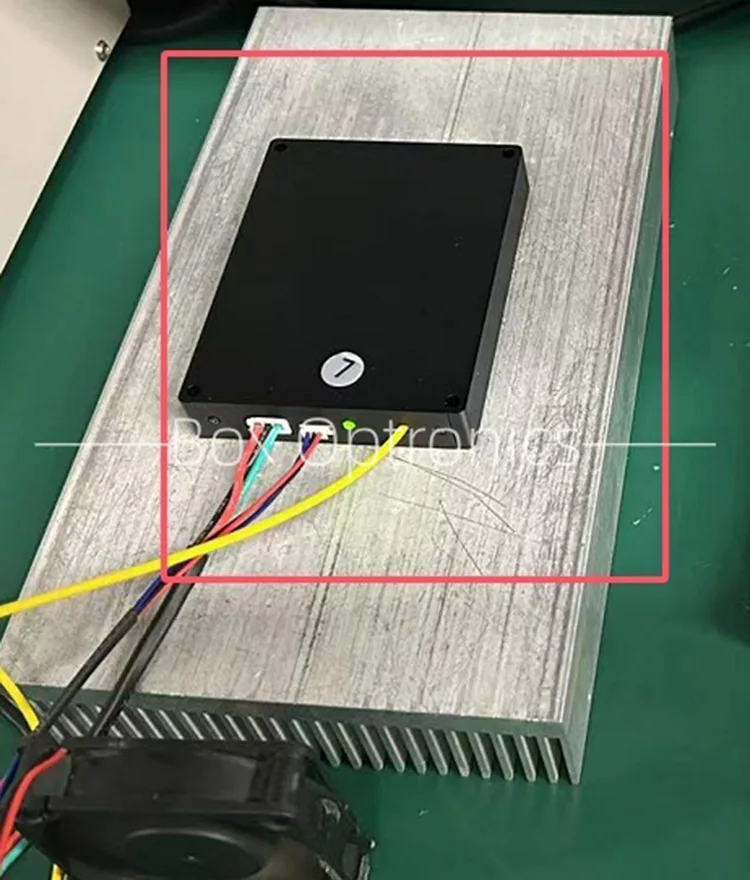

● Epe luzerako erabiltzen duzunean, jarri bero-konketa batean.
● Berme Epea:
Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea gordetzen du berme-epearen barruan kasu hauetan:
(1) Faktore naturalek (adibidez, tximistak, hautsak) edo ingurumen-eraginek eragindako kalteak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
