1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

Aurkibidea

1. 1550nm SLD Banda Zabaleko Argi-iturriaren Mikromoduluaren aurkezpena

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa eta proba fitxa

9. Aurrekontua eta ordainketa baldintzak

10. Epea

11. Funtzionamendu-oharrak eta mantentze-lanak

12. Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua

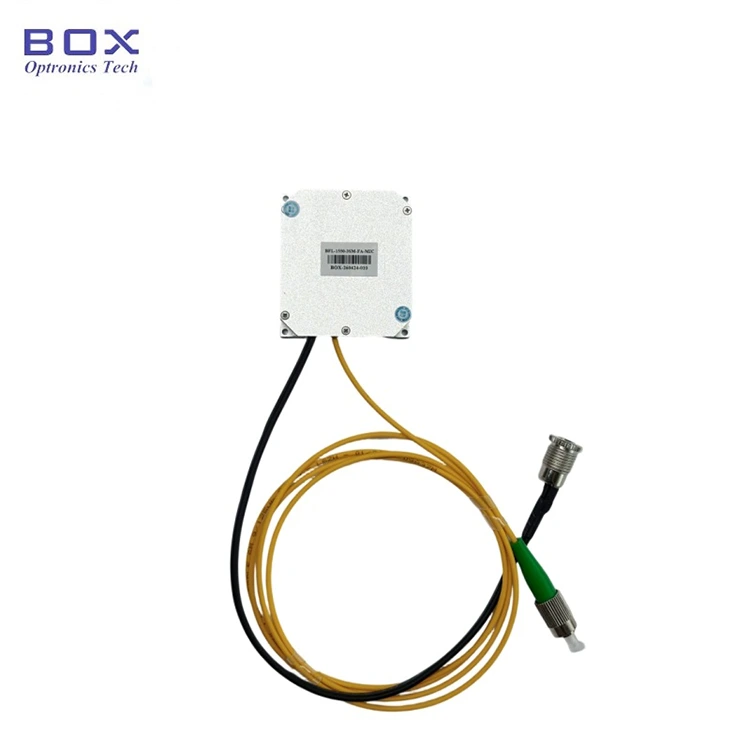

Produktuaren Aurkezpena-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

1550nm SLD Banda Zabaleko Argi-iturburuko Mikromodulua da, diodo superluminiszenteen teknologia hartzen duena, irteerako potentzia 3mW eta 10mW aukerakoa, -3dB banda zabalera 30nm-tik gorakoa, espektro laua, uhin baxua eta epe luzerako egonkortasun bikaina. SM zuntza eta PM zuntza eskuragarri daude. RS485 komunikazio interfazea eta monitorizazio softwarea onartzen ditu sistema integratzeko. Dimentsio trinkoa 46,6x51,6x15 mm besterik ez da.

Produktuaren zehaztapenak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

Produktuaren Ezaugarriak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

● Tamaina txikia; l

● Espektro zabala;

● Uhin espektral baxua;

● DB9 Female (RS485) komunikazioak erraz integratzeko.

Produktuen Aplikazioak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

● Koherentzia optikoko tomografia (OCT);

● Irudi medikoak;

● Zuntz optikoa giroskopioa (FOG).

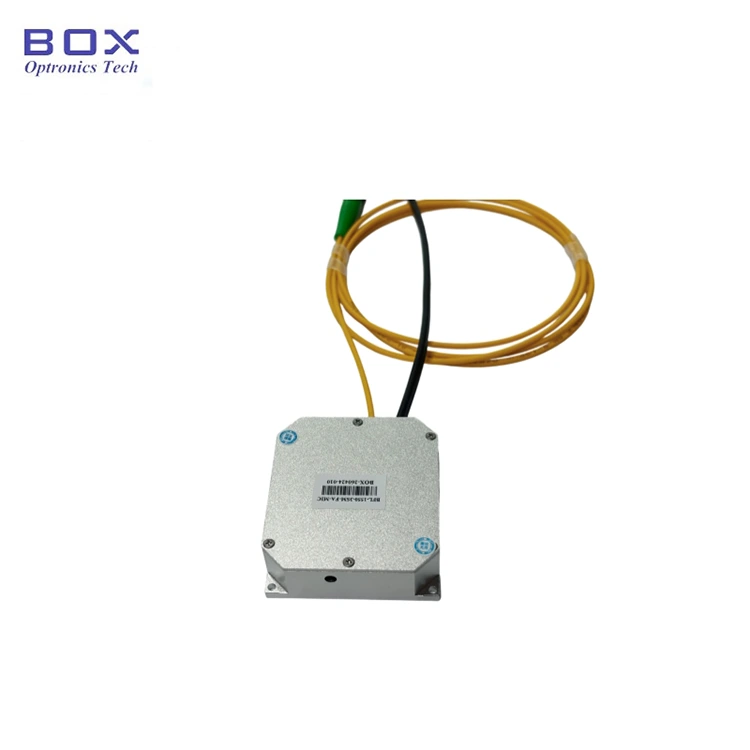

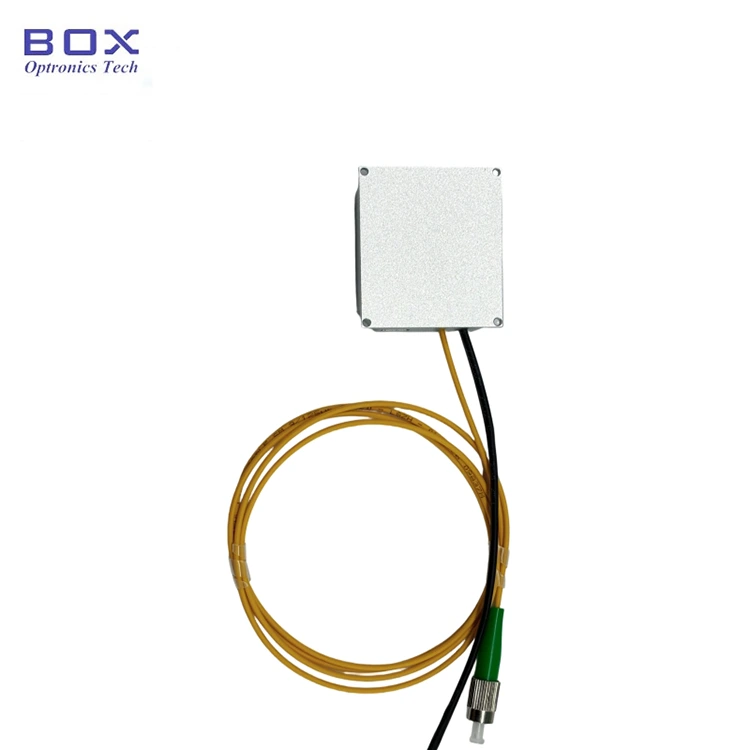

Produktuaren xehetasunak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

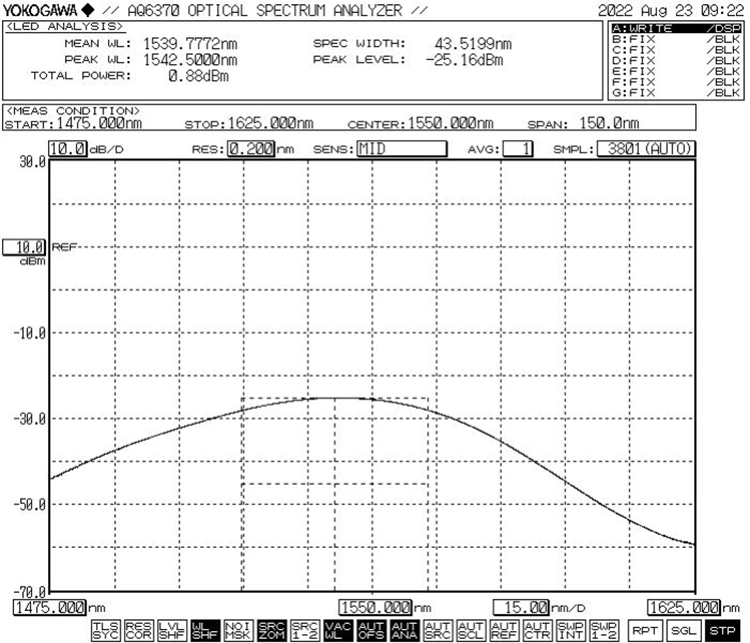

● Espektro tipikoa: -3dB Band-zabalera Gutxienez 30nm

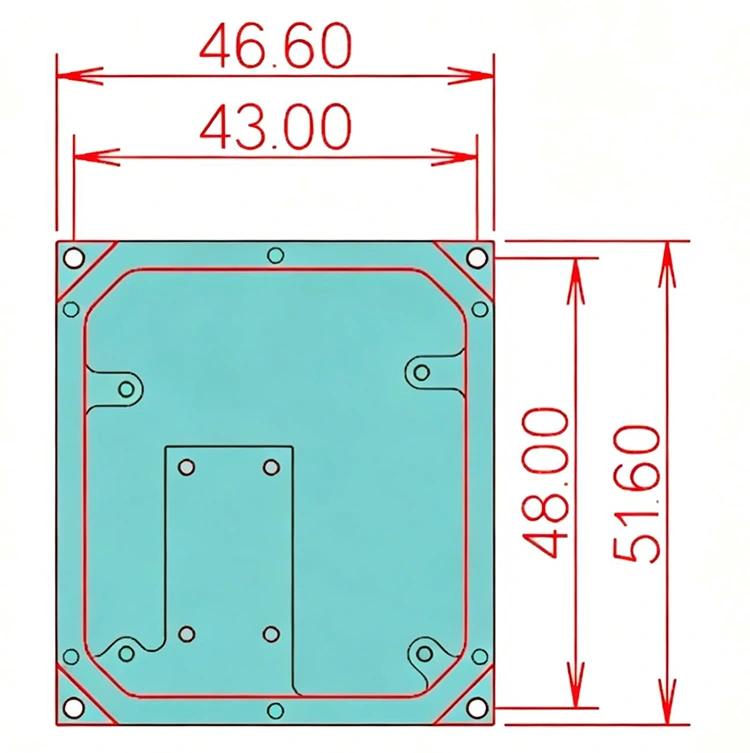

● Dimentsioa (mm): 46,6 (W) × 51,6 (D) × 15 (H)

Eragiketa Urratsak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

1. urratsa. Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden.

2. urratsa. Elikatze-hornidura: DC kommutazio-iturri batera edo haien elikadura-eskakizunak betetzen dituen elikadura-iturri arautu batera konektatuta. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikatze-egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornitzen da.)

3. urratsa. Irteerako zuntza konektatzea: ireki hauts-kapa zuntz-konektorean edo brida, egiaztatu zuntzaren muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu beharreko gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4. Konektatu ordenagailu ostalarrera: Erabili Green Port kablea eta USB-RS485 DB9 Datu-Kablea 1550nm SLD Banda Zabaleko Argi-iturburuko Mikromodulua eta ordenagailua konektatzeko; ordenagailuak lehenik eta behin serie ataka kontrolatzaile dedikatu bat instalatu behar du USB-RS485 serie ataka datu-kablea identifikatzeko, bestela ordenagailu ostalariaren softwarea eta argi-iturburuko modulua ezin dira behar bezala konektatu eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

5. urratsa. Kontrol-softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du 1550nm SLD Broadband Light Source Mikromoduluaren LD korrontea eta LD tenperatura kontrolatzeko. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik irekiko botoian. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)

6. urratsa. Erabili ondoren, egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.

Eskaeraren informazioa-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

adibidez: BSLD-1550-10SM-FA-MIC

(Eskaeraren informazioa: 1550 nm SLD Banda Zabaleko Argi-iturriaren Mikromodulua, 10 mW-ko irteerako potentzia, SMF-28e zuntzarekin, FC/APC konektorearekin).

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa eta Testsheet-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

Fitxa teknikoa

Aurrekontu eta ordainketa-baldintzak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek EXW erabiltzea iradokitzen dizu. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Konturik ez baduzu, mesedez, aldez aurretik ordaindu produktuen bidalketa kostua.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Lead time-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

Ekoizpena: 10-15 lanegun. (Badiren batzuk stockean, azkarrago bidaliko dira.)

Nazioarteko logistika: 3-5 lanegun.

Eragiketa-oharrak eta mantentze-lanak-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu zuntz-muturreko detektagailu batekin konektatu aurretik. Konektatu/deskonektatu beti zuntzak energiarik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreak hautsezko tapoiekin estali behar dira.

● Irteerako zuntza beste zuntz batera konektatu behar bada, fusio-juntagailu bat erabiltzea gomendatzen da.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; gorde leku lehor batean.

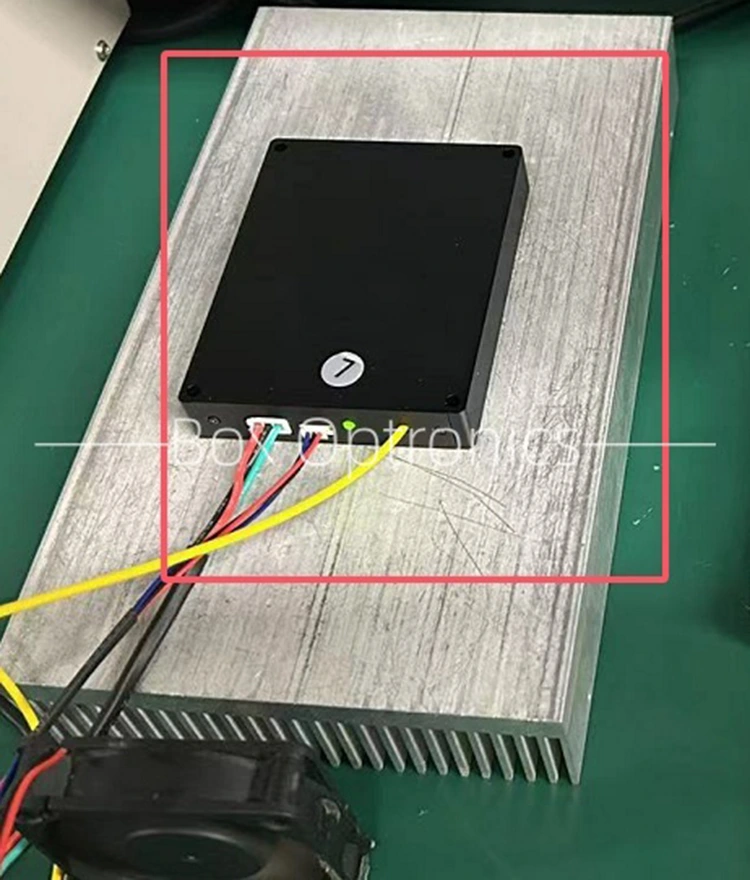

● Epe luzerako erabiltzen duzunean, jarri bero-konketa batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua-1550nm SLD Banda Zabaleko Argi-iturria Mikromodulua

● Berme Epea:

Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du berme-epearen barruan kasu hauetan:

(1) Faktore naturalek (adibidez, tximistak, hautsa) edo ingurumen-eraginek eragindako kalteak.

(2) Erabiltzaileak funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimendurik gabe desmuntatzea, aldatzea edo konpontzea.

(5) Etxeko berme-etiketak aldatuta edo osatu gabeak.

(6) Garraioan zehar kalteak edo galerak.
