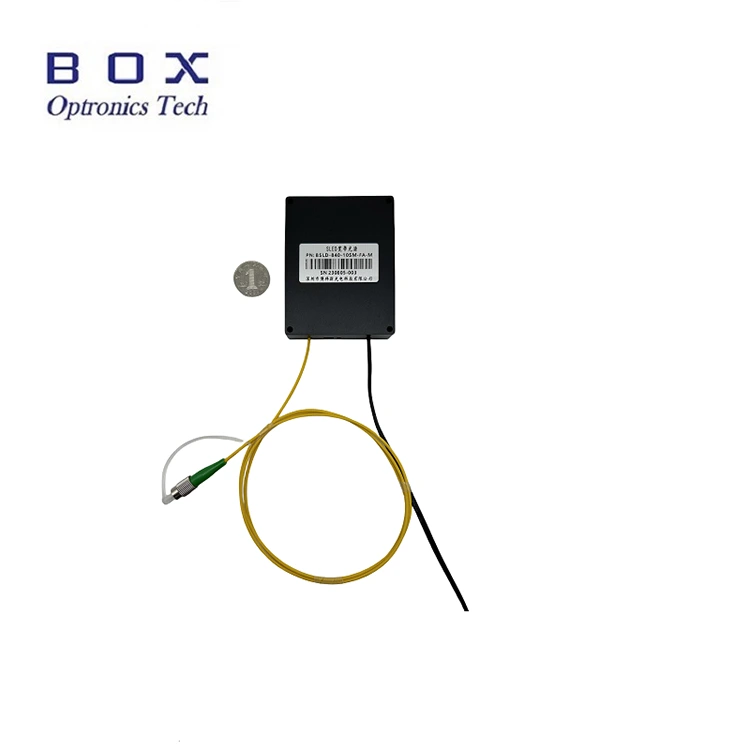

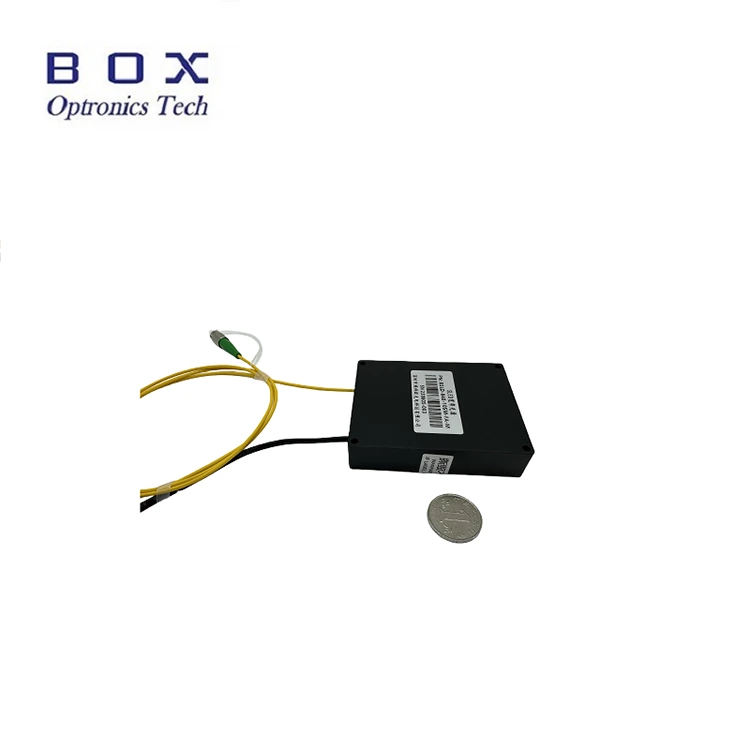

Hau 840nm 10mW 40nm SLD Banda Zabaleko Argi-iturri bat da, diodo superluminiszenteen teknologia hartzen duena, 10mW baino gehiagoko irteera-potentzia duena, -3dB-ko banda zabalera 40nm baino gehiagokoa, espektro laua, uhin baxua eta epe luzerako egonkortasun bikaina.
Ukipen-pantailako mahai gaineko konfigurazio modularrak onartzen ditu RS-485 komunikazio-interfazearekin eta sistema integratzeko monitorizazio-softwarearekin. Zuntz sentsatzeko eta irudi medikoetarako egokia. Mesedez, beti konektatu/deskonektatu zuntzak energiarik gabe muturreko aurpegia erretzea saihesteko.
|
Parametroak |
Unitatea |
Balioak |
Oharrak |
||
|
Uhin-luzera eragilea |
nm |
840 |
±20 |
||
|
Irteerako potentzia |
mW |
Min. 10 |
840 nm |
||
|
-3dB banda zabalera |
nm |
Min. 40 |
Tip. 45 |
- |
|
|
Epe laburreko egonkortasuna |
dB |
≤±0,02/15 min |
|
||
|
Epe luzerako egonkortasuna |
dB |
≤±0,05/8 ordu |
|
||
|
Isolatzaile optikoa |
dB |
gabe |
Modulua |
||
|
Pigtail zuntza |
- |
Hi780 edo PM850 |
FC/APC |
||
|
Komunikazio interfazea |
- |
Ukipen-pantaila/DB9 Emakumezkoa (RS485) |
Bankua |
||
|
- |
DB9 Emakumezkoa (RS485) |
Modulua |
|||
|
Elikatze-hornidura |
- |
AC 110~240V, <30W |
Bankua |
||
|
- |
5VDC edo 12VDC, <15W |
Modulua |
|||
|
Neurriak |
mm |
195 (W) × 220 (L) × 120 (H) |
Bankua |
||
|
mm |
70(W)×90(L)×18(H) |
Modulua |
|||
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
||
|
Funtzionamenduaren hezetasuna |
% |
% 0 ~ 70 |
|
||
Uhin espektral baxua; l
Espektro laua;
DB9 Female (RS485) komunikazioak erraz integratzeko;
Irteera potentzia pertsonalizatua eta zuntz mota.
Zuntz optikoko sentsazioa;
Irudi medikoa;
Koherentzia optikoko tomografia (OCT).

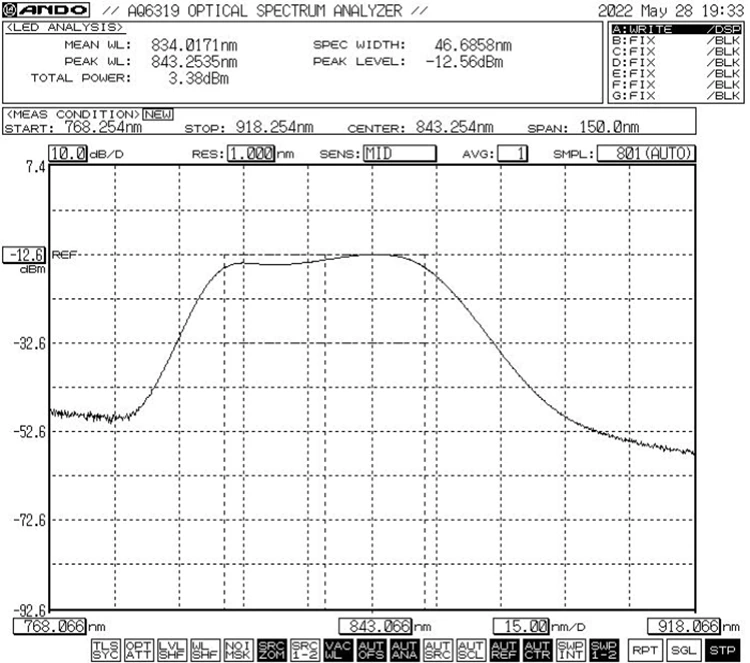

Espektro tipikoa: -3dB Band-zabalera Gutxienez 40nm /Typ.45nm
Tamaina (mm)
|
|

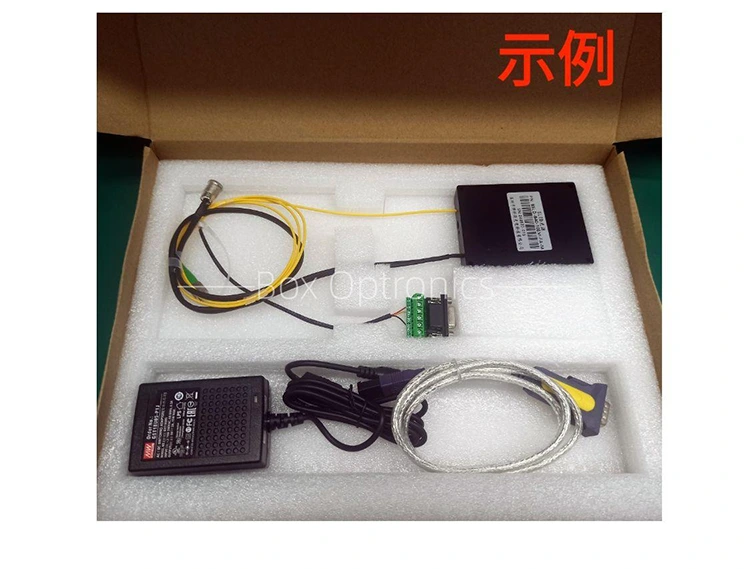

Osagarriak |
Kantitatea |
|
1 |
SLED argi iturria (Module Host) |
1 |
|
2 |
USB-RS485 DB9 datu-kablea |
1 |
|
3 |
Portu Berdea Kablea |
1 |
|
4 |
Korronte egokitzailea (aukerakoa) |
1 |
|
5 |
Produktuen probaren txostena |
1 |
1. urratsa. Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden, SLED argi-iturburuaren modulua, USB datu-kablea, ataka berdea, korronte egokitzailea, proba-txostena, etab.
2. urratsa. Elikatze-hornidura: DC kommutazio-iturri batera edo haien elikadura-eskakizunak betetzen dituen elikadura-iturri arautu batera konektatuta. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikatze-egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornitzen da.)
3. urratsa. Irteerako zuntza konektatzea: ireki hauts-kapa zuntz-konektorean edo brida, egiaztatu zuntzaren muturreko aurpegia eta konektatu zuntza edo zuntza konektatu probatu beharreko gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.
Setp4. Konektatu ordenagailu ostalarrera: Erabili Green Port kablea eta USB-RS485 DB9 Datu-kablea 840nm 10mW 40nm SLD Banda Zabaleko Argi-iturria eta ordenagailua konektatzeko; ordenagailuak lehenik eta behin serie ataka kontrolatzaile dedikatu bat instalatu behar du USB-RS485 serie ataka datu-kablea identifikatzeko, bestela ordenagailu ostalariaren softwarea eta argi-iturburuko modulua ezin dira behar bezala konektatu eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

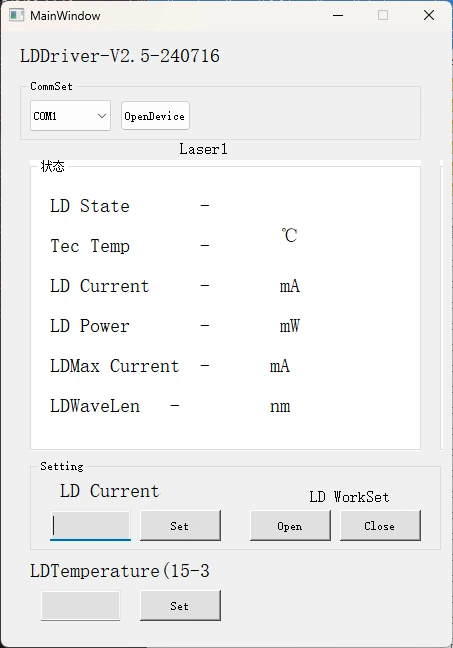

5. urratsa. Kontrol-softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du 840nm 10mW 40nm SLD Broadband Argi-iturriaren LD korrontea eta LD tenperatura kontrolatzeko. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik irekiko botoian. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)
6. urratsa. Erabili ondoren, egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.
|
Izena |
Uhin-luzera |
Irteerako potentzia |
-3dB Bandwidth |
Zuntz mota |
Dimentsioa |
Tentsioa |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-X |
(X) |
|
SLD Argi-iturria |
840:840 nm |
10:10mW |
4:40 nm |
SM: Kaixo780 PM: PM850 |
M: Modulua B: Mahaia |
Lehenetsia: 5VDC H: 12 VDC |
adibidez: BSLD-840-104SM-FA-M
(Eskaeraren informazioa: 840nm 10mW 40nm SLD Banda Zabaleko Argi-iturria, SM Hi780 zuntzarekin, FC/APC konektorearekin, modulu paketea, 5VDC elikadura hornidurarekin).
Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com
Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek EXW erabiltzea iradokitzen dizu. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Konturik ez baduzu, mesedez, aldez aurretik ordaindu produktuen bidalketa kostua.
(3) Bestelakoak
Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Ekoizpena: 10 lanegun. (Badiren batzuk stockean, azkarrago bidaliko dira.)
Nazioarteko logistika: 3-5 lanegun.
Ez da gomendatzen irteerako muturretako zuntz optikoko konektoreak maiz sartzea edo kentzea, hautsaren kutsadura saihesteko —eta horrek sartze-galera areagotzea ekar dezake— edo zuntz-konektoreen muturreko aurpegiak erretzea saihesteko.
Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu zuntz-muturreko detektagailu batekin konektatu aurretik. Konektatu/deskonektatu beti zuntzak energiarik gabe muturreko aurpegia erretzea saihesteko. Zuntz optikoko konektoreak hautsezko tapoiekin estali behar dira.
Irteerako zuntza beste zuntz batera konektatu behar bada, fusio-juntagailu bat erabiltzea gomendatzen da.
Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; gorde leku lehor batean.
Berme Epea:
Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du berme-epearen barruan kasu hauetan:
(1) Faktore naturalek (adibidez, tximistak, hautsa) edo ingurumen-eraginek eragindako kalteak.
(2) Erabiltzaileak funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimendurik gabe desmuntatzea, aldatzea edo konpontzea.
(5) Etxeko berme-etiketak aldatuta edo osatu gabeak.
(6) Garraioan zehar kalteak edo galerak.
