840nm 20mW SLED Banda Zabaleko Argi-iturria

Aurkibidea

1. 840nm 20mW SLED banda zabaleko argi iturriaren sarrera

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Osagarri estandarrak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontua eta ordainketa baldintzak

10. Epea

11. Funtzionamendu-oharrak eta mantentze-lanak

12. Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

Hau 840nm 20mW-ko SLED banda zabaleko argi iturria da, diodo superluminiszenteen teknologia hartzen duena, 20mW-tik gorako irteera-potentzia duena, -3dB-ko banda zabalera 45nm-tik gorakoa, espektro laua, uhin baxua eta epe luzerako egonkortasun bikaina. Benchtop eta modular konfigurazioak onartzen ditu komunikazio interfazearekin eta monitorizazio softwarearekin industria eta mediku integraziorako. OCT industrialetarako, zuntz sentsaziorako eta irudi medikoetarako egokia. Mesedez, erabili tentsio nominalarekin, kontrolatu tenperatura eta hezetasuna, ziurtatu beroa xahupen ona, saihestu irteerako gainkarga eta kutsadura.

Produktuaren zehaztapenak

Produktuaren Ezaugarriak

● Uhin espektral baxua;

● 20mW irteera potentzia handia;

● Modulu/aulkiko konfigurazio bikoitzak komunikazioaren monitorizazioarekin erraz integratzeko;

● SM/PM zuntz pertsonalizazioa onartzen du hainbat sistema optiko egokitzeko.

Produktuen Aplikazioak

● OCT industriala;

● OCT oftalmikoa;

● Zuntz gailuak kalibratzeko eta osagai pasiboen probarako sistemak.

Produktuaren xehetasunak

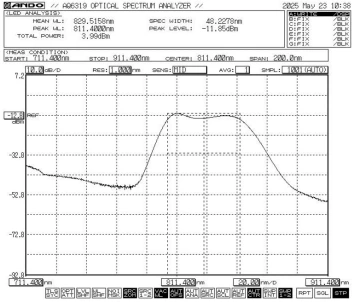

● Espektro tipikoa: -3dB Band-zabalera Min.45 / Typ.48

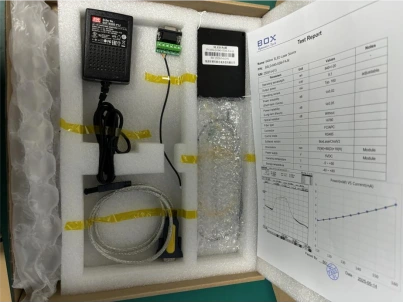

● Osagarri estandarrak

Eragiketa Urratsak

1. urratsa.Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden, SLED argi-iturburuaren modulua, USB datu-kablea, ataka berdea, korronte egokitzailea, proba-txostena, etab.

2. urratsa.Elikatze-hornidura: DC kommutazio-iturri batera edo haien elikadura-eskakizunak betetzen dituen elikadura-iturri arautu batera konektatuta. Erabili jatorrizko korronte-egokigailua (DC5V edo DC12V). Elikadura egokitzaile desegokiek argi-iturria kaltetu dezakete. (Elikatze-egokigailua tokiko tentsio-arauen arabera hornitzen da.)

3. urratsa.Irteerako zuntza konektatzea: ireki hauts-kapa zuntz-konektorean edo bridan, egiaztatu zuntzaren amaierako aurpegia eta konektatu zuntza edo zuntza konektatu probatu beharreko gailu edo potentzia-neurgailura kutsadura eta kalterik ez dagoela baieztatu ondoren.

Setp4.Konektatu ostalari ordenagailura: Erabili Green Port kablea eta USB-RS485 DB9 Datu-kablea 840nm 20mW SLED banda zabaleko argi iturria eta ordenagailua konektatzeko; ordenagailuak lehenik eta behin serie ataka kontrolatzaile dedikatu bat instalatu behar du USB-RS485 serie ataka datu-kablea identifikatzeko, bestela ordenagailu ostalariaren softwarea eta argi-iturburuko modulua ezin dira behar bezala konektatu eta komunikatu. Mesedez, galdetu Box Optronics gidaria.

5. urratsa.Kontrol softwarea: Box Optronics-ek serieko komandoa edo ordenagailuko softwarea eskaintzen du 840nm 20mW SLED Broadband Argi-iturriaren LD korrontea eta LD tenperatura kontrolatzeko. Aukeratu ataka zuzena, ezarri korrontea eta tenperatura, eta egin klik irekiko botoian. (Kalteak saihesteko, igo unitatearen korrontea poliki-poliki hasierako funtzionamenduan. Ez aplikatu korronte osoa berehala.)

6. urratsa.Erabili ondoren, egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.

Eskaeraren informazioa

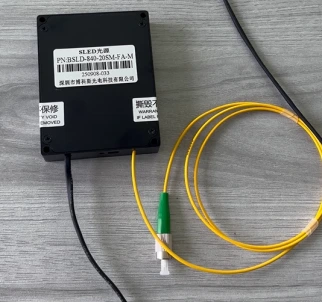

adibidez: BSLD-840-205SM-FA-M

(Eskaera informazioa: 840nm 20mW SLED Banda Zabaleko Argi-iturria, -3dB banda zabalera 50nnm inguruan, SM CS 780 zuntzarekin, modulu paketea).

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu eta ordainketa baldintzak

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronicsek EXW erabiltzea gomendatzen du. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Konturik ez baduzu, mesedez ordain ezazu produktuen bidalketa kostua.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badiren batzuk stockean, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak eta mantentze-lanak

● Saihestu zuntz-konektoreak maiz konektatzea/desentxufatzea, hautsa metatzea eta muturreko aurpegiak kalteak saihesteko.

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu zuntz-muturreko detektagailu batekin konektatu aurretik. Konektatu/deskonektatu beti zuntzak energiarik gabe muturreko aurpegia erretzea saihesteko. Erabiltzen ez diren konektoreak hautsezko tapoiekin tapa.

● Gorde ekipamendua hezetasunik gabeko ingurune lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du berme-epearen barruan kasu hauetan:

(1) Faktore naturalek (adibidez, tximistak, hautsak) edo ingurumen-eraginek eragindako kalteak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
