840nm 10mW 35nm BW SLD diodoa

Aurkibidea

1. 840nm 10mW 35nm BW SLD diodoaren sarrera

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Enbalatzeko adibidea

6. Eskaeraren informazioa

7. Fitxa eta proba fitxa

8. Aurrekontua eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

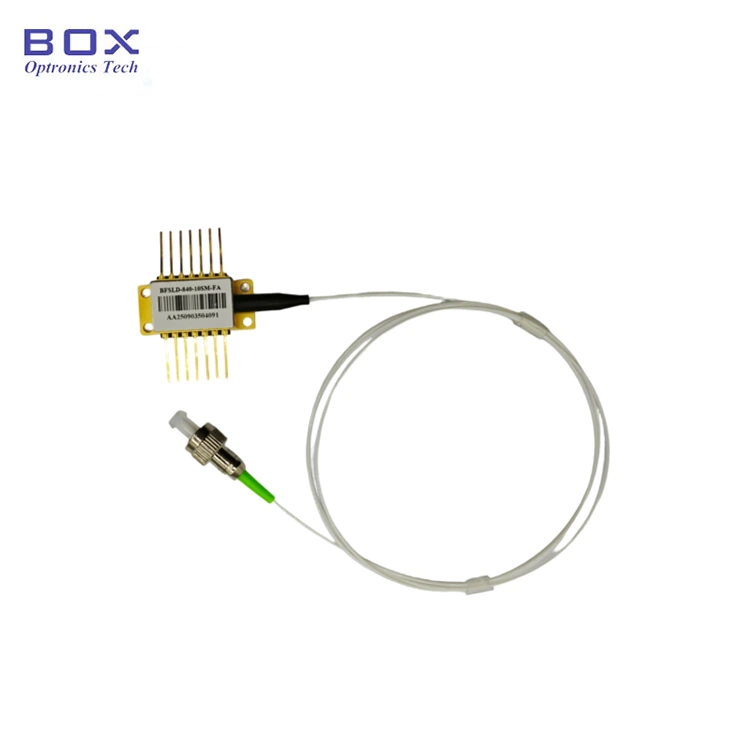

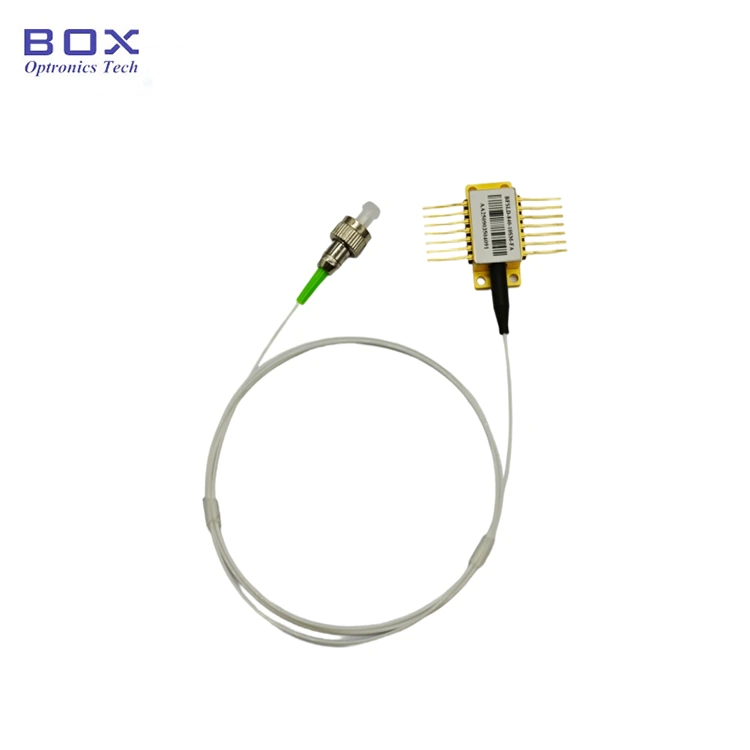

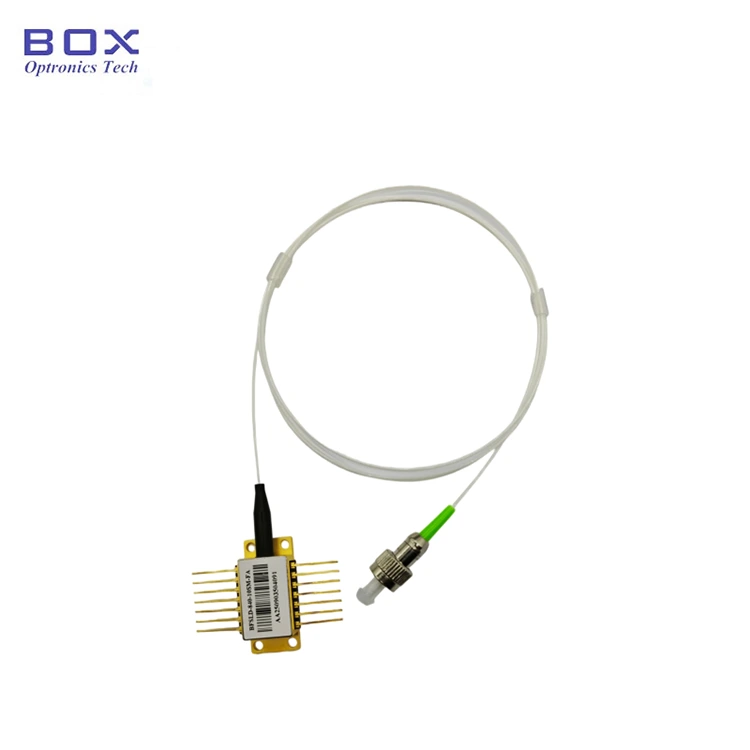

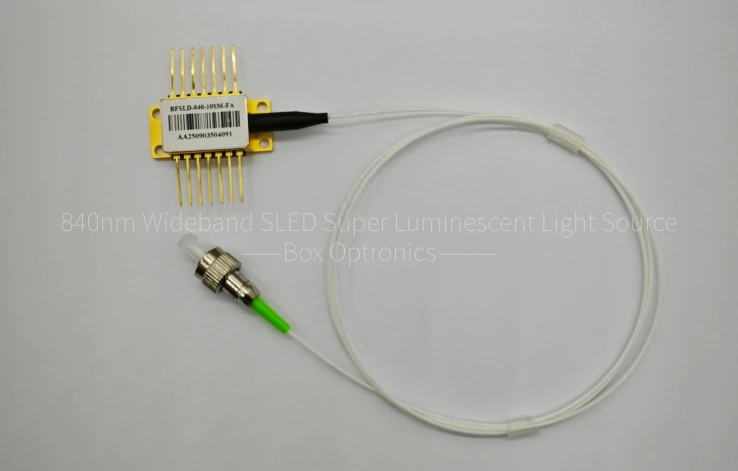

Hau 840 nm-ko banda zabaleko SLED super-luminiszente diodo bat da, 14 pin tximeleta paketearekin. 10 mW-ko irteerako potentzia dauka, 35 nm-ko 3dB-ko banda-zabalera baino gehiago, eta TEC eta termistorea integratzen ditu espektro egonkor eta leun baterako. Koherentzia optikoko tomografiarako (OCT) egokia. Pinek soldadura behar badute, soldadura-tenperaturak ez du 260 °C-tik gorakoa izan behar eta soldadura-denborak ez du 10 segundotik gorakoa izan behar.

Produktuaren zehaztapenak

Produktuaren Ezaugarriak

● SM zuntz edo PM zuntz pigtaila;

● Irteera handiko potentzia 10mW arte;

● 14 pin BTF paketea TECrekin.

Produktuen Aplikazioak

● Zuntz optikoko giroskopioak;

● Laborategiko banda zabaleko argi iturriak eta proba optikoa;

● Koherentzia optikoko tomografia (OCT) eta irudi medikoen ekipoak.

Produktuaren xehetasunak

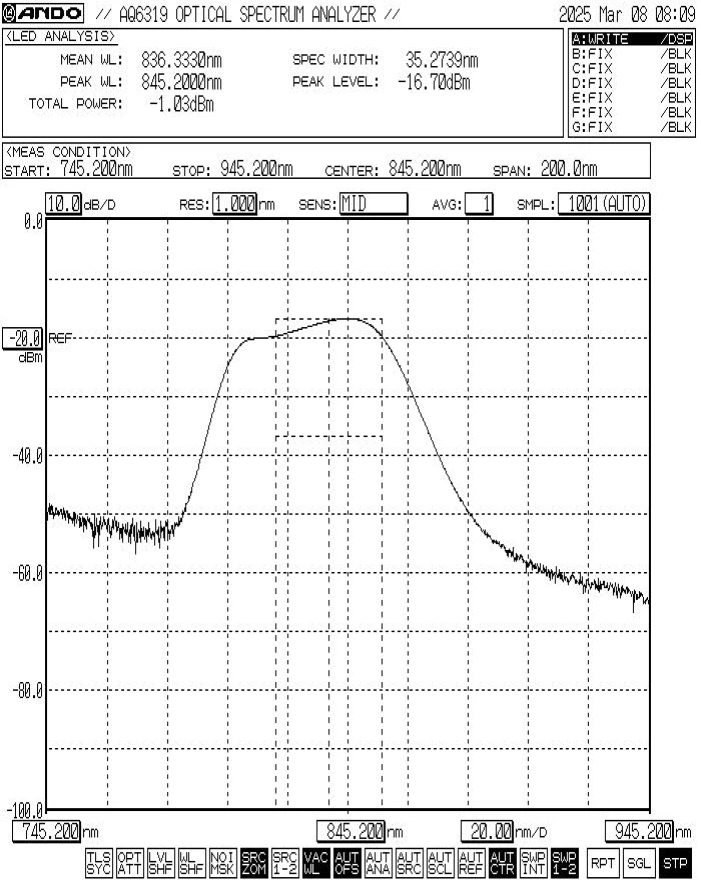

● Espektro tipikoa: -3dB Band-zabalera Gutxieneko 30nm / Typ.35nm

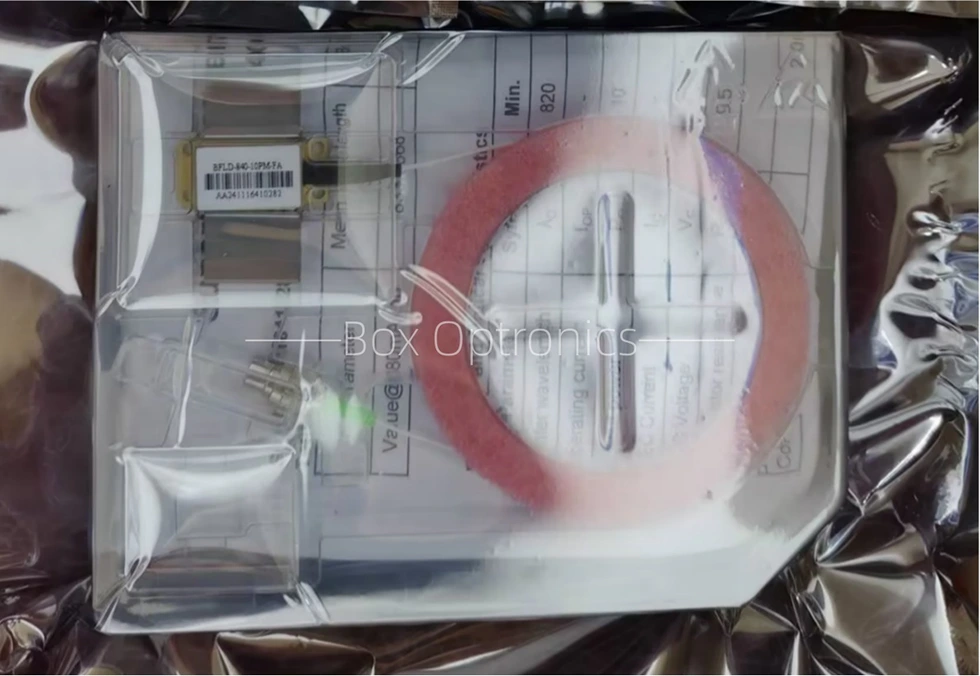

● Enbalatzeko adibidea

Gailu autonomoa; ez dago integratutako kontrolatzailerik (kanpoko kontrolatzailea aukerakoa).

Eskaeraren informazioa

adibidez: BFSLD-840-103SM-FA

(Eskaera informazioa: 840nm 10mW 35nm BW SLD diodoa, tximeleta paketea, -3dB banda-zabalera tipikoa 35nnm, SM zuntzarekin, FC/APC konektorearekin).

Beste baldintza pertsonalizatu batzuetarako, jarri harremanetan: sales06@boxoptronics.com

Fitxa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu eta ordainketa baldintzak

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronicsek EXW erabiltzea gomendatzen du. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Konturik ez baduzu, mesedez ordain ezazu produktuen bidalketa kostua.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badiren batzuk stockean, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; horregatik, estatikoen aurkako babes neurriak zorrotz bete behar dira ontziratu, garraiatu eta erabiltzean. Horrez gain, neurriak hartu behar dira elikatze-horniduraren igoerak saihesteko, hori egin ezean gailuari kalte iraunkorrak eragin baititzake (adibidez, ekipoa lurreratzea egokia bermatzea eta eskumuturreko uhal antiestatiko bat janztea).

● Egiaztatu produktuaren funtzionamendu-zirkuituaren egonkortasuna, pultsu-korronteek eragindako kalteak saihesteko.

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo ez tira gailuaren karkasaren atzeko aldean dagoen mahukatik. Konektoreak dituzten gailuetan, ziurtatu gailua eta zuntz-konektorea aldi berean altxatzen direla instalatzen edo kentzean.

● Pinek soldadura behar badute, soldadura-tenperaturak ez du 260 °C-tik gorakoa izan behar, eta soldadura-denborak ez du 10 segundotik gorakoa izan behar. Arreta berezia jarri behar zaio honako hauei: soldadura-prozesuan zehar, gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala lurreratu behar da.

● Gailua erabiltzean, errespetatu zorrozki funtzionamendu-tentsioa eta korronte-tarteak fitxa teknikoan zehaztutakoak. Funtsezko parametroak, besteak beste, Ith (Atalase-korrontea), Iop max (Gehieneko funtzionamendu-korrontea), Vop max (Gehieneko funtzionamendu-tentsioa) eta λc (Erdiko uhin-luzera) bereziki aipatu behar dira bidalketa unean emandako proba-txostenean. Oharra: gehienezko puntuazio absolutuetatik haratago funtzionatzeak gailuari kalte iraunkorra eragin diezaioke.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du berme-epearen barruan kasu hauetan:

(1) Faktore naturalek (adibidez, tximistak, hautsak) edo ingurumen-eraginek eragindako kalteak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
