1392nm 10mW DFB Butterfly Laser Diodoa

Aurkibidea

1. 1392nm-en sarrera 10mW DFB Butterfly Laser Diodoa

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba fitxa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

1392nm DFB zuntzarekin akoplatutako laserra, 14 pin tximeletarekin paketea, erdiko uhin-luzera 1392nm, irteera-potentzia tipikoa 10mW. TEC integratua, termistorea eta PD monitorea, SM zuntza edo PM zuntza onartzen duena. Batez ere erabiltzen da H2O sentsorean, tresna optikoetan eta probako argi iturrietan. Oharra: alanbrearen bidez PIN definizio zuzena, mantendu zuntzaren muturra garbi, TEC kontrolpean. Gain-tentsioa, gehiegizko korrontea, ESDa, tenperatura altuko soldadura eta gehiegizkoa Debekatuta dago zuntz okertzea.

Produktua Zehaztapenak

Produktua Ezaugarriak

● Errendimendu handikoak, multi-quantum well (MQW) distributed-feedback (DFB) laserra;

● SMF-28e edo PM1550 zuntza;

● Industria hermetikoki itxitako 14 pin tximeleta pakete estandarra;

● Eraikituta TEC eta PD.

Produktua Aplikazioak

● Zuntz optiko banatua sentsazioa;

● Zuntz optikoko komunikazioa proba ekipoak

● Ur-lurrunaren kontzentrazioa detekzioa;

● Nukleo argi iturria TDLAS (Tunable Diode Laser Absorption Spectroscopy) sistemak;

● Ikerketa eta Laborategia Instrumentuak.

Produktua Xehetasunak

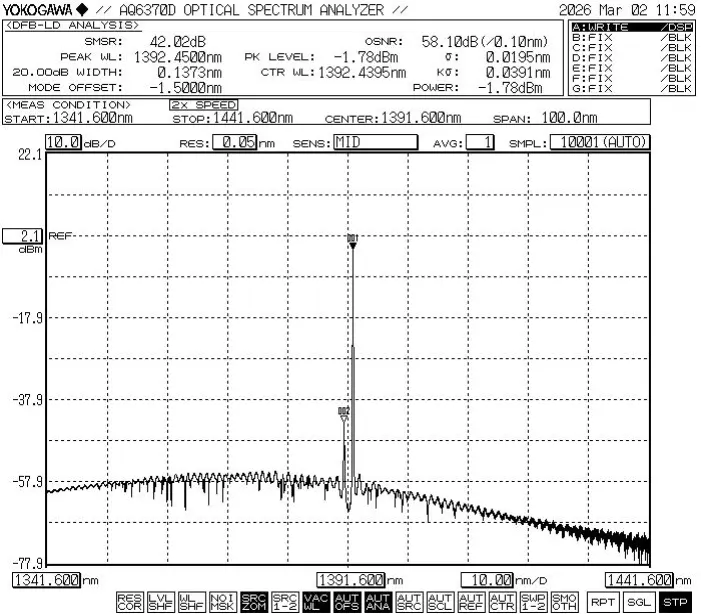

● Espektro tipikoa: 1392nm, +/-1nm WL tolerantzia.

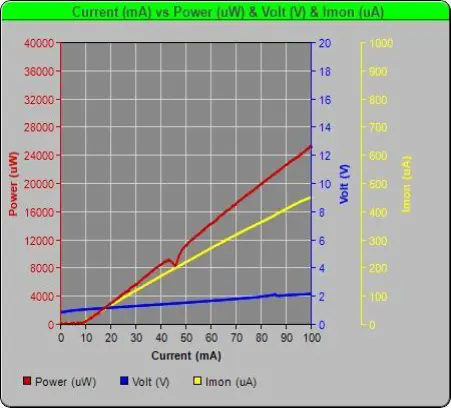

● PIV-1392nm 10mW DFB Butterfly Laser Diodoa

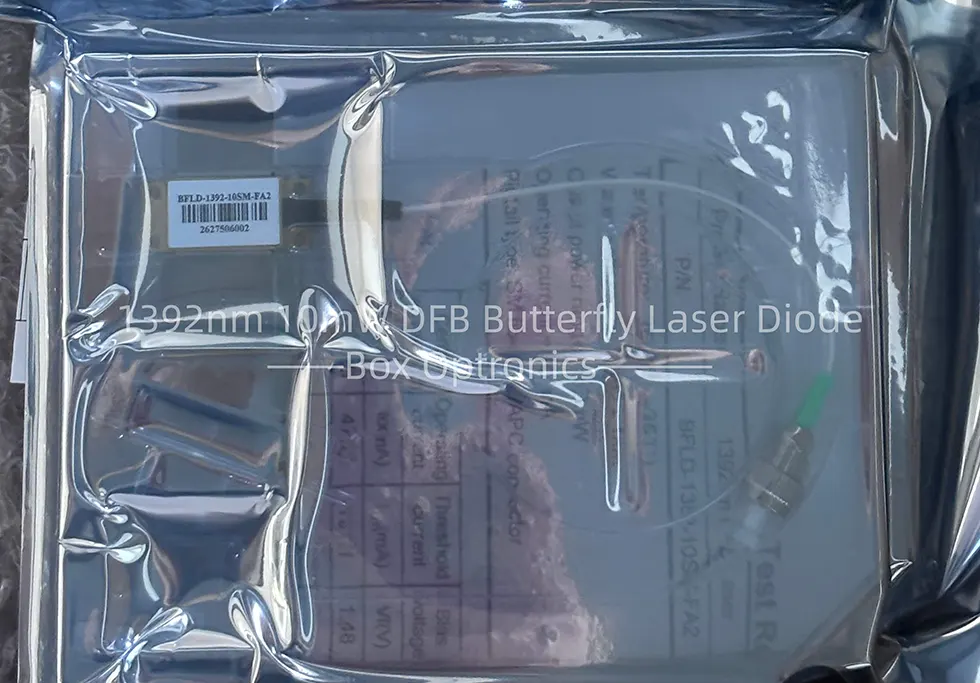

● Enbalatzeko adibidea

Agindua informazioa

adibidez: BFLD-1392-10SM-FA2

(Eskaeraren informazioa: 1392nm 10mW DFB Butterfly Laser Diodo, SMrekin zuntza, FC/APC konektorea, 2 motako pin-out).

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa-oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Egiaztatu produktuaren funtzionamendu-zirkuituaren egonkortasuna saihesteko pultsu-korronteek eragindako kalteak.

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.

● Gailua erabiltzean, errespetatu zorrotz funtzionamendu-tentsioa eta fitxan zehaztutako egungo barrutiak. Funtsezko parametroak —Ith barne (Atalase-korrontea), Iop max (funtzionamendu-korronte maximoa), Vop max (gehienezkoa Eragiketa-tentsioa) eta λc (Erdiko uhin-luzera) erreferentzia egin behar da zehazki, bidaltzeko unean emandako proba-txostenean.Oharra:Funtzionamendua puntuazio maximo absolutuetatik haratago gailuari kalte iraunkorrak eragin diezazkioke.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
