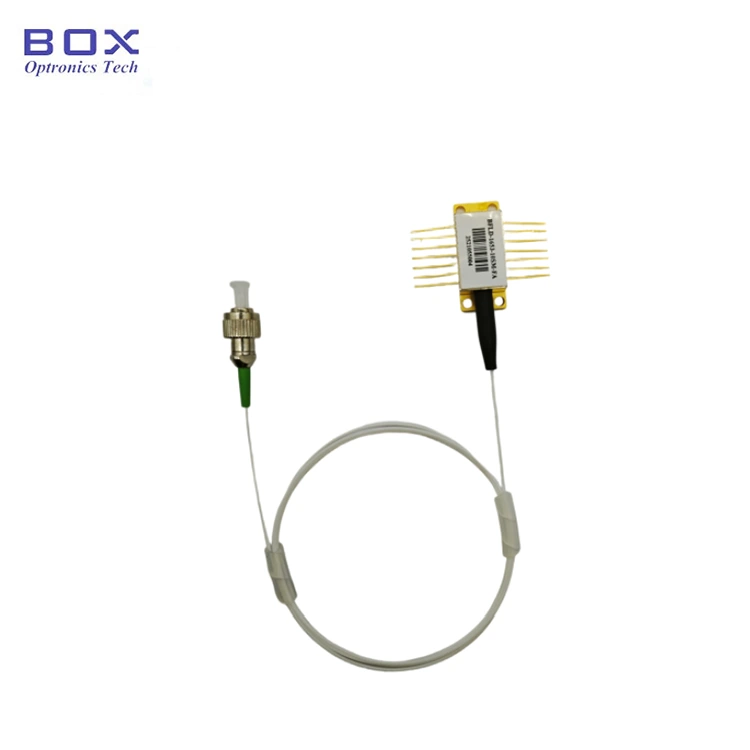

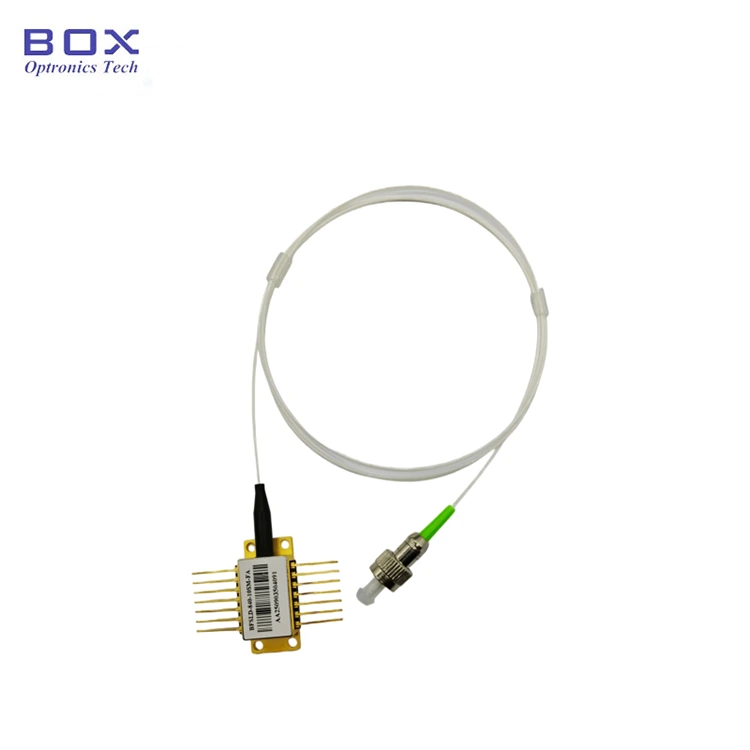

CO2 detektatzeko 1574nm DFB laser diodoa

Produktuaren ikuspegi orokorra-1574nm DFB laser diodoa CO2 detektatzeko

CO2 sentsatzeko 1574 nm DFB laser diodoak 10mWor 20mW-ko irteerako potentzia ematen du modu bakarreko zuntz bidez edo polarizazioa mantentzen duen zuntz bidez, FC/APC konektore batekin.

3MHz-ko (FWHM) espektro-zabalera estua eta albo-moduaren ezabaketa-erlazio altua ≥35dB (40dB tipikoa) dituena, DFB laserrak diodo sintonizagarrien laser-absortzio-espektroskopiarako (TDLAS) eta bereizmen handiko gasak detektatzeko beste teknika batzuetarako behar diren garbitasun espektrala eta uhin-luzeraren zehaztasuna eskaintzen ditu.

Industriako 14 pin tximeleta pakete estandar batean kokatuta, bi konfigurazio aukerarekin, TEC, termistore, monitore PD eta isolatzaile batekin integratuta. Laser bateragarria da tximeleta laser kontrolatzaile-plakekin eta sistema-diseinuekin.

Funtsezko Ezaugarriak-1574nm DFB Laser Diodo CO2 detektatzeko

· Erdiko uhin-luzera: 1574 nm (tartea 1573-1575 nm), CO2 gasa xurgatzeko lerroarekin bat datorrena

· Irteera optikoko potentzia handia: 10mW edo 20mW

· Modulazio-banda-zabalera zabala: 2,5 GHz ohikoa (-3 dB)

· Isolatzaile optiko integratua: ≥30dB isolamendua

· Hozgailu termoelektriko integratua (TEC) eta 10 kΩ-ko termistorea uhin-luzera egonkortzeko

· Uhin-luzeraren tenperatura-koefizientea: 0,09 nm/°C tipikoa (15°C eta 35°C)

· Uhin-luzera korronte koefizientea: 0,01 nm/mA uhin-luzera sintonizatzeko ohikoa

· Industria estandarra duten 14 pin tximeleta paketea, 1 motako eta 2 motako pinout aukerak

· Atalase baxuko korronte: 10mA~35mA

· Monitorizatu fotodiodoa integratuta potentzia kontrolatzeko

Aplikazio tipikoak-1574nm DFB Laser Diodo CO2 detektatzeko

· CO2 gasa hautematea eta kontrolatzea, diodo sintonizagarria den laser bidezko xurgapen espektroskopian (TDLAS) oinarrituta.

· Uhin-luzera modulatzeko espektroskopia (WMS) sentsibilitate handiko CO₂ eta aztarn gasak detektatzeko

· Zuntz optikoko sentsore sistemak FBG eta neurketa interferometriko tekniketan oinarrituta

· Zuntz optikoko komunikazioen proba eta neurketa ekipoak

· Arnasaren analisia eta gas biomedikoak hautemateko aplikazioak

· Ikerketa eta garapena fotonika eta sentsazio optikoko laborategietan

· OEM integrazioa gas-analizatzaileetan eta ingurumena kontrolatzeko tresnetan

Produktuaren zehaztapenak-1574nm DFB laser diodoa CO2 detektatzeko

Gehienezko Balorazio Absolutuak

Ezaugarri Elektrooptikoak (T = 25°C Laser Tenperatura)

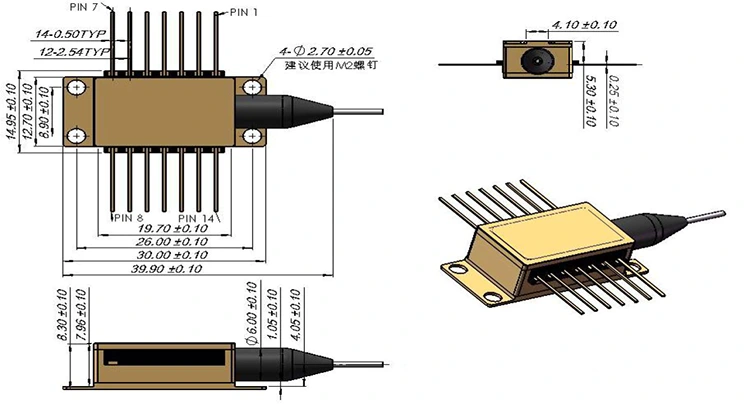

Paketearen eta pinen definizioa -1574nm DFB laser diodoa CO2 detektatzeko

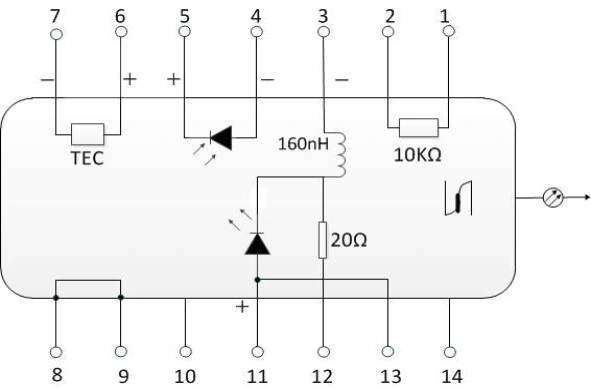

Mota 1 Pin konfigurazioa

Mota 2 pin konfigurazioa

Eskaeraren informazioa

Ereduzko Nomenklatura

BFLD - XXXX - XX - XX - XX X

Adibidea: BFLD-1574-20PM-FA2

Maiz egiten diren galderak (FAQ) -1574nm DFB laser diodoa CO2 sentsatzeko

G: Nola hobetzen du TEC integratuak CO2 sentsorearen errendimendua?

A: TEC eta termistore integratuak laser txiparen tenperatura egonkortzen dute, uhin-luzera eta irteera-potentziaren noraezea gutxituz. DFB laserren uhin-luzera tenperaturaren araberakoa denez, kontrol termiko zehatzak helburuko CO₂ xurgatzeko funtzioarekin lerrokatzea laguntzen du. TEC-k uhin-luzeraren doikuntza larria eskaintzen du, eta uhin-luzera sintonizatzea injekzio-korrontearen modulazioaren bidez lor daiteke.

G: Zergatik da garrantzitsua isolatzaile optiko integratua gasak hautemateko sistemetarako?

A: Isolatzaile optiko integratuak zuntz konexioen eta osagai optikoen islak eragindako feedback optikoa murrizten du. Horrek laser-irteeraren egonkortasuna hobetzen du eta kanpoko asaldura optikoekiko sentikortasuna murrizten du, hori bereziki garrantzitsua da sentsibilitate handiko TDLAS eta WMS gasak detektatzeko sistemetarako.

G: Lor al dezaket gas-espezie desberdin baterako uhin-luzera pertsonalizatu bat?

E: Bai, Box Optronics-ek DFB laser iturriak gasa hautemateko aplikazio desberdinetarako optimizatutako uhin-luzeretan eskaintzen ditu, besteak beste, CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) eta O2 (760 nm) barne. Komunikazio-aplikazioetarako CWDM eta DWDM kanalen uhin-luzerak ere onartzen ditugu. Jar zaitez gurekin harremanetan zure uhin-luzera espezifikoekin eta gure ingeniaritza taldeak bideragarritasuna aztertuko du.

G: Zer disko- eta kontrol-zirkuitu behar dira laser honetarako?

E: 1574 nm-ko DFB laserrak laser-diodo kontrolatzaile bat behar du, korronte-mugaketa egokia duena, tenperatura-kontrolagailua TEC integratua eta, aukeran, modulazio-sarrera behar du TDLAS aplikazioetan uhin-luzera eskaneatzeko. Monitorearen fotodiodoa potentzia automatikoki kontrolatzeko (APC) erabil daiteke.
