1567nm DFB Butterfly Laser Diodoa

Aurkibidea

1. 1567nm-en sarrera DFB Butterfly Laser Diodoa

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba fitxa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

1567 nm DFB tximeleta laser diodoa kuantiko anitzeko batekin ondo DFB egitura eta 14 pin tximeleta paketea. TEC eta integratzen ditu termistorea, SMF 28e modu bakarrean edo polarizazioa mantentzen duen zuntza onartzen du irteera, 10 mW-ko irteerako potentzia tipikoa, funtzionamendu-tenperatura -20 ~ + 70 ℃, RoHS betetzen duena. Oharra ESD babesa, eta ez gainditzen gehienezko kalifikazio absolutuak.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) laserrak;

● Zuntz mota SMF-28e edo PM zuntza izan daiteke;

● 14 pin egonkortasun handiko tximeleta paketea;

● 10mW egonkorra irteera, SMSR handia eta isolamendu optiko ona.

Produktuen Aplikazioak

● Zuntz optikoko sentsorea;

● Argi iturria;

● Karbono monoxidoa CO gasa sentsazioa;

● Ibilbide ertaina eta luzea zuntz bidezko komunikazio- eta proba-sistemak.

1. Produktuaren xehetasunak-1567nm DFB Butterfly Laser Diodo

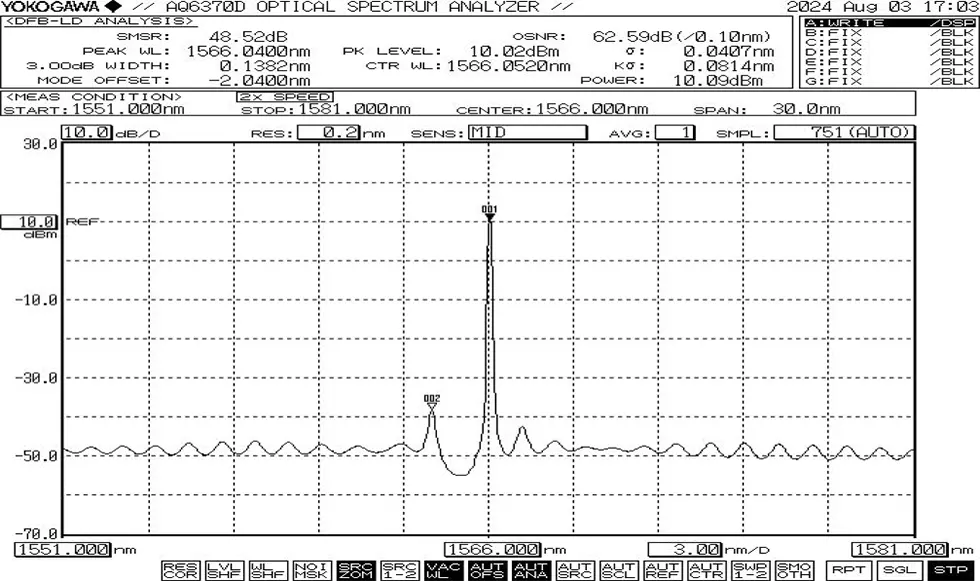

Espektro tipikoa: 1567 nm, +/-1 nm WL tolerantzia.

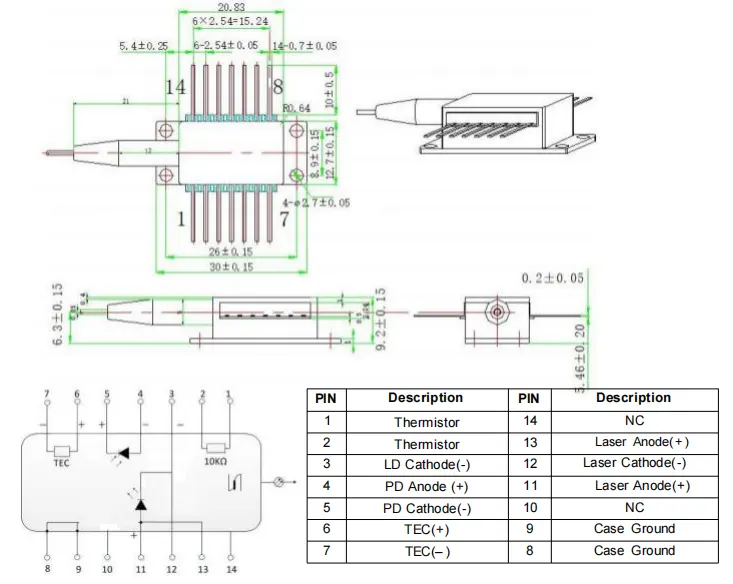

● Paketeen marrazkia&PIN-OUT Definizioa (Unitatea: mm)-1567nm DFB Butterfly Laser Diodoa

>>>1 motako pin-out

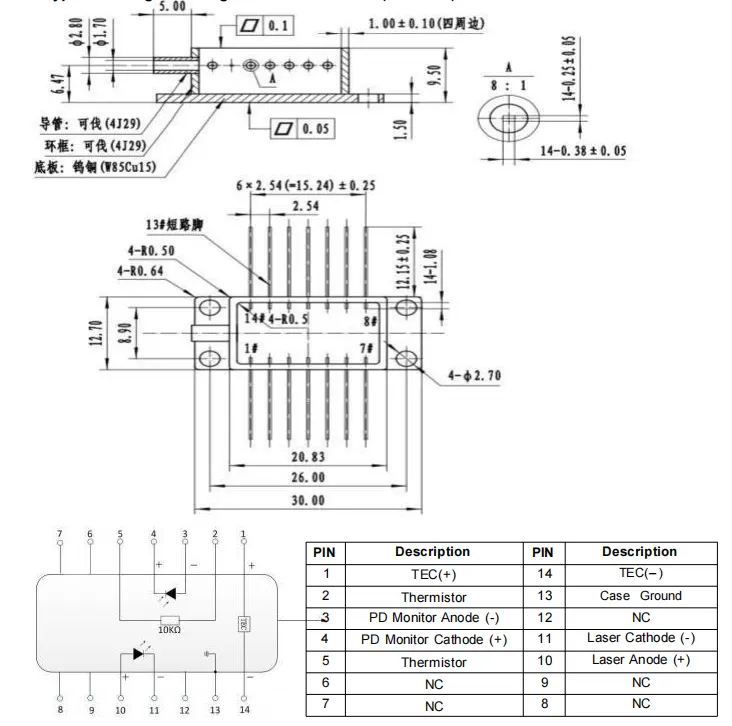

>>>2 motako pin-out

Agindua informazioa

adibidez: BFLD-1567-10SM-FA

(Eskaeraren informazioa: 1567nm DFB Butterfly Laser Diode, 14 pin tximeleta paketea, 10 mW irteerako potentzia, SM zuntzarekin, FC/APC konektorearekin, 1 motako pin-out).

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.

● Osagai guztiak piztu aurretik, aktibatu hozkailua, eta ondoren, pizteko urrats inkrementalekin jarraitu txipa gehiegi berotzea saihesteko eta gainkarga.

2. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua-1567nm DFB Butterfly Laser Diodoa

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
