Produktuaren Aurkezpena

1532nm DFB BTF laser diodoa erdiko uhin-luzera duena 1532.68nm (ITU CH56), irteera optikoko potentzia 10mW. TEC eta termistorea integratuak funtzionamendu egonkorra gaitu. Funtzionamenduan zehar, konektatu behar bezala pin-out definizioa, kontrolatu gidatzeko korrontea eta tenperatura nominalaren barruan sorta, eta ESD kalteak eta gain-tentsioko funtzionamendua saihestu.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Tximeleta paketea, TEC integratua;

● Tenperatura zabala fidagarritasuna; 

● Alta fidagarritasuna, erantzun azkarra, egonkortasun ona.

Produktuen Aplikazioak

● C2H2 Azetileno gasa sentsazioa; 

● Zuntz optikoa Komunikazioa eta Mikrouhinen Transmisio Fotonikoa;

● Laser distantzia-bilatzaileak.

Produktua Xehetasunak

● Espektro tipikoa: 1532,68 nm, +/-0,5 nm uhin-luzeraren tolerantzia.

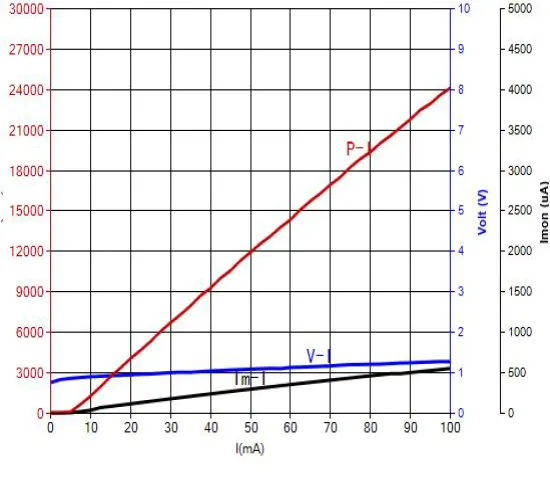

● PIV-1532nm 10mW DFB BTF Laser Diodoa

● FAQ-1532nm DFB BTF Laser Diodoa

(1) Zer da BTF paketea?

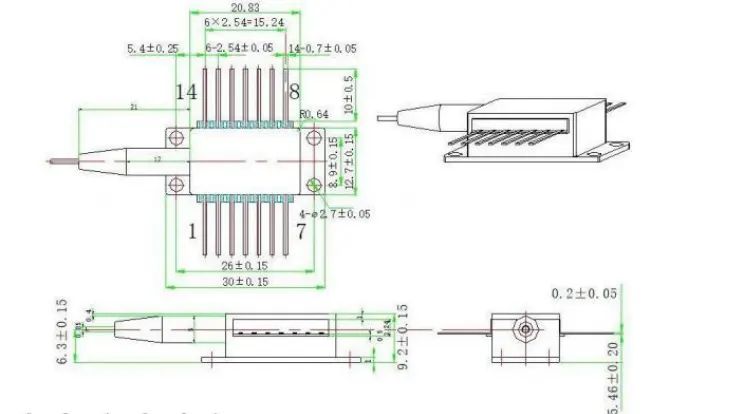

--BTF (Butterfly) paketea 14 pin tximeleta pakete estandarra da, optoelektronikako industria-mailako ontzi formatu nagusiena industria. Pakete honek laser txipa, TEC tenperatura kontrola, termistorea eta fotodiodoa, hermetikotasun eta termiko bikaina eskainiz kudeaketaren errendimendua. Ez dago estandararekiko funtsezko desberdintasunik tximeleta bilketa; "BTF" produktuan "Butterfly"-ren laburdura gisa erabiltzen da normalean izendatzea.

(2) Zein disko modu onartzen ditu produktu honek?

--1532nm DFB BTF laser diodoak uhin jarraitua (CW) onartzen du eragiketa. Zarata baxuko korronte konstanteko iturri bat gomendatzen da (atalasea 5-20mA gutxi gorabehera, funtzionamendu-korrontea 50-90mA), TEC batekin batera Tenperatura egonkortzeko kontrolagailua (normalean 25 ℃-an ezartzen da).

(3) Lagin-probak eskuragarri al daude?

--Lagin-probak eta bolumen txikiko proba-ekoizpena onartzen dira. Masakako kontrataziorako, bolumenaren prezioak eta mailakako aurrekontuak eskaintzen ditugu.

Agindua informazioa

adibidez: BFLD-CH56-10SM-FA

(Eskaeraren informazioa: 1532nm DFB BTF Laser Diodo, 10mW irteerako potentzia, SM zuntza, FC/APC konektorea, 1 motako pin-out).

Fitxa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Osagai guztiak piztu aurretik, aktibatu hozkailua, eta ondoren, pizteko urrats inkrementalekin jarraitu txipa gehiegi berotzea saihesteko eta gainkarga.

● Pizteko prozesuan, inoiz ez aplikatu korronte handirik zuzenean, esaterako honek txipa kaltetzeko arriskua du. Horren ordez, piztu gailua uneko mailan txiparen ataritik hurbil, eta gero pixkanaka handitu korrontea txikitan gehitzen da nahi den mailara iritsi arte.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
