1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

Produktuaren ikuspegi orokorra - 1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

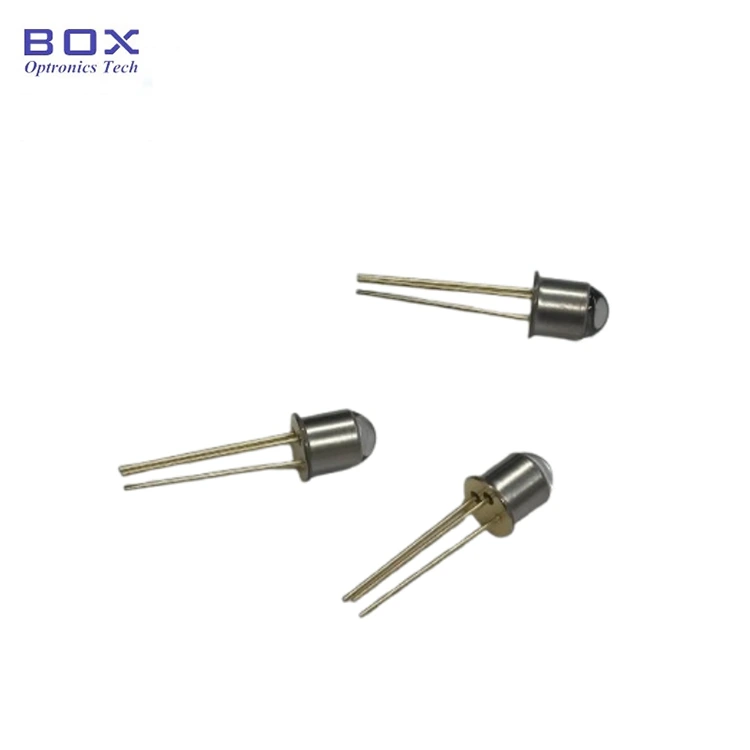

Box Optronics-en InGaAs PIN Photodiode 1 mm-ko Eremu Aktiboa (ereduak: BPD-1STO46B-BL eta BPD-1STO46B-FW) sentsibilitate handiko InGaAs PIN fotodetektagailu trinkoa da, infragorri hurbileko detektatzeko 900nm eta 1650nm uhin-luzera tartean. 1 mm-ko diametroko eremu aktiboarekin, argia biltzeko gaitasunaren, akoplamendu-tolerantziaren eta detekzio-errendimenduaren konbinazio orekatua eskaintzen du potentzia optikoa neurtzeko, zuntz optikoko tresneria eta monitorizazio optikoko aplikazioetarako.

TO46 paketeen bi konfigurazio daude eskuragarri: BPD-1STO46B-BL lente boladun leiho batekin akoplamendu-eraginkortasuna hobetzeko seinale optiko fokatuekin edo zuntzekin akoplatutakoarekin, eta BPD-1STO46B-FW leiho lauarekin espazio libreko detektatzeko eta interfaze optiko planoa behar duten aplikazioetarako. Bi bertsioek TO46 metalezko ontzi hermetikoak dituzte epe luzerako funtzionamendu fidagarria izateko.

Ezaugarri nagusiak-1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

· 1 mm-ko eremu aktiboaren diametroa

· Erantzun espektral-barruti zabala: 900nm-1650nm

· Erantzunbide handia: 0,9 A/W tipikoa 1310 nm-tan, 0,95 A/W 1550 nm-tan

· Koronte ilun baxua eta juntura-kapazitate baxua

· TO46 metalezko pakete hermetiko trinkoa

· Bi leiho aukera: bola lentea (BL) akoplamendu eraginkortasuna hobetzeko, leiho laua (FW) espazio librea detektatzeko

Aplikazio tipikoak-1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

· Potentzia-neurgailu optikoak eta potentzia optikoa kontrolatzeko sistemak

· Zuntz optikoa probatzeko eta neurtzeko ekipoak

· EDFA eta anplifikadore optikoko potentzia kontrolatzea

· NIR espektroskopia eta sentsazio optikoko sistemak

· Espazio libreko detekzio optikoko aplikazioak

· Osagai optikoen karakterizazioa eta kalibrazioa

· Fotnikaren tresneria eta OEM integrazioa

Produktuaren zehaztapenak -1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

Balorazio maximo absolutuak (TC = 25 °C)

Ezaugarri Elektrooptikoak (TC = 25°C)

Paketearen eta Pinen Definizioa -1mm-ko Eremu Aktiboa InGaAs PIN Fotodiodoa

Pakete mota: TO46 metalezko pakete hermetikoa

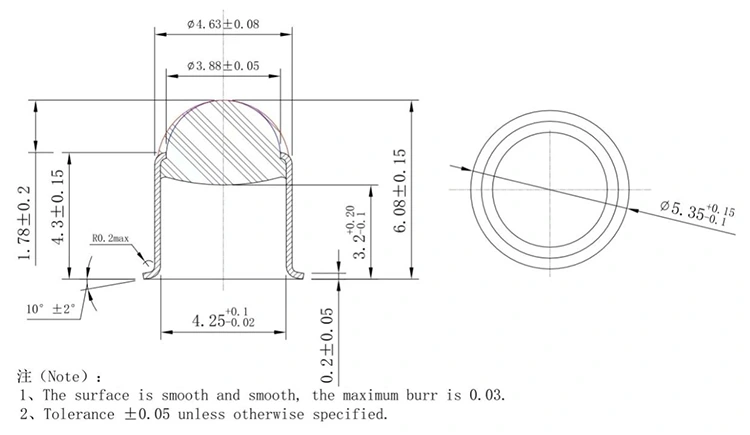

Bola lentea:

Leiho laua:

Eskaeraren informazioa -1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

Ereduzko Nomenklatura

BPD - X X TO XX - X - X

Adibidea: BPD-1STO46B-FW

Fitxa teknikoa -1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

BPD-1STO46B-BL

BPD-1STO46B-FW

Maiz egiten diren galderak (FAQ)

G: Zein da BL (bola lentea) eta FW (leiho laua) bertsioen artean?

E: BPD-1STO46B-BL-ek bola-lenteen leiho bat dauka, eta akoplamendu optikoen eraginkortasuna hobetzen du, argi intzidentea 1 mm-ko eremu aktibora bideratuz. Egokia da zuntzekin akoplatutako seinale optikoetarako, fokatutako izpietarako eta akoplamendu tolerantzia handiagoa behar duten aplikazioetarako, hala nola potentzia optikoa neurtzeko eta zuntz optikoko probarako ekipoetarako.

BPD-1STO46B-FW leiho optiko lau bat du optika fokaturik gabe, eta espazio libreko detektatzeko eta neurtzeko aplikazio optikoetarako interfaze optiko zuzena eskaintzen du, non jatorrizko izpiaren profila mantentzea garrantzitsua den.

Bi bertsioek InGaAs PIN fotodiodo txipa eta TO46 pakete hermetikoa erabiltzen dituzte, leiho optikoaren konfigurazioa akoplamendu metodoaren eta aplikazioaren eskakizunen arabera hauta daitekeen bitartean.

G: Zein uhin-luzera detektatu dezake 1 mm-ko InGaAs fotodiodo honek?

E: InGaAs PIN fotodiodo honek 900nm-tik 1650nm-ra bitarteko espektro-infragorri hurbileko erantzun-eremu zabala eskaintzen du, normalean erabiltzen diren uhin-luzera optikoak 1310nm eta 1550nm komunikazio-bandak barne hartzen dituena. Erantzunkortasuna 1310 nm (0,9 A/W tipikoa) eta 1550 nm (0,95 A/W tipikoa) zehazten da. Potentzia optikoa neurtzeko, laser bidezko monitorizaziorako, sentsazio optikorako eta NIR detekzio fidagarria behar duten tresneria aplikazioetarako egokia da.

G: Zein da gutxieneko eskaera-kopurua (MOQ)?

A: 1mm InGaAs PIN Photodiode TO46-rako MOQ 1pc da. Eskaera-kopuru malguak onartzen ditugu, I+Grako eta prototipoak egiteko unitate bakarretik, tresnen ekoizpenerako eta OEM programetarako bolumen handiagoetara.

G: Lor al dezaket 1 mm-ko Eremu Aktibo InGaAs PIN Photodiode honen zuntz buztanezko bertsioa?

A: Bai. Box Optronics-ek ere zuntz buztanezko InGaAs fotodiodo moduluak eskaintzen ditu  konektore-aukerak zuntz zuzeneko konexiorako. Modulu hauek InGaAs fotodiodo txipa zuntz akoplamenduarekin integratzen dute pakete trinko batean, OEM tresna optikoetan eta zuntz optikoko sistemetan integratzeko egokia.

Erlazionatutako produktuak -1 mm-ko eremu aktiboa InGaAs PIN fotodiodoa

· Pigtailed InGaAs PIN fotodiodo detektagailua

· 2 mm InGaAs PIN Photodiodo TO5 (BPD-2STO5B-FW eredua)

· 3mm InGaAs PIN Photodiodo TO5 (BPD-3STO5B-FW eredua)

· 5 mm InGaAs PIN Photodiodo TO5 (BPD-5STO5B-FW eredua)
