Pigtailed InGaAs PIN fotodiodo detektagailua

Produktuaren ikuspegi orokorra   - InGaAs PIN fotodiodoen detektagailua Pigtailed Coaxial

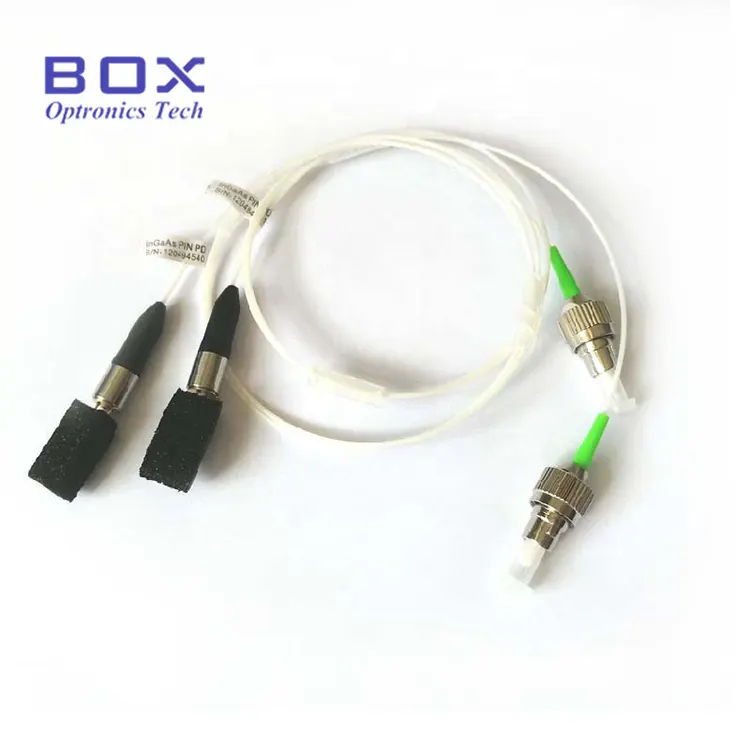

Coaxial Pigtailed InGaAs PIN Photodiode Detector 1100-1650nm-ko erantzun espektraleko detektagailu optikoa da. Erabiltzen diren 1310 nm eta 1550 nm uhin-luzeretan erantzun handia eskaintzen du eta zuntz optikoko komunikaziorako, CATV, detektatzeko eta proba eta neurketa aplikazioetarako diseinatuta dago. BPD-70P10B-FA-k 70um-ko eremu aktiboa eta 1 metroko zuntz-buzta bat ditu, FC/APC konektorearekin, eta stockean dago eskuragarri. Beste eremu aktibo, pakete, zuntz, konektore eta pinout konfigurazio pertsonalizatuak daude OEM integraziorako.

Ezaugarri nagusiak   - Pigtailed InGaAs PIN fotodiodo detektagailua

· Erantzun espektral-barruti zabala: 1100 nm eta 1650 nm

· Erantzunbide handia, korronte ilun txikia eta lotura-kapazitate baxua

· Bando zabalera: 2,5 GHz

· Igoera/jaitsiera azkarra: 0,3 ns

· Pigtailed zuntz irteera FC/APC edo beste konektore batekin (hargunearen aukera ere eskuragarri)

Aplikazio tipikoak   - InGaAs PIN fotodiodoen detektagailua Pigtailed Coaxial

· Hargailu optiko analogikoak CATV eta zuntz optikoko bideo transmisiorako

· Bada zabaleko RF zuntz gaineko detektatzeko sistemak

· Proba eta neurketa-tresneria optikoa, OTDR seinalea hautematea barne

· Zuntz optikoko sentsore banatua, hala nola sentsazio akustiko banatua (DAS)

· Potentzia optikoa kontrolatzea EDFA, DWDM eta laser sistemetan

· Fotonika laborategiko ikerketa eta OEM sistemaren integrazioa

Produktuaren zehaztapenak   - Pigtailed InGaAs PIN fotodiodo detektagailua

Balorazio maximo absolutuak (TC = 25 °C)

Ezaugarri optiko-elektrikoak (TC = 25°C)

Paketearen eta pinaren definizioa   - InGaAs PIN fotodiodoen detektagailu koaxiala

Eskaerari buruzko informazioa   - InGaAs PIN fotodiodoen detektagailua Pigtailed Coaxial

Ereduzko Nomenklatura

BPD - XX X XX X - XX -   ( X   )

Adibidea: BPD-70P10B-FA ( 70 m-ko eremu aktiboa, Pigtailed mota, 1,0 m-ko zuntza, B motako pinout, FC/APC konektorea)

Oharra: Pigtail luzera eta txartel finkoaren formatua pertsonaliza daitezke. Produktuaren egitura, tamaina, parametro optikoak eta prozesuen teknologiaren eskakizunak bezeroen eskakizunen arabera diseinatu daitezke.

Fitxa teknikoa   - Pigtailed InGaAs PIN fotodiodo detektagailua

Fitxa teknikoa

Maiz egiten diren galderak (FAQ)

G: Zein da  pigtailed fotodiodo detektagailu koaxialaren eta TO-can InGaAs fotodiodoen artean?

A: Desberdintasun nagusiak paketeen diseinua eta sistemaren integrazioa dira. Pigtailed detektagailu ardazkideak InGaAs PIN fotodiodoa pakete hermetiko koaxial batean integratzen du zuntz buztana batekin, eta zuntz zuzeneko konexioa eta maiztasun handiko errendimendua eskaintzen du CATV hargailuak eta proba optikoak bezalako aplikazioetarako. TO5/TO46 fotodiodoek leiho optikodun metalezko lata paketeak erabiltzen dituzte eta kanpoko akoplamendu optikoa behar dute, espazio librean detektatzeko eta potentzia optikoa neurtzeko egokiagoak izateko.

G: Zer desberdintasun dago pigtailed eta hargune paketeen aukeren artean?

A: Pigtailed bertsioak zuntz iraunkorra du konexio optiko zuzenerako, hargunearen bertsioak, berriz, zuntz-interfaze desmuntagarria eskaintzen du konexio eta ordezko erosoa izateko. Aukeraketa sistema integratzeko eskakizunen araberakoa da nagusiki: pigtailed paketeak OEM instalazio finkoetarako egokiak dira, eta hargune paketeak proba eta laborategiko ekipoetarako egokiak dira.

G: Nola aukeratu behar dut InGaAs PIN fotodiodoaren eremu aktiboa?

E: Eremu aktiboaren diametroa zure izpi optikoaren tamainaren, akoplamendu eskemaren eta xede detektatzeko banda-zabaleraren arabera aukeratu behar da. Eremu aktiboaren diametro txikiagoek juntura-kapazitate txikiagoa eta abiadura handiagoko erantzuna ematen dute, eta eremu handiagoko txipek bilketa-eraginkortasun optiko handiagoa eta lerrokatze-tolerantzia erlaxatua eskaintzen dute. Zuntzarekin akoplatutako sistemetarako, 70 um bezalako tamaina ertaineko aukerek banda-zabaleraren eta lerrokatze-latitudearen arteko truke-off ona lor dezakete.

Lotutako produktuak

· 1 mm-ko Eremu Aktiboa InGaAs PIN fotodiodoa

· 5mm InGaAs PIN Photodiode TO5

· Siliziozko fotodiodoa TO46

· C bandako erbioz dopatutako zuntz indartzailea

Eragiketa-oharrak eta manipulazioa

· Fotodiodoa manipulatzean ESD babesteko prozedura egokiak jarraitu, InGaAs PIN fotodiodoak ESDarekiko sentikorrak diren gailuak baitira.

· Ez ukitu hatz hutsekin zuntz amaierako aurpegia edo konektore optikoa.

· Ez gainditu datu-orrian zehaztutako gehienezko puntuazio absolutuak.

· Saihestu zuntz-buztanaren gehiegizko makurdura edo tentsio mekanikoa.
