1mm InGaAs PIN Photodiodo TO46

Produktuaren ikuspegi orokorra-1mm InGaAs PIN Photodiode TO46

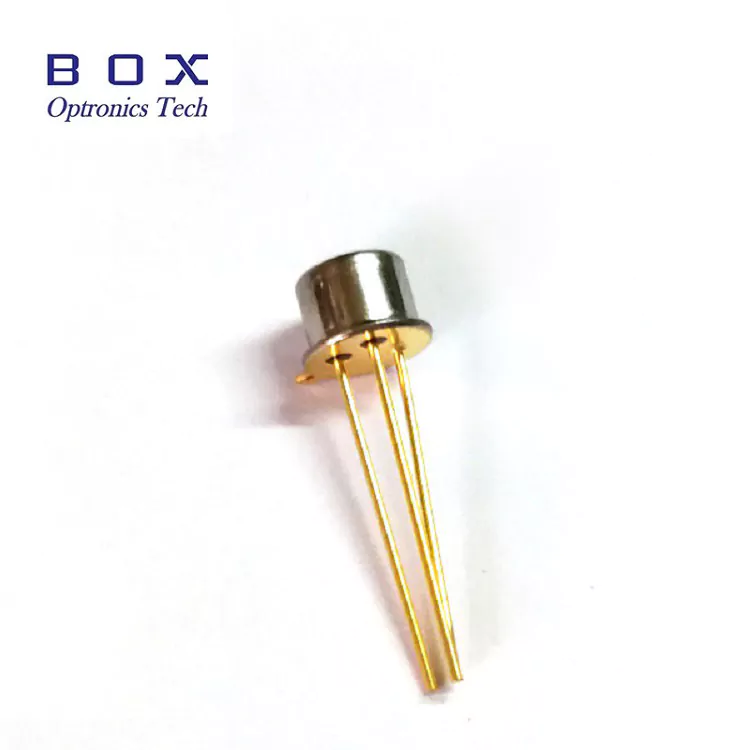

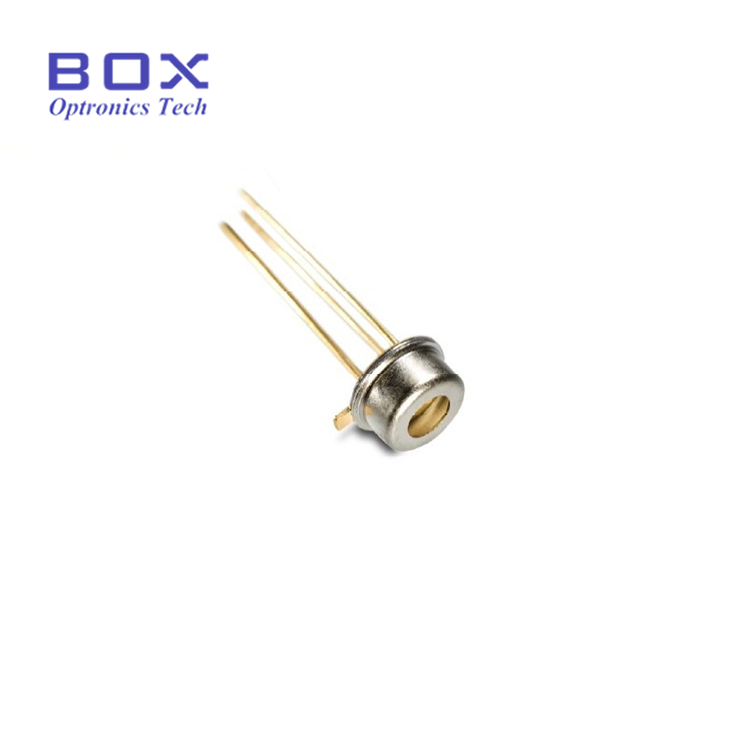

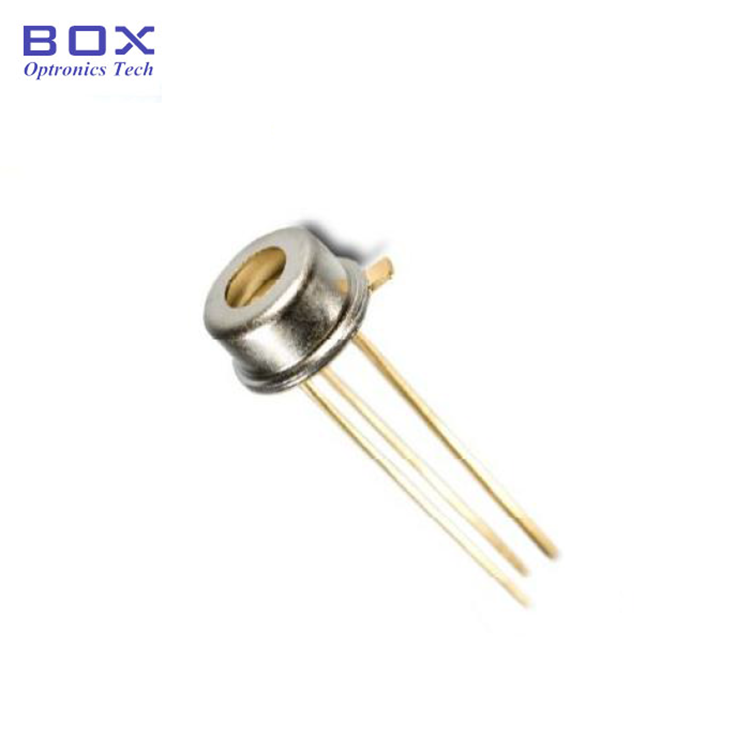

Box Optronics-en 1 mm-ko InGaAs PIN Photodiode (modeloa BPD-1STO46B-FW) infragorri hurbileko (NIR) detektatzeko aplikazioetarako diseinatutako errendimendu handiko InGaAs fotodetektagailua da. PIN diodoaren egiturarekin, 900-1650 nm uhin-luzera tarteko potentzia optiko intzidentea linealtasun eta sentikortasun handiko fotokorronte proportzionala bihurtzen du. 1 mm-ko diametroko eremu aktiboa du. TO46 metalezko lata hermetiko batean bilduta leiho optiko lau batekin, fotodiodoa mekanikoki sendoa da, eta errendimendu egonkorra bermatzen du industria eta laborategiko baldintza zorrotzetan. Atributu hauek aukera bikaina egiten dute potentzia optikoa kontrolatzeko, zuntz optikoko probak neurtzeko, laser detektatzeko eta NIR espektroskopia egiteko.

Ezaugarri nagusiak-1mm InGaAs PIN Photodiode TO46

• Eremu aktiboaren diametroa: 1 mm argia biltzeko modu eraginkorrean

• Erantzun espektral-barruti zabala: 900 nm eta 1650 nm

• Erantzunbide handia: 0,9 A/W ohikoa 1310 nm-tan, 0,95 A/W 1550 nm-tan

• Koronte ilun oso baxua, lotura-kapazitate baxua

• Fidagarritasun handia eta epe luzerako egonkortasuna

• TO46 leiho lauko metalezko pakete hermetikoa

• TO-CAN konfigurazio estandarra erraz muntatzeko

Aplikazio tipikoak-1mm InGaAs PIN Photodiode TO46

• Potentzia-neurgailu optikoak eta potentzia optikoa kontrolatzeko moduluak

• Zuntz optikoa probatzeko eta neurtzeko ekipoak

• Seinale optikoa hautematea eta potentzia kontrolatzea telekomunikazio-sistemetan

• Infragorri hurbileko (NIR) espektroskopia eta tresna analitikoak

• Laser potentzia kontrolatzeko eta kontrolatzeko sistemak

• Atenuadore optikoen kalibrazioa eta karakterizazioa

• Ikerketa eta garapena fotonika laborategietan

• Modulu optikoen integrazioa eta azpisistema fotonikoaren garapena

Fitxa teknikoak-1mm InGaAs PIN Photodiode TO46

Balorazio maximo absolutuak (TC = 25 °C)

Ezaugarri Elektrooptikoak (TC = 25°C)

Produktuaren xehetasunak-1mm InGaAs PIN Photodiode TO46

Zer da InGaAs PIN Photodiodo bat?

InGaAs PIN fotodiodoa sentikortasun handiko erdieroale detektagailu bat da, infragorri hurbileko (NIR) detektatzeko diseinatua. P-I-N egitura erdieroale batean oinarrituta, fotoi intzidenteak fotokorronte bihurtzen ditu linealtasun eta egonkortasun bikainarekin.

900nm-tik 1700nm-ra funtzionatzen dute, InGaAs fotodiodoek erantzun handia ematen dute komunikazio optikoko banda eta SWIR eskualdean zehar, zuntz optikoko probak, potentzia optikoa kontrolatzeko, espektroskopia eta sentsore aplikazioetarako egokiak izanik.

1 mm-ko eremu aktiboak argia biltzeko gaitasun hobetua eta akoplamendu-tolerantzia hobetua eskaintzen du, sentsibilitatearen, lerrokatze-malgutasunaren eta detekzio-abiaduraren arteko oreka bikaina eskainiz.

Errendimendu aipagarriak-1 mm InGaAs PIN Photodiode TO46

• Erantzunkortasun handia eta eraginkortasun kuantikoa

• Corronte ilun ultra-baxua

• Kapazitate baxua eta erantzun azkarra

• Estaldura espektral zabala

• TO46 pakete hermetikoa

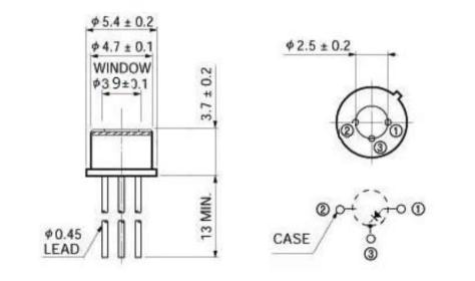

Paketearen neurriak eta Pin Definizioa-1mm InGaAs PIN Photodiode TO46

Pakete mota: TO46 metalezko lata hermetikoa, leiho laua (TO-CAN 3 pin)

Lataren diametroa: φ5,4 ± 0,2 mm (kanpokoa), φ4,7 ± 0,1 mm (barrukoa)

Leihoaren diametroa: φ3,9 ± 0,1 mm

Pinaren konfigurazioa (beheko ikuspegia): Pin 1 = Anodoa (P aldea), Pin 2 = Kasua (GND), Pin 3 = Katodoa (N aldea)

Eskaeraren informazioa

Ereduzko Nomenklatura

BPD - X X TO XX - X - X

Adibidea: BPD-1STO46B-FW

Fitxa teknikoa-1mm InGaAs PIN Photodiode TO46

Fitxa teknikoa

Lead Time

• Unitate estandarrak (stockeko modeloak): 3 ~ 5 lanegun

• Ekoizpen estandarra: 10 ~ 15 lanegun

• Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko

• Nazioarteko bidalketa: ~5 lanegun (DHL/UPS/FedEx express)

• Zerbitzu bizkortua: eskaera eginda eskuragarri

Funtzionamendu oharrak eta manipulazioa-1mm InGaAs PIN Photodiode TO46

• Fotodiodoak deskarga elektrostatikoen (ESD) sentikorrak diren gailuak dira; erabili beti ESD babes egokia

• Ez ukitu kableak hatz hutsekin zuzenean kutsadura eta ESD kalteak ekiditeko

• Gordetu erabiltzen ez dituzun gailuak ESD-ren aurkako ontzietan edo erretilu eroaleetan, deskarga elektrostatikoen kalteak ekiditeko.
