840nm zuntz akoplatua SLD banda zabaleko argi iturria

Produktuaren ikuspegi orokorra-840nm zuntz akoplatua SLD banda zabaleko argi iturria

Box Optronics-ek 840nm Fiber Coupled SLD Broadband Light Source fabrikatzen du, errendimendu handiko osagai optiko aktiboa, erdieroale anplifikadore optikoko egitura batetik emisio espontaneo anplifikatuan (ASE) oinarrituta, potentzia optiko handia ematen du banda-zabalera espektral zabalarekin eta denbora-koherentzia baxuarekin.

LEDak baino irteera potentzia handiagoa ematen du laser diodoak baino espektro askoz zabalagoa mantenduz, koherentzia txikia eta distira handia behar duten aplikazioetarako egokia da.

5 mW-ko gutxieneko irteera-potentzia, 10 nm-ko 3dB-ko banda-zabalera tipikoa eta potentzia-egonkortasun bikaina (≤±0,02dB epe laburrerako, ≤±0,05dB epe luzerako), 840nm-ko SLD iturri hau doitasun-zuntz optikoko sentsaziorako eta irudi-sistemetarako optimizatuta dago. Gailua modulu trinkoan (70 × 90 × 18 mm) sistema integratzeko eta mahai gainean (195 × 220 × 120 mm) laborategi eta saiakuntza-inguruneetarako eskuragarri dago.

780-HP zuntz-tailez eta FC/APC konektoreez hornituta, monitorizazio eta kontrolerako RS485 komunikazio interfaze aukerakoarekin hornituta, SLD argi-iturri honek aldakortasuna eta fidagarritasuna eskaintzen ditu aplikazio ugaritarako.

Funtsezko Ezaugarriak-840nm Zuntz Akoplatuta SLD Banda Zabaleko Argi-iturria

● Irteera potentzia handia: 5mW gutxienez

● Banda-zabalera espektral zabala: 10 nm tipikoa (-3dB)

● Ripple espektral baxua espektro garbirako

● Gaussaren espektroaren profila

● Potentzia-egonkortasun bikaina: ≤±0.02dB/15min epe laburrean

● Epe luzerako egonkortasuna: ≤±0,05dB/8 ordu

● Zuntz akoplatutako irteera 780-HP zuntzarekin

● FC/APC konektore estandarra, beste aukera batzuk eskuragarri

● Bi forma-faktore: Modulua eta Benchtop

● Monitorizaziorako RS485 komunikazio interfazea

● Kostu baxuko irtenbidea alderatuta

● Funtzionamendu-tenperatura-tarte zabala: -5°C eta +55°C artean

● Pakete-diseinu trinkoa eta sendoa

● Aukerako mahai gaineko bertsioa ukipen-pantailaren kontrolarekin

Aplikazio tipikoak-840nm zuntz akoplatua SLD banda zabaleko argi iturria

● Zuntz optikoko giroskopioak (FOG)

● Koherentzia optikoko tomografia (OCT) sistemak

● Irudi medikoa eta optika biomedikoa

● Zuntz optikoko sentsore sistemak

● Argi zuriaren interferometria

● Osagai optikoen saiakuntza eta karakterizazioa

● Ikerketa eta garapen laborategiak

● Koherentzia optikoko domeinuko reflexometria (OCDR)

Zehaztapen teknikoak-840nm zuntz akoplatua SLD banda zabaleko argi iturria

Zehaztapen optikoak (T=25°C)

Zehaztapen mekanikoak eta ingurumenekoak

Produktuaren xehetasunak-840nm zuntz akoplatua SLD banda zabaleko argi iturria

Zer da SLD bat?

Diodo superluminiszentea (SLD) banda zabaleko erdieroaleen iturri optiko bat da, igorpen espontaneo anplifikatuan (ASE) oinarritutako irabazi optiko handia duena laser-diodoaren antzeko uhin-gida-egitura batean, erreakzio optikoa kendutako baldintzetan funtzionatzen duena, laser-oszilazioa saihesteko.

Barrunbe erresonante batean oinarritzen diren laser diodoek ez bezala, SLDek islapen baxuko (AR estalitako) alderdiak eta uhin-gida-egitura angeludunak edo okertuak erabiltzen dituzte barrunbearen feedbacka kentzeko, irabazi optiko handia ahalbidetuz, lasing-ekintza saihestuz.

SLDren ezaugarri nagusiak:

• LEDak baino irteera-potentzia eta distira nabarmen handiagoak, denbora-koherentzia txikia mantenduz

• Banda zabaleko igorpena ASE inguratzaile espektral leunarekin

• Oso denbora-koherentzia txikia (koherentzia-luzera laburra), aproposa OCT bezalako aplikazio interferometrikoetarako

• Normalean zeharkako modu bakarreko uhin-gidaren egitura, modu bakarreko zuntz akoplamendu eraginkorra ahalbidetzen duena

• Forma espektrala normalean ia gausiar edo goialde lauko profil pertsonalizatu gisa diseinatutako diseinuaren arabera.

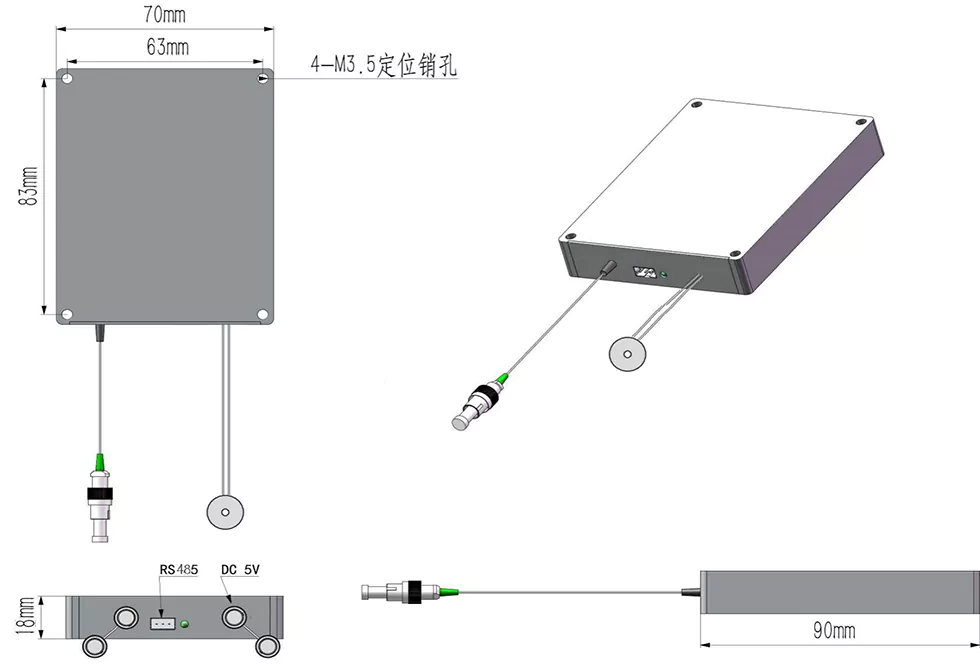

Paketearen neurriak

840nm SLD banda zabaleko argi iturria bi pakete konfiguraziotan dago eskuragarri:

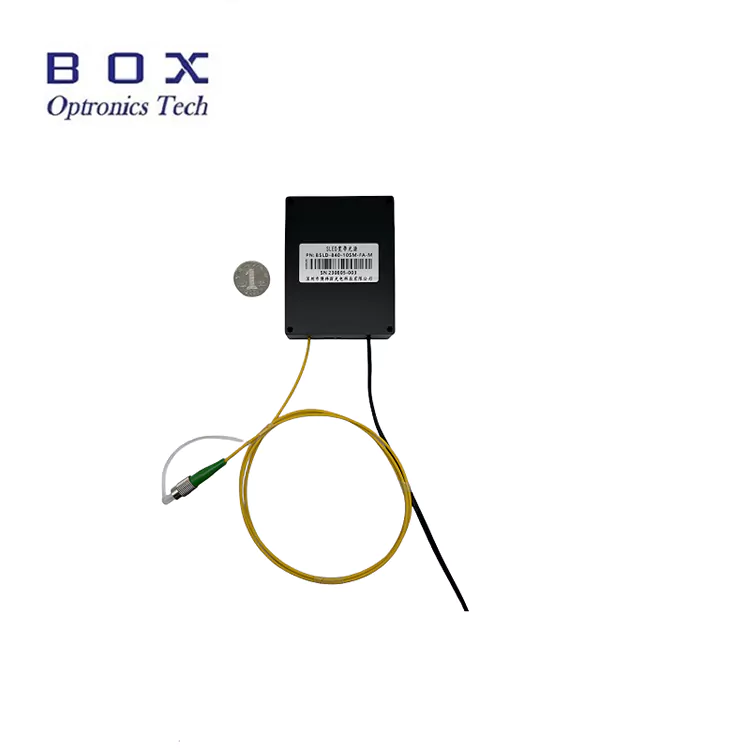

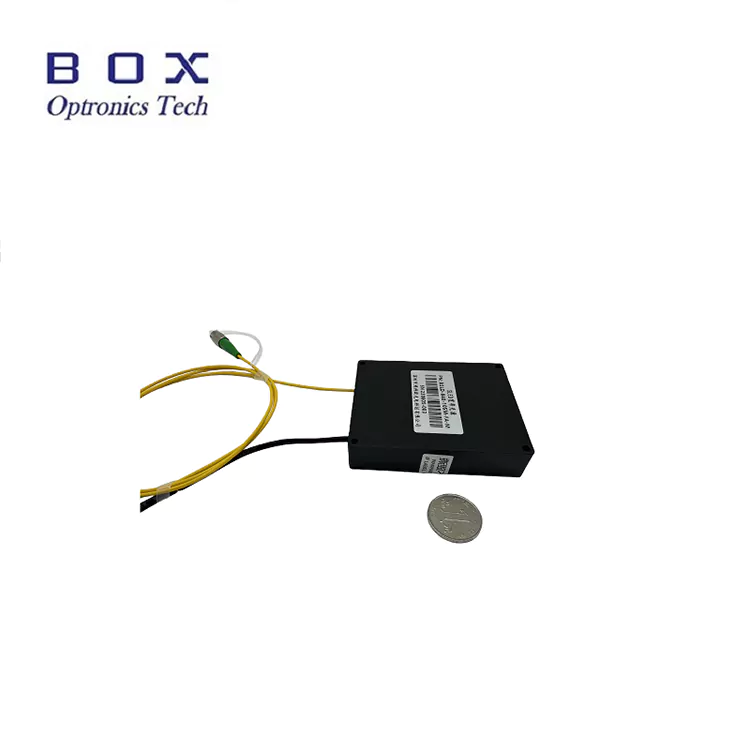

Moduluaren bertsioa (70×90×18mm):

• Diseinu trinkoa eta profil baxua sistema integratzeko

• 4-M3,5 muntatzeko zuloak instalazio segururako

• DC korrontearen sarrera (5 V edo 12 V)

• RS485 komunikazio-ataka (DB9 emea)

• FC/APC konektorearekin zuntzezko pigtail irteera

• Tresnetan eta sistemetan txertatzeko aproposa

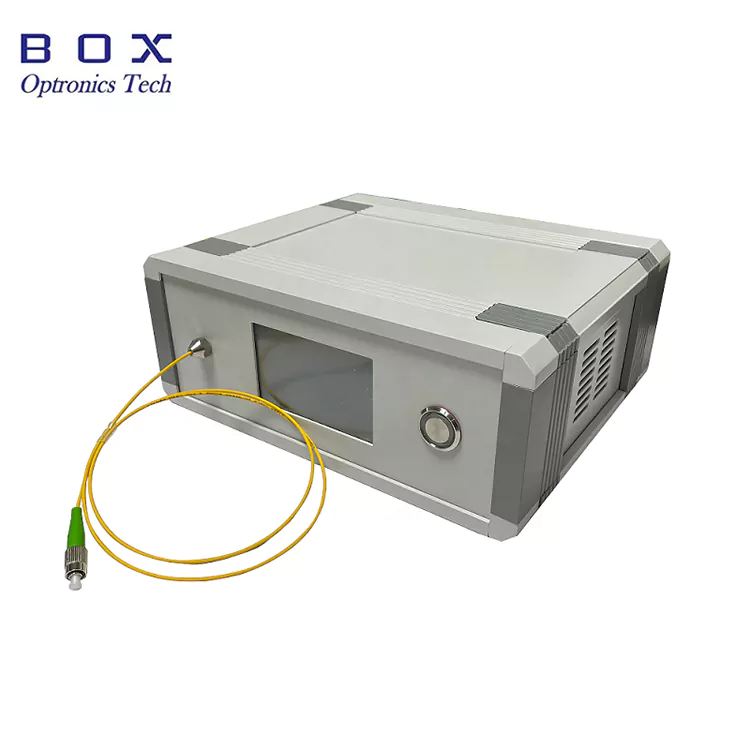

Benchtop bertsioa (195 × 220 × 120 mm):

• Mahai gaineko forma-faktorea laborategian erabiltzeko

• Ukipen-pantaila integratua egoera kontrolatzeko

• CA korrontearen sarrera (110-240 V unibertsala)

• RS485 komunikazio-ataka (DB9 emea)

• Zuntz irteera aurreko panelean

• Erabiltzeko erraza, plug-and-play funtzionamendua

• I+G laborategietarako eta proba-inguruneetarako aproposa

Kontrola eta Jarraipena

Bi moduluek eta mahai gaineko bertsioek RS485 komunikazio interfazea onartzen dute monitorizazio eta kontrolerako. Benchtop bertsioak, gainera, ukipen-pantaila integratua du tokiko funtzionamendurako.

Eskuragarri dauden monitorizazio eta kontrol parametroak:

• Irteerako potentzia kontrolatzea

• Gidatu korrontearen monitorizazioa

• Tenperatura kontrolatzea

• Potentzia doitzea (aukerakoa)

• Ordenagailu ostalariaren softwarea PC kontrolatzeko (aukerakoa)

Zergatik aukeratu Box Optronics?

• Kalitate-kontrol zorrotza % 100eko probarekin bidali aurretik

• Prezio lehiakorrak bidalketa-gaitasun egonkorrarekin

• Uhin-luzera, potentzia, banda-zabalera, zuntza eta konektoreak pertsonalizatzeko aukera malguak

• 7 × 24 orduko laguntza teknikoa eta erantzun azkarra

• Bidalketa globala DHL, UPS eta FedEx express bidalketarekin

• Modulu eta mahai gaineko bertsioak eskuragarri daude

• Sistema integratzeko ostalariaren aukerako softwarea

• Epe luzerako hornidura fidagarria ekoizpen-kopuruetarako

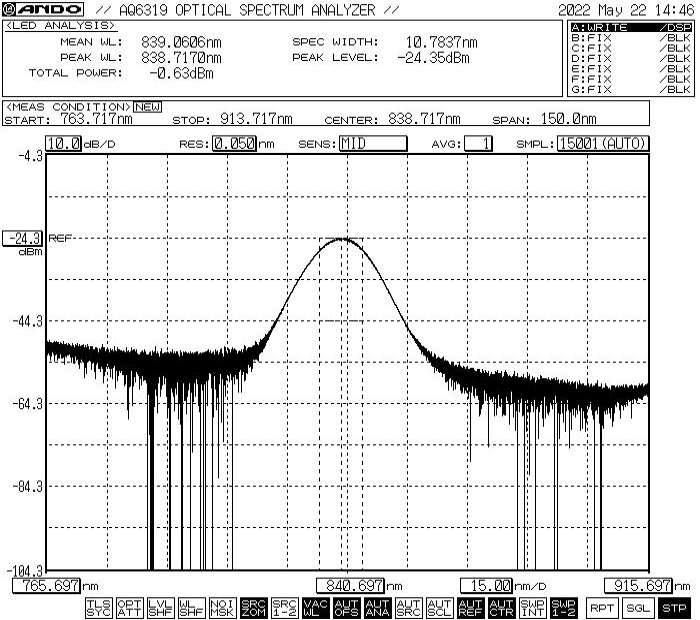

Performance Spectral-840nm Zuntz Akoplatuta SLD Banda Zabaleko Argi-iturria

Espektro tipikoak zentroko uhin-luzera 840nm ingurukoa erakusten du, gutxi gorabehera 10nm -3dB banda-zabalerarekin.

*Oharra: erakusten den espektroa errendimendu tipikoa da. Benetako espektroa pixka bat alda daiteke unitate batetik bestera. Jarri gurekin harremanetan espektro-datu zehatzetarako edo espektro-eskakizun pertsonalizatuetarako.

Eskaera-informazioa-840nm zuntz akoplatua SLD banda zabaleko argi iturria

Ereduzko Nomenklatura

BSLD - XXX - XX - XX - X - (X)

Adibidea: BSLD - 840 - 51 - SM - M

840nm SLD Banda Zabaleko Argi-iturria, 5mW irteera, 10nm banda zabalera, 780-HP zuntza, Moduluaren bertsioa, 5VDC elikadura hornidura

Pertsonalizazio aukera eskuragarriak

• Erdiko uhin-luzera: 840 nm estandarra; beste uhin-luzera batzuk eskuragarri daude eskatuta

• Irteerako potentzia: 5 mW estandarra, potentzia handiagoko aukerak eskuragarri

• Bando-zabalera espektrala: 10 nm-ko estandarra, beste banda-zabalera aukera batzuk eskuragarri

• Zuntz mota: 780 HP estandarra, beste zuntz berezi batzuk eskuragarri

• Zuntzaren luzera: 0,5 m, 1 m, 1,5 m, 2 m (luzera pertsonalizatuak eskuragarri)

• Pigtail mota: 900μm-ko hodi solte, 3,0 mm-ko hodi solte

• Konektore mota: FC/APC estandarra, FC/UPC, SC/APC, LC/APC edo pertsonalizatua

• Pakete mota: Modulua edo Benchtop

• Elikatze-iturri-tentsioa: 5 VDC, 12 VDC (modulua), 110-240 VAC (mahaiko mahaia)

• Isolatzaile optikoa: isolatzaile integratua eskuragarri dago

• Komunikazio interfazea: RS485 estandarra, beste interfaze batzuk eskuragarri

• Ordenagailu ostalariaren softwarea: monitorizatu eta kontrolatzeko erabilgarri

Baldintza pertsonalizatuetarako, jarri harremanetan gure salmenta-taldearekin zure zehaztapenekin.

Fitxa teknikoa eta proba-txostena

840nm SLD banda zabaleko argi-iturri bakoitza neurtutako errendimendu-parametroak dokumentatzen dituen proba-txosten integral batekin bidaltzen da. Fitxategiko PDF fitxategiak zehaztapen zehatzak, errendimendu-kurbak eta dimentsioko marrazkiak ditu.

• Proba-txosten bana sartzen da unitate bakoitzarekin

• Unitate bakoitzeko serie-zenbaki trazagarria

Fitxa teknikoa

Aurrekontu eta Ordainketa Baldintzak

Aipatu baldintzak

• EXW (Ex Works): DHL/UPS/FedEx kontua baduzu gomendatzen da. Zure kontua erabiliz bidaltzen dugu; ez dugu bidalketa kosturik kobratzen.

• DAP (Lekuan entregatua): mezularitza-konturik ez baduzu, bidalketa aldez aurretik ordainduta antolatu dezakegu.

• Beste baldintzak: jar zaitez gurekin harremanetan eztabaidatzeko.

Ordainketa baldintzak

• PayPal: laginak eta eskaera txikiak egiteko ordainketa azkarra eta segurua

• T/T (Banku-Transferentzia): ekoizpen-eskaera arruntetarako ordainketa-metodo estandarra

• Alibaba Trade Assurance: lineako transakzioetarako eskaera babestu segurua eroslearen bermearekin

• Kreditu-txartela: PayPal, Alibaba bidez onartzen da

• Ordainketa-baldintza malguak: negoziagarriak

Lead Time

• Ekoizpen estandarra: ~10-15 lanegun

• Konfigurazio pertsonalizatuak: 15-20 lanegun

• Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko

• Nazioarteko bidalketa: ~3-5 lanegun (DHL/UPS/FedEx express)

• Zerbitzu bizkortua: eskaera eginda eskuragarri

Eragiketa-oharrak eta manipulazioa

Zuntzaren manipulazioa

• Saihestu zuntza kaltetu dezaketen bihurgune zorrotzak edo bihurguneak

• Ez tiratu edo bihurritu zuntzezko txerri-buztanak

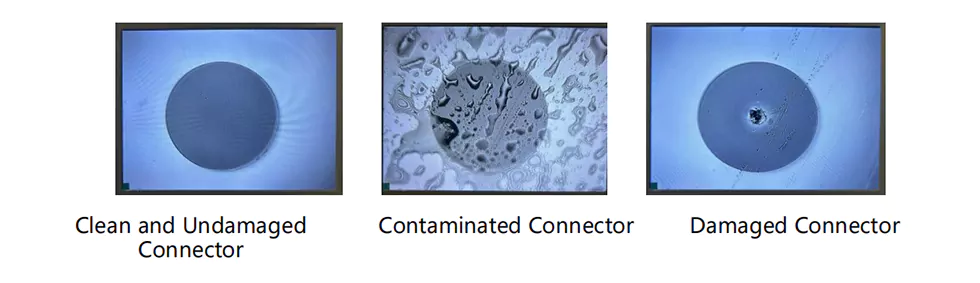

• Garbitu zuntz-konektoreak konektatu aurretik, garbiketa-tresna egokiak erabiliz

• Erabili beti hauts-kapak konektorea erabiltzen ez duzunean

• Ikusi zuntz amaierako aurpegia kalterik ez dagoen erabili aurretik

Potentzia eta funtzionamendu-gogoetak

• Ziurtatu elikadura-hornidura-tentsio egokia konektatu aurretik

• Ez gainditu diskoaren gehienezko korronte edo potentzia-maila

• Erabili bero-hondoatze egokia etengabe funtzionatzeko

• Itzali energia zuntza konektatu/deskonektatu aurretik

• Ez begiratu zuzenean zuntz-irteera piztean
