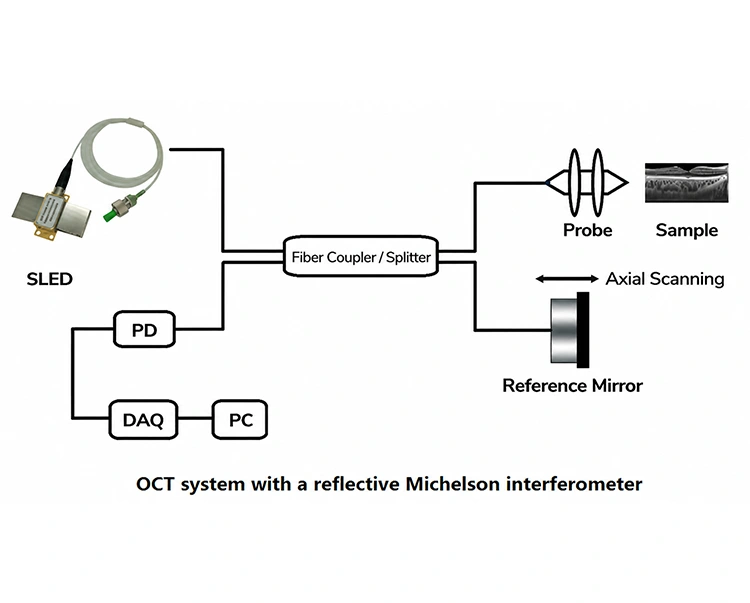

(1) Banda zabaleko eta koherentzia baxuko iturri batek (adibidez, SLED batek) igortzen duen argia bi izpitan banatzen da izpi zatitzaile batek (edo zuntz akoplagailu batek), erreferentzia-besoan eta lagin-besoan sartuz, hurrenez hurren.
(2) Erreferentzia besoko argia ispilu batek islatzen du.
(3) Laginaren besoko argiak ikertzen ari den ehuna edo materiala argitu ondoren, hainbat sakoneratako atzeko argia itzultzen da.
(4) Bi izpiak birkonbinatzen dira habe zatitzailean; interferentzia-seinalea bi besoen arteko bide optikoa argi-iturriaren koherentzia-luzeraren barruan dagoenean soilik sortzen da. Koherentzia-luzera labur honek sistemaren bereizmen axial handia bermatzen du.
(5) Erreferentzia-ispiluaren posizioa eskaneatuz edo interferentzia-seinaleak eskuratzeko frekuentzia-miaketa erabiliz, sistemak laginaren geruzaz geruzaren bi dimentsioko edo hiru dimentsioko irudi tomografikoak berreraiki ditzake.
|
Osagaia |
Funtzioaren deskribapena |
|
SLED Argi iturria |
Banda zabaleko koherentzia baxuko argia eskaintzen du, OCT sistemaren oinarrizko argi-iturri gisa bereizmen axial handia lortzeko; normalean 800-1550 nm-ko infragorri hurbileko bandan funtzionatzen du. |
|
Zuntz akoplatzailea / zatitzailea |
Argi-iturria lagin-beso batean eta erreferentzia-beso batean banatzen du, eta bi besoetako oihartzun-seinaleak detektagailura konbinatzen ditu. |
|
Zundaketa |
Argi-izpia laginaren gainazalean edo barrualdean bideratzen du, eta sakonera ezberdinetako seinale optiko atzera islatuak / atzera barreiatuak biltzen ditu. |
|
Erreferentzia Ispilua |
Erreferentziazko bide optiko egonkorra eskaintzen du. Erreferentzia-besoaren bide optikoaren luzera aldatzen du miaketa axial zehatzaren bidez, interferentzia-seinalea lagin-sakonera desberdinetatik islatutako argiarekin bat egiten duela konturatzen da eta sakonera ebatzitako eskaneatzea osatzen du. |
|
PD |
Lagin-besoaren eta erreferentzia-besoaren interferentzia-seinaleak detektatzen ditu. |
|
Datuak eskuratzeko sistema (DAQ) |
Seinale fotoelektrikoak seinale digitaletan bihurtzen ditu ordenagailuak denbora errealean prozesatzeko eta biltegiratzeko. |
|
PCa |
Lortutako interferentzia-seinaleak prozesatzen ditu Fourier Transformazio azkarra (FFT) bezalako algoritmoen bidez, eta laginaren bereizmen handiko 2D edo 3D irudi tomografikoak berreraikitzen ditu. |

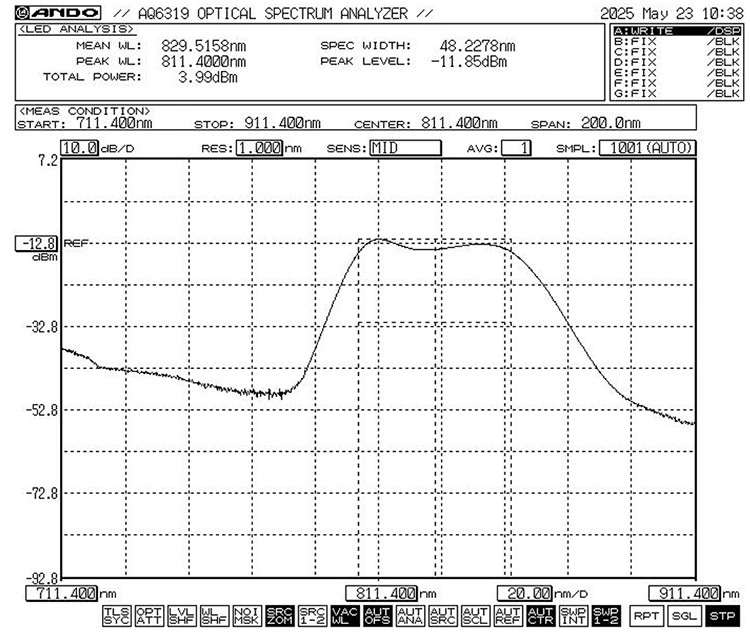

840nm 20mW SLED Banda Zabaleko Argi-iturria
1060nm 1064nm SLD Argi-iturria
1.G.: SLD banda zabaleko argi iturriaren zer uhin-luzera (nmtan) erabiltzen da normalean OCT-n?
A1: Irudi biomedikoak → 800–1060nm;

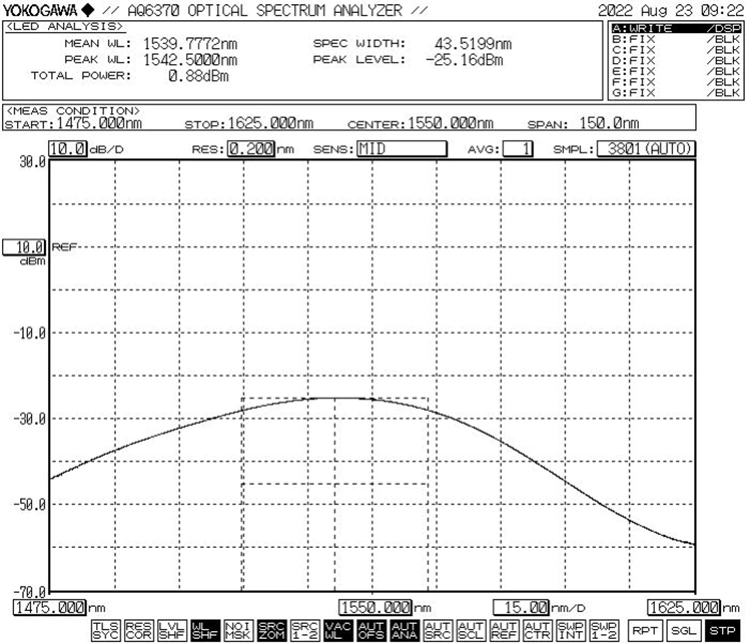

Industri Ikuskapena / Zuntz Optikaren Aplikazioak → 1300–1550nm.
2.G.: SLED banda zabaleko argi iturri batek isolatzaile bat behar al du?
A2: Industria-aplikazioetarako, beharrezkoa da islatutako potentzia optikoaren magnitudea modu independentean ebaluatzea; bermatzen bada, isolatzaile anitz behar izan daitezke.
3.G.: Ematen dituzun SLD argi-iturriek kontrolatzaile-zirkuitu integratu batekin datoz?
A3: Bai, laser txipa, kontrolatzaile-zirkuitua eta (aukeran) zuntz-akoplagailua integratzen dituzten soluzio modularrak eskaintzen ditugu. Horrek zuzeneko erabilera edo sistema gehiago integratzeko aukera ematen du, bezeroak kanpoko kontrolatzaile bat konektatu beharrik gabe.
-
