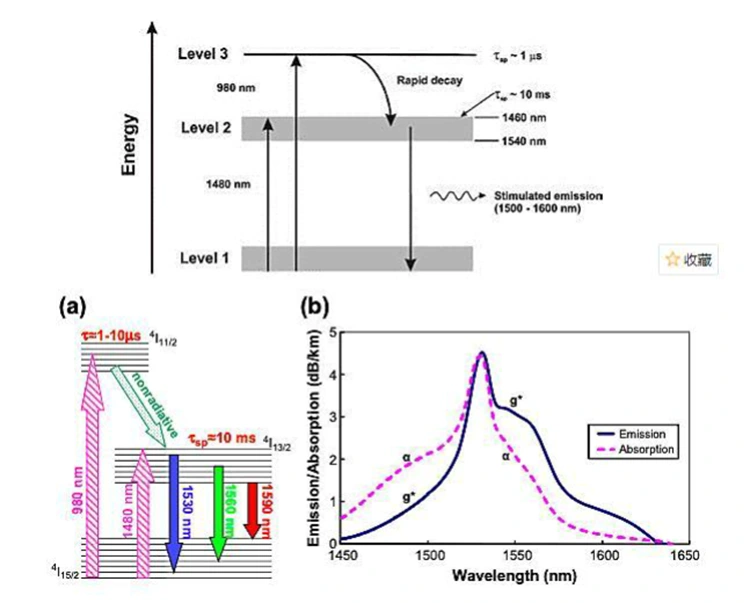

● Energia erbioz dopatutako zuntzean injektatzen da 980 nm edo 1480 nm-ko ponpa-iturriak erabiliz, oinarrizko egoerako erbio ioiak (Er³⁺) zirraragarriak energia-maila altuetaraino; ioi horiek azkar erlaxatzen dira egoera metaegonkor batera, eta horrela populazio-inbertsioa lortzen dute.
● 1550 nm-ko seinale-argi bat erbioz dopatutako zuntzatik pasatzen denean, estimulatutako igorpen-prozesu bat abiarazten du; honek erbio-ioi metaegonkorrak (Er³⁺) oinarrizko egoerara itzultzea eragiten du, seinale-argiaren berdinak diren fotoi koherenteak askatuz, eta horrela seinale-potentziaren anplifikazio esponentziala lortzen da (seinale txikien erregimenean).
● Erbio-itterbio ko-dopatutako zuntzak erabiliz, modu anitzeko ponpa konbinatzeko teknologiarekin konbinatuta, irteerako potentzia asea nabarmen hobetu daiteke (hainbat watt-eko potentzia-mailetara iritsiz), eta horrela distantzia ultraluzeko itsaspeko kableen, potentzia handiko CATV sistemen eta dentsitate handiko transmisio-eszenatokien eskakizunak betez.
|

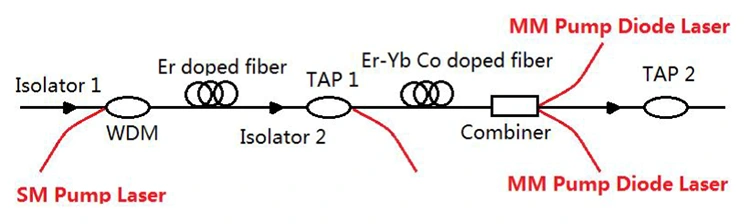

Osagaia |
Deskribapena |
|
Isolatzaile optikoa |
Seinale optikoak norabide bakarrean eramaten ditu, islatutako argiak auto-oszilazioa eragitea eragozten du eta ponpa-iturria eta seinale-loturaren egonkortasuna babesten ditu. |
|
WDM akoplagailua |
Modu bakarreko (SM) 980/1480 nm-ko ponpa-argia eta 1550 nm-ko seinale-argia modu eraginkorrean uztartzen ditu erbioz dopatutako zuntzetan, energia eta seinalea aldi berean transmititzeko. |
|
Er-dopatutako Zuntza |
Erbio ioien energia-mailako trantsizioaren bidez seinale optikoak anplifikatzen dituen nukleo-irabaziaren bitartekoa, oinarrizko irabazia eta zarataren errendimendua zehaztuz. |
|
TAP Splitter |
Seinale optikoaren zati bat ukitzen du denbora errealean potentzia kontrolatzeko, esteka nagusiari eragin gabe, sistemaren egoera bistaratzeko aukera emanez. |
|
Er-Yb Co-doped Fiber |
Ponparen xurgapenaren eraginkortasuna eta irteerako potentzia asea hobetzen ditu, potentzia handiko eta ibilbide luzeko anplifikazio aplikazioetarako egokia. |
|
Konbinatzailea |
Bikote anitzeko (MM) ponpa-argia aurrez anplifikatutako seinale-argiarekin potentzia handiko ponparen injekzioa gauzatzeko eta etapa osteko irabazia hobetzeko; oso erabilia potentzia handiko EYDFA diseinuetan. |
|
PumpLaserSource |
Kitzikapen-energia ematen du 980 nm / 1480 nm-an: • 980 nm-ko ponpa: zarata txikia, eraginkortasun handikoa, ibilbide ertain eta laburreko aplikazioetarako egokia • 1480 nm-ko ponpa: saturazio potentzia handiagoa, ibilaldi ultraluzerako eta itsaspeko kableetarako aplikazioetarako egokia. • Modu anitzeko ponpa: potentzia handiko anplifikazio eskakizunetarako egokia |
980nm TEC-Hoztutako Pump Laser Diodoa
980nm-ko ponpa-diodo-laser-modulua, unitate-zirkuitu integratuekin
C-banda Erbioz dopatutako zuntz indartzailea
1457nm Raman Pump Laser Iturria
Q1: Zeintzuk dira 980 nm-ko ponpaketa eta 1480 nm-ko ponpaketaren abantailak, hurrenez hurren?
A1: 980 nm-ko ponpaketaren abantailak: ponpa bihurtzeko eraginkortasun handia eta zarata zifra txikiagoa. Potentzia baxuko edo ertaineko EDFAentzako aukera nagusia da, oso erabilia metropoli-sareetan, sarbide-sareetan eta datu-zentroen interkonexio-eszenatoki batzuetan.
1480 nm-ko ponpaketaren abantailak: ponparen eraginkortasun kuantiko handiagoa eta gailu bakarreko irteera-potentzia handiagoa, irteera-potentzia saturatua nabarmen hobetzen dutenak. Potentzia handiko EDFAetarako ponpaketa-soluzio nagusia da, bereziki egokia ibilaldi ultraluzeko bizkarrezurreko sareetarako, itsaspeko kable optikoetarako eta gaitasun handiko distantzia luzeko transmisio-eszenatokietarako.
2.G.: Zein da EDFA modu bakarreko eta modu anitzeko arteko aldea?
A2: Industriako EDFA nagusi guztiak modu bakarreko EDFAak dira; ez dago komertzialki bideragarri modu anitzeko EDFA produkturik. Modu bakarreko EDFAak modu bakarreko zuntz sistemetarako bereziki diseinatuta daude, modu bakarreko zuntzaren galera baxuko ezaugarriekin bat eginez. Batez ere distantzia luzeko transmisio optikorako erabiltzen dira eta oinarrizko osagai gisa balio dute telekomunikazioetan eta distantzia luzeko datu zentroen transmisioan. Modu anitzeko zuntza 100 metro inguruko distantzia laburreko transmisiorako bakarrik egokia da, transmisio-galera handia eta bide anitzeko barreiadurarekin. Distantzia laburreko eszenatokietan irabazien konpentsaziorako, anplifikadore optiko erdieroale txikiak (SOA) hobesten dira EDFAen ordez.
3.G.: Uhin-luzerak eragina al du EDFAren errendimenduan?
A3: Bai, uhin-luzerak EDFAren errendimenduari eragiten dio. EDFAek C-bandan eta L-bandan funtzionatzen dute batez ere, gutxi gorabehera 1550 nm-an zentratuta. Diseinatutako barrutiaren barruan, irabazi laua eta zarata txikia ematen dute; barrutitik haratago, irabazia gutxitzen da eta zarata handitzen da. EDFAren errendimendua ziurtatzeko, ziurtatu anplifikadorearen uhin-luzera sistemaren eskakizunekin bat datorrela.
-
