1064nm 30mW DFB Butterfly Laser Diodoa

Aurkibidea

1. 1064nm-en sarrera 30mW DFB Butterfly Laser Diodoa

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba fitxa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

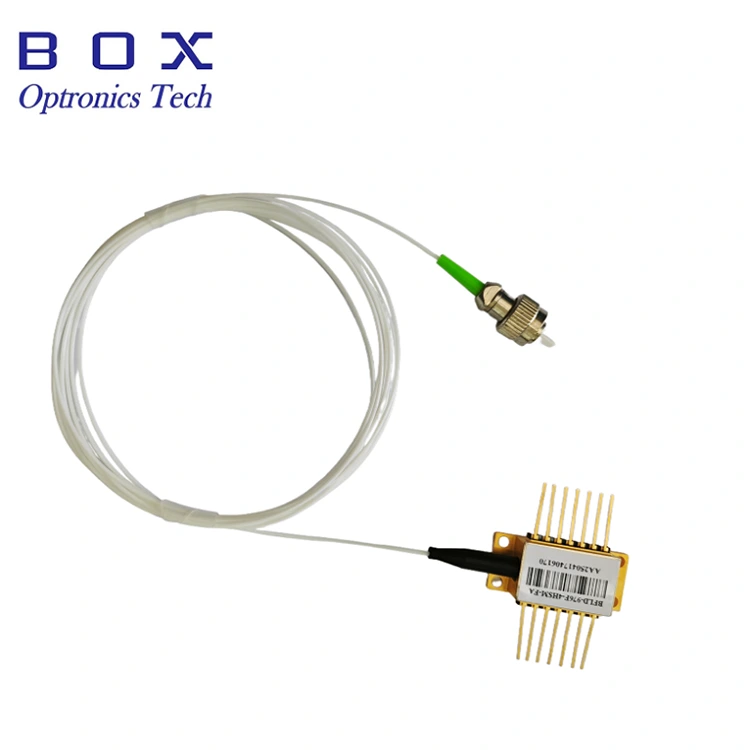

Produktuaren Aurkezpena

Hau 1064nm DFB laser diodo bat da, 14 pin dituena tximeleta pakete estandarra, erdiko uhin-luzera 1064nm, uhin-luzera tolerantzia +/-1nm, eta irteerako potentzia tipikoa 30mW. TEC integratua, termistorea, isolatzailea eta monitorea PD, uhin-luzeraren egonkortasun bikainarekin epe luzerako funtzionamendu egonkorra izateko. Batez ere zuntz optikoko komunikazioetan eta sentsazioan erabiltzen da. Hartu zorrotz pin definizioaren arabera, TEC kontrolpean, eta zuntz gehiegizko tolestura errendimendua eta zerbitzu-bizitza bermatzeko.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Multi-Quantum Beno (MQW) feedback banatua (DFB) laserrak;

● Irteera potentzia piztu 30mW-ra;

● SM edo PM zuntza;

● 14 pin BTF paketea termistorearekin, TEC, isolatzailea eta Monitorea PD.

Produktuen Aplikazioak

● Zuntz optikoa komunikazioak;

● Tresna optikoa;

● Zuntz optikoko sentsorea;

● Argi iturria.

Produktua Xehetasunak

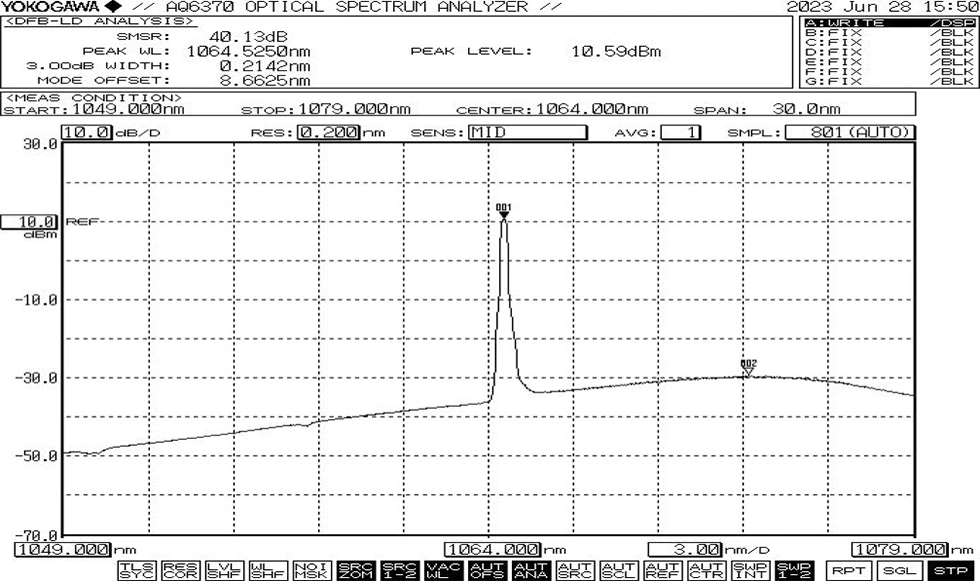

● Espektro tipikoa: 1064nm, +/-1 WL tolerantzia

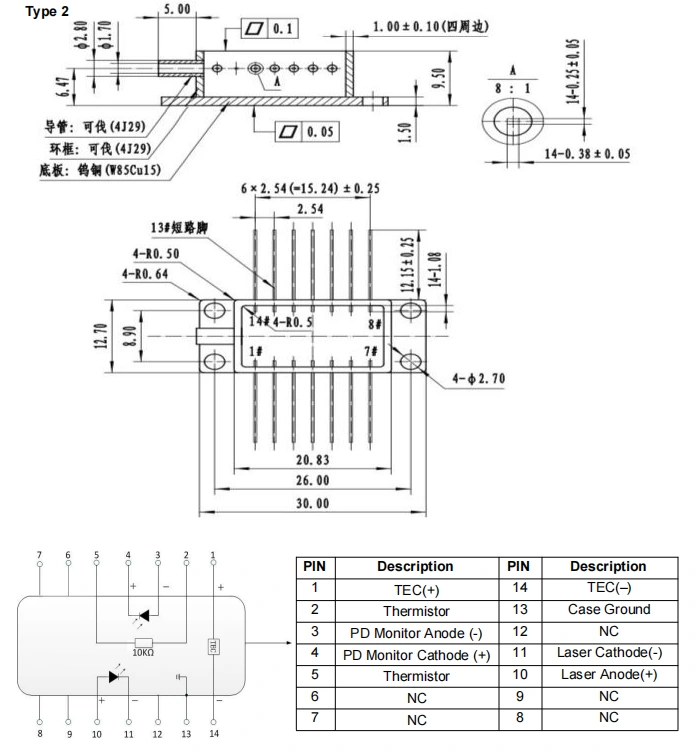

● Paketeen marrazkia eta PIN-OUT Definizioa (Unitatea: mm) -1064nm 30mW DFB Tximeleta Laser Diodoa

● Osagarri estandarrak

* Gailu autonomoa; ez dago integratutako kontrolatzailerik (kanpoko kontrolatzailea aukerakoa).

Agindua informazioa

adibidez: BFLD-1064-30SM-FA

(Eskaeraren informazioa: 1064nm 30mW DFB Butterfly Laser Diodo, SM zuntzarekin, FC/APC konektorea, ponparen pina).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Osagai guztiak piztu aurretik, aktibatu hozkailua, eta ondoren, pizteko urrats inkrementalekin jarraitu txipa gehiegi berotzea saihesteko eta gainkarga.

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.

● Pizteko prozesuan, inoiz ez aplikatu korronte handirik zuzenean, esaterako honek txipa kaltetzeko arriskua du. Horren ordez, piztu gailua uneko mailan txiparen ataritik hurbil, eta gero pixkanaka handitu korrontea txikitan gehitzen da nahi den mailara iritsi arte.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
