1550.12nm DWDM DFB laserra

Produktuaren ikuspegi orokorra-1550.12nm DWDM DFB laserra

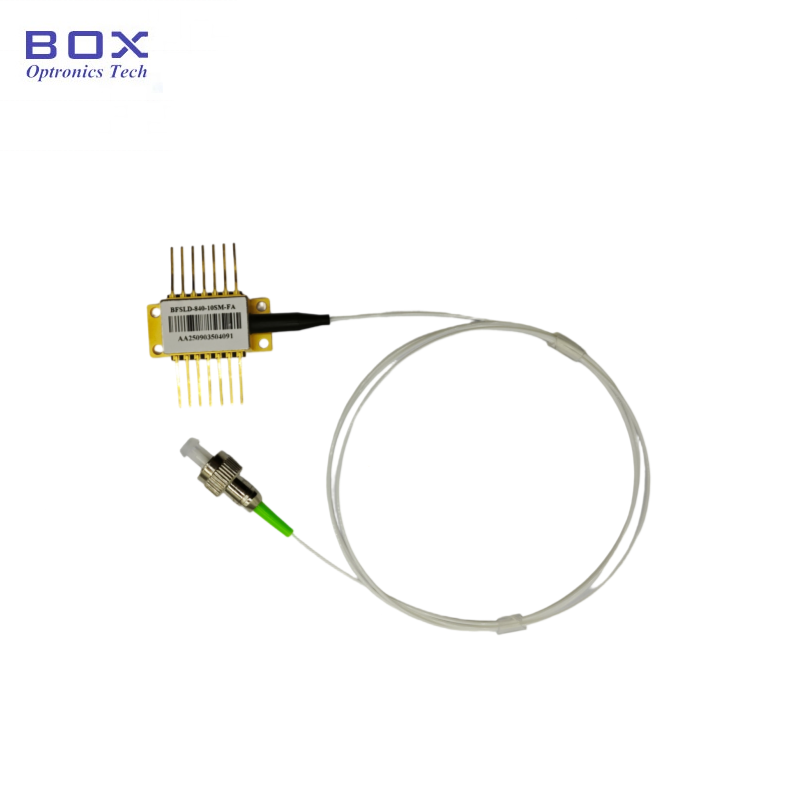

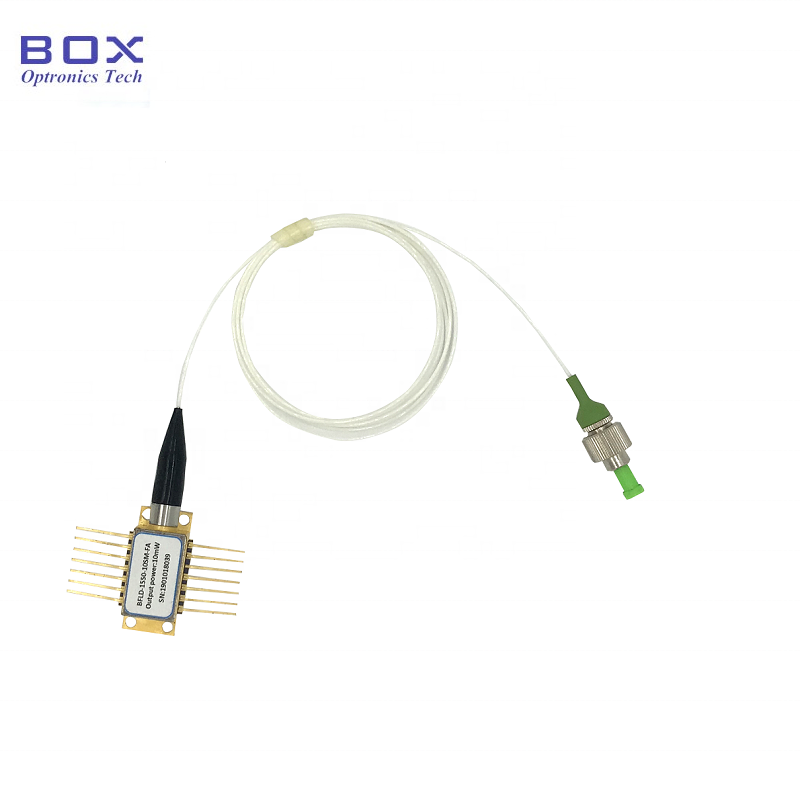

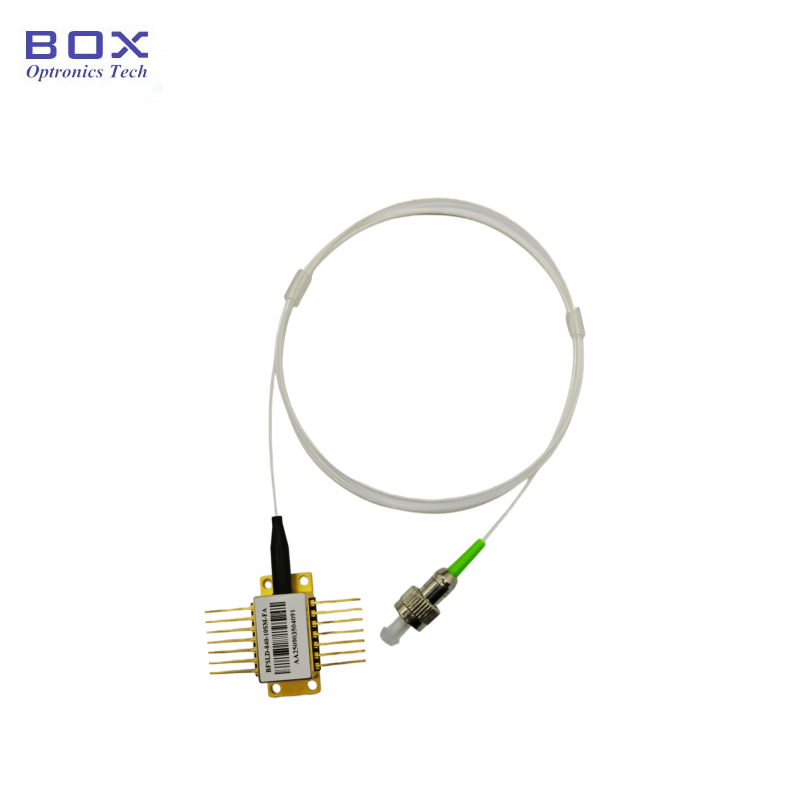

1550.12nm DWDM DFB Laser (BFLD-CH34-XXSM-FA eredua, ITU Grid Channel 34) 14 pin tximeleta ontziratutako feedback laser diodo banatua da, CATV transmisio analogikorako eta DWDM komunikazio optikoko aplikazioetarako bereziki diseinatua. ITU sareko 1550.12nm-ko uhin-luzera estandarrean funtzionatzen du, gailu honek 10mW edo 20mW-ko irteera optikoko potentzia ematen du, modu bakarreko edo polarizazioa mantentzen duen zuntz bidez, FC/APC konektorearekin.

14 pin tximeleta pakete hermetiko batean kokatuta, isolatzaile integratuarekin, hozgailu termoelektrikoa (TEC), 10kΩ termistorea eta monitorearen fotodiodoa, laserrak tenperatura eta potentzia egonkortzen ditu -40 °C eta +85 °C bitarteko funtzionamendu-tenperatura-tarte osoan. Bi pinout konfigurazio (1 mota eta 2 mota) eskuragarri daude sistema-plaken diseinu desberdinekin bateragarri izateko.

Ezaugarri nagusiak-1550.12nm DWDM DFB Laser

· ITU sarearen uhin-luzera estandarra: 1550,12 nm (34. kanala), CH18–CH64 tarte osoa aukerakoa

· Irteera optikoko potentzia handia: 10mW edo 20mW

· Txip analogikoko diseinu aurreratua CATV transmisiorako optimizatua

· Albo-moduaren kentze-erlazio altua: SMSR ≥30dB

· Isolatzaile optiko integratua: ≥30dB isolamendua @25°C

· Itzuli optikoko galera handia: ≥40dB

· Modulazio-banda zabalera: 2,5 GHz-ko ohikoa

· 14 pin hermetiko tximeleta paketea TEC eta termistorea integratuta dituena

· Monitorearen fotodiodo integratua potentzia kontrolatzeko

· Zuntz aukerak: SMF-28e modu bakarreko edo PMF-1550 polarizazioa mantentzen duen zuntza

· FC/APC konektore estandarra, 1,0 m-ko pigtaila (900 μm-ko hodi soltea)

· Operazio-tenperatura-tarte zabala: -40°C eta +85°C

· Bi pinout konfigurazio (1 mota / 2 mota) diseinuaren malgutasuna lortzeko

Aplikazio tipikoak-1550.12nm DWDM DFB Laser

· CATV difusio sareak eta headend transmisio sistemak

· Zuntz baliabide mugatuak dituzten sareak (uhin-luzera multiplexatzea)

· Kable bidezko telebista-zentroa eta banaketa-ekipoa

· Igorgailu optikoko moduluak RF analogikoen gaineko zuntzetarako

· Zuntz optikoko proba eta neurketa-tresneria

· Satelitearen eta RF seinalearen banaketa zuntz bidez

· Ikerketa eta garapena komunikazio optikoko laborategietan

· OEM integrazioa CATV eta telekomunikazio ekipoetan

Produktuaren zehaztapenak-1550.12nm DWDM DFB Laser

Gehieneko balorazio absolutuak

Ezaugarri Elektrooptikoak (T = 25 °C, IF = IOP)

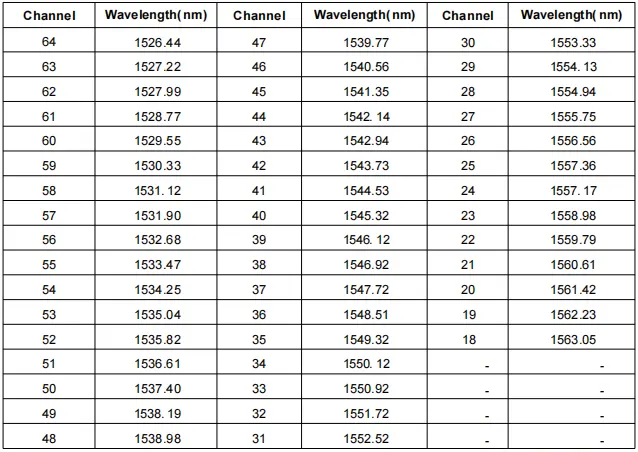

ITU sareko uhin-luzeraren erreferentzia (hautatutako kanalak)

Oharra: ITU sareko kanal osoak CH18–CH64 (1526,44 nm–1563,05 nm) eskuragarri daude eskatuta.

Zuntz optikoaren zehaztapenak-1550.12nm DWDM DFB laserra

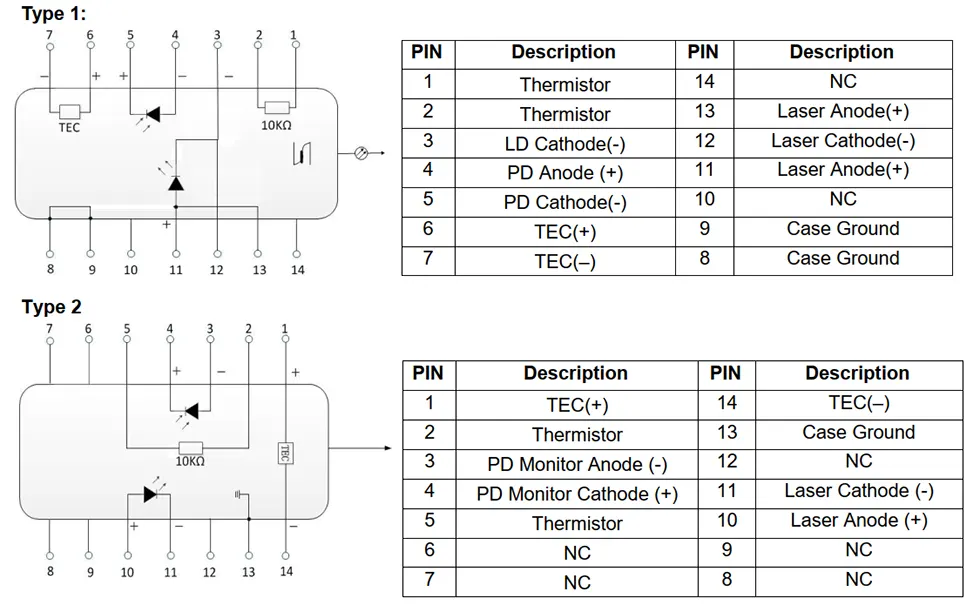

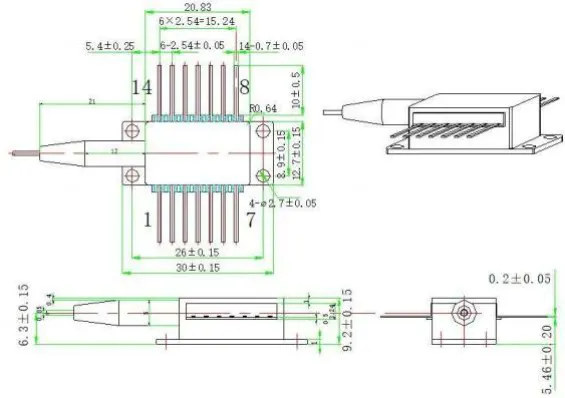

Pakete eta Pin Definizioa-1550.12nm DWDM DFB Laser

Eskaeraren informazioa-1550.12nm DWDM DFB Laser

Ereduzko Nomenklatura

BFLD - XXXX - XX - XX - XX (-X)

Adibidea: BFLD-CH34-10SM-FA

Zergatik aukeratu Box Optronics DWDM DFB laserrak?

· DFB laser txip teknologia frogatua, CATV aplikazioetarako diseinu analogiko optimizatuarekin

· % 100eko proba funtzionalak eta erre-baheketa bidali aurretik

· ITU sarearen uhin-luzeraren euskarri osoa (CH18–CH64) uhin-luzeraren tolerantzia estuarekin

· Prezio lehiakorrak fabrikaren zuzeneko hornidurarekin

· Eskaera-kopuru malguak — I+G prototipoetarako eta bolumeneko ekoizpenerako laguntza

· Uhin-luzera, potentzia, zuntz mota, konektorea eta pin konfigurazioa pertsonalizatzeko aukerak

· Epe luzerako hornikuntza-egonkortasuna CATV sarearen hedapen eta produkzio programetarako

· Terperatura zabaleko funtzionamendu fidagarrirako TEC integratua duen tximeleta ontzi hermetikoa

· Nazioarteko bidalketa DHL/UPS/FedEx bidez jarraipen osoarekin

Maiz egiten diren galderak (FAQ)

G: Zein da DWDM DFB laser honen eta DFB laser estandar baten arteko aldea?

E: ITU-sareko DFB laser honek uhin-luzeraren kontrol zehatza konbinatzen du CATV-k optimizatutako errendimendu analogikoarekin. Laser txip diseinu optimizatu bat dauka eramaile-zarata erlazioa (CNR), distortsio baxuko errendimendurako (CSO/CTB) eta irteera optiko egonkorra lortzeko.

Batez ere komunikazio optiko digitalerako diseinatutako DFB laser estandarrekin alderatuta, CATV DFB laserrak bereziki optimizatuta daude linealtasuna eta zarata errendimendua funtsezkoak diren modulazio analogikoko aplikazioetarako.

G: Zer ITU sareko uhin-luzera daude eskuragarri?

A: ITU-T sareko uhin-luzerak eskaintzen ditugu CH18 (1563.05nm) eta CH64ra (1526.44nm), normalean erabiltzen diren C bandako DWDM kanalak estaliz. Uhin-luzera pertsonalizatuak eskuragarri daude sistemaren eskakizun espezifikoen arabera.

G: Zein da SMF eta PMF zuntz aukeren arteko aldea?

A: SMF-28e modu bakarreko zuntz estandarra da, polarizazioa kritikoa ez den CATV eta komunikazio optikoko aplikazio orokorretarako egokia. PMF-1550 polarizazioari eusteko zuntza da, polarizazioari sentikorrak diren sistemetarako diseinatua. PM zuntzarentzat, ardatz motela konektore-gakoarekin lerrokatzen da. Hautatu zure sistemaren polarizazio eskakizunen arabera.

G: Zergatik da garrantzitsua isolatzaile integratua CATV aplikazioetarako?

E: Zuntzaren islak edo osagai optikoek eragindako feedback optikoak zarata, uhin-luzera ezegonkortasuna eta seinalearen degradazioa sor ditzake transmisio-sistema analogikoetan. Isolatzaile optiko integratuak feedback optikoa kentzen du, irteera potentzia egonkorra, zarata txikia eta CATV transmisioaren errendimendu fidagarria bermatuz.

G: Zein da gutxieneko eskaera-kopurua (MOQ)?

A: MOQ 1pc da. Eskaera kantitate malguak onartzen ditugu. Eredu estandarrak kantitate txikietan horni daitezke I+Grako eta prototipoak egiteko, baita bolumen handiagoak CATV sarearen hedapenerako eta ekoizpenerako. Jarri harremanetan gure salmenta-taldearekin behar duzun kantitatean prezio zehatzak lortzeko.

G: Lor al dezaket uhin-luzera, potentzia edo konektorearen konfigurazio pertsonalizatua?

E: Bai, pertsonalizazio aukera integralak eskaintzen ditugu, besteak beste, ITU sarearen uhin-luzera (CH18–CH64), 6–20 mW arteko irteerako potentzia maila pertsonalizatuak, zuntz mota eta luzera alternatiboak, konektore mota desberdinak (FC/APC, SC/APC, LC, etab.) eta pin egokitutako konfigurazioak (1 edo 2 mota). Jar zaitez gurekin harremanetan zure eskakizun zehatzekin eta gure ingeniaritza taldeak bideragarritasuna aztertuko du eta aurrekontua emango du.

Fitxa teknikoa eta proba fitxa

Fitxa teknikoa

Proba fitxa

Lead Time

· Unitate estandarrak (stockeko modeloak): 3 ~ 5 lanegun

· Ekoizpen estandarra: 2 ~ 3 aste

· Bolumeneko eskaerak: jar zaitez gurekin harremanetan ekoizpen-egutegia eskatzeko

· Eskaera pertsonalizatuak: 3 ~ 4 aste

· Nazioarteko bidalketa: ~5 lanegun (DHL/UPS/FedEx Express)

Eragiketa-oharrak eta manipulazioa

· Laser diodoak deskarga elektrostatikoen (ESD) sentikorrak diren gailuak dira; erabili beti ESD babes egokia manipulatzean.

· Ez uki zuntz-mutur-aurpegia eta osagai optikoak hatz hutsekin kutsadura saihesteko

· Gordetu erabiltzen ez dituzun gailuak ESD babesa duten ontzietan gordetzeko gomendatutako tenperaturan (-40 °C eta +85 °C)

· Ez gainditu datu-orrian zehaztutako gehienezko puntuazio absolutuak

· Erabili beti korrontea mugatzeko eta gain-tentsioaren babesa duen laser-diodoaren kontrolatzailea

· Gaitu TEC tenperatura egonkortzea laser diskoaren korrontea aplikatu aurretik, errendimendu eta fidagarritasun ezin hobea lortzeko

· Saihestu zuntz-buztanaren gehiegizko makurdura  zuntz kalteak saihesteko

· Garbitu zuntz-konektoreak garbiketa-tresna egokiekin lotu aurretik, kalteak eta sartze-galerak ekiditeko

· Laser korronte nominalaren edo kanpoko tenperatura-tartearen gainetik funtzionatzeak bizitza-iraupena murrizten du eta kalte iraunkorrak eragin ditzake
