1530nm 40mW DFB Zuntz Akoplatutako Laser

Produktuaren ikuspegi orokorra-1530nm 40mW DFB zuntz akoplatutako laserra

1530nm 40mW DFB Zuntz Akoplatutako Laser (BFLD-1530-40SM-FA eredua) errendimendu handiko feedback banatuko laser diodo bat da, potentzia handiko irteera optiko egonkorra behar duten aplikazioetarako diseinatua. Gutxienez 40 mW-ko irteera optikoko potentzia emanez, modu bakarreko zuntz bidez FC/APC konektorearekin, gailu honek isolatzaile optiko bat dauka, atzera islatzea saihesteko eta funtzionamendu egonkorra bermatzeko.

Hozgailu termoelektrikoa (TEC) eta termistorea integratu duen 14 pin tximeleta pakete batean kokatuta, uhin-luzera eta potentzia egonkortzeko, laserrak albo-moduaren kentze-erlazio bikaina (≥35dB) eta funtzionamendu-tenperatura-tarte osoan errendimendu fidagarria eskaintzen du. OC-48 bateragarria den pinout-ak lehendik dauden sistema-diseinuetan integratzea errazten du.

Laser hau oso egokia da proba optikoko sistemetarako, potentzia handiko sistema optikoetarako, zuntz optikoko sentsaziorako aplikazioetarako eta potentzia handiko 1530nm laser iturri egonkorrak behar dituzten tresneria egiteko.

Ezaugarri nagusiak-1530nm 40mW DFB zuntz akoplatutako laserra

· Irteera optikoko potentzia handia: 40 mW gutxienez, 50 mW tipikoa (SM zuntz irteera)

· Erdiko uhin-luzera: 1530 nm (barrutia: 1527-1533 nm)

· Albo-moduaren ezabaketa-erlazio altua (SMSR): ≥35 dB

· Isolatzaile optiko integratua atzeko isla babesteko

· Modu bakarreko zuntz buztana FC/APC konektorearekin

· 14 pin tximeleta paketea TEC eta termistorea integratuta dituena

· OC-48 pinout bateragarria sistema erraz integratzeko

· Monitorearen fotodiodo integratua potentzia kontrolatzeko

· Uhin-luzera eta potentzia egonkortzea TEC kontrolaren bidez

· Atalase baxuko korronte: 20 mA tipikoa

· Tximeleta pakete hermetikoa epe luzerako fidagarritasuna lortzeko

Aplikazio tipikoak-1530nm 40mW DFB zuntz akoplatutako laserra

· Saiakuntza eta neurketa optikoko sistemak

· Zuntz optikoaren sentsore eta detektatzeko aplikazio banatuak

· Anplifikatzaile optikoko hazi laserrak eta seinale iturriak

· Uhin-luzera zatiketaren multiplexazioa (WDM) sistemak

· Komunikazio optikoa probatzeko ekipoak

· Laborategiko eta ikerketako tresneria

· Osagai fotonikoaren karakterizazioa eta proba

· Espektro optikoaren azterketa eta neurketa

· Laser sistema industrialak eta OEM integrazioa

Produktuaren zehaztapenak-1530nm 40mW DFB zuntz akoplatutako laserra

Gehieneko balorazio absolutuak

Ezaugarri Elektrooptikoak (T = 25 °C, IF = IOP)

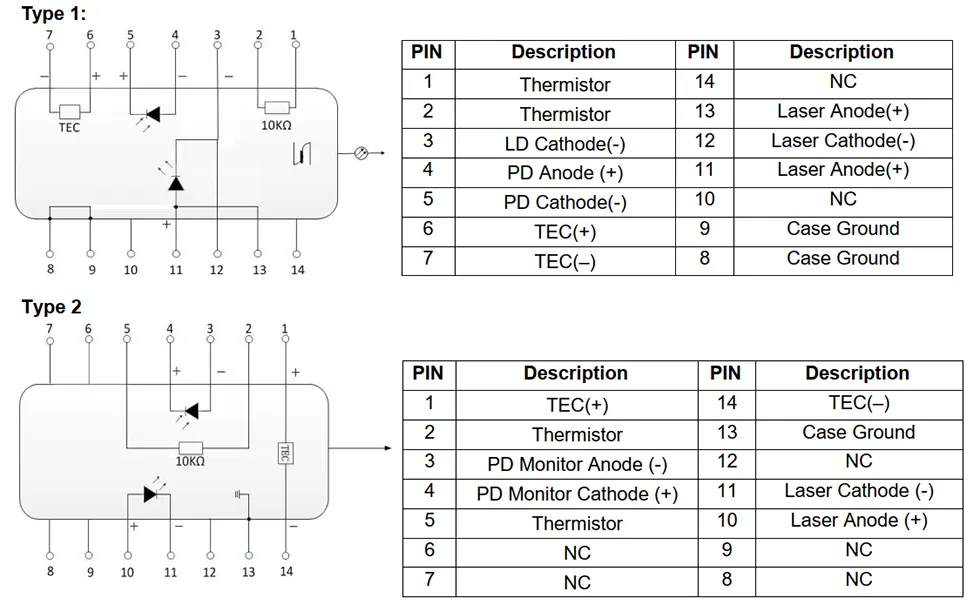

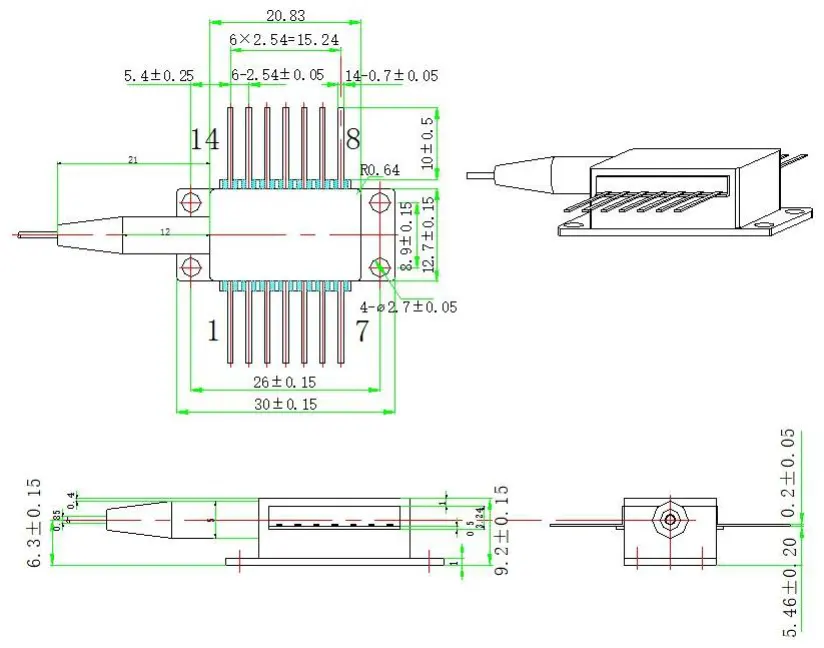

Pakete eta Pin Definizioa-1530nm 40mW DFB Zuntz Akoplatutako Laser

Eskaerak egiteko informazioa-1530nm 40mW DFB zuntz akoplatutako laserra

Eskuragarri dauden ereduak

Oharra: C-bandaren uhin-luzera pertsonalizatuak, potentzia-maila alternatiboak, zuntz luzera desberdinak eta konektore-aukerak eskuragarri daude eskaeran. Jarri harremanetan gure salmenta-taldearekin konfigurazio pertsonalizatuaren prezioak eta epeetarako.

Zergatik aukeratu Box Optronics DFB laserrak?

· DFB laser txip teknologia frogatua uhin-luzera eta potentzia-zehaztapen koherenteekin

· % 100eko proba funtzionalak eta erre-baheketa bidali aurretik

· Prezio lehiakorrak fabrikaren zuzeneko hornidurarekin

· Eskaera-kopuru malguak — I+G prototipoetarako eta bolumeneko ekoizpenerako laguntza

· Uhin-luzera, potentzia, zuntzaren luzera, konektorea eta pin konfigurazioa pertsonalizatzeko aukerak

· Epe luzerako hornikuntza-egonkortasuna ekoizpen-programetarako eta sistema-integraziorako

· Tximeleta ontzi hermetikoa TEC integratua funtzionamendu fidagarria izateko

· Nazioarteko bidalketa DHL/UPS/FedEx bidez jarraipen osoarekin

Maiz egiten diren galderak (FAQ)

G: Zein da DFB eta FP laserren arteko aldea?

A: DFB (Iritzi banatua) laserrek sare-egitura integratua dute, luzetarako modu bakarreko (SLM) funtzionamendua ahalbidetzen duena, lerro-zabalera estuarekin eta albo-moduaren kentze-erlazio altuarekin (SMSR ≥35 dB gailu honetarako). FP (Fabry-Perot) laserrak normalean luzetarako modu anitzekin funtzionatzen du eta irteera espektral zabalagoa dute.

DFB laserrak hobetsi dira uhin-luzera kontrol zehatza eta egonkortasun handia eskatzen duten aplikazioetarako, hala nola WDM sistemak, zuntz sentsazioa eta doitasun-tresneria, eta FP laserrak normalean kostu-sentikorrak diren aplikazioetarako erabiltzen dira, non uhin-luzeraren kontrol zorrotza hain kritikoa ez den bitartean.

G: Zergatik da garrantzitsua isolatzaile integratua?

A: Zuntz-konexioetatik, osagai optikoetatik edo zuntz-muturretatik atzera-islatzeak laser-diodoan akopla daitezke, irteera-potentziaren gorabeherak, uhin-luzera ezegonkortasuna eta zarata areagotzea eraginez. Isolatzaile optiko integratuak feedback optikoa murrizten du, irteera potentzia egonkorra, uhin-luzeraren egonkortasuna eta zarata baxuko errendimendua mantentzen laguntzen du.

G: Zein da TEC eta termistorearen zeregina?

A: Hozkailu termoelektrikoa (TEC) eta termistorea elkarrekin lan egiten dute laser txiparen tenperatura mantentzeko paketeen tenperatura kontrol zehatzaren bidez. Laser uhin-luzera eta irteera-potentzia tenperaturaren araberakoak direnez, tenperatura-kontrol zehatzak errendimendu egonkorra bermatzen du giro-baldintza desberdinetan. 10kΩ termistoreak (B-balioa 3950K) tenperaturaren feedbacka ematen dio TEC kontroladoreari, eta horrek TEC korrontea doitzen du ezarritako tenperatura mantentzeko. Hau ezinbestekoa da uhin-luzera eta potentzia koherenteak behar dituzten aplikazioetarako.

G: Zer esan nahi du OC-48 pinout bateragarria?

E: OC-48 bateragarria den pinout-a OC-48 (2,5 Gbps SONET/SDH) komunikazio optikoko aplikazioetan ohikoa den tximeleta paketearen pin esleipenari egiten dio erreferentzia. Bateragarritasun honek antzeko interfaze elektriko eta mekanikoak erabiliz sistemetan integratzea errazten du. Bi pinout aukera (1 mota eta 2 mota) eskuragarri daude sistemaren diseinu desberdinetarako.

G: Zein da gutxieneko eskaera-kopurua (MOQ)?

A: MOQ 1pc da. Eskaera kantitate malguak onartzen ditugu. Eredu estandarrak kantitate txikietan horni daitezke I+Grako eta prototipoak egiteko, baita ekoizpenerako bolumen handiagoak ere. Jarri harremanetan gure salmenta-taldearekin behar duzun kantitatean prezio zehatzak lortzeko.

G: Lor al dezaket uhin-luzera edo potentzia maila pertsonalizatua?

E: Bai, pertsonalizazio aukerak eskaintzen ditugu, besteak beste, CWDM-rekin bateragarriak diren uhin-luzerak eta beste uhin-luzera pertsonalizatu batzuk eskuragarri dauden barrutian, irteerako potentzia-maila alternatiboak, zuntz-luzera pertsonalizatuak, konektore mota desberdinak (FC/APC, FC/UPC, LC, etab.) eta pin-konfigurazio pertsonalizatuak. Jar zaitez gurekin harremanetan zure eskakizun zehatzekin eta gure ingeniaritza taldeak bideragarritasuna aztertuko du eta aurrekontua emango du.

G: Zein unitate-korronte behar da 40mW irteera lortzeko?

A: 25 °C-ko funtzionamendu-korronte tipikoa 200 mA da, 300 mA gehienez. Atalase-korrontea 20mAkoa izaten da (14mA gutxienez, 50mA gehienez). Benetako funtzionamendu-korrontea alda daiteke gailu bakoitzaren eta tenperaturaren arabera. Laser diodo kontrolatzaile bat erabiltzea gomendatzen dugu korronte-mugaketa egokia duen eta APC (Automatic Power Control) funtzionaltasuna funtzionamendu egonkorra izateko.

G: Tximeleta paketea hermetikoki itxita al dago?

E: Bai, 14 pin tximeleta paketea hermetikoki itxita dago, laser txipa, isolatzailea eta barne osagaiak hezetasunetik, hautsetatik eta ingurumen kutsatzaileetatik babestuz. Horrek epe luzerako funtzionamendu fidagarria bermatzen du eta garrantzitsua da produktuaren bizitzan zehar errendimendu koherentea mantentzeko.

Fitxa teknikoa eta Testsheet-1530nm 40mW DFB Zuntz Akoplatutako Laser

fitxa teknikoa

proba-orria
