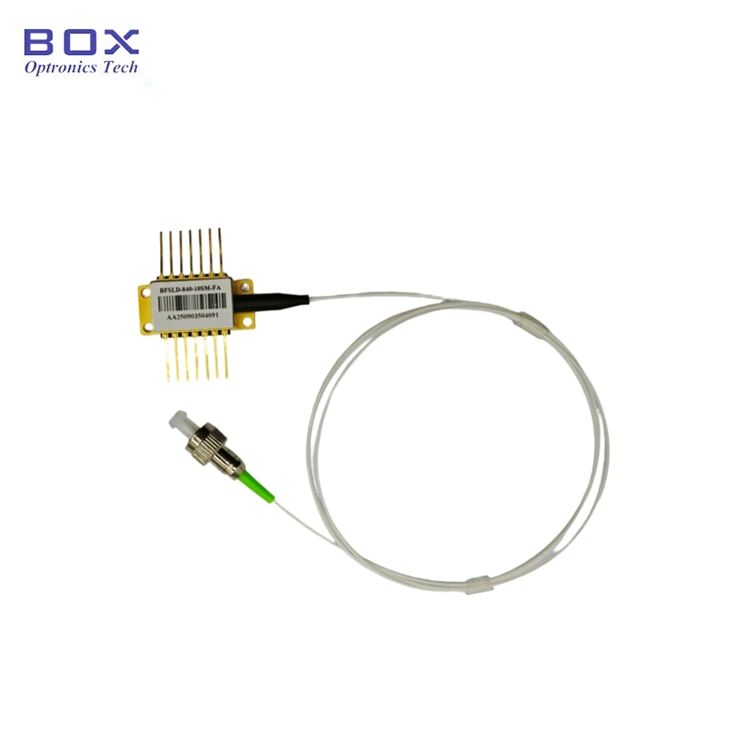

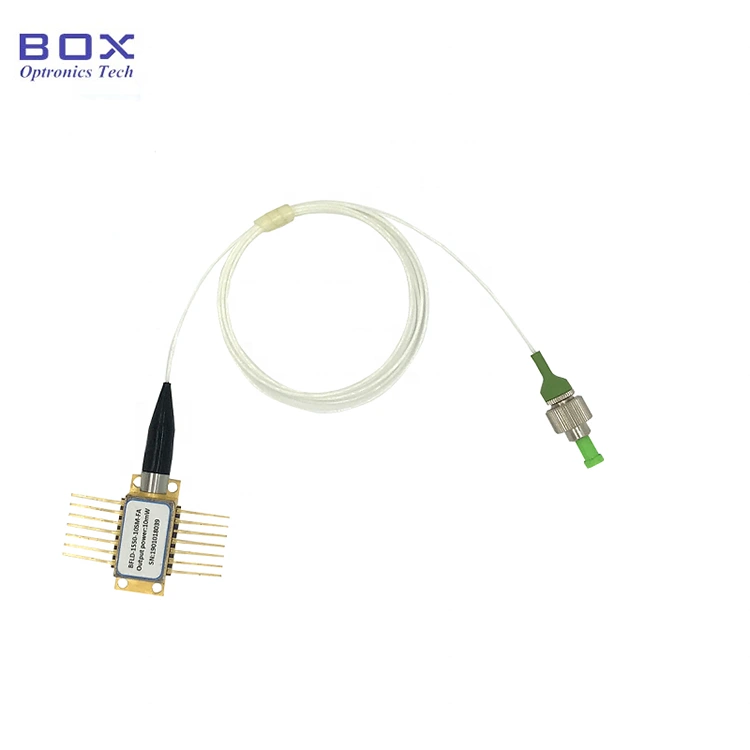

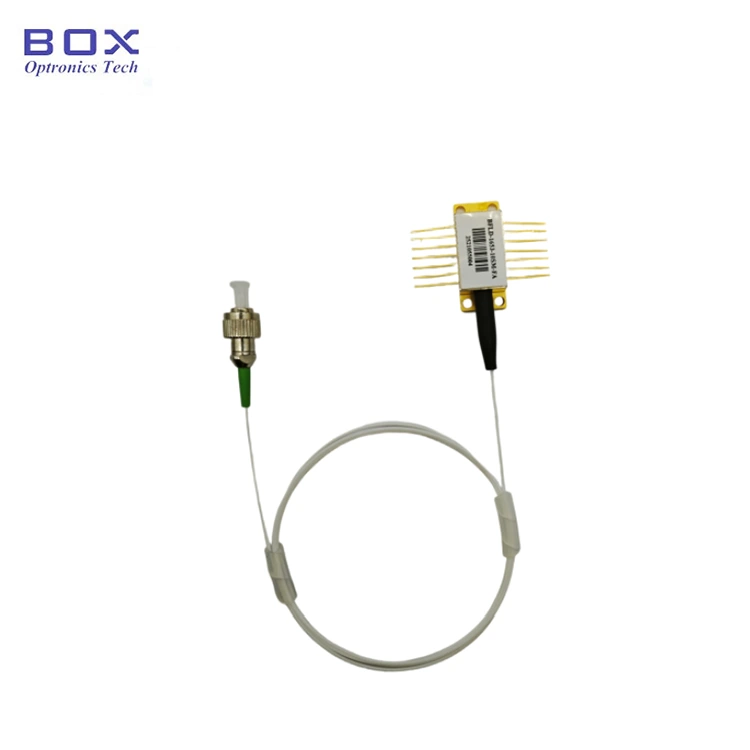

10mW C+L Band DWDM DFB Laser Diodoa

Box Optronics, osagai optoelektronikoen fabrikatzaile profesionala, 10mW C+L Band DWDM DFB Laser Diode eskaintzen du, zehaztasun handiko banatutako feedback laserra ± 0,2 nm-ko uhin-luzera zehaztasuna duen DWDM sistemetarako, zuntz optikoko sentsaziorako eta zehaztasun laser iturriko aplikazioetarako. 1527,22 nm (C63) eta 1610,92 nm (L61) arteko uhin-luzera aukerako aukerarekin, C-bandan zein L-bandan, laser honek 10mW CW irteera optikoko potentzia ematen du. Industriako 14 pin tximeleta pakete batean kokatuta, hozte termoelektriko integratu batekin (TEC), termistorea, monitorearen fotodiodoa eta isolatzaile optiko integratuta.

Bidali kontsulta

Produktuaren Deskribapena

Produktuaren ikuspegi orokorra-10mW C+L Band DWDM DFB Laser Diodo

Box Optronics-en 10mW C+L Band DWDM DFB Laser Diodo doitasun uhin-luzera laser iturria da 1527.22~1610.92nm C+L bandako uhin-luzera ±0.2nm-ko zehaztasunarekin eta 10mW-ko irteera optikoko potentziarekin. TEC, termistorea, monitorearen fotodiodoa eta isolatzaile optikoa integratuta dago 14 pin tximeleta pakete estandarrean, uhin-luzera kontrol egonkorra, zarata gutxiko funtzionamendua eta OEM sistemaren integrazio erraza eskaintzen duena. DWDM komunikazio sistemetarako, zuntz sentsaziorako eta doitasuneko tresneria optikorako diseinatua.

Ezaugarri nagusiak-10mW C+L Band DWDM DFB Laser Diodo

· C+L bandako uhin-luzerak aukerakoa: 1527,22 nm (C63) eta 1610,92 nm (L61)

· Albo-moduaren kentze-erlazio altua: ≥40dB gutxienez, 50dB tipikoa (CW)

· Intentsitate erlatibo baxuko zarata (RIN): ≤ -145dB/Hz (20-1000MHz)

· Isolatzaile optiko integratua: ≥30dB isolamendua

· Hozgailu termoelektriko integratua (TEC) eta 10 kΩ-ko termistorea uhin-luzera egonkortzeko

· Zuntz aukerak: SMF-28e modu bakarreko edo PM1550 polarizazioa mantentzen duen zuntza

· FC/APC zuntz-konektore estandarra edo pertsonalizatua

· Monitorizatu fotodiodoa irteerako potentzia kontrolatzeko integratuta

· Telcordia GR-468 fidagarritasun kualifikatua, RoHS betetzen duena

Aplikazio tipikoak-10mW C+L Band DWDM DFB Laser Diodo

· Uhin-luzera trinkoaren zatiketa multiplexatzeko (DWDM) transmisio-sistemak C-bandan eta L-bandan

· DWDM transmisore-moduluak eta transponder-txartelak telekomunikazio-sareetarako

· Tenperatura, tentsioa eta bibrazioak neurtzeko zuntz optikoko sentsore-sistemak

· Espektro optikoaren analisia eta uhin-luzera erreferentziazko iturriak

· Osagai optikoak probatzeko eta karakterizatzeko ekipoak

· Ikerketa eta garapena fotonika eta komunikazio optikoko laborategietan

· OEM integrazioa telekomunikazio-transmisio-ekipoetan eta proba-tresnetan

Produktuaren zehaztapenak-10mW C+L Band DWDM DFB Laser Diodo

Gehienezko Balorazio Absolutuak

Parametroa	Ikurra	Baldintza	Min.	Tip.	Max.	Unitatea
Biltegiratze Tenperatura	Ts	-	-40	-	85	°C
Eragiketa-kasuaren tenperatura	Goiena	-	-20	-	70	°C
Aurrera Korrontea	IF	CW	-	-	200	mA
Laser Alderantzizko Tentsioa	VLR	-	-	-	2	V
PD Aurrerako Korrontea	IFPD	-	-	-	5	mA
PD Alderantzizko Tentsioa	VRPD	-	-	-	10	V
TEC Korrontea	ITEC	-	-	-1,5	+1,5	A
TEC Tentsioa	VTEC	-	-	-3.5	+3,5	V

Ezaugarri Optikoak (T = 25°C Laser Tenperatura)

Parametroa	Ikurra	Proba Baldintza	Min.	Tip.	Max.	Unitatea
Erdiko uhin-luzera	λc	TL=15~35°C, CW	Hautatutako kanaletan erakusten da			nm
Irteerako potentzia optiko gailurra	PO	-	10	-	-	mW
Lerro-zabalera espektrala	LW	FWHM	-	3	5	MHz
Albo-moduaren ezabaketa-erlazioa	SMSR	CW	40	50	-	dB
Isolamendu optikoa	-	-	30	-	-	dB
Intentsitate erlatiboa zarata	RIN	20-1000MHz	-	-	-145	dB/Hz
Uhin-luzeraren deriba (EOL)	Δλ	25 urteko bizitza	-	-	±0,1	nm
Uhin-luzera Tenperatura-koefizientea	Δλ/ΔT	TEC 15°C eta 35°C artean	-	0.09	-	nm/°C
Uhin-luzera Korronte Koefizientea	Δλ/ΔI	-	-	0.01	-	nm/mA

Ezaugarri elektrikoak (T = 25°C laserren tenperatura)

Parametroa	Ikurra	Proba Baldintza	Min.	Tip.	Max.	Unitatea
Atalase Korrontea	Ith	-	-	10	35	mA
Malda-eraginkortasuna	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Funtzionamendu Korrontea	Iop	PO=10mW, CW	-	100	150	mA
TEC Ezarri Tenperatura	Ts	-	15	-	35	°C
Laser Aurrerako Tentsioa	VF	PO=10mW, CW	-	1.2	3.0	V
Monitoreatu PD Current	IMPD	PO=10mW, CW	10	-	2500	μA
Kontrolatu Korronte Iluna	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistorearen korrontea	ITC	-	10	-	100	μA
Termistoreen erresistentzia	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistorearen konstantea	B	-	3800	-	4100	K
TEC Korrontea	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC Tentsioa	VTEC	TL=25°C, TC=70°C	-3.5	-	+3,5	V
TEC Edukiera	ΔT	Tc=70°C	-	-	50	°C

Hautatutako kanalak: zati-zenbakia eta laser-zentroaren uhin-luzera zerrenda behean bezala

Kanala	Zati zenbakia	Min. Uhin-luzera (nm)	Tip. Uhin-luzera (nm)	Max. Uhin-luzera (nm)	Unitatea
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

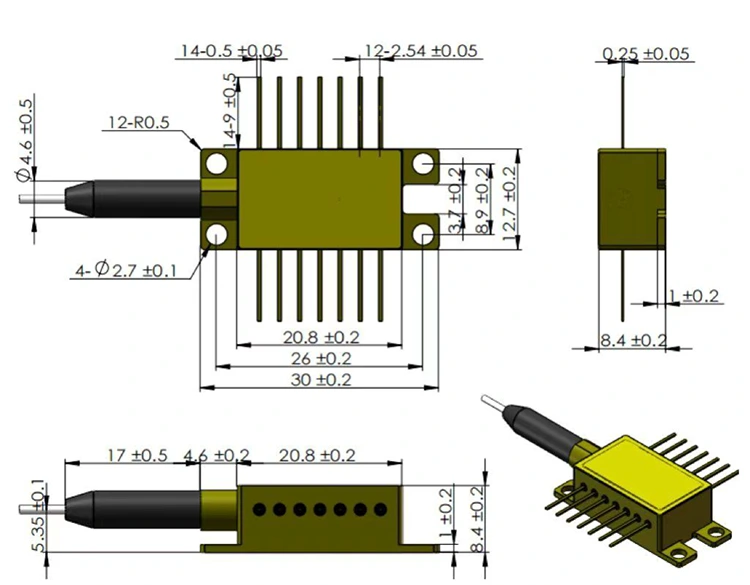

Pakete eta pin definizioa

Pakete mota: 14 pin Hermetic Butterfly paketea

Eraikitako osagaiak: isolatzaile optikoa, hozgailu termoelektrikoa (TEC), termistorea, monitorearen fotodiodoa

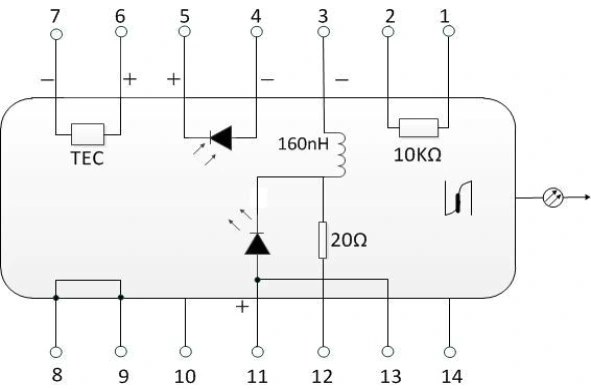

Mota 1 pin-out

Pin	Deskribapena	Pin	Deskribapena
1	Termistorea	14	NC (Konexiorik gabe)
2	Termistorea	13	Laser anodoa (+)
3	Laser DC alborapena (katodoa) (-)	12	Laser RF katodoa (-)
4	PD monitorearen anodoa (-)	11	Laser anodoa (+)
5	PD Monitorearen katodoa (+)	10	NC (Konexiorik gabe)
6	TEC (+)	9	Kasua Lurzorua
7	TEC (-)	8	Kasua Lurzorua

2 motako pin-out

Pin	Deskribapena	Pin	Deskribapena
1	TEC (+)	14	TEC (-)
2	Termistorea	13	Kasua Lurzorua
3	PD monitorearen anodoa (-)	12	NC (Konexiorik gabe)
4	PD Monitorearen katodoa (+)	11	Laser katodoa (-)
5	Termistorea	10	Laser anodoa (+)
6	NC (Konexiorik gabe)	9	NC (Konexiorik gabe)
7	NC (Konexiorik gabe)	8	NC (Konexiorik gabe)

Eskaeraren informazioa-10mW C+L Band DWDM DFB Laser Diodo

Ereduzko Nomenklatura

BFLD - XXXX - XX - XX - XX (-X)

Adibidea: BFLD-C34-10SM-FA

Eremua	Kodea	Deskribapena
Laser mota	BFLD	ButterflyDFB Laser Diodoa
Uhin-luzera	Cxx /Hxx/ Lxx/Qxx	C63-C01edoH62-H01 edo L00-L61 edo Q00-Q61
Irteera Potentzia	10	10mW
Zuntz Mota	SM / PM	SM = Modu bakarrekoa (SMF-28e); PM = Polarizazioa mantentzea (PM1550)
Konektore mota	FA / SA	FA = FC/APC; SA = SC/APC; Beste konektore batzuk eskuragarri
Pinout	NULL / 2	NULL = 1 mota (lehenetsia); 2 = 2 motako ponpa

Maiz egiten diren galderak (FAQ)

G: Zein da 1 motako eta 2 motako pinout konfigurazioen arteko aldea?

E: 1 motak telekomunikazioen tximeleta-pin konfigurazio estandarra jarraitzen du, DWDM transmisoreetarako eta abiadura handiko komunikazio optikoko aplikazioetarako erabili ohi dena. Laser-alborapenerako, RF modulaziorako, TEC, termistorerako eta monitorearen fotodiodoen seinaleetarako konexio dedikatuak eskaintzen ditu telekomunikazio laser kontrolatzaileen zirkuituekin bateragarritasuna ziurtatzeko.

2. mota punpa laser-aplikazioetarako optimizatuta dago, interfaze elektriko sinplifikatu batekin eta potentzia handiko ponpen funtzionamendurako eta kudeaketa termikorako beste TEC antolamendu batekin.

Bi konfigurazioek 14 pin tximeleta pakete mekaniko bera erabiltzen dute, baina haien pin elektrikoen esleipenak desberdinak dira. Mekanikoki bateragarriak dira, baina PCB diseinu eta kontrolatzaileen diseinu desberdinak behar dituzte.

G: Zergatik da garrantzitsua isolatzaile optiko integratua DWDM eta sentsore aplikazioetarako?

E: DWDM transmisio eta zuntz sentsazio sistemetan, konektoreen, zuntz interfazeen eta osagai optikoen isla optikoak laser barrunbean itzul daitezke. Feedback optiko honek modu ezegonkortasuna, uhin-luzeraren gorabeherak, zarata areagotzea eta sistemaren errendimendua hondatzea ekar dezake.

≥ 30 dB isolamendu optikoko isolatzaile integratuak atzera-islaketa hauek kentzen ditu, uhin-luzeraren egonkortasuna hobetzen du, feedback-ek eragindako zarata murrizten du eta funtzionamendu fidagarria bermatzen du, hala nola detekzio koherentea, zuntz sentsazioa eta zarata baxuko transmisio optikoa bezalako aplikazioetan.

G: Lor al dezaket uhin-luzera pertsonalizatu bat C+L bande zerrenda estandarretik kanpo?

A: Bai. Aplikazioen eskakizun espezifikoetan oinarritutako uhin-luzera pertsonalizatuak onartzen ditugu. DWDM laser produktuetarako, uhin-luzera pertsonalizatuak eskuragarri daude gure uhin-luzera sailkatuaren barruan (adibidez, 1527-1611 nm, txiparen erabilgarritasunaren arabera).

Beste uhin-luzera banda batzuk, O-banda (1260-1360 nm) eta S-banda (1460-1530 nm) barne, aplikazio zehatzetarako ere kontuan har daitezke.

Uhin-luzera pertsonalizatuaren bideragarritasuna laser txiparen erabilgarritasunaren, saretaren diseinuaren eta ekoizpen-programazioaren araberakoa da. Mesedez, jar zaitez gurekin harremanetan zure helburuko uhin-luzera eta aplikazioaren xehetasunekin ebaluatzeko.

Lotutako produktuak

· DWDM 14PIN Butterfly Laser analogikoa CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, linealtasun handiko RF zuntz bidezko transmisioa

· LAN-WDM 10mW zuntz akoplatutako laserra - 1266,5~1345,5nm aukerakoa, 400G/800G transzisore optikoetarako diseinatua

· CWDM 1270-1650nm DFB Laser Source - komunikazio optikorako eta zuntz optikoko sentsazio banaturako

· 1550nm 1W Fiber Coupled Laser - potentzia handiko iturria zuntz-laser hazteko, anplifikazio optikoa eta industria fotonikarako

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser - fase baxuko zarata-iturri komunikazio koherenterako, LiDAR eta zehaztasun sentsaziorako

Fitxa teknikoa-10mW C+L Band DWDM DFB Laser Diodoa

Fitxa teknikoa

Markatu orri hau laster-gogorra etorkizunean erraz erreferentzia izateko.

Hot Tags: Txina 10mW C L Band DWDM DFB Laser Diodoen fabrikatzailea, hornitzailea, fabrika

Lotutako Kategoria

Bidali kontsulta

Harremanetarako informazioa



Helbidea

901 gela, A eraikina, Rongchao New Era Plaza, 3. zenbakia Lanqing 1st Road, Luhu Komunitatea, Guanhu azpibarrutia, Longhua barrutia, Shenzhen, 518110, Txina


Tel

+86-13322933691


Posta elektronikoa

sales06@boxoptronics.com

Prezio lehiakorren bila zabiltza eskaera handietan? Bidali kontsulta bat Box Optronics-era errendimendu handiko DFB laser, SLED eta PM zuntz gailuetarako. Eskuratu prezio profesionalen aurrekontua 24 orduko epean.
