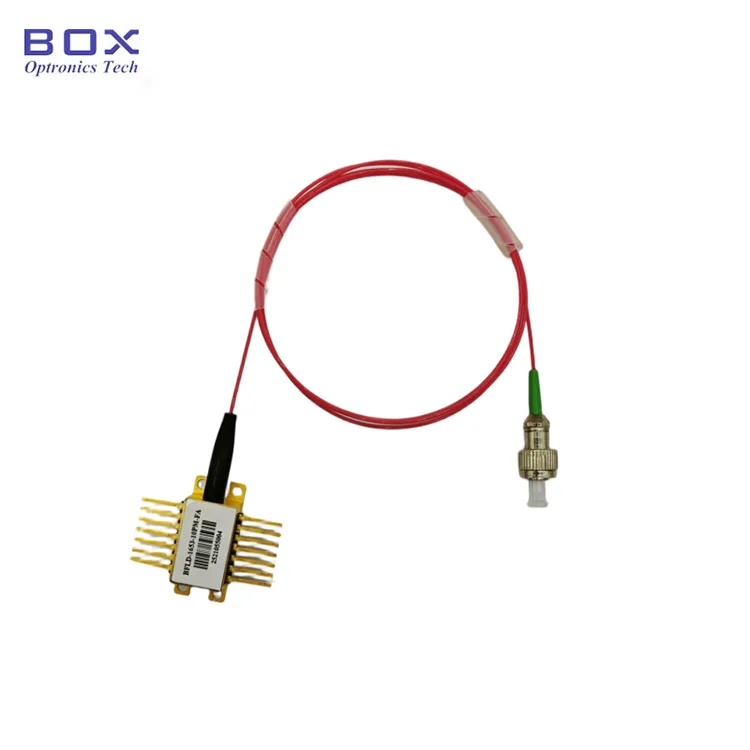

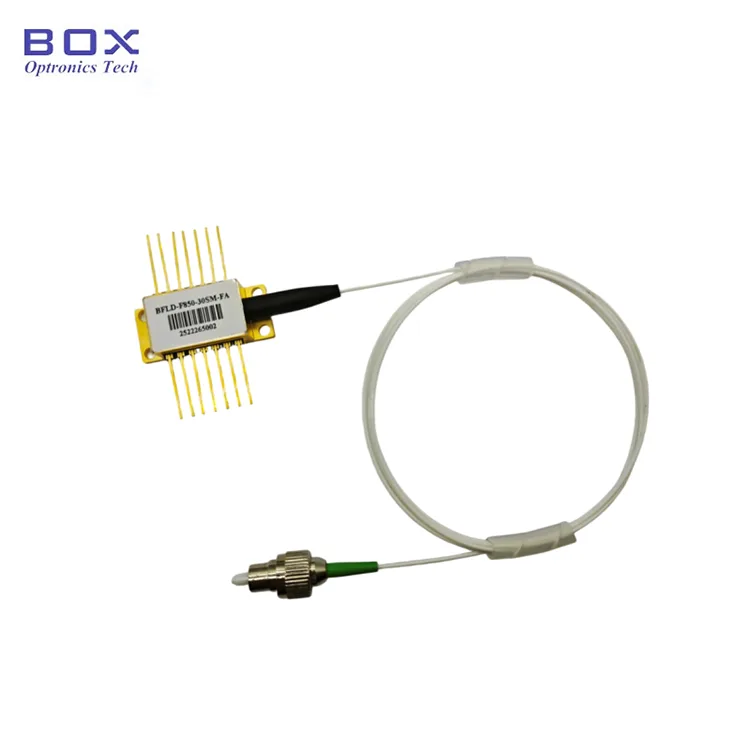

Box Optronics-ek 1310nm 100mW DFB Laser eskaintzen du, komunikazio optikoko, detektatzeko eta probatzeko aplikazio zorrotzetarako diseinatutako zuntzekin akoplatutako laser iturri bikaina. Gailu honek multi-quantum well (MQW) banatutako feedback (DFB) egitura du, uhin-luzeraren egonkortasun paregabea, albo-moduaren ezabaketa-erlazio handia eta 120 mW-ko zuntz modu bakarreko irteera-potentzia eskaintzen duena.
TEC hozgailua, termistorea, isolatzaile optikoa eta monitorearen fotodiodoa dituen 14 pin tximeleta pakete estandarrean kokatuta, laser hau OC-48 pinout estandarrekin bateragarria da. Potentzia handiko proba-sistemetarako, zuntz optikoko sentsazio-sareetarako edo hurrengo belaunaldiko komunikazio-sistemetarako, Box Optronics-ek errendimendu fidagarria eskaintzen du kalitate-kontrol zorrotzarekin eta laguntza tekniko globalarekin.
● Irteera optikoko potentzia handia: 120 mW arte ohikoa (SM zuntza)
● Multi-quantum well (MQW) DFB egitura uhin-luzeraren egonkortasun handiagoa izateko
● Albo-moduaren kentze-erlazio altua (SMSR): >35 dB tipikoa
● Isolatzaile optiko integratua atzeko isla babesteko
● TEC hozgailua eta termistorea integratua uhin-luzera zehatz-mehatz kontrolatzeko
● Begiratu fotodiodoa potentzia denbora errealean kontrolatzeko
● Modu bakarreko (SM) edo polarizazioari eusteko (PM) zuntz aukerak
● FC/APC zuntz-konektore estandarra (pertsonalizagarria)

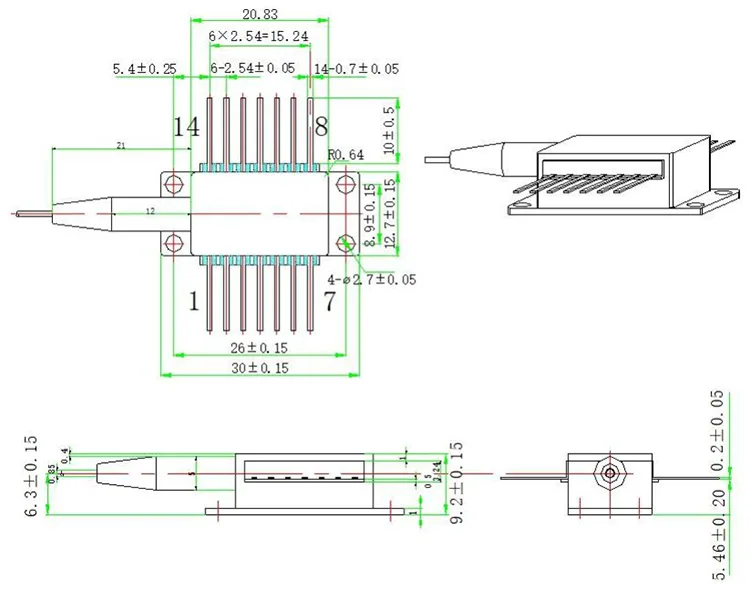

● OC-48 pinout bateragarria, industria estandarra duen 14 pin tximeleta paketea
● Potentzia handiko proba eta neurketa optikoko sistemak
● Zuntz optikoko komunikazio-igorgailuak eta transceptoresak
● Anplifikatzaile optikoen hazi-iturriak
● FMCW LiDAR
● Ikerkuntza eta garapen laborategiak
● Prozesu industrialen jarraipena eta kontrola
|
Parametroa |
Ikurra |
Baldintza |
Min. |
Max. |
Unitatea |
|
Laser aurrerako korrontea |
IF |
CW |
- |
400 |
mA |
|
Alderantzizko tentsioa |
VR |
CW |
- |
-2,0 |
V |
|
ESD tentsioa |
ESD |
- |
500 |
- |
V |
|
Funtzionamendu-tenperatura |
GOIA |
Kasuaren tenperatura |
0 |
+70 |
℃ |
|
Biltegiratze-tenperatura |
TSTG |
Giro-tenperatura |
-40 |
+85 |
℃ |
|
Parametroa |
Ikurra |
Baldintza |
Min. |
Tip. |
Max. |
Unitatea |
|
Uhin-luzera eragilea |
λC |
CW, 25 ℃ |
1300 |
1310 |
1320 |
nm |
|
Irteerako potentzia optikoa (SM) |
PF |
SM zuntza |
90 |
120 |
- |
mW |
|
Irteerako potentzia optikoa (PM) |
PF |
PM zuntza |
70 |
90 |
- |
mW |
|
Atalase-korrontea |
ITH |
25℃ |
14 |
20 |
50 |
mA |
|
Funtzionamendu-korrontea |
IOP |
CW |
- |
250 |
400 |
mA |
|
Funtzionamendu-tentsioa |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
Alboko modua kentzeko ratioa |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC Korrontea |
ITEC |
- |
-1,5 |
- |
2.5 |
A |
|
TEC Tentsioa |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Termistoreen erresistentzia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistorea B-balioa |
β |
25 ℃/80 ℃ |
- |
3950 |
- |
K |
|

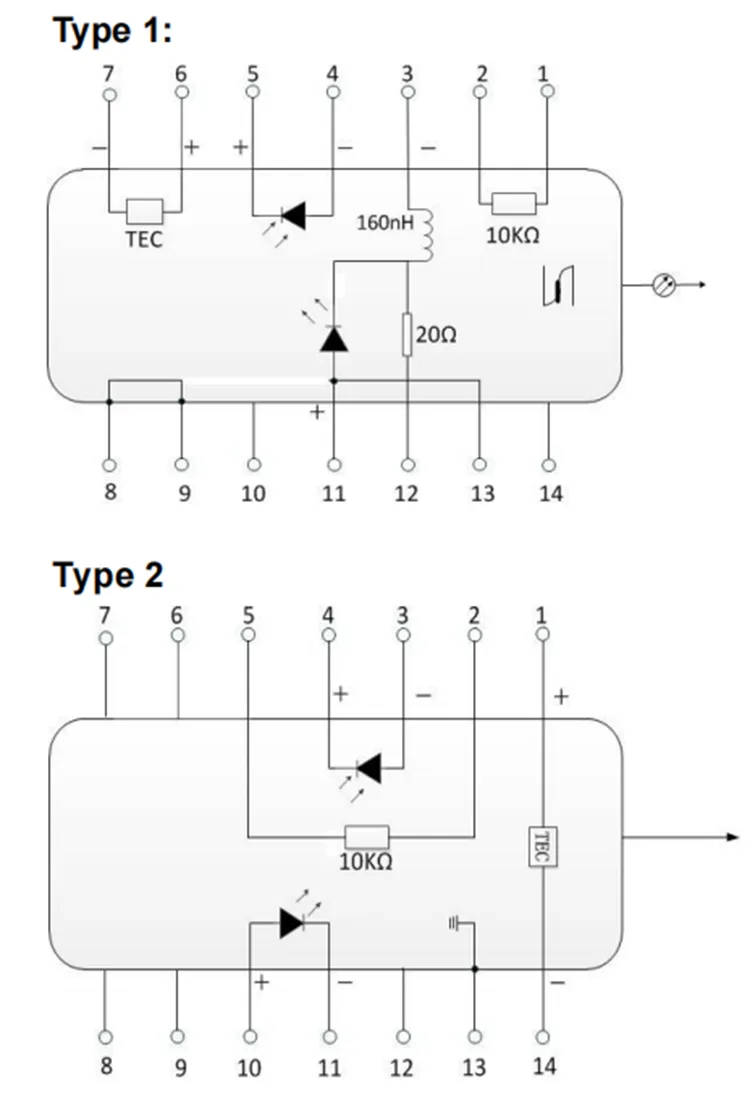

PINa |
Deskribapena |
PINa |
Deskribapena |
|
1 |
Termistorea |
14 |
NC (Konexiorik gabe) |
|
2 |
Termistorea |
13 |
Laser anodoa (+) |
|
3 |
LD katodoa (-) |
12 |
Laser katodoa (-) |
|
4 |
PD anodoa (+) |
11 |
Laser anodoa (+) |
|
5 |
PD katodoa (-) |
10 |
NC (Konexiorik gabe) |
|
6 |
TEC (+) |
9 |
Kasua Lurzorua |
|
7 |
TEC (-) |
8 |
Kasua Lurzorua |
Pinout definizioa (2 mota)
|
PINa |
Deskribapena |
PINa |
Deskribapena |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Termistorea |
13 |
Kasua Lurzorua |
|
3 |
PD monitorearen anodoa (-) |
12 |
NC (Konexiorik gabe) |
|
4 |
PD Monitorearen katodoa (+) |
11 |
Laser katodoa (-) |
|
5 |
Termistorea |
10 |
Laser anodoa (+) |
|
6 |
NC (Konexiorik gabe) |
9 |
NC (Konexiorik gabe) |
|
7 |
NC (Konexiorik gabe) |
8 |
NC (Konexiorik gabe) |
● ✓ 10 urtetik gorako esperientzia profesionala laser diodoen fabrikazioan
● ✓ Kalitate-kontrol zorrotza % 100eko probarekin bidali aurretik
● ✓ Prezio lehiakorrak ontziratu gabe bidaltzeko gaitasun egonkorrarekin
● ✓ Pertsonalizazio aukera malguak uhin-luzera, potentzia, zuntza eta paketea
● ✓ 7×24 orduko laguntza teknikoa eta erantzun azkarra
● ✓ Ebaluaziorako eskuragarri dauden probak
● ✓ ISO9001:2015 ziurtatutako kalitatea kudeatzeko sistema
● ✓ Bidalketa globala DHL, UPS, FedEx express bidalketarekin
BFLD - XXXX - XX - XX - X
|
Eremua |
Kodea |
Deskribapena |
|
Produktuen Seriea |
BFLD |
Butterfly DFB Laser Diodoa |
|
Uhin-luzera |
1310 |
1310 nm erdiko uhin-luzera (beste uhin-luzera batzuk eskuragarri) |
|
Irteera Potentzia |
1H |
100 mW klaseko potentzia handiko (10: 10 mW, 20: 20 mW, 1H: 100 mW) |
|
Zuntz Mota |
SM / PM |
SM: Modu bakarreko zuntza | PM: Polarizazioa mantentzen duen zuntza |
|
Konektorea |
FA / SA |
FA: FC/APC | SA: SC/APC | Bestela: pertsonalizatutako eskaera |
|
Pinout mota |
1/2 |
1 mota | 2. mota |
Adibidea:BFLD-1310-1HPM-FA2
1310nm 100mW DFB14-pinButterfly Laser-diodoa, PM-zuntza, FC/APC konektorea, 2 motako pin-out
● Erdiko uhin-luzera: 1270 ~ 1650 nm (uhin-luzera pertsonalizatuak eskuragarri)
● Irteerako potentzia: 10mW, 20mW, beste batzuk
● Zuntz mota: modu bakarreko zuntza, polarizazioa mantentzen duen zuntza
● Zuntzaren luzera: 1 m, 1,5 m, 2 m (luzera pertsonalizatuak)
● Konektore mota: FC/APC, FC/UPC, SC/APC, LC/APC, zuntz hutsa
● Pinout konfigurazioa: 1 mota, 2 mota
Eskakizun pertsonalizatuetarako, jarri harremanetan gure salmenta-taldearekin:
Posta elektronikoa: sales06@boxoptronics.com
Tel.: +86-13322933691
Webgunea: www.boxphotonics.com
Unitate bakoitza neurtutako errendimendu-parametroak dokumentatzen dituen proba-txosten integral batekin bidaltzen da. Proba-orriak zehaztapen zehatzak, errendimendu-kurbak eta arreta-oharrak ditu.
● Proba-txosten bana sartzen da unitate bakoitzarekin
● Espektro- eta potentzia-kurba tipikoak eskaintzen dira
Proba txostena erreferentzia gisa
● EXW (Ex Works): DHL/UPS/FedEx kontua baduzu gomendatzen da. Zure kontua erabiliz bidaltzen dugu; ez dugu bidalketa kosturik kobratzen.
● DAP (Lekuan entregatua): mezularitza-konturik ez baduzu, bidalketa aldez aurretik ordainduta antolatu dezakegu.
● Beste baldintzak: jarri gurekin harremanetan eztabaidatzeko.
● PayPal: laginak eta eskaera txikiak egiteko ordainketa azkarra eta segurua
● T/T (Banku-Transferentzia): ekoizpen-eskaera arruntetarako ordainketa-metodo estandarra
● Alibaba Trade Assurance: lineako transakzioetarako eskaera babestu segurua eroslearen bermearekin
● Ordainketa-baldintza malguak: epe luzerako edo bazkide estrategikoentzat negozia daitezke
● Ekoizpen estandarra: ~10 lanegun
● Balkineko elementuak: 2-3 lanegun bidaltzeko
● Konfigurazio pertsonalizatuak: 15-20 lanegun
● Bolumenak eskaerak: jar zaitez harremanetan produkzio-egutegia ezagutzeko
● Nazioarteko bidalketa: 3-5 lanegun (DHL/UPS/FedEx express)
● Zerbitzu bizkortua: eskaera eginda eskuragarri (kuota gehigarria aplika daiteke)
Gailu hau elektrostatikoarekiko sentikorra da. Estatikoen aurkako babes neurriak zorrotz bete behar dira ontziratzean, garraioan eta erabileran. Hori egin ezean, gailuari kalte iraunkorra eragin diezaioke.
● Eraman beti eskumuturreko uhal antiestatiko bat maneiatzen duzunean
● Lan ezazu behar bezala lurzoruaren aurkako matxinada batean
● Ziurtatu ekipo guztiak behar bezala lurretik daudela
● Ez ukitu pinak eta zuntz-konektorea zuzenean
● Erabili zarata gutxiko korronte iturri arautua
● Ezarri korronte-mugaketa egokia kalteak saihesteko
● Saihestu elikadura-iturriaren igoerak eta tentsio-piroak
● Ez gainditu inoiz aurrerapen-korrontearen gehienezko balorazioa
● Aktibatu beti TEC hozte laser korrontea aplikatu aurretik
● Saihestu zuntza gehiegi okertu
● Ez tiratu edo bihurritu zuntz-buztanari
● Garbitu zuntz-konektoreak konektatu aurretik
● Erabili beti hauts-kapak konektorea erabiltzen ez duzunean
● Ikusi zuntz amaierako aurpegia kalterik ez dagoen erabili aurretik
● Muntatu gailua bero-hoskagailu egoki batean errendimendu ezin hobea izateko
● Ziurtatu paketearen eta berogailuaren arteko kontaktu termiko ona
● Erabili interfaze termikoko materiala (koipe termikoa/pastilla) beroa hobeto transferitzeko
● Fidagarritasuna lortzeko zehaztutako tenperatura-tartean funtzionatu
● Eman nahikoa berotze-denbora uhin-luzera egonkortzeko
Box Optronics-ek produktu hau materialetan eta eskulanetan akatsik ez duela bermatzen du 12 hilabeteko epean erosketa-datatik aurrera. Berme-aldian, produktu akastunak konpondu edo ordezkatuko ditugu gure erabakian, doan.
Baldintza hauek ez daude doako bermearen barruan:
● Faktore naturalek (tximistak, uholdeek, etab.) edo ingurumen-eraginek eragindako kalteak
● Matxurak funtzionamendu desegokiagatik edo erabiltzaileak gaizki erabiltzeagatik
● Giza akatsak eragindako kalte fisiko nabariak
● Baimendurik gabeko desmuntatzeko, aldatzeko edo konpontzeko saiakerak
● Aldatutako edo osatu gabe dauden berme-etiketak karkasetan
● Kalteak edo galerak garraiatzean bidalketa egin ondoren
● Gehieneko kalifikazioak edo funtzionamendu-baldintzak gainditzeak eragindako kalteak
● Erantzun denbora azkarra: lanegunetan 24 orduko epean
● Urrutiko arazoak konpontzeko eta aplikazioen laguntza
● Ordainpeko mantentze-zerbitzua berme-epearen ondoren eskuragarri dago
● Aholkularitza tekniko pertsonalizatuko zerbitzuak
