1550nm 1W zuntz akoplatutako laserra

Aurkibidea

1. 1550nm 1W Zuntz Akoplatutako Laseraren aurkezpena

2. Produktuaren zehaztapenak

3. Ezaugarriak

4. Aplikazioak

5. Produktuaren xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa eta proba-fitxa

8. Aurrekontua eta ordainketa baldintzak

9. Funtzionamendu Gida

10. Funtzionamendu-oharrak eta mantentze-lanak

11. Kalitatea Bermatzeko eta Salmenta Osteko Zerbitzua

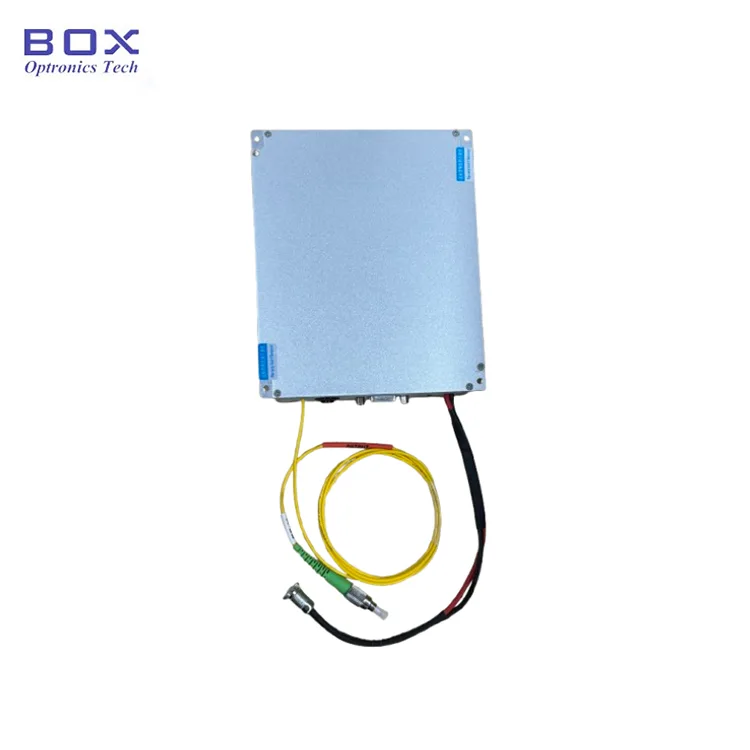

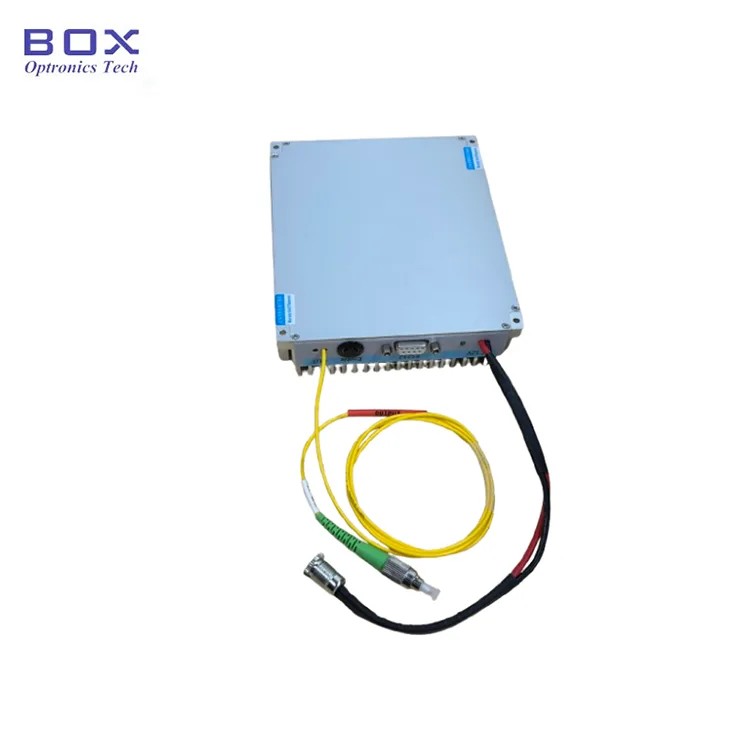

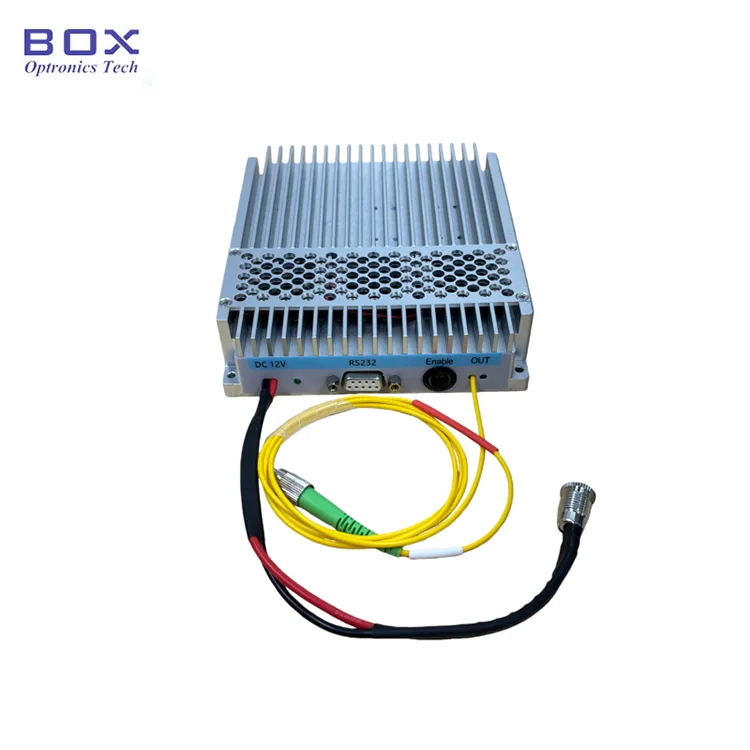

Produktuaren aurkezpena-1550nm 1W zuntz akoplatutako laserra

1550nm 1W Fiber Coupled Laserrak DFB hazi laser bat erabiltzen du potentzia handiko irabazien modulu optiko batekin konbinatuta uhin-luzera bakarreko eta potentzia handiko laser irteera lortzeko. Uhin-luzeraren zehaztasun handia eta albo-moduaren ezabaketa-erlazio altua ditu. Aukeren artean, modu bakarreko edo polarizazioari eusteko zuntza daude; unitateak irteera-potentzia handia eskaintzen du korronte erregulagarriarekin, berehalako argi-igorpena piztean eta erabilerraza den funtzionamendua, ikertzaileek laborategian erabiltzeko aproposa da.

Produktuaren zehaztapenak-1550nm 1W zuntz akoplatutako laserra

Produktuaren ezaugarriak-1550nm 1W zuntz akoplatutako laserra

● DFB hazia + potentzia handiko irabazia etapa arkitektura lerro zabalera eta potentzia orekatzeko;

● Potentzia-egonkortasun paregabea iraupen luzeko etengabeko funtzionamendurako;

● SM eta PM zuntz aukerak sistema malguaren integraziorako;

● Laborategia eta OEM integraziorako Benchtop eta modulu paketeak;

● %10–%100 etengabeko potentzia doitzea.

Produktuen aplikazioak-1550nm 1W zuntz akoplatutako laserra

● Komunikazio optikoko proba eta ikerketa koherenteak;

● Optika ez-lineala eta superkontinuoaren sorrera;

● LiDAR transmisorea argi iturria;

● Zuntz anplifikadorearen ponpaketa eta irabazien karakterizazioa.

Produktuaren xehetasunak-1550nm 1W zuntz akoplatutako laserra

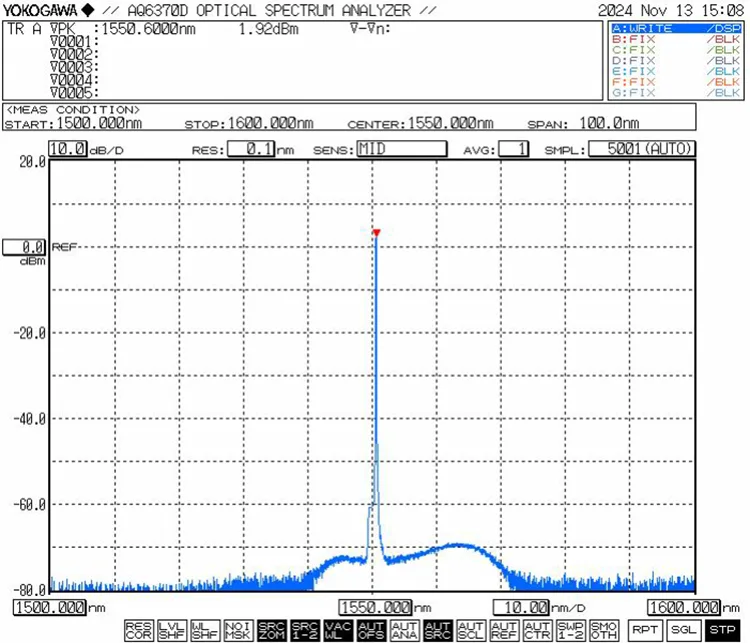

● Kurba Ezaugarri Tipikoa: λ= 1550 nm, Lerro-zabalera ≤3MHz, Pavg= 20W

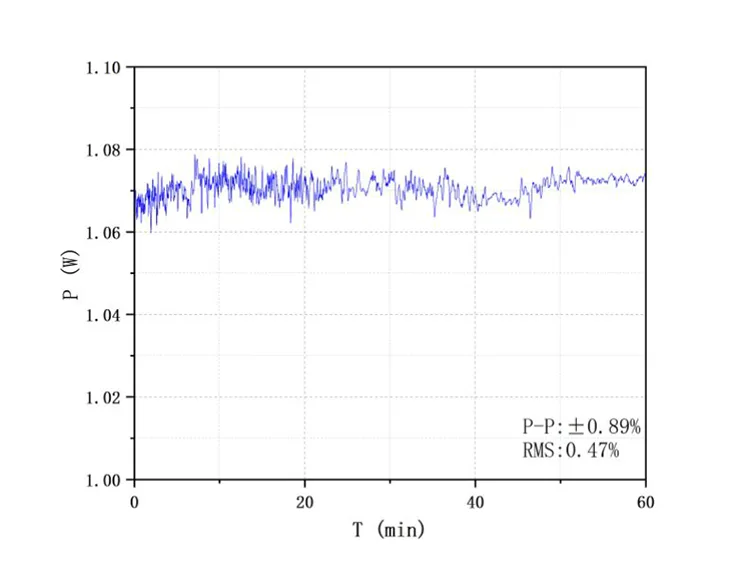

● Laser potentzia eta potentzia-egonkortasuna (Power Stability Test@1W)

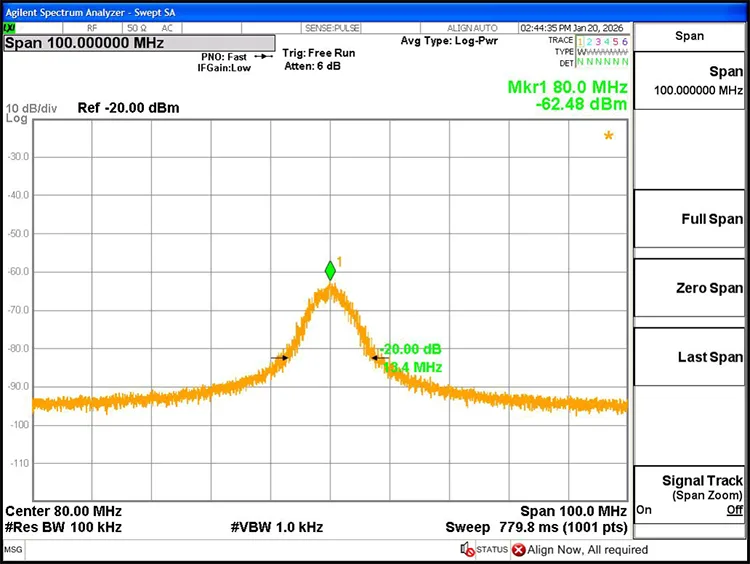

● Laser Linewidth@3dB: 0,67MHz

Eskaerak egiteko informazioa-1550nm 1W zuntz akoplatutako laserra

adibidez: HFL-1550-30-PM-M31

(Eskaeraren informazioa: 1550nm 1W zuntz akoplatutako laserra, 1W (30dBm) irteerako potentzia, PM1550zuntza, modulu paketea).

Fitxa teknikoa eta proba-fitxa-1550nm 1W zuntz akoplatutako laserra

Fitxa teknikoa

Proba fitxa

Aurrekontu eta ordainketa-baldintzak-1550nm 1W zuntz akoplatutako laserra

● Aurrekontu baldintzak

(1) EXW

(2) DAP

(3) Beste batzuk

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Eragiketa urratsak-1550nm 1W zuntz akoplatutako laserra

1. urratsa. Despaketatzea: muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden.

● Osagarri estandarrak

2. urratsa. Elikatze-hornidura: Power atakak DC5.5 × 2.1 mm-ko interfaze estandarra erabiltzen du. Erabili bakarrik jatorrizko korronte egokitzailea (DC5V edo DC12V). Elikatze-egokitzaile desegokiek argi-iturria kalte dezakete. Etengailuko elikadura-iturri batera konektatzeko U formako konektore-kablea eskuragarri dago erosketa-unean eskatuta.

3. urratsa. Irteerako zuntza konektatzea: kendu hauts-kapa zuntz-konektoretik, ikuskatu muturreko aurpegia kutsadurarik edo kalterik dagoen eta ziurtatu garbitasuna zuntz-gailu edo proba-ekipo batera konektatu aurretik. Potentzia handiko modeloetarako, fusio-juntaketa gomendatzen da.

Setp4. Konektatu ordenagailu ostalarira: erabili barnean dagoen USB-RS232 serieko datu-kablea modulua ordenagailura konektatzeko. Instalatu serieko kontrolatzaile dedikatua (Box Optronics-ek emandakoa) komunikazioa gaitzeko. Kontrolatzailerik gabe, ostalariaren softwarea ezin da modulura konektatu.

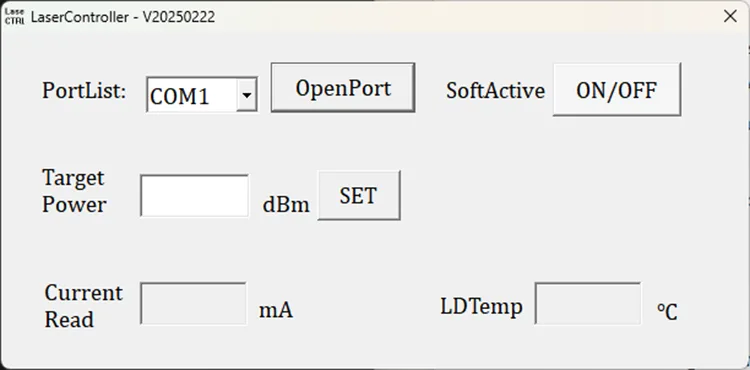

5. urratsa. Kontrol-softwarea: Ostalari-softwareak irteera-potentzia doitzeko eta laser-irteera kontrolatzeko aukera ematen du "SoftActive" botoiaren bidez (ikus beheko interfazearen diagrama). Softwareak ponparen korrontea, irteerako potentzia eta tenperatura kontrolatzeko egoera bistaratzen ditu

6. urratsa. Erabili ondoren, egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.

Eragiketa-oharrak eta mantentze-lanak-1550nm 1W zuntz akoplatutako laserra

● Saihestu zuntz-konektoreak maiz konektatu/deskonektatu, hautsa pilatzea eta muturreko aurpegiak kalteak saihesteko.

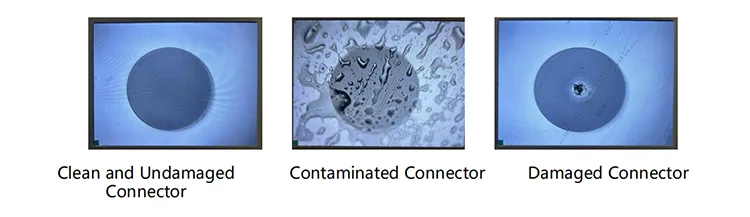

● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu zuntz-muturreko detektagailu batekin konektatu aurretik. Konektatu/deskonektatu beti zuntzak energiarik gabe, muturreko aurpegia erretzea ekiditeko. Erabiltzen ez diren konektoreak hautsezko tapoiekin tapa.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; gorde leku lehor batean.

● Epe luzerako erabiltzen duzunean, jarri bero-konketa batean.

Kalitatearen bermea eta salmenta osteko zerbitzua-1550nm 1W zuntz akoplatutako laserra

● Berme Epea:

Doako konponketa edo ordezkapena gizakiak eragindakoak ez diren akatsak erosi eta urtebeteko epean. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa- edo ordezkapen-zerbitzuak emango dira produktuaren kalitate-arazoek eragindako akatsengatik. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea gordetzen du berme-epearen barruan kasu hauetan:

(1) Faktore naturalek (adibidez, tximistak, hautsa) edo ingurumen-eraginek eragindako kalteak.

(2) Erabiltzaileak funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimendurik gabe desmuntatzea, aldatzea edo konpontzea.

(5) Etxeko berme-etiketak aldatuta edo osatu gabeak.

(6) Garraioan zehar kalteak edo galerak.
