1550nm DFB 40mW Potentzia handiko tximeleta laserra

Aurkibidea

1. 1550nm-en sarrera DFB 40mW potentzia handiko tximeleta laserra

2. Zehaztapen Teknikoak

3. Produktuaren Ezaugarriak

4. Aplikazio tipikoak

5. Enbalatzeko xehetasunak

6. Eskaeraren informazioa

7. Fitxa teknikoa

8. Aurrekontu eta ordainketa baldintzak

9. Epea

10. Eragiketa-oharrak

11. Ohiko galderak

Produktuaren Aurkezpena

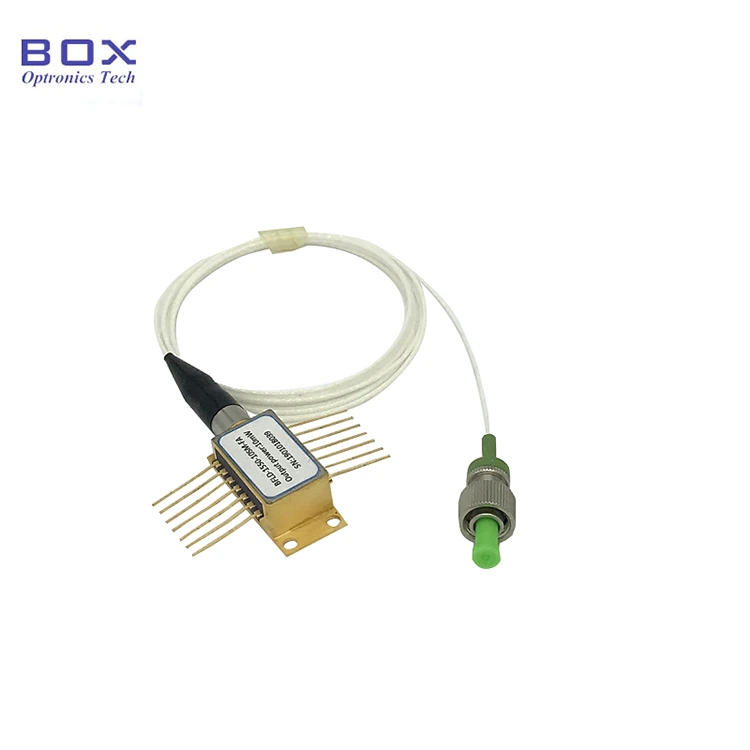

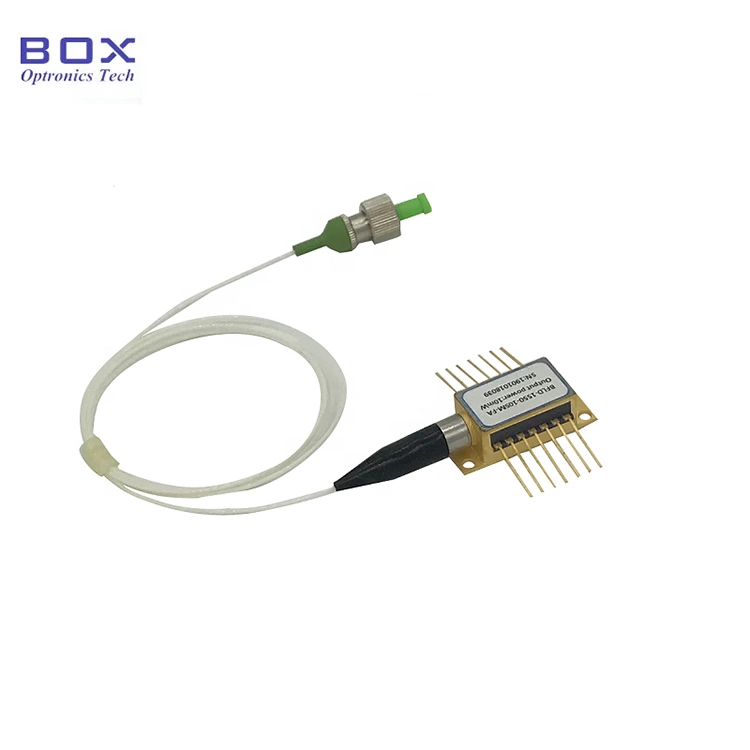

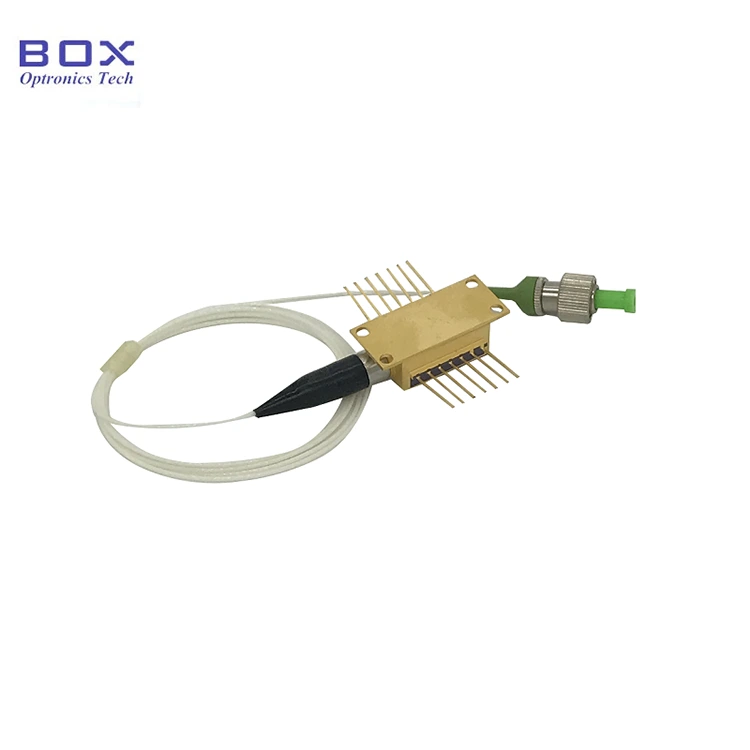

Hau 1550nm DFB 40mW potentzia handiko tximeleta laser bat da, TEC integratua, monitorea PD eta termistorea. Uhin-luzera egonkorra du, 40 mW irteerako potentzia eta atalase baxuko korronte. Aukeran SM/PM zuntzarekin, zabala funtzionamendu-tenperatura eta fidagarritasun handia, zuntz komunikaziorako egokia, tresna optikoak eta zuntz sentsazioa. Mesedez, kontrolatu unitatearen korrontea eta tenperatura zorrozki, eta gehiegizko korronte kalteak saihestu.

Produktua Zehaztapenak

Produktuaren Ezaugarriak

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) laserrak;

● SM zuntz edo PM zuntz pigtaila;

● Irteera potentzia 40mW;

● 14 pin BTF paketea TEC eta Monitor PDrekin.

Produktuen Aplikazioak

● Zuntz optikoa komunikazioak;

● Zuntz optikoko sentsazioa;

● Gailu optikoen probak.

Produktua Xehetasunak

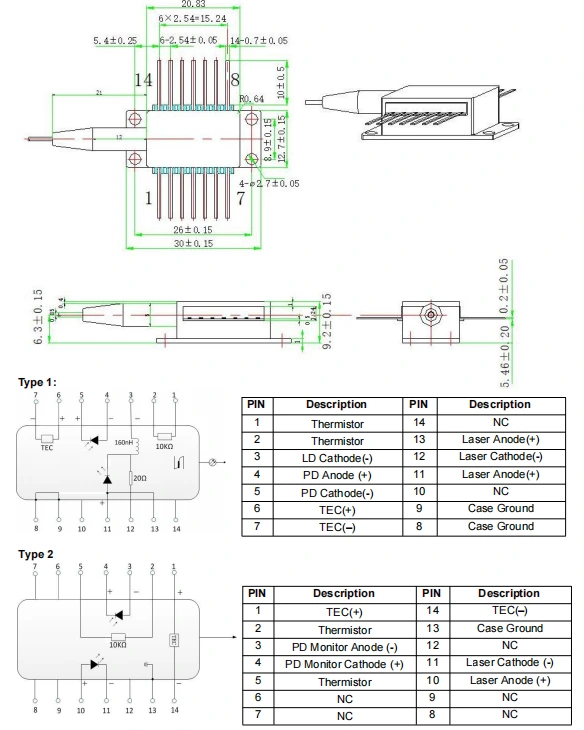

● Paketeen marrazkia eta PIN-OUT definizioa (unitatea: mm) -1550nm DFB 40mW altua Power Butterfly Laser

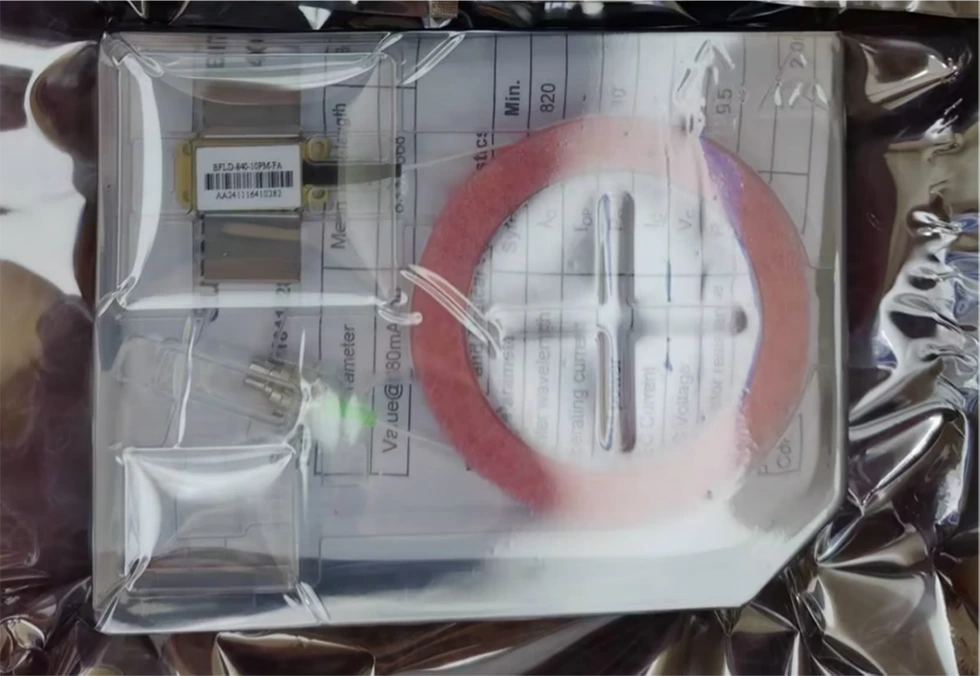

● Enbalatzeko adibidea

* Gailu autonomoa diskorik gabe; kontrolatzailearekin integratutako modulu paketea zirkuituak aukerakoa da.

Agindua informazioa

adibidez: BFLD-1550-40SM-FA1

(Eskaera informazioa: 1550nm DFB 40mW High Power Butterfly Laser, SM zuntza, FC/APC konektorea, telekomunikazio pina).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa

Fitxa teknikoa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Funtzionamendua Oharrak

● Funtzionatzean, gailu honek intentsitate handiko laser izpi bat igortzen du; egin ez begiratu zuzenean zuntz-muturreko aurpegira, hori egiteak begietako lesioak eragin ditzake eta.

● Gailu hau elektrostatikoarekiko sentikorra da; beraz, atxikimendu zorrotza Estatikoen aurkako babes neurriak behar dira ontziratzean, garraioa eta erabilera. Gainera, prebentziorako neurriak hartu behar dira elikadura-horniduraren igoerak, hori ez egiteak kalte iraunkorrak eragin ditzakeelako gailua (adibidez, ekipoa lurreratzea egokia bermatzea eta antiestatiko bat erabiltzea eskumuturreko uhala).

● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.

● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala lurreratu behar da.

● Pizteko prozesuan, inoiz ez aplikatu korronte handirik zuzenean, esaterako honek txipa kaltetzeko arriskua du. Horren ordez, piztu gailua uneko mailan txiparen ataritik hurbil, eta gero pixkanaka handitu korrontea txikitan gehitzen da nahi den mailara iritsi arte.

● Osagai guztiak piztu aurretik, aktibatu hozkailua, eta ondoren, pizteko urrats inkrementalekin jarraitu txipa gehiegi berotzea saihesteko eta gainkarga.

Ohiko galderak

● Posible al da aldatzea uhin-luzera korrontea egokituz? Zein da barrutia?

--Bai. Korrontea uhin-luzera koefizientea 0,01 nm/mA da, eta tenperatura-uhin-luzera koefizientea 0,1 nm/℃ da. WL erregulagarriaren barrutia ~erdiko WL+/- 1 nm ingurukoa da.

● Zein da lerro-zabalera? Zuk lerro-zabalera estua eman LD?

--3~5MHz. 1550 nm Lerro-zabalera estua LD (aukerakoa): 400 kHz, 100 kHz, 50 kHz, 10 kHz baino gutxiago.

● Zein da potentzia erregulazioa barrutia?

--10~100%

● Zein da uhin-luzera tolerantzia?

--+/-3nm. Gutxiago da aukerakoa ere.

● Babesgarririk ematen al duzu zuntz-hodia eta zuntz-konektorea?

--Bai. 900um solteak tutua eta FC/APC, SC/APC edo beste konektore batzuk aukerakoak dira.
