1. ren aurkezpena Potentzia handiko 1653.7nm 40mW DFB Butterfly Laser
2. Zehaztapen Teknikoak
3. Produktuaren Ezaugarriak
4. Aplikazio tipikoak
5. Produktuaren xehetasunak
6. Eskaeraren informazioa
7. Fitxa teknikoa eta proba fitxa
8. Aurrekontu eta ordainketa baldintzak
9. Epea
10. Eragiketa-oharrak
11. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua
Potentzia handiko 1653.7nm 40mW DFB Butterfly Laser erabiltzen du errendimendu handiko MQW DFB txipa 1653,7 nm-ko erdiko uhin-luzera duena, +/-1 nm-ko uhin-luzeraren tolerantzia eta albo-moduaren errefusa-erlazioa (SMSR) > 35 dB. Atalase tentsio baxua, potentzia-kontsumo txikia eta altua ditu fidagarritasuna. Termistore bat, hozgailu termoelektrikoa (TEC) eta monitorizazio diodoa, epe luzerako funtzionamendu egonkorra onartzen du eta oso erabilia da gasak hautemateko sistemak, gailu pasiboen probak eta zuntz optikoko sentsazioa. Egokia kableatua, tenperatura eta korrontearen kontrola behar dira funtzionatzerakoan saihestu zuntz okertzea eta kalteak.
|
Parametroa |
Ikurra |
Baldintza |
Min. |
Tip. |
Max. |
Unitatea |
|
Biltegiratze-tenperatura |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Funtzionamendu-kasuaren tenperatura |
Goiena |
– |
-20 |
– |
70 |
℃ |
|
LD Aurrerako Korrontea |
IF |
CW |
– |
– |
500 |
mA |
|
LD Alderantzizko Korrontea |
Ir |
– |
– |
– |
2 |
mA |
|
LD Alderantzizko Tentsioa |
VLR |
– |
– |
– |
3 |
V |
|
PD Aurrerako Korrontea |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD Alderantzizko Tentsioa |
VRPD |
– |
– |
– |
20 |
V |
|
TEC korrontea |
ITEC |
– |
– |
– |
2 |
A |
|
TEC tentsioa |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Zuntzaren bihurgune-erradioa |
– |
– |
30 |
– |
– |
mm |
|
Hezetasun erlatiboa |
RH |
Kondentsaziorik gabekoa |
0 |
– |
%95 |
– |
|
Beruna Soldatzeko Denbora |
– |
260 ℃ |
– |
– |
10 |
Bigarrena |
|
Zuntz axiala tiratzeko indarra |
– |
– |
– |
– |
5 |
N |
|
Zuntz Alboko Tira Indarra |
– |
– |
– |
– |
2.5 |
N |
● Industria estandarra 14 pin tximeleta paketea;
● Eraikituta TEC eta PD monitorea;
● Alta egonkortasuna 40mW irteera optikoa;
● Errendimendu handikoak, Multiquantum Well (MQW) feedback banatuko (DFB) laserra.
● Diodo sintonizagarria den laserra xurgapen espektroskopia TDLAS;
● CH4 Jarraipena;
● Argi iturria ingurumen-kontrola eta gas-analisiak.

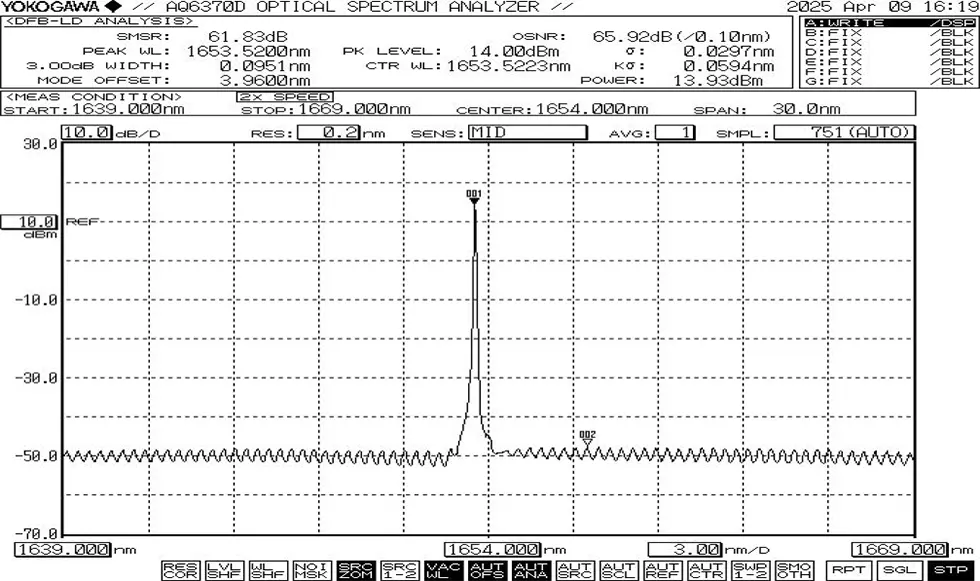

● Espektro tipikoa: 1653.7nm, +/-1nm WL tolerantzia.

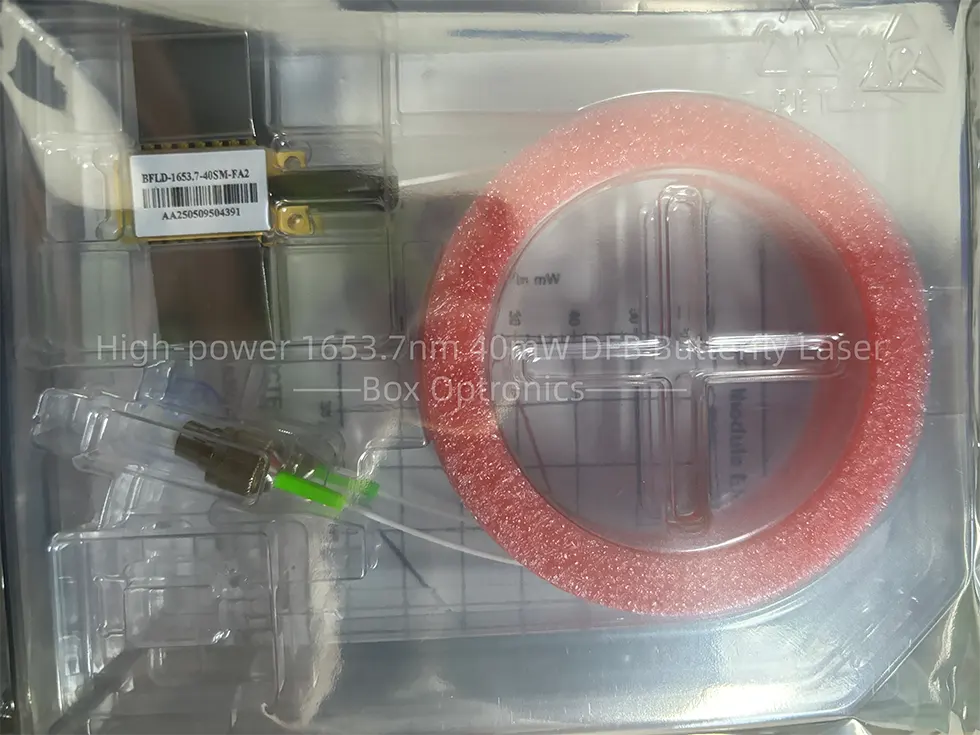

● Enbalatzeko adibidea
|
|
Osagarriak |
Kantitatea |
|
1 |
Potentzia handiko 1653.7nm 40mW DFB Butterfly Laser |
1 |
|
2 |
Produktuen probaren txostena |
1 |
|
Izena |
Uhin-luzera |
Irteerako potentzia |
Zuntz mota |
Konektorea |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diodoa |
1653:1653,7 nm Bestela |
10:10mW 40:40mW Bestela |
SM: Modu bakarra PM: Polarizazioa mantentzea
|
FA: FC/APC SA: SC/APC Bestela |
NULL: Mota 1 2: 2. mota |
adibidez: BFLD-1653-40SM-FA
(Eskaeraren informazioa: potentzia handiko 1653.7nm 40mW DFB Butterfly Laser, SM zuntzarekin, FC/APC konektorearekin, 1 motako pin-out).
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.
(3) Bestelakoak
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)
Nazioarteko logistika 3-5 lanegun behar izan ditzake.
● Zuntz optikoak hauskorrak dira; ez erabili zuntza gailua tiratzeko. Gailu bat entxufetik sartzean edo kentzean, ez egin presiorik edo tira ezazu gailuaren karkasaren atzeko aldean dagoen mahukatik. Gailuetarako konektoreak hornituta, ziurtatu bai gailua eta zuntz konektorea Instalazioan edo kentzean aldi berean altxatzen dira.
● Pinek soldadura behar badute, soldadura tenperaturak ez du behar 260 °C baino gehiago, eta soldadura denborak ez du 10 segundo baino gehiago izan behar. Partikularra honako hauei erreparatu behar zaie: soldadura-prozesuan zehar gailuak elikadurarik gabeko egoeran egon behar du, eta soldadura behar bezala egon behar du lurreratua.
● Gailua piztu aurretik, aktibatu hozkailua, eta gero aplikatu potentzia pixkanaka txipa gehiegi berotu ez dadin edo gainkargatuta geratuz.
● Berme Epea:
Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:
(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
