1030nm ASE Banda Zabaleko Argi-iturria

Box Optronics Txinan RS232 komunikazioa duen 1030nm ASE Banda Zabaleko Argi iturriaren fabrikatzaile eta hornitzaile profesionala da. Gailu optoelektronikoetan urteetako esperientziarekin, bezero globalak argi iturri bakarreko irtenbideak eta pertsonalizatutako funtzioen garapena eskaintzen diegu gidariaren diseinu integratuaren eta espektro-kontrol egonkorren bidez, sistemaren integrazio eraginkorra zuntz sentsazioan, irudi medikoan eta zuntz optikoko gailuen proba aplikazioetan.

Bidali kontsulta

Produktuaren Deskribapena

Aurkibidea

1.-ren aurkezpena 1030nm ASE Banda Zabaleko Argi-iturria

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa seguruaren gida

7. Eskaeraren informazioa

8. Fitxa teknikoa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

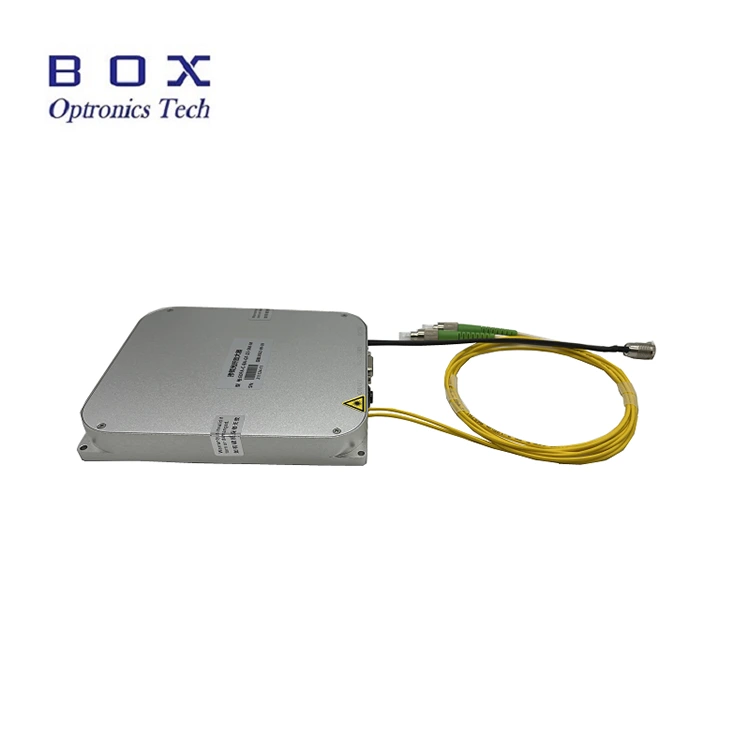

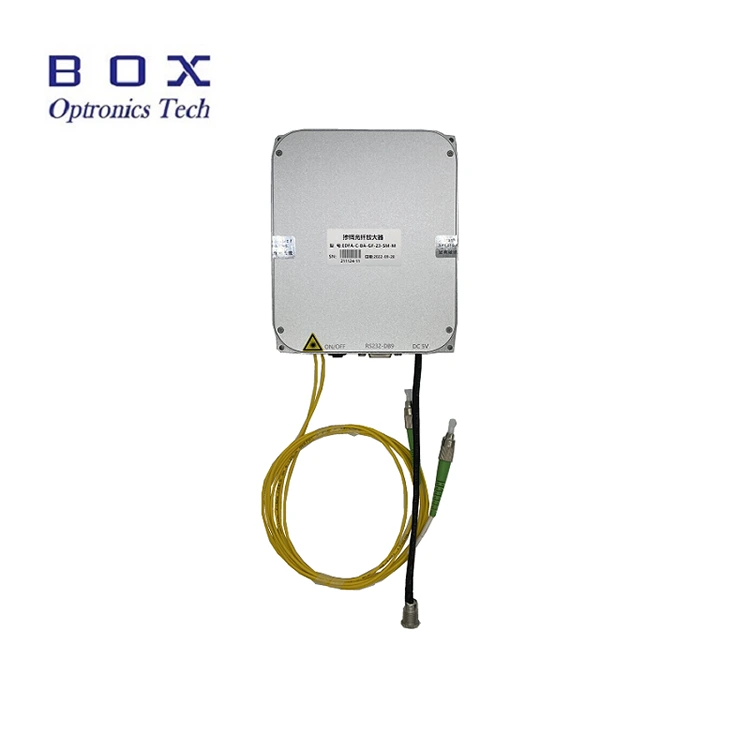

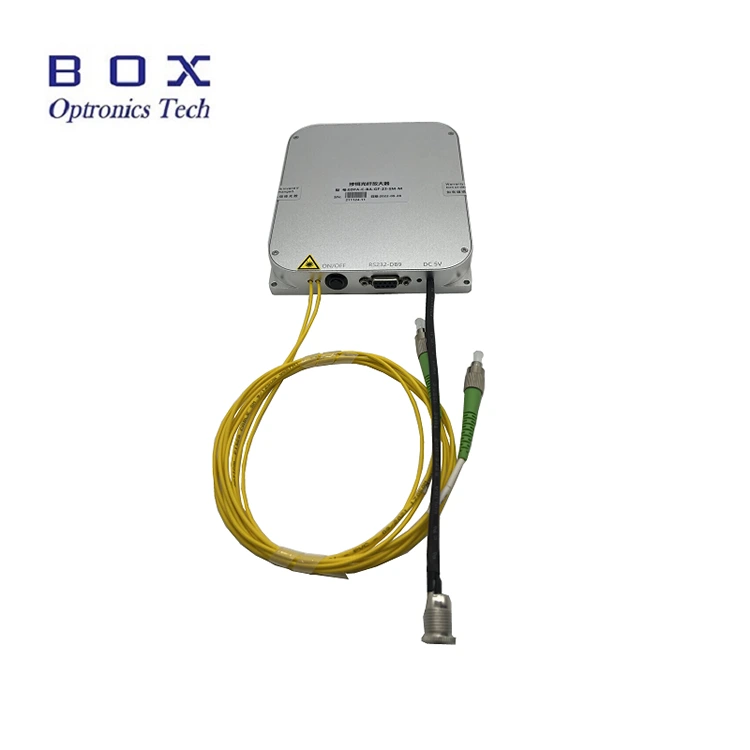

Hau 1030nm-ko ASE Banda Zabaleko Argi-iturria da itterbioz dopatutako zuntz eta erdieroaleen ponpa laserrak, 1030 nm espektralarekin estaldura, 10/20/30/50/100/500/1000mW irteerako potentzia eta polarizazioa desagertze-erlazioa 0,2 dB bezain baxua. Osagarri multzo osoa barne; erabiltzailea eskuliburua eskaintzen da. Zuntz optikorako egokia da gailuen probak, FBG sarearen ekoizpena, irudi medikoak, etab.

Produktua Zehaztapenak

Elementua	Unitatea	Balioak							Oharrak
Erdiko uhin-luzera	nm	1030±2
Espektro-barrutia	nm	1018~1044							@10dB
Irteerako potentzia	mW	10	20	30	50	100	500	1000
Potentzia erregulatzeko tartea	-	% 10 ~ % 100							Aukerakoa
Irteeraren isolamendua	dB	≥35
Potentzia ezegonkortasuna	dB	≤±0,02 (15min.); ≤±0,05 (8 ordu)							≤±% 0,5; ≤±% 1,2
Polarizazio egoera	-	Polarizazio naturala				Polarizazio lineala
PER	dB	≤0,2				≥23 (10-100 mW)
Pigtail zuntza	-	Kaixo1060				PM980			FC/APC
Komunikazio interfazea	-	Ukipen-pantaila / DB9 Emakumezkoa (RS232)							Bankua
		DB9 Emakumezkoa (RS232)							Modulua
Elikatze-hornidura	-	AC 110~240V, <30W							Bankua
		DC 5V, <24W							Modulua
Neurriak	mm	255 (W) × 285 (L) × 115 (H) (10, 20, 30, 50, 100 mW)							Bankua
		255 (W) × 322 (L) × 115 (H) (500.1000 mW)							Bankua
		150 (W) × 125 (L) × 20 (H) (10, 20, 30, 50, 100 mW)							Modulua
		139(W)×206(L)×27(H) (500, 1000 mW)							Modulua
Funtzionamendu-tenperatura	℃	-5 ~ +55
Funtzionamenduaren hezetasuna	℃	% 0 ~ 70

Produktuaren Ezaugarriak

● Espektralak lautasuna;

● Irteerako potentzia aukerakoa eta erregulagarria da;

● Epe luzerako uhin-luzera eta potentzia egonkorra;

● DB9 Emakumezkoen (RS232) komunikazioak erraz integratzeko.

Produktuen Aplikazioak

● Zuntz sentsazioa;

● Medikua irudiak;

● Zuntz gailu optikoen probak.

Produktua Xehetasunak

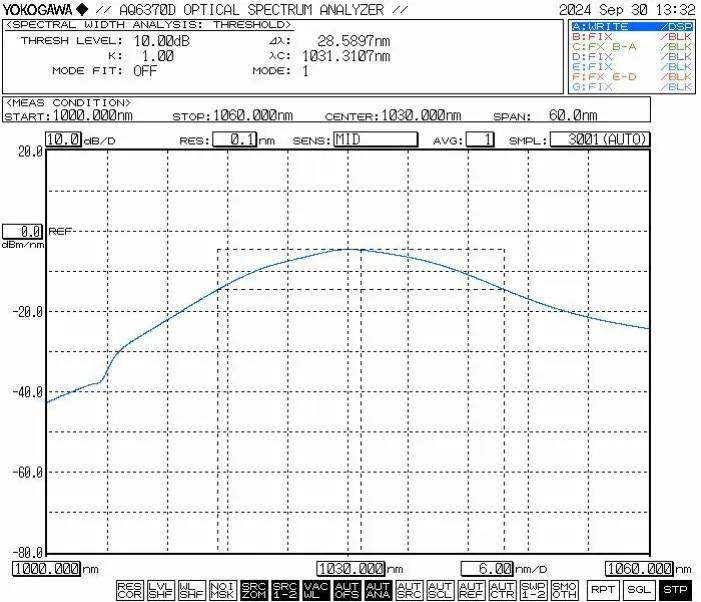

● Espektro tipikoa

1030nm ASE Broadband Light Source

● Osagarri estandarrak

	Osagarriak	Kantitatea
1	ASE argi-iturria (Module Host)	1
2	USB-RS232 DB9 datu-kablea	1
3	Korronte egokitzailea (aukerakoa)	1
4	Produktuen probaren txostena	1
5	Funtzionamendu eskuliburua	1

1030nm ASE Broadband Light Source

1. Eragiketa Urratsak-1030nm ASE Banda Zabaleko Argi-iturria

Step1.Despacking eta muntaketa: Mesedez egiaztatu osagarriak osatuta dauden

muntatu aurretik.

2. urratsa. Zuntz-jauziak konektatzea: ireki zuntz-konektorean edo bridako hauts-kapa, egiaztatu zuntzaren amaierako aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura edo kalterik ez dagoela baieztatu ondoren.

3. urratsa.Elikatze-moldagailua konektatzea eta Serie kablea: konektatu argi-iturburuko modulua eta korronte-egokigailua; konektatu argi-iturriaren modulua eta ordenagailua USB-RS232 seinale-kable batekin. (Oharra: Ordenagailuak serie ataka kontrolatzailea instalatu behar du lehenik. Gidaria izan daiteke CD-ROMean aurkitutakoa edo Box Optronics enpresaren eskutik.)

Setp4.Use: Ireki argi iturria aktibazio etengailua; argi-iturriaren irteera adierazle argia piztuta dago, eta badago potentzia optikoa irteera. Une honetan, lan-korrontearen eta potentzia optikoaren balioa ordenagailu ostalariak azken itzalaldian ezarritako parametroak dira. Izan daitezke aldatu eta gordetako ordenagailu ostalariaren softwarean (modeloaren bertsiorako soilik potentzia erregulagarriarekin).

Step5.Erabili ondoren, egin klik itxi botoian, itzali elikadura-hornidura eta deskonektatu zuntz konexioa.

1030nm ASE Broadband Light Source

Agindua informazioa

Izena

Uhin-luzera

Irteerako potentzia

Zuntz mota

Potentzia erregulagarria

Dimentsioa

ASE

-XXXX

-XX

-T

-X

ASE Argi iturria

1030:1030 nm

10:10mW

20:20mW

30:30mW

50:50mW

1H: 100mW

5H:500mW

1T: 1000mW

SM: Kaixo1060

PM: PM980

T: erregulagarria

M20 : Modulua

M27: Modulua

B: Bankua

adibidez: ASE-1030-5HSM-B

(Eskaeraren informazioa: 1030nm ASE banda zabaleko argi iturria, 500 mW irteera potentzia, SM Hi1060 zuntzarekin, mahai gaineko paketearekin).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badira batzuk stock daude, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

● Zuntz optikoko konektoreak konektatu aurretik, garbiketa espezializatua konektoreen amaierako aurpegiak ondo garbitzeko tresnak erabili behar dira. Gainera, zuntz amaierako ikuskatzaile bat erabili behar da kontu handiz gainazalak aztertu guztiz hautsik gabe daudela ziurtatzeko eta kutsatzaileak zuntz-brida baten bidez konektatu aurretik. Garbiketan zehar, ikuskapena, eta zuntz optikoko muturreko aurpegien konexioa, ezinbestekoa da ziurtatzea argi iturria desaktibatuta dagoela; inolaz ere ez luke egin behar eragiketa hauek argia transmititzen ari den bitartean egiten dira. Behin erabilera da osatu eta konektorea beste zuntz optiko batetik deskonektatu da konektoreak, zuntz-konektoreak hautsaren babes-txapela izan behar du.

● 200 mW-ko irteerako potentzia duten ASE argi-iturrien banda zabaleko modeloak edo handiagoak FC/APC konektore batekin amaitutako irteerako pigtail bat izan dezake. Hala ere, konektore hau erabiltzaileak abiarazitako irteera-potentziarako soilik dago pentsatuta monitorizazioa (potentzia-neurgailu optiko batera konektatuz) edo batekin konektatzeko FC amaierako zuntz kolimadorea laser irteera espazio librera zuzentzeko. It Biziki gomendatzen da ez erabiltzea brida-egokitzailea zuzenean hau lotzeko erabiltzaileen jabetzako beste zuntz edo gailu batzuen pigtailekin konektorea; horrela eginez zuntz-konektorea eta zuntz-konektorea kaltetzeko arrisku handia dakar anplifikadore-unitatea bera. Beste zuntz batzuekin interkonexioa behar bada, hala da fusio-splicing erabiltzea gomendatzen da; gainera, ziurtatu motak konektatzen diren zuntzak elkarrekin bateragarriak dira.

● Sarritan sartzea edo kentzea gomendatzen da zuntz optikoko konektoreak irteerako atakan, hautsa saihesteko kutsadura —txertatze-galera areagotzea ekar dezake— edo erretzea zuntz-konektorearen amaierako aurpegia.

● Abian jartzean, lehenik eta behin, ziurtatu pizteko etengailua eta etengailua giltza-etengailua itzalita dago eta, ondoren, konektatu elikadura iturria. Itzaterakoan, lehenik eta behin, itzali giltza-etengailua eta deskonektatu elikadura hornidura ondoren bakarrik irteerako argia itzali egin da. Inoiz ez moztu energia zuzenean argi iturria martxan dagoen bitartean hornitzea.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; hura leku lehor batean gorde behar da.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
