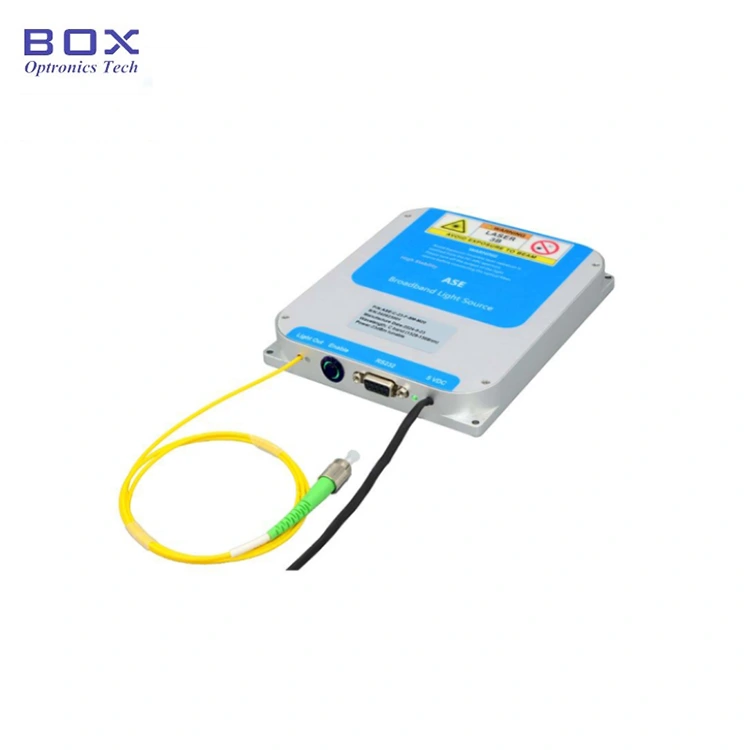

C-banda ASE Banda Zabaleko Argi-iturria

Box Optronics C-band ASE Broadband Light Sourceren hornitzaile nagusia da, Shenzhen-en (Txina) egoitza duena. Gure argi iturriak banda zabaleko espektrorako eta egonkortasun handiko irteerarako diseinatuta daude. Zuntz hautaketa malgua eta integrazio modularra eskaintzen ditugu, bezero globalei kalitate handiko errendimendua bermatuz. Irudi medikoetarako eta zuntz sentsaziorako aproposa da.

Bidali kontsulta

Produktuaren Deskribapena

Aurkibidea

1.-ren aurkezpena C-banda ASE Banda Zabaleko Argi-iturria

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa-urratsak

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

ASE banda zabaleko argi-iturri hau batena da argi iturri inkoherentea, hau da, a-k sortzen duen berezko igorpena erdieroaleak laser bidez ponpatutako erbioz dopatutako kuartzo-zuntza. Berotze espektrala teknologiak banda zabaleko espektro lauak lortzen ditu eta uhin-luzerak C banda estaltzen du, eta lautasun espektrala <2dB, SM Fiber edo PM zuntzaren bidez lortutakoa irteera, maila askotako potentzia aukera, zuntz optikoko sentsore aplikazioetarako egokia.

Produktua Zehaztapenak

Elementua	Unitatea	Balioak							Oharrak
Espektro-barrutia	nm	1528~1569
Irteerako potentzia	mW	10	20	50	100	200	400	500
Potentzia-dentsitate espektrala	dBm/nm	-6	-3	1	4	7	10	11
Potentzia erregulatzeko tartea	-	% 10 ~ % 100							Aukerakoa
Lautasun espektrala	dB	≤2 (10~200mW); ≤3 (400~500mW)
Uhin espektrala	dB	≤0,1
Irteeraren isolamendua	dB	≥35
Potentzia ezegonkortasuna	dB	≤±0,02 (15min.); ≤±0,05 (8 ordu)							≤±% 0,5; ≤±% 1,2
Polarizazio egoera	-	Ausazko				Polarizazio lineala
PER	dB	≤0,2				≥23
Pigtail zuntza	-	SMF-28				PM1550			FC/APC
Komunikazio interfazea	-	Ukipen-pantaila / DB9 Emakumezkoa (RS232)							Bankua
		DB9 emakumezkoa (RS232)							Modulua
Elikatze-hornidura	-	AC 110~240V, <30W							Bankua
		DC 5V, <15W							Modulua
Neurriak	mm	260 (W) × 280 (L) × 120 (H)							Bankua
		150 (W) × 125 (L) × 20 (H)							Modulua
		10~200mW:70(W)×90(L)×15(H)							SM Aukerakoa
Funtzionamendu-tenperatura	℃	-5 ~ +55
Funtzionamenduaren hezetasuna	℃	% 0 ~ 70

Produktuaren Ezaugarriak

● Egonkortasun handikoa Irteera;

● Laua espektroa;

● DB9 Emakumezkoen (RS232) komunikazioak erraz integratzeko.

Produktuen Aplikazioak

● Zuntz optikoa sentsazioa;

● Medikua irudiak;

● Telekomunikazioak;

● Optikoa gailuaren probak.

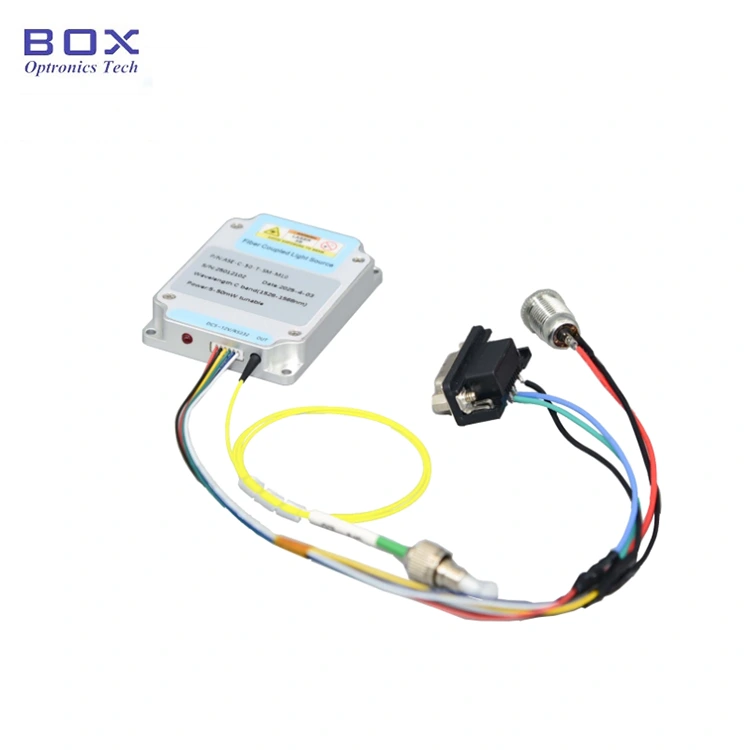

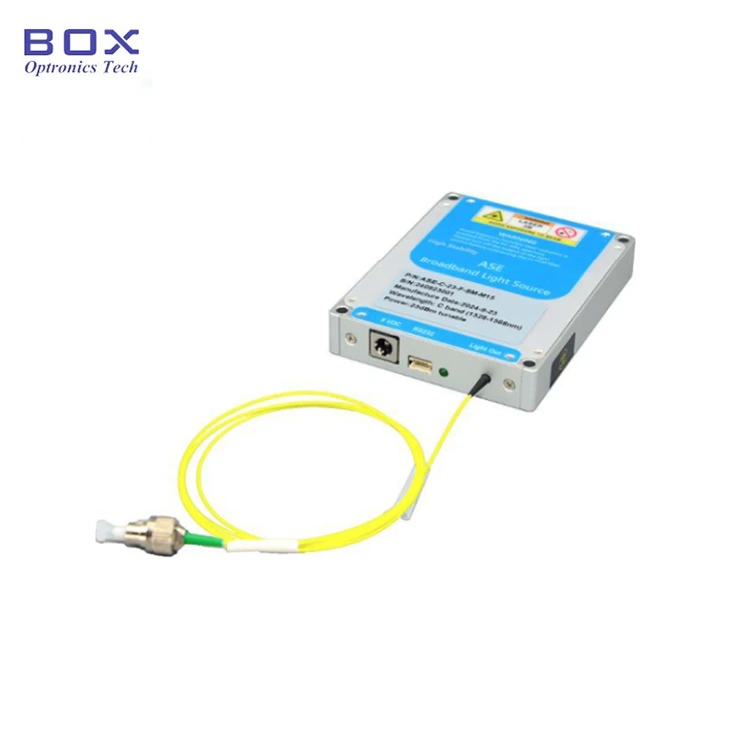

Produktua Xehetasunak

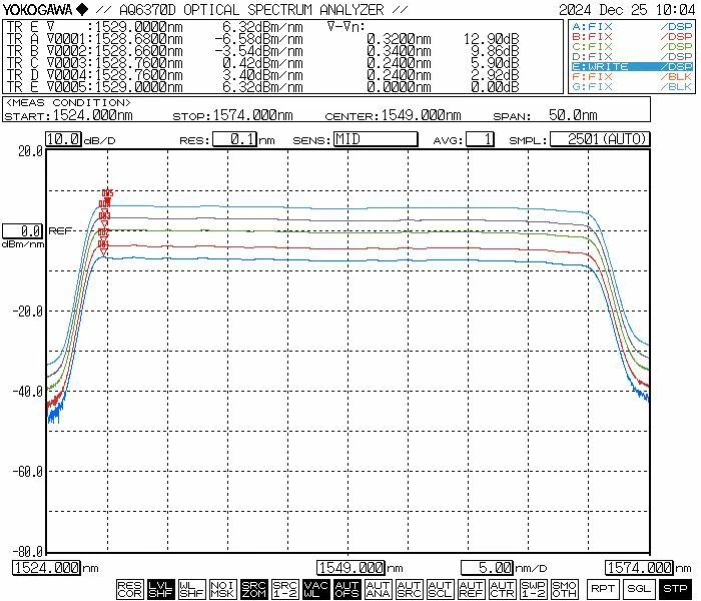

● Espektro tipikoa:

C-band ASE Broadband Light Source

● Osagarri estandarrak

	Osagarriak	Kantitatea
1	ASE argi-iturria (Module Host)	1
2	Datu-kablea	1
3	Korronte egokitzailea (aukerakoa)	1
4	Produktuen probaren txostena	1
5	Funtzionamendu eskuliburua	1

C-band ASE Broadband Light Source

Funtzionamendua Urratsak

Urratsera 1. Desontziratzea eta muntatzea: egiaztatu osagarriak muntatu aurretik osatuta dauden ala ez.

2. urratsa. Zuntz-jauziak konektatzea: irekia zuntz-konektorean edo bridako hauts-kapa, egiaztatu zuntzaren amaierako aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura edo kalterik ez dagoela baieztatu ondoren.

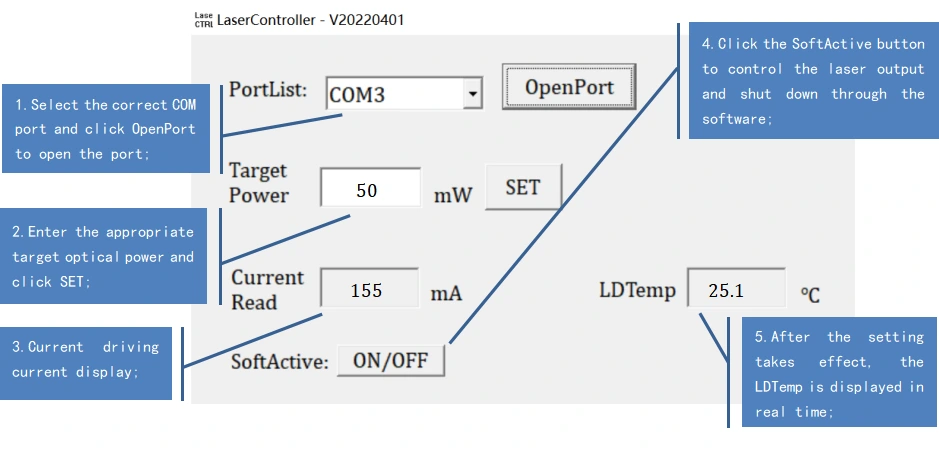

3. urratsa. Elikatze-moldagailua eta serie-kablea konektatzea: konektatu argi-iturriaren modulua eta korronte-egokitzailea; konektatu argi-iturriaren modulua eta ordenagailua USB-RS232 seinale-kable batekin. (Oharra: The ordenagailuak serieko ataka kontrolatzailea instalatu behar du lehenik. Gidaria aurki daiteke CD-ROMean edo Box Optronics enpresan eskuratuta.)

Setp4. Erabilera: Ireki argi iturria aktibazio etengailua; argi-iturriaren irteera adierazle argia piztuta dago, eta badago potentzia optikoa irteera. Une honetan, lan-korrontearen eta potentzia optikoaren balioa ordenagailu ostalariak azken itzalaldian ezarritako parametroak dira. Izan daitezke aldatu eta gordetako ordenagailu ostalariaren softwarean (modeloaren bertsiorako soilik potentzia erregulagarriarekin).

5. urratsa. Erabili ondoren: sakatu itxi botoia, itzali elikadura iturria eta deskonektatu zuntz konexioa.

Agindua informazioa

Izena

Uhin-luzera

Irteerako potentzia

Zuntz mota

Potentzia erregulagarria

(Aukerakoa)

Dimentsioa

ASE

-XXXX

-XX

-T

-X

ASE Argi iturria

C:C banda

10:10mW

20:20mW

30:30mW

50:50mW

1H: 100mW

2H:200mW

4H: 400mW

5H:500mW

SM:SMF-28

PM: PM1550

T:-rekin

M15: Modulua

M20: Modulua

B: Bankua

adibidez: ASE-C-50-SM-T-M

(Eskaeraren informazioa: C-band ASE Broadband Argi-iturria, 50mW irteera potentzia, SM zuntzarekin, potentzia erregulagarria, modulu paketea).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badira batzuk stock daude, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

● Ez da gomendagarria zuntz optikoa maiz konektatzea eta deskonektatzea konektorea irteerako muturrean. Horrek ahal duen hautsarekin kutsatzea saihesten du sartze-galera handitu edo konektorearen muturreko aurpegia erretzea.

● Abian jartzean, lehenik eta behin, berretsi pizteko etengailua eta tekla etengailua direla itzalita daude, gero konektatu energia. Itzaterakoan, itzali lehenik tekla etengailua; egoera adierazlearen argia itzali ondoren, deskonektatu energia. Egin ez moztu zuzenean argi-iturria martxan dagoen bitartean.

● Irteerako potentzia txikiagoa duten ASE banda zabaleko argi-iturrien modeloetarako 200 mW baino gehiago, irteerako zuntz-konektorea beste modu bakarrera konekta daiteke zuntz-gailuak aldagarri den egokitzaile baten bidez (zuntz-brida). Hala ere, amaiera aurpegia bada zuntz-konektorea kutsatuta dago, kalteak erretzeko oso jasaten du laserra aktibatuta dagoenean, laser potentzia oso txikia bada ere. Horregatik, zuntz-konektorea konektatu aurretik, zuntz espezializatua erabili behar duzu garbiketa tresnak amaierako aurpegia ondo garbitzeko. Gainera, erabili zuntz bat amaierako aurpegiko ikuskatzaileak gainazala arretaz aztertzeko, guztiz dagoela ziurtatuz hautsik eta kutsatzailerik gabe zuntzaren bidez konexioa egin aurretik brida. Zuntz-konektorea garbitu, ikuskatu eta konektatzean, argi iturria desaktibatuta dagoela ziurtatu behar duzu; zk eragiketa horiek argi-iturria dagoen bitartean egin beharko lirateke argia igortzen du. Erabilera amaitutakoan eta konektorea deskonektatu ondoren beste zuntz osagaietatik, berehala estali behar duzu zuntz-konektorea hauts babesgarri batekin.

● 200 mW-ko irteerako potentzia duten ASE argi-iturrien banda zabaleko modeloak edo handiagoak FC/APC konektore batekin amaitutako irteerako pigtail bat izan dezake. Hala ere, konektore hau erabiltzaileak abiarazitako irteera-potentziarako soilik dago pentsatuta monitorizazioa (potentzia-neurgailu optiko batera konektatuz) edo batekin konektatzeko FC amaierako zuntz kolimadorea laser irteera espazio librera zuzentzeko. It Biziki gomendatzen da ez erabiltzea brida-egokitzailea zuzenean hau lotzeko erabiltzaileen jabetzako beste zuntz edo gailu batzuen pigtailekin konektorea; horrela eginez zuntz-konektorea eta zuntz-konektorea kaltetzeko arrisku handia dakar anplifikadore-unitatea bera. Beste zuntz batzuekin interkonexioa behar bada, hala da fusio-splicing erabiltzea gomendatzen da; gainera, ziurtatu motak konektatzen diren zuntzak elkarrekin bateragarriak dira.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; denda leku lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.

C-band ASE Broadband Light Source
