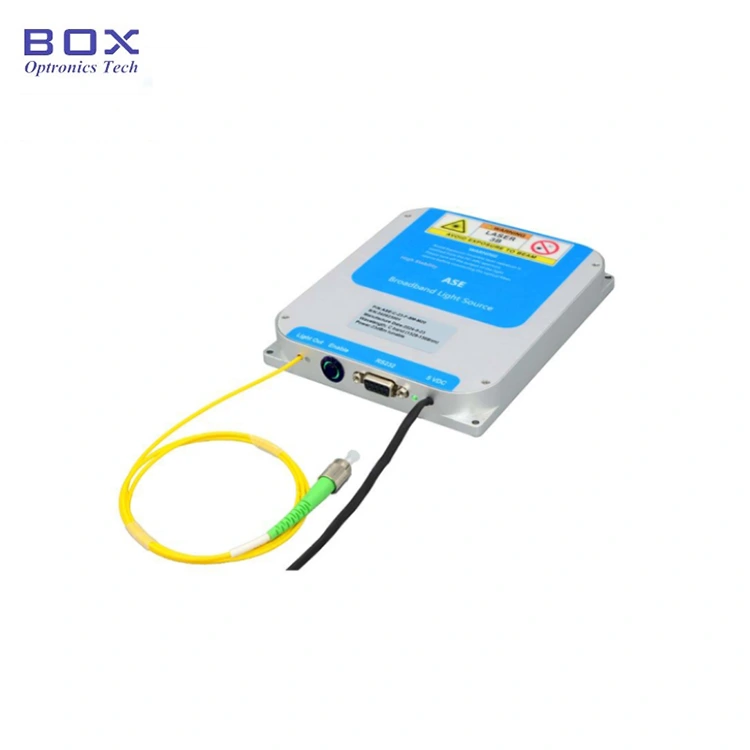

1064nm ASE Banda Zabaleko Argi-iturria

Box Optronics-ek 1064nm-ko ASE Banda Zabaleko Argi-iturria hornitzen du RS232 komunikazioarekin Txinan. Gailu optoelektronikoetan urteetako esperientziarekin, bezero globalak argi iturri bakarreko irtenbideak eta pertsonalizatutako funtzioen garapena eskaintzen diegu gidariaren diseinu integratuaren eta espektro-kontrol egonkorren bidez, sistemaren integrazio eraginkorra zuntz sentsazioan, irudi medikoan eta zuntz optikoko gailuen proba aplikazioetan.

Bidali kontsulta

Produktuaren Deskribapena

Aurkibidea

1.-ren aurkezpena 1064nm ASE Banda Zabaleko Argi-iturria

2. Teknikoa Zehaztapenak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa Urratsak

7. Eskaeraren informazioa

8. Fitxa teknikoa eta proba fitxa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

Hau 1064nm-ko ASE Banda Zabaleko Argi-iturria da Itterbioz dopatutako zuntz eta erdieroaleen ponpa laserrak, 1040 ~ 1080 nm espektralarekin estaldura eta 10/20/30/50/100/500/1000mW irteerako potentzia. Multzo osoa osagarriak barne; erabiltzailearen eskuliburua. Egokia da zuntz optikoko gailuen probak egiteko, FBG sarearen ekoizpena, medikua irudiak, etab. Hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; hura leku lehor batean gorde behar da.

Produktuaren zehaztapenak

Elementua	Unitatea	Balioak							Oharrak
Erdiko uhin-luzera	nm	1064±2
Espektro-barrutia	nm	1040~1080							@10dB
Irteerako potentzia	mW	10	20	30	50	100	500	1000
Potentzia erregulatzeko tartea	-	% 10 ~ % 100							Aukerakoa
Irteeraren isolamendua	dB	≥35
Potentzia ezegonkortasuna	dB	≤±0,02 (15min.); ≤±0,05 (8 ordu)							≤±% 0,5; ≤±% 1,2
Polarizazio egoera	-	Polarizazio naturala				Polarizazio lineala
PER	dB	≤0,2				≥23 (10-100 mW)
Pigtail zuntza	-	Kaixo1060				PM980			FC/APC
Komunikazio interfazea	-	Ukipen-pantaila / DB9 Emakumezkoa (RS232)							Bankua
		DB9 emakumezkoa (RS232)							Modulua
Elikatze-hornidura	-	AC 110~240V, <30W;							Bankua
		DC 5V, <24W							Modulua
		255 (W) × 285 (L) × 115 (H) (10, 20, 30, 50, 100 mW)							Bankua
Neurriak	mm	255 (W) × 322 (L) × 115 (H) (500, 1000 mW)							Bankua
		150 (W) × 125 (L) × 20 (H) (10, 20, 30, 50, 100 mW)							Modulua
		139(W)×206(L)×27(H) (500, 1000 mW)							Modulua
Funtzionamendu-tenperatura	℃	-5 ~ +55
Funtzionamenduaren hezetasuna	℃	% 0 ~ 70

Produktuaren Ezaugarriak

● Espektralak lautasuna; 

● Irteera potentzia aukerakoa eta erregulagarria da;

● Egonkortasun handia irteerako potentzia;

● Modulua/bankua aukera bikoitzak komunikazioaren monitorizazioarekin erraz integratzeko.

Produktu-aplikazioak

● Zuntz sentsatzea;

● Irudi medikoa;

● Zuntz optikoko gailua probak.

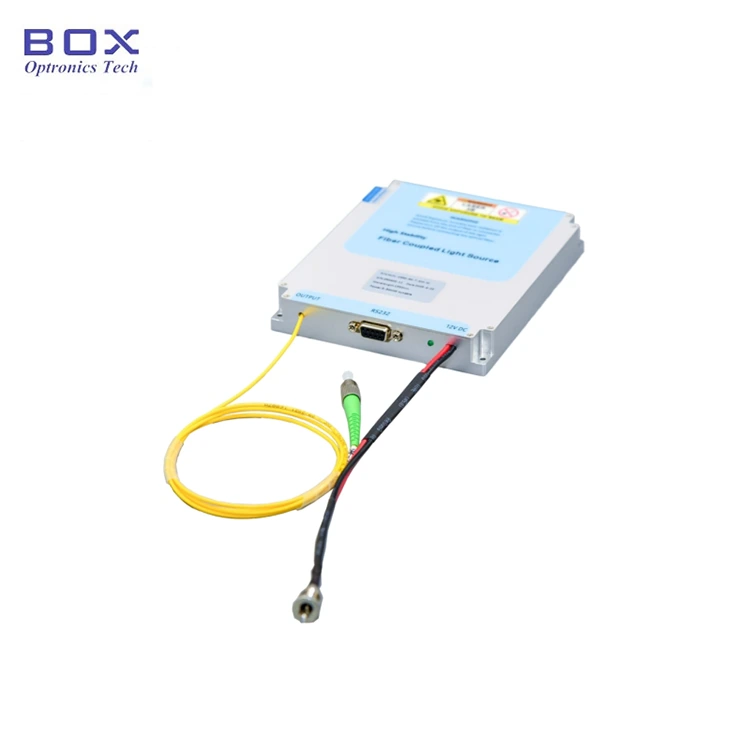

Produktua Xehetasunak

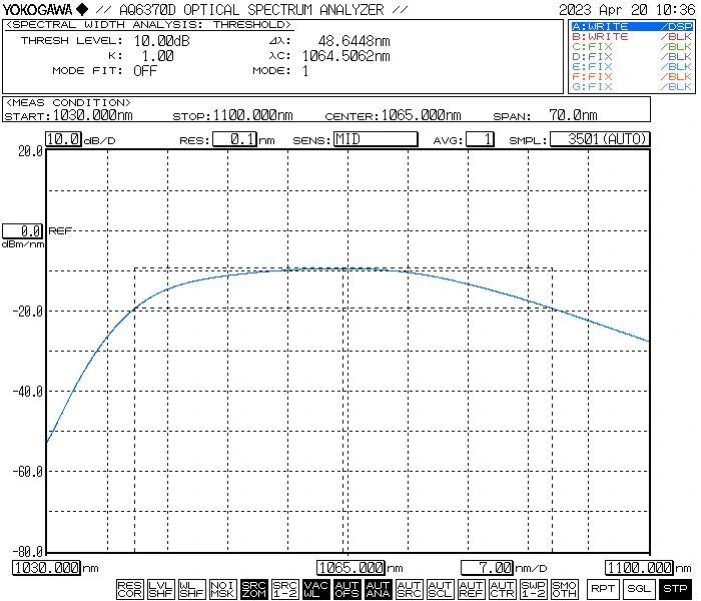

● Espektro tipikoa

1064nm ASE Broadband Light Source

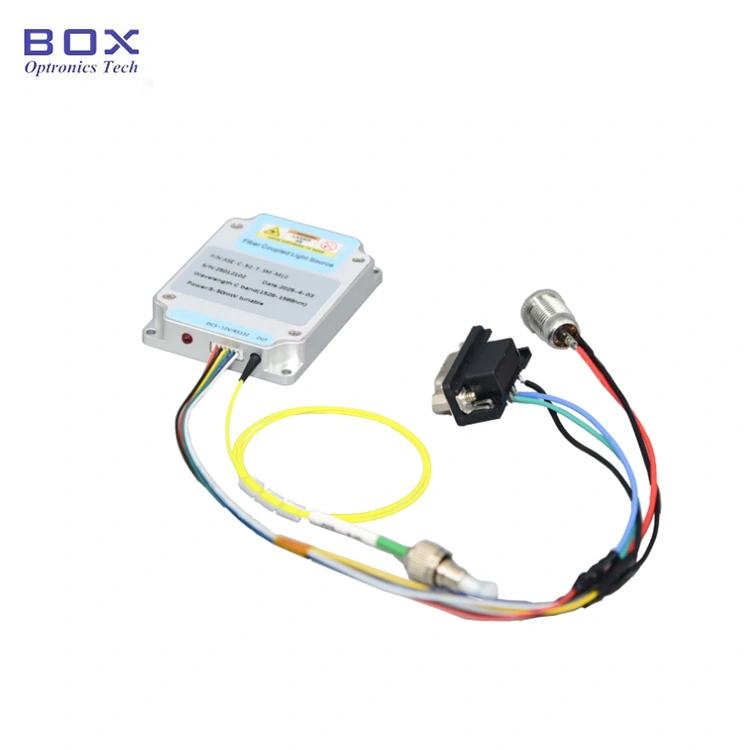

● Osagarri estandarrak

	Osagarriak	Kantitatea
1	ASE argi-iturria (Module Host)	1
2	USB-RS232 DB9 datu-kablea	1
3	Korronte egokitzailea (aukerakoa)	1
4	Produktuen probaren txostena	1
5	Funtzionamendu eskuliburua	1

1064nm ASE Broadband Light Source

Eragiketa Urratsak

Step1.Despacking eta muntaketa: Mesedez egiaztatu osagarriak osatuta dauden

muntatu aurretik.

2. urratsa. Zuntz-jauziak konektatzea: ireki zuntz-konektorean edo bridako hauts-kapa, egiaztatu zuntzaren amaierako aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura edo kalterik ez dagoela baieztatu ondoren.

3. urratsa.Elikatze-moldagailua konektatzea eta Serie kablea: konektatu argi-iturburuko modulua eta korronte-egokigailua; konektatu argi-iturriaren modulua eta ordenagailua USB-RS232 seinale-kable batekin. (Oharra: Ordenagailuak serie ataka kontrolatzailea instalatu behar du lehenik. Gidaria izan daiteke CD-ROMean aurkitutakoa edo Box Optronics enpresaren eskutik.)

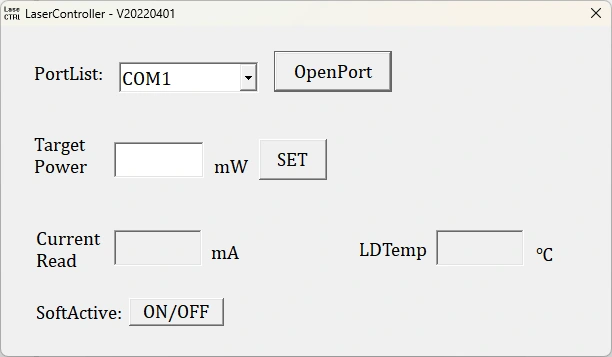

Setp4.Use: Ireki argi iturria aktibazio etengailua; argi-iturriaren irteera adierazle argia piztuta dago, eta badago potentzia optikoa irteera. Une honetan, lan-korrontearen eta potentzia optikoaren balioa ordenagailu ostalariak azken itzalaldian ezarritako parametroak dira. Izan daitezke aldatu eta gordetako ordenagailu ostalariaren softwarean (modeloaren bertsiorako soilik potentzia erregulagarriarekin).

Step5.Erabili ondoren, egin klik itxi botoian, itzali elikadura-hornidura eta deskonektatu zuntz konexioa.

1064nm ASE Broadband Light Source

Agindua informazioa

Izena

Uhin-luzera

Irteerako potentzia

Zuntz mota

Potentzia erregulagarria

Dimentsioa

ASE

-XXXX

-XX

-T

-X

ASE Argi iturria

1064:1064 nm

10:10mW

20:20mW

30:30mW

50:50mW

1H: 100mW

5H:500mW

1T: 1000mW

SM: Kaixo1060

PM: PM980

T: erregulagarria

M20 : Modulua

M27: Modulua

B: Bankua

adibidez: ASE-1064-10-SM-T-M20

(Eskaera informazioa: 1064nm ASE Banda Zabaleko Argi-iturria, 10mW irteera potentzia, potentzia erregulagarria, SM Hi1060 zuntzarekin, modulu paketea).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa eta Proba fitxa

Fitxa teknikoa

Proba fitxa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badira batzuk stock daude, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

● Ez da gomendagarria zuntz optikoa maiz konektatzea eta deskonektatzea konektorea irteerako muturrean. Horrek ahal duen hautsarekin kutsatzea saihesten du sartze-galera handitu edo konektorearen muturreko aurpegia erretzea.

● Abian jartzean, lehenik eta behin, berretsi pizteko etengailua eta tekla etengailua direla itzalita daude, gero konektatu energia. Itzaterakoan, itzali lehenik tekla etengailua; egoera adierazlearen argia itzali ondoren, deskonektatu energia. Egin ez moztu zuzenean argi-iturria martxan dagoen bitartean.

● Irteerako potentzia txikiagoa duten ASE banda zabaleko argi-iturrien modeloetarako 200 mW baino gehiago, irteerako zuntz-konektorea beste modu bakarrera konekta daiteke zuntz-gailuak aldagarri den egokitzaile baten bidez (zuntz-brida). Hala ere, amaiera aurpegia bada zuntz-konektorea kutsatuta dago, kalteak erretzeko oso jasaten du laserra aktibatuta dagoenean, laser potentzia oso txikia bada ere. Horregatik, zuntz-konektorea konektatu aurretik, zuntz espezializatua erabili behar duzu garbiketa tresnak amaierako aurpegia ondo garbitzeko. Gainera, erabili zuntz bat amaierako aurpegiko ikuskatzaileak gainazala arretaz aztertzeko, guztiz dagoela ziurtatuz hautsik eta kutsatzailerik gabe zuntzaren bidez konexioa egin aurretik brida. Zuntz-konektorea garbitu, ikuskatu eta konektatzean, argi iturria desaktibatuta dagoela ziurtatu behar duzu; zk eragiketa horiek argi-iturria dagoen bitartean egin beharko lirateke argia igortzen du. Erabilera amaitutakoan eta konektorea deskonektatu ondoren beste zuntz osagaietatik, berehala estali behar duzu zuntz-konektorea hauts babesgarri batekin.

● 200 mW-ko irteerako potentzia duten ASE argi-iturrien banda zabaleko modeloak edo handiagoak FC/APC konektore batekin amaitutako irteerako pigtail bat izan dezake. Hala ere, konektore hau erabiltzaileak abiarazitako irteera-potentziarako soilik dago pentsatuta monitorizazioa (potentzia-neurgailu optiko batera konektatuz) edo batekin konektatzeko FC amaierako zuntz kolimadorea laser irteera espazio librera zuzentzeko. It Biziki gomendatzen da ez erabiltzea brida-egokitzailea zuzenean hau lotzeko erabiltzaileen jabetzako beste zuntz edo gailu batzuen pigtailekin konektorea; horrela eginez zuntz-konektorea eta zuntz-konektorea kaltetzeko arrisku handia dakar anplifikadore-unitatea bera. Beste zuntz batzuekin interkonexioa behar bada, hala da fusio-splicing erabiltzea gomendatzen da; gainera, ziurtatu motak konektatzen diren zuntzak elkarrekin bateragarriak dira.

● Gorde ekipamendua hezetasunik gabeko ingurune lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
