1.-ren aurkezpena C-banda ASE Banda Zabaleko Argi-iturria Mikromodulua
2. Teknikoa Zehaztapenak
3. Produktuen Ezaugarriak
4. Aplikazio tipikoak
5. Produktuaren xehetasunak
6. Eragiketa-urratsak
7. Eskaeraren informazioa
8. Fitxa teknikoa
9. Aurrekontu baldintzak eta ordainketa
10. Epea
11. Eragiketa-oharrak eta Mantentzea
12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua
C-banda ASE Broadband Light Source Mikromodulua da Tamaina trinkoa, banda zabaleko espektroa eta altua behar duten aplikazioetarako diseinatua irteerako egonkortasuna. Aztarna ultra-txikia duela, ezin hobea da espazioa mugatutako sistemak errendimendu optiko bikaina mantenduz. The moduluak RS232 edo TTL kontrola onartzen du, 10/20/50mW irteerako potentzia finkoarekin. Mesedez Erabili tenperatura eta hezetasun kontrolarekin, bermatu beroaren xahupen ona eta saihestu irteerako gainkarga.
|
Elementua |
Unitatea |
Balioak |
Oharrak |
||
|
Espektro-barrutia |
nm |
1528~1568 |
|
||
|
Irteerako potentzia |
mW |
10 |
20 |
50 |
Ez erregulagarria |
|
Potentzia-dentsitate espektrala |
dBm/nm |
-6 |
-3 |
1 |
|
|
Lautasun espektrala |
dB |
≤2 |
|
||
|
Irteeraren isolamendua |
dB |
≥35 |
|
||
|
Potentzia ezegonkortasuna |
dB |
≤±0,02 (15min.); ≤±0,05 (8 ordu) |
≤±% 0,5; |
||
|
PER |
dB |
≤0,2 |
|
||
|
Pigtail zuntza |
- |
SMF-28 |
FC/APC |
||
|
Kontrol modua |
- |
RS232 edo TTL |
|
||
|
Komunikazio interfazea |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
Elikatze-hornidura |
- |
5VDC, <10W |
|
||
|
Neurriak |
mm |
50(W)×50(L)×15(H) |
|
||
|
Funtzionamendu-tenperatura |
℃ |
-5 ~ +55 |
|
||
|
Funtzionamenduaren hezetasuna |
℃ |
% 0 ~ 70 |
|
||
● Ultra tamaina txikia 50 * 50 * 15 mm;
● Egonkortasun handiko 10/20/50mW irteera potentzia;
● Lautasun espektrala ≤2dB;
● RS232 / TTL kontrola onartzen du integrazio errazerako.
1. Produktuen Aplikazioak-C-band ASE Banda Zabaleko Argi-iturria Mikromodulua
● Osagai optikoen probak;
● Komunikazio optikoko I+G;
● Zuntz optikoaren sentsazioa.

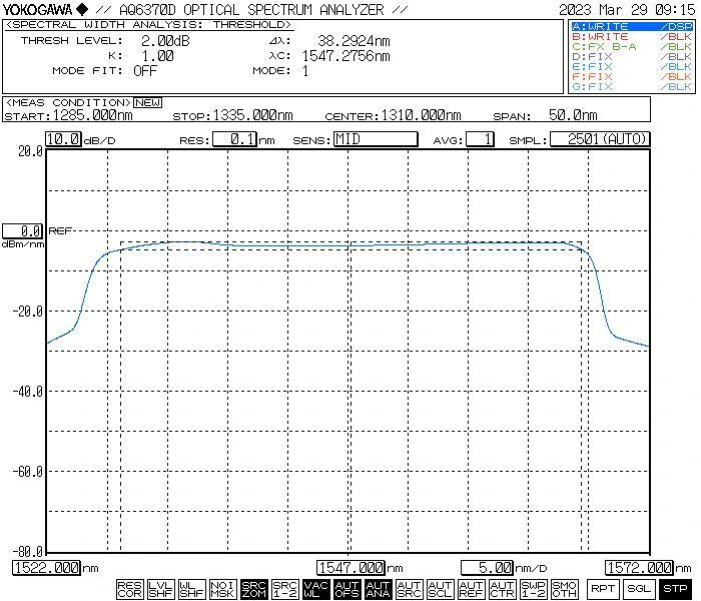

● Espektro tipikoa

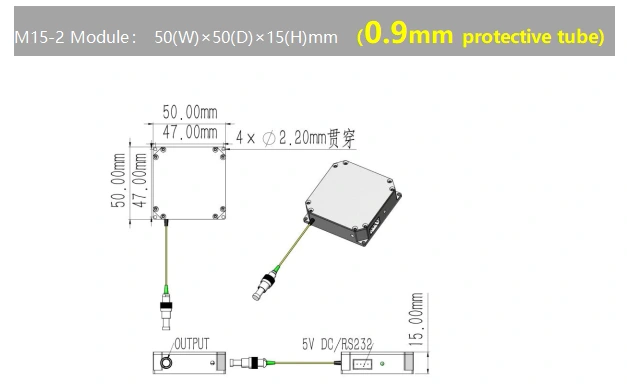

● Dimentsioa (mm): mikro-modulua
Step1.Unpacking
Muntatu aurretik, egiaztatu osagarri guztiak osatuta dauden.
Step2.Connect Power and Fiber Patch Kordoia
Piztu elikadura iturria; konektatu argi iturriaren irteerako ataka erabiliz zuntz kable bat.
Step3.Aktibatu Argi-iturria
Piztu argi-iturriaren elikadura-hornidura. Oharra: fase honetan, funtzionamendu-korrontea eta potentzia ostalariak ezarritako parametroei dagozkie ordenagailua azken itzalaldian; doikuntza behar bada, hauek ezarpenak softwarearen bidez alda daitezke. Abisua: erabat debekatuta dago argi-iturria dagoen bitartean zuntz optikoko konektoreak konektatzeko edo deskonektatzeko aktiboa.
Setp4.Itzali
Erabili ondoren, deskonektatu korronte-kablea.
|
Izena |
Uhin-luzera |
Irteerako potentzia |
Zuntz mota |
Dimentsioa |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
ASE argi iturria |
C: C-banda |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC: Modulua |
adibidez: ASE-C-20-SM-MC
(Eskaeraren informazioa: C-band ASE Broadband Light Source Micro-Module, 20mW irteerako potentzia, SM zuntzarekin, mikro-modulu paketea).
Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com
● Aurrekontu baldintzak
(1) EXW:
DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.
(2) DAP:
Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.
(3) Bestelakoak
● Ordainketa baldintzak
PayPal eta T/T eskuragarri daude.
Produkziorako 10 lanegun inguru behar dira. (Badira batzuk stockean, azkarrago bidaliko da.)
Nazioarteko logistika 3-5 lanegun behar izan ditzake.
● Saihestu zuntz-konektoreak maiz konektatzea/deskonektatzea ekiditeko hauts metaketa eta muturreko kalteak.
● Garbitu zuntz-konektoreak litxarrik gabeko zapi batekin eta ikuskatu a zuntz amaierako aurpegi detektagailua konexioa baino lehen. Konektatu/deskonektatu beti zuntzak botererik gabe muturreko aurpegia erretzea saihesteko. Erabiltzen ez diren konektoreak hautsezko tapoiekin tapa.
● Gorde ekipamendua hezetasunik gabeko ingurune lehor batean.
2. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua-C-banda ASE Banda Zabaleko Argia Iturria Mikromodulua
● Berme Epea:
Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.
● Doako bermetik salbuespenak:
Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:
(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.
(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.
(3) Giza akatsak eragindako kalte fisiko nabariak.
(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.
(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.
(6) Garraioan zehar kalteak edo galerak.
