L bandako ASE banda zabaleko argi iturria

Box Optronics L-band ASE Broadband Light Source-ren hornitzaile nagusia da, Shenzhen-en (Txina) egoitza duena. Gailu optoelektronikoetan urteetako esperientziarekin, bezero globalak hornitzen ditugu L-banda estaltzen duen uhin-luzeraren estaldura duten ASE argi iturriekin eta lautasun espektrala <2,5 dB da. Telekomunikazioak, sentsoreak eta ikerketa zientifikoa bezalako industrien beharrak asetzea.

Bidali kontsulta

Produktuaren Deskribapena

Aurkibidea

1.-ren aurkezpena L bandako ASE banda zabaleko argi iturria

2. Zehaztapen Teknikoak

3. Produktuen Ezaugarriak

4. Aplikazio tipikoak

5. Produktuaren xehetasunak

6. Eragiketa-urratsak

7. Eskaeraren informazioa

8. Fitxa teknikoa

9. Aurrekontu baldintzak eta ordainketa

10. Epea

11. Eragiketa-oharrak eta Mantentzea

12. Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

Produktuaren Aurkezpena

Hau L-banda ASE Broadband Light Source eskaintzen du egonkorra, 10~200mW-ko potentzia handiko argi-iturri L-bandako uhin-luzera tartean (1567~1603nm). Doitasun handiko aplikazioetarako diseinatua, espektro zabala eskaintzen du eta zarata gutxiko irteera, komunikazio optikorako, zuntz sentsaziorako eta aproposa da irudi medikoak.

Produktua Zehaztapenak

Elementua	Unitatea	Balioak						Oharrak
Espektro-barrutia	nm	1567~1603
Irteerako potentzia	mW	10,	20	50		100	200
Potentzia-dentsitate espektrala	dBm/nm	≥-6,	≥-3	≥1		≥4	≥7
Potentzia erregulatzeko tartea	-	% 10 ~ % 100						Aukerakoa
Lautasun espektrala	dB	≤2,5 (tipoa), ≤3 (gehienez)
Irteeraren isolamendua	dB	≥35
Potentzia ezegonkortasuna	dB	≤±0,02 (15min.); ≤±0,05 (8 ordu)						≤±% 0,5; ≤±% 1,2
PER	dB	≤0,2			≥23
Pigtail zuntza	-	SMF-28			PM1550			FC/APC
Komunikazio interfazea	-	Ukipen-pantaila / DB9 Emakumezkoa (RS232)						Bankua
		DB9 emakumezkoa (RS232)						Modulua
Elikatze-hornidura	-	AC 110~240V, <30W						Bankua
		DC 5V, <15W						Modulua
Neurriak	mm	255 (W) × 285 (L) × 115 (H)						Bankua
		150 (W) × 125 (L) × 20 (H)						Modulua
		70(W)×90(L)×15(H)						Modulua
Funtzionamendu-tenperatura	℃	-5 ~ +55
Funtzionamenduaren hezetasuna	℃	% 0 ~ 70

Produktuaren Ezaugarriak

● Espektralak lautasuna ≤2.5dB;

● 10/20/50/100/200mW irteerako potentzia, % 10 ~ 100 erregulagarria;

● DB9 Emakumezkoen (RS232) komunikazioak erraz integratzeko.

1. Produktuen Aplikazioak-L-band ASE Banda Zabaleko Argi Iturria

● Optikoa zuntz sentsazioa;

● Medikua irudiak;

● Optikoa zuntz bidezko komunikazioak.

Produktua Xehetasunak

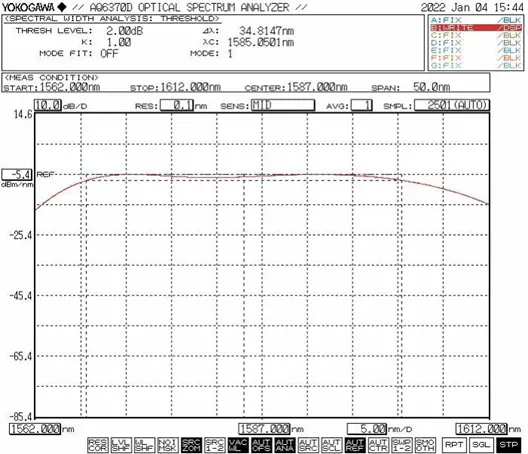

● Espektro tipikoa

L-band ASE Broadband Light Source

● Osagarri estandarrak

	Osagarriak	Kantitatea
1	ASE argi-iturria (Module Host)	1
2	USB-RS485 DB9 datu-kablea	1
3	Korronte egokitzailea (aukerakoa)	1
4	Produktuen probaren txostena	1
5	Funtzionamendu eskuliburua	1

L-band ASE Broadband Light Source

Funtzionamendua Urratsak

Step1.Despacking eta muntaketa: Mesedez egiaztatu osagarriak osatuta dauden

muntatu aurretik.

2. urratsa. Zuntz-jauziak konektatzea: ireki zuntz-konektorean edo bridako hauts-kapa, egiaztatu zuntzaren amaierako aurpegia eta konektatu zuntza edo zuntza konektatu probatu nahi den gailu edo potentzia-neurgailura kutsadura edo kalterik ez dagoela baieztatu ondoren.

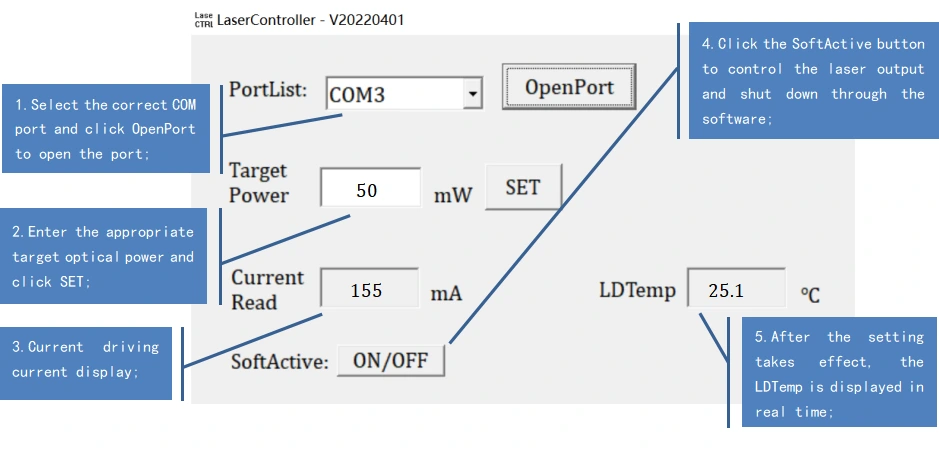

3. urratsa.Elikatze-moldagailua konektatzea eta Serie kablea: konektatu argi-iturburuko modulua eta korronte-egokigailua; konektatu argi-iturriaren modulua eta ordenagailua USB-RS232 seinale-kable batekin. (Oharra: Ordenagailuak serie ataka kontrolatzailea instalatu behar du lehenik. Gidaria izan daiteke CD-ROMean aurkitutakoa edo Box Optronics enpresaren eskutik.)

Setp4.Use: Ireki argi iturria aktibazio etengailua; argi-iturriaren irteera adierazle argia piztuta dago, eta badago potentzia optikoa irteera. Une honetan, lan-korrontearen eta potentzia optikoaren balioa ordenagailu ostalariak azken itzalaldian ezarritako parametroak dira. Izan daitezke aldatu eta gordetako ordenagailu ostalariaren softwarean (modeloaren bertsiorako soilik potentzia erregulagarriarekin).

Step5.After Erabili: Egin klik itxi botoian, itzali elikadura iturria eta deskonektatu zuntz konexioa.

L-band ASE Broadband Light Source

Agindua informazioa

Izena

Espektro-barrutia

Irteerako potentzia

Zuntz mota

Potentzia erregulagarria

Dimentsioa

ASE

-L

-XX

-X

ASE argi iturria

L: L-banda

10:10mW

20:20mW

50:50mW

1H: 100mW

2H:200mW

SM:SMF-28

PM: PM1550

(*T:rekin)

M15 : Modulua

M20 : Modulua

B: Bankua

adibidez: ASE-L-2H-SM-T-B

(Eskaera informazioa: L-band ASE Broadband Argi-iturria, 200mW irteera potentzia, potentzia erregulagarria, SM zuntzarekin, mahai gaineko paketea).

Beste baldintza pertsonalizatu batzuk lortzeko, jarri harremanetan: sales06@boxoptronics.com

Fitxa teknikoa

Aurrekontu baldintzak eta ordainketa

● Aurrekontu baldintzak

(1) EXW:

DHL/UPS/FedEx kontu bat baduzu, Box Optronics-ek erabiltzea gomendatzen du EXW. Zure kontuaren bidez bidaltzen dugu; ez dugu bidalketa kostua kobratzen.

(2) DAP:

Ez baduzu konturik, mesedez aldez aurretik ordaindu bidalketa kostua produktuak.

(3) Bestelakoak

● Ordainketa baldintzak

PayPal eta T/T eskuragarri daude.

Epea

Produkziorako 10-15 lanegun inguru behar dira. (Badira batzuk stock daude, azkarrago bidaliko dira.)

Nazioarteko logistika 3-5 lanegun behar izan ditzake.

Eragiketa oharrak eta Mantentzea

● Ez da gomendagarria zuntz optikoa maiz konektatzea eta deskonektatzea konektorea irteerako muturrean. Horrek ahal duen hautsarekin kutsatzea saihesten du sartze-galera handitu edo konektorearen muturreko aurpegia erretzea.

● Abian jartzean, lehenik eta behin, berretsi pizteko etengailua eta tekla etengailua direla itzalita daude, gero konektatu energia. Itzaterakoan, itzali lehenik tekla etengailua; egoera adierazlearen argia itzali ondoren, deskonektatu energia. Egin ez moztu zuzenean argi-iturria martxan dagoen bitartean.

● Irteerako zuntza beste zuntz batera konektatu behar bada, hala da fusio-juntagailu bat erabiltzea gomendatzen da.

● Mesedez, hartu neurriak hezetasunaren, hautsaren eta korrosioaren aurka; denda leku lehor batean.

Kalitatearen Bermea eta Salmenta Osteko Zerbitzua

● Berme Epea:

Gizakiek eragindakoak ez diren akatsen doako konponketa edo ordezkapena 1 epean erosketatik urtera. Ordainpeko mantentze-zerbitzuak urtebete igaro ondoren eskuragarri.

● Doako bermetik salbuespenak:

Doako berme-aldian, doako konponketa edo ordezkapen zerbitzuak produktuaren kalitate-arazoek eragindako akatsetarako emango da. Hala ere, Box Optronics-ek doako konponketa-zerbitzuei uko egiteko eskubidea du hurrengo honetan berme epean kasuak:

(1) Faktore naturalek eragindako kalteak (adibidez, tximistak, hautsak) edo ingurumen-eraginak.

(2) Erabiltzailearen funtzionamendu desegokiaren ondoriozko matxurak.

(3) Giza akatsak eragindako kalte fisiko nabariak.

(4) Baimenik gabeko desmuntatzea, aldatzea edo konpontzea.

(5) Aldatutako edo osatu gabe dauden berme-etiketak etxebizitzan.

(6) Garraioan zehar kalteak edo galerak.
